APB100/150PB

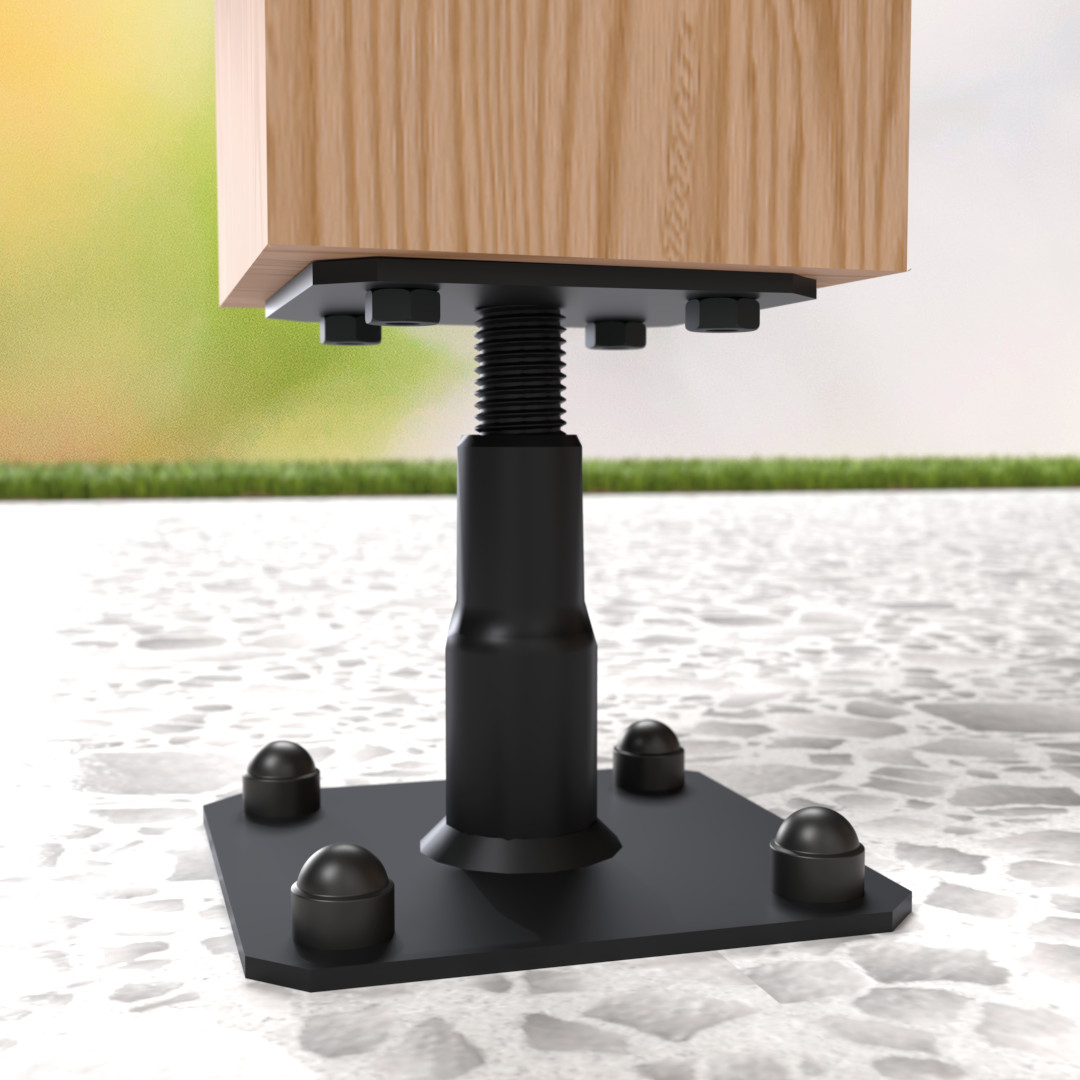

Verstelbare kolomvoet - Zwarte afwerking

De verstelbare kolomvoet APB/150100PB is veelzijdig en wordt veelvuldig gebruikt in constructietoepassingen. Discreet en snel te installeren, ter plaatse in de hoogte verstelbaar

CE-Markering
ETA
Gebruiksklasse 3
Elektrolytisch verzinkt staal
Buiten
Staal RAL 9005

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkte afwerking overeenkomstig ISO 2081,
  • Afwerking met poedercoating Polyester Architecture RAL9005,
  • Dikte 4 mm.

Voordelen

  • Dubbele oppervlaktebehandeling voor een betere corrosieweerstand,
  • Zwarte afwerking voor een discrete verbinding in de constructie,
  • In de hoogte verstelbaar,
  • Geen machinale bewerking nodig.

Toepassing

Ondergrond

  • Drager: beton, massief hout, gelijmd gelamineerd hout
  • Gedragen bouwdeel: massief hout, gelijmd gelamineerd hout, composiethout

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola's,
  • Terrassen,
  • Carports...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje
A B D E F G t Diameter 12 Diameter 12
APB100/150PB 100 100 130 130 100-150 20 4 4 4

Karakteristieke waarden - Hout op Beton

Referentie Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1,k R1,k*
Aantal Typ Aantal Typ
APB100/150PB 4 Ø10 4 Ø10** 58/kmod^0,5 69.3

*The published characteristic capacity is based on medium term load duration and service class 3 according to EC5 (EN 1995). For other load duration and service class, please refer to the ETA to get more accurate capacities

** Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are WA, BOAXII, AT-HP, SET-XP, depending on the concrete type, spacing and edge distances.

Installatie

Installatie

Bevestigingen

Op houten kolom:

  • Houtdraadbouten LAG Ø10x80

Op beton:

  • Mechanische verankering: doorsteekanker WA M10-78/5
  • Chemische verankering: hars AT-HP + draadstang LMAS M10-120/25

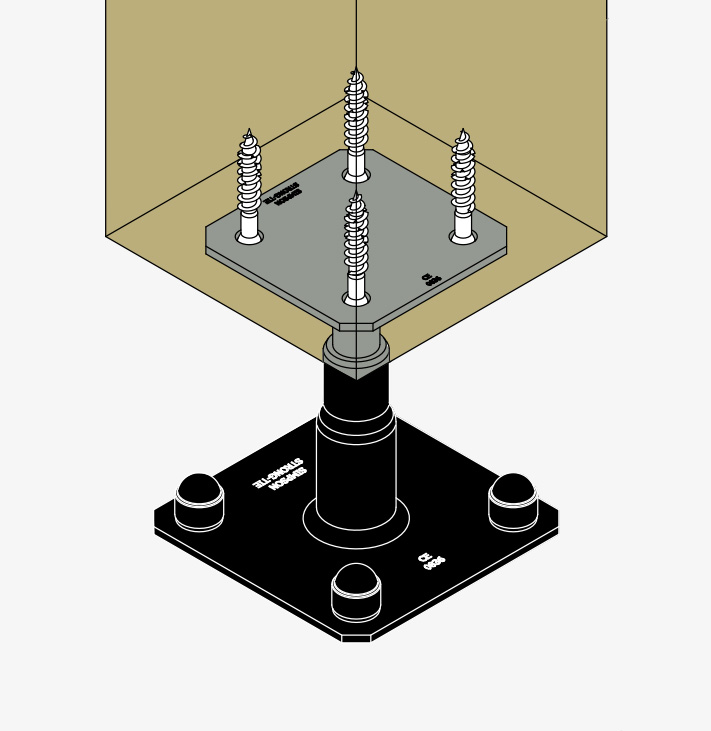

Plaatsing

Bovenaan:

  • Plaats het bovenste plaatje van de kolomvoet onder de kolom,
  • Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk)

Onderaan:

  • Positioneer de kolom verticaal in de constructie,
  • Teken de positie van de verankeringen in de grond af op de ondergrond,
  • Boor verticaal in de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen,
  • Bevestig het onderste plaatje in de grond met behulp van passende verankeringen.

LET OP! Voor het installeren van deze kolomvoet bedraagt de maximaal aanbevolen houtdoorsnede 200 x 200 mm.

Certificering

Europese technische goedkeuring: ETA

Bibliotheek CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
