Vierkante tuinpaalvoet voor lage muur

PPJBM is gevestigd in Frankrijk. Dit product wordt aanbevolen voor omheiningen en lichte tuinstructuren op smalle steunen voor palen van 70 of 90 mm.

Gebruiksklasse 3
Gebruiksklasse 3
Buiten
Buiten
Thermisch verzinkt staal
Thermisch verzinkt staal

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR volgens NF EN 10025,
  • Thermisch verzinkt afwerking volgens NF EN ISO 1461.

Voordelen

  • Rechthoekige plaat en ankers aan de steun gecentreerd te bevestigen op een smalle steun,
  • Versterkte plaat van 2,5 mm dik voor een grotere weerstand tegen vervorming,
  • Voorgesneden plaathoeken voor meer veiligheid.

Toepassing

Geschikt voor

  • Ondersteund element : beton, metselwerk...
  • Ondersteunend element : massief hout, gelijmd gelamineerd hout, samengesteld timmerhout...



Wanneer te gebruiken

  • Omheiningen,
  • Lichte structuren voor tuinen,
  • Tijdelijke structuren...

Technische gegevens

Afmetingen

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenOverig
A[mm]B[mm]C[mm]D[mm]E[mm]Dikte[mm]t₂[mm]BovenkantPlaatjeGewicht[kg]
∅Ø13
PPJBM90911509110517022.5421.4

Installatie

Installatie

Bevestiging van

Paal :

  • Bouten Ø10 mm
  • Lageschroeven Ø10 mm
  • SSH Ø10 mm

Plaat :

De verankering moet worden aangepast aan de breedte van de steun. Chemische verankering is te verkiezen op een lage muur.

  • Chemische verankering : AT-HP hars + LMAS M10-120/25 draadstang
  • Mechanisch anker : WA M10-78/5 of FM-753 CRACK 3DG M10x90/10

Waarschuwing

Het tuin gamma is niet geschikt voor structurele toepassingen die aan grote krachten worden blootgesteld (wind, enz...). Constructies moeten ook correct worden ontworpen en geïnstalleerd om bestand te zijn tegen zijdelingse belastingen veroorzaakt door wind (schoor, enz...).

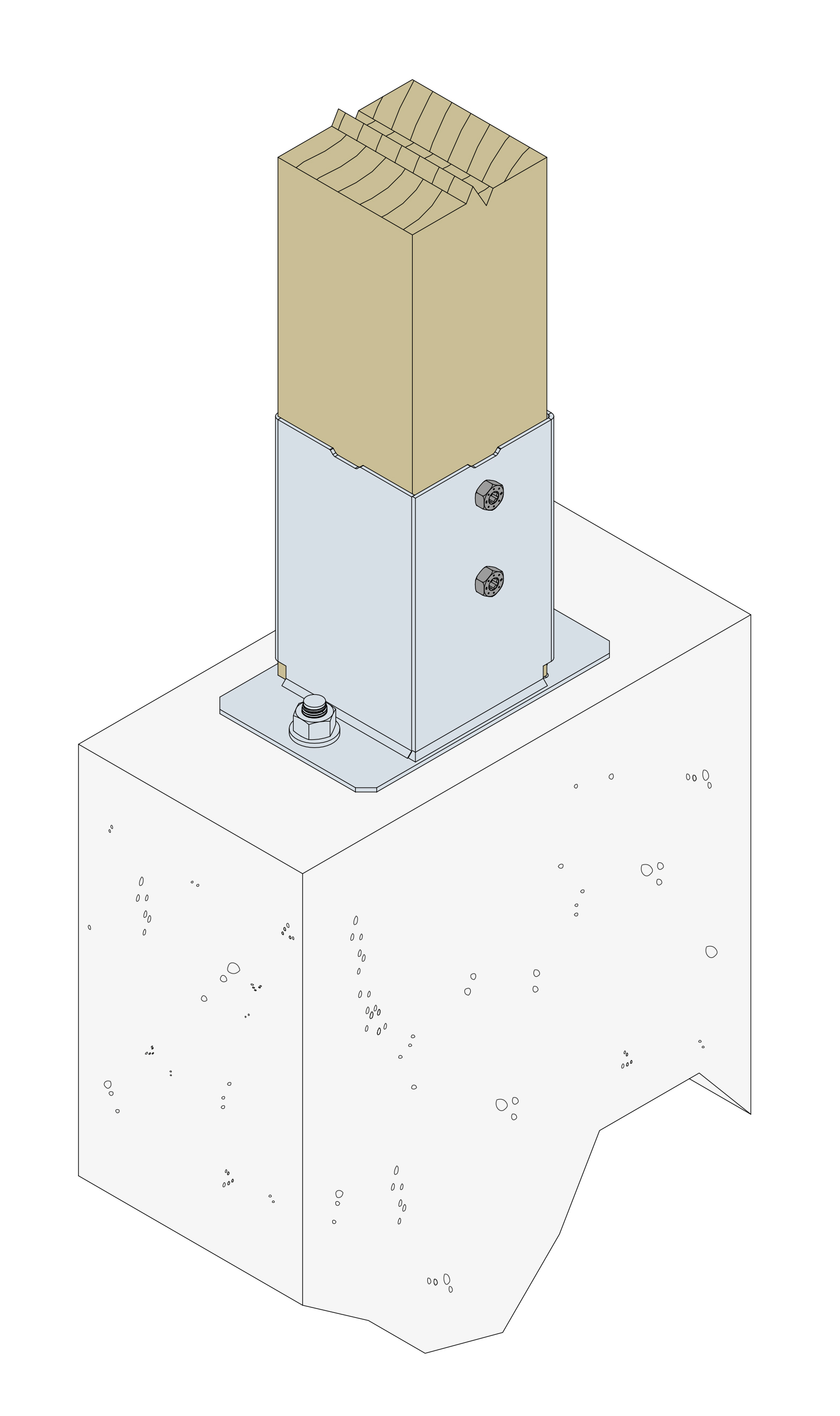

Installatie

Installatie op een lage muur is mogelijk, op voorwaarde dat de randafstanden voor de verankering in acht worden genomen. Voor een omheining kan deze kolomvoet direct op de plaatrand worden geïnstalleerd.

Onderste deel :

  1. Plaats de paalvoet in de structuur,
  2. Bepaal de positie van de ankers op de steun,
  3. Boor de steun verticaal tot de juiste diameter en diepte voor de gekozen bevestigingen,
  4. Bevestig de plaat aan de grond met de gekozen ankers.

Bovenste deel :

  1. Plaats de paal in de paalvoet,
  2. Bevestig de paal in de paalvoet.

Minimum edge distance of the anchors

ReferentieDraagvermogen van de paalvoet
Minimum edges distances[mm]
FM-753 evo M10FM-753 Crack M10POLY-GP + LMAS M10
PPJBM90505040
