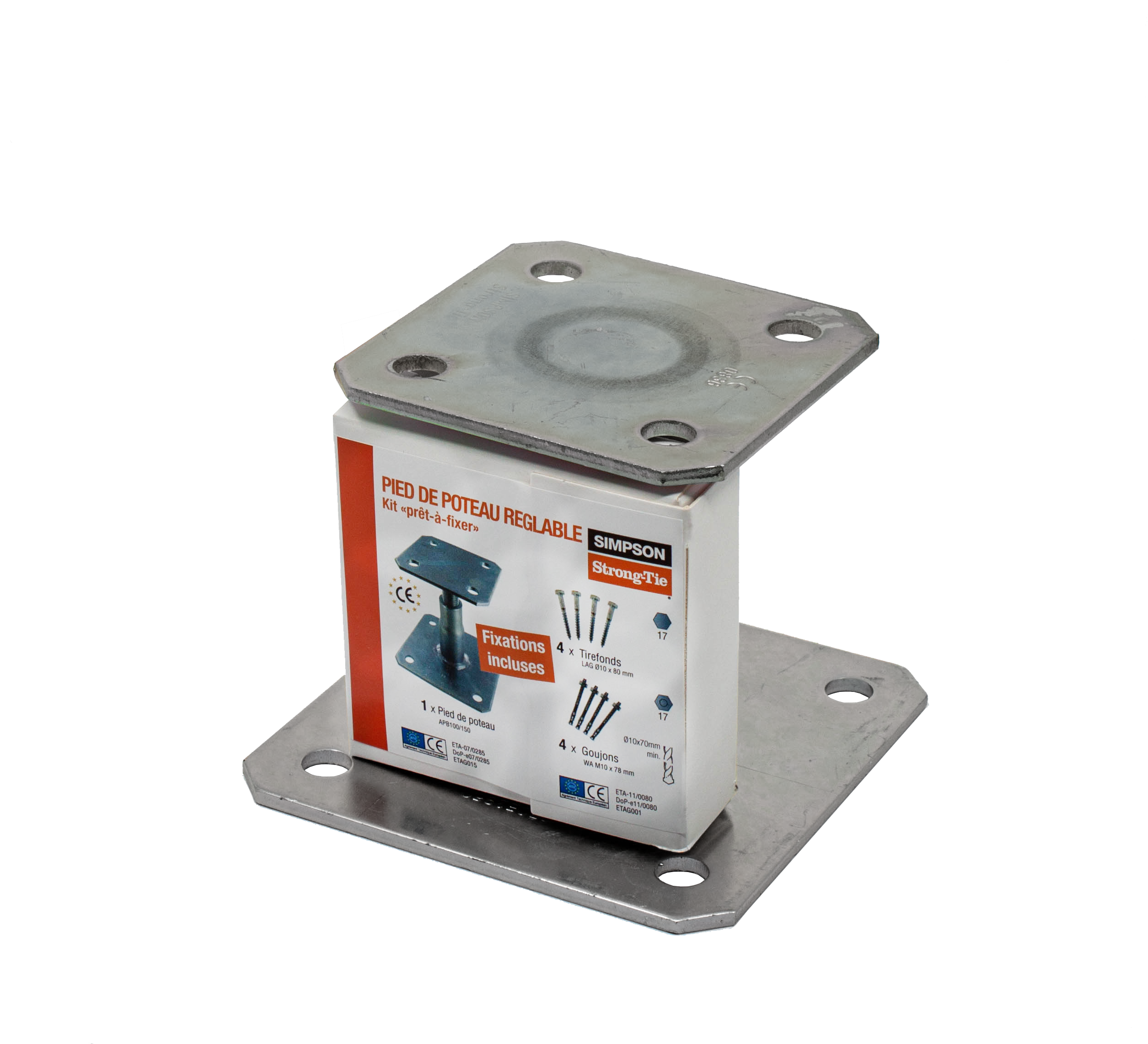

KIT FIX APB
Verstelbare kolomvoeten "klaar om te bevestigen"
Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden.
ETA
Gebruiksklasse 2
EPD
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen en karakteristieke waarden
Afmetingen
| Referentie | Verbinder afmetingen | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Boorgaten | Boorgaten plaatje | Overig | ||||||||
| A[mm] | B[mm] | D[mm] | E[mm] | F[mm] | G Ø[mm] | Dikte[mm] | bolvormig | bolvormig | Inhoud van de set | Gewicht[kg] | |
| Diameter 12[mm] | Diameter 12[mm] | ||||||||||
| KIT FIX APB100 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 | 1 APB100/150 - 4 ANCHORS M10X75/5 - 4 LAG10080 | 1.6 |
Karasteristieke waarden
Afmetingen
| Referentie | Draagvermogen van de paalvoet | ||||
|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton[kN] | |||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | ||||
| Op de kolom | Op beton | Neerwaartse belasting | |||
| Aantal | Typ | Aantal | Typ | ||
| KIT FIX APB100 | 4 | Ø10 | 4.0 | Ø10* | 58/kmod^0,5 |
*Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen zijn. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
Vereenvoudigde karakteristieke waarden
Afmetingen
| Referentie | Draagvermogen van de paalvoet | ||||
|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op beton | |||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24[kN] | ||||
| Op de kolom | Op beton | R₁,ₖ** | |||
| Aantal | Typ | Aantal | Typ | ||
| KIT FIX APB100 | 4 | Ø10 | 4.0 | Ø10** | 64.8 |
**Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen zijn. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
CAD en BIM-bibliotheek
Nailing Pattern
KIT FIX APB100
-
-
