ACW

Hoekijzer gordijngevel

Deze verbinder werd ontwikkeld voor gebruik met houten gordijngevels, bevestigd op de betonplaat. Afhankelijk van de behoeften kan hij in verschillende configuraties worden gebruikt. Door zijn bijzondere vorm kan hij zonder enige vervorming grote belastingen dragen.

Technisch gegevensblad

CE-Markering

ETA

EPD

Gegalvaniseerd staal Z275

Gebruiksklasse 2

Binner

Product Details

Afbeeldingen

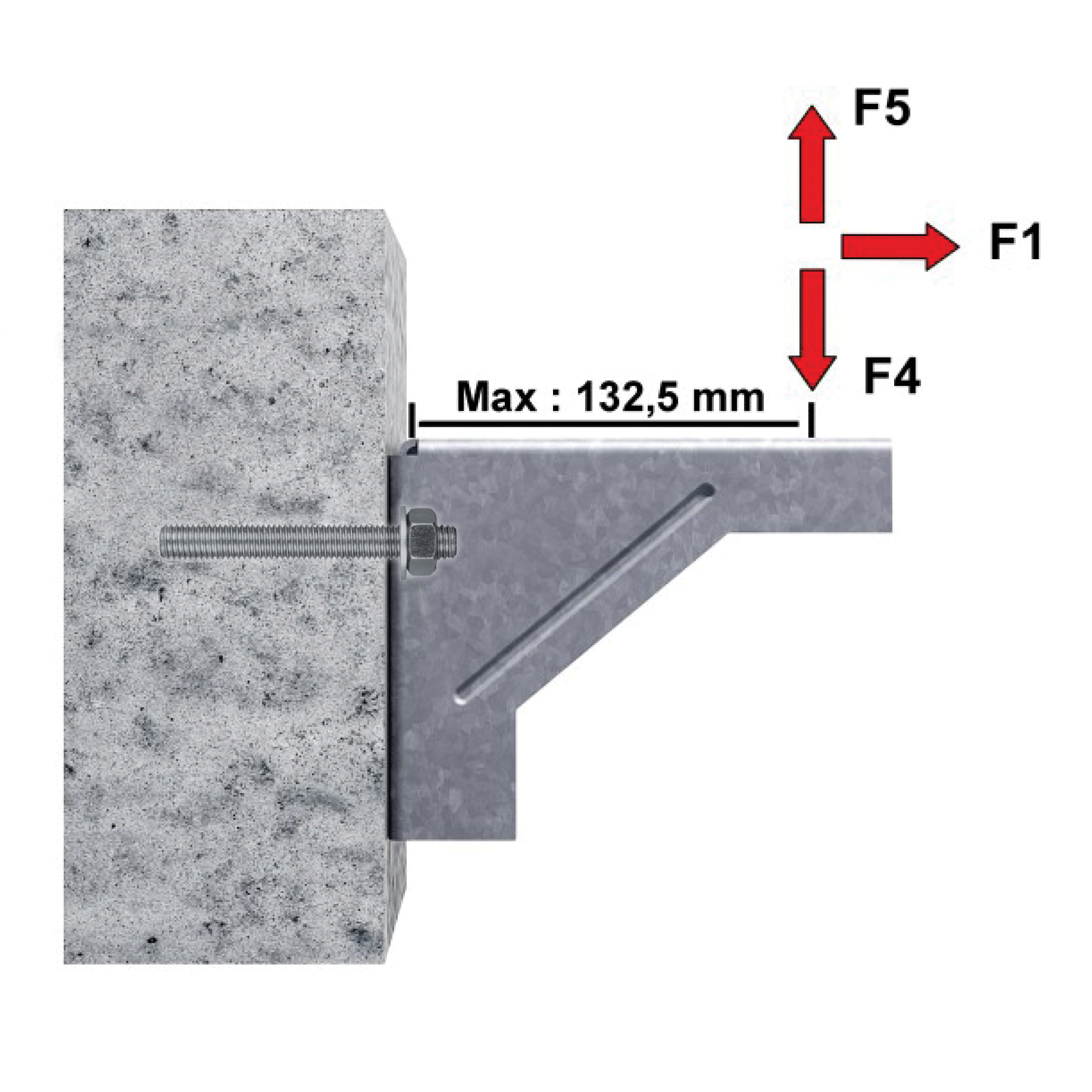

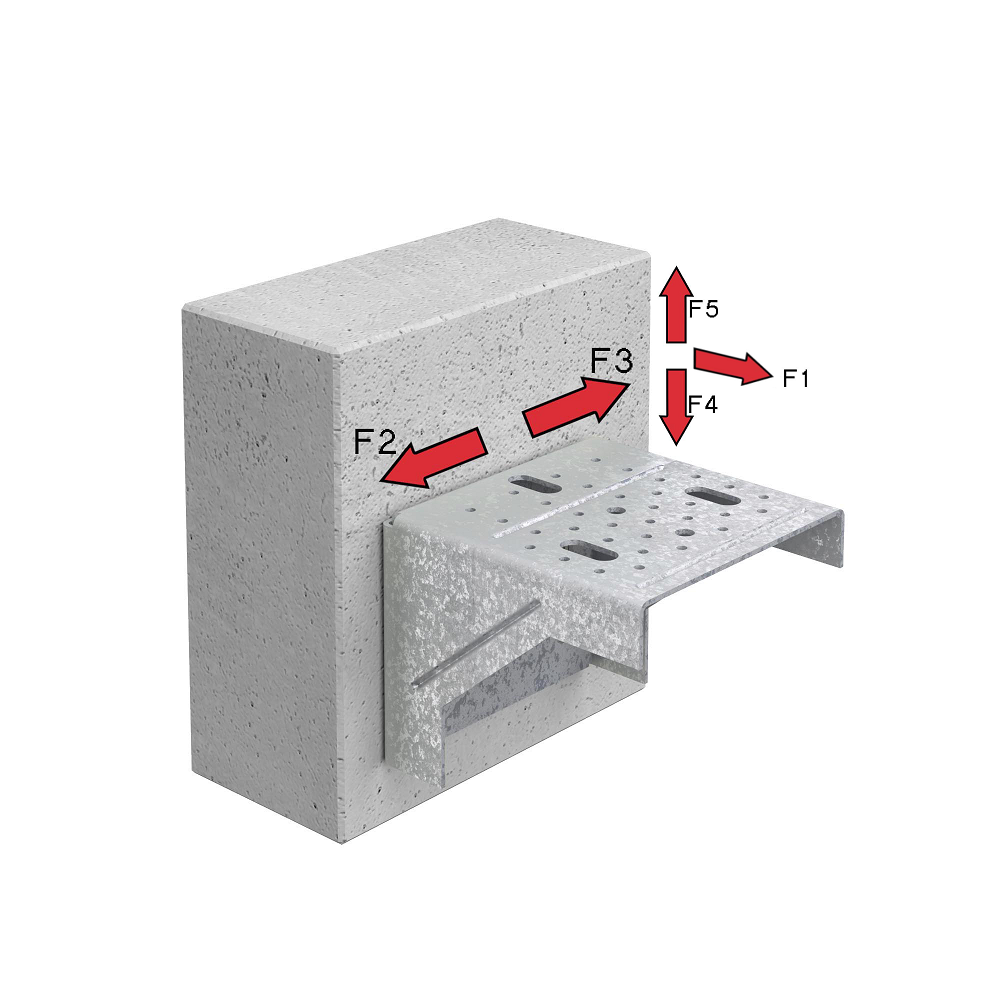

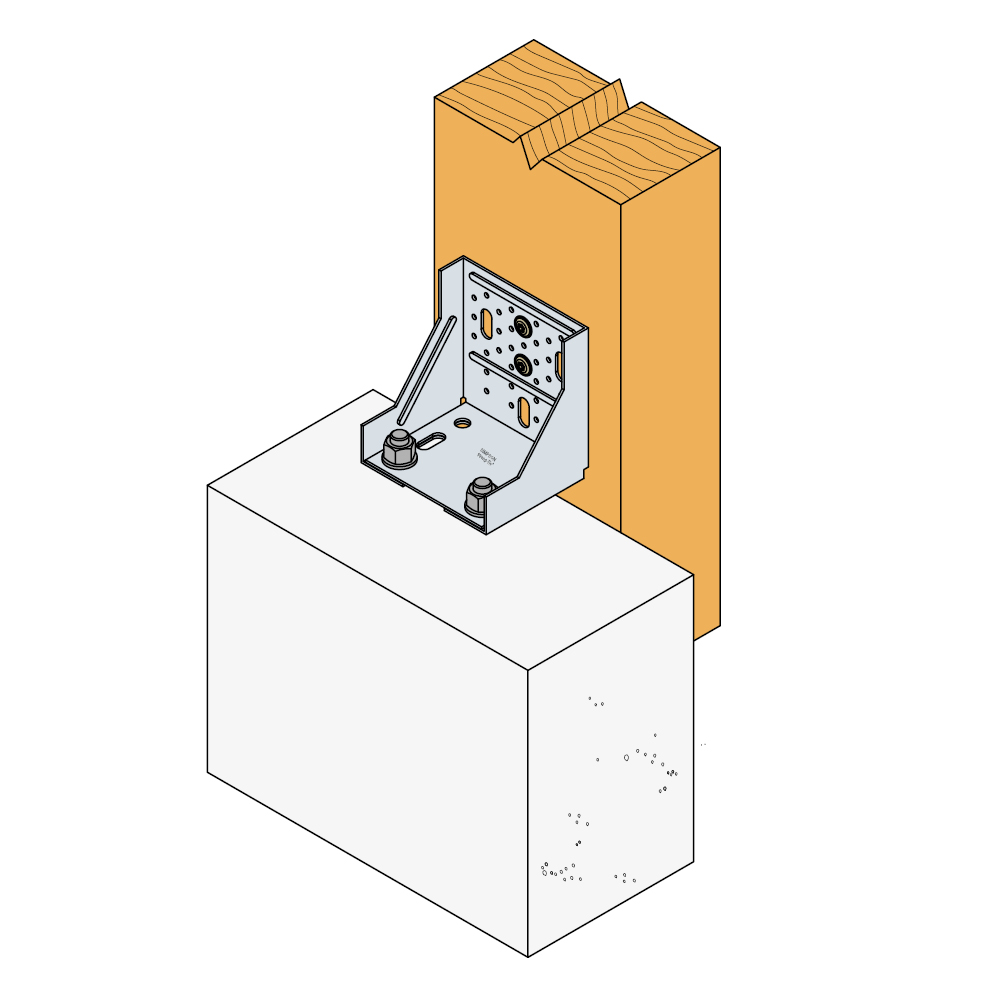

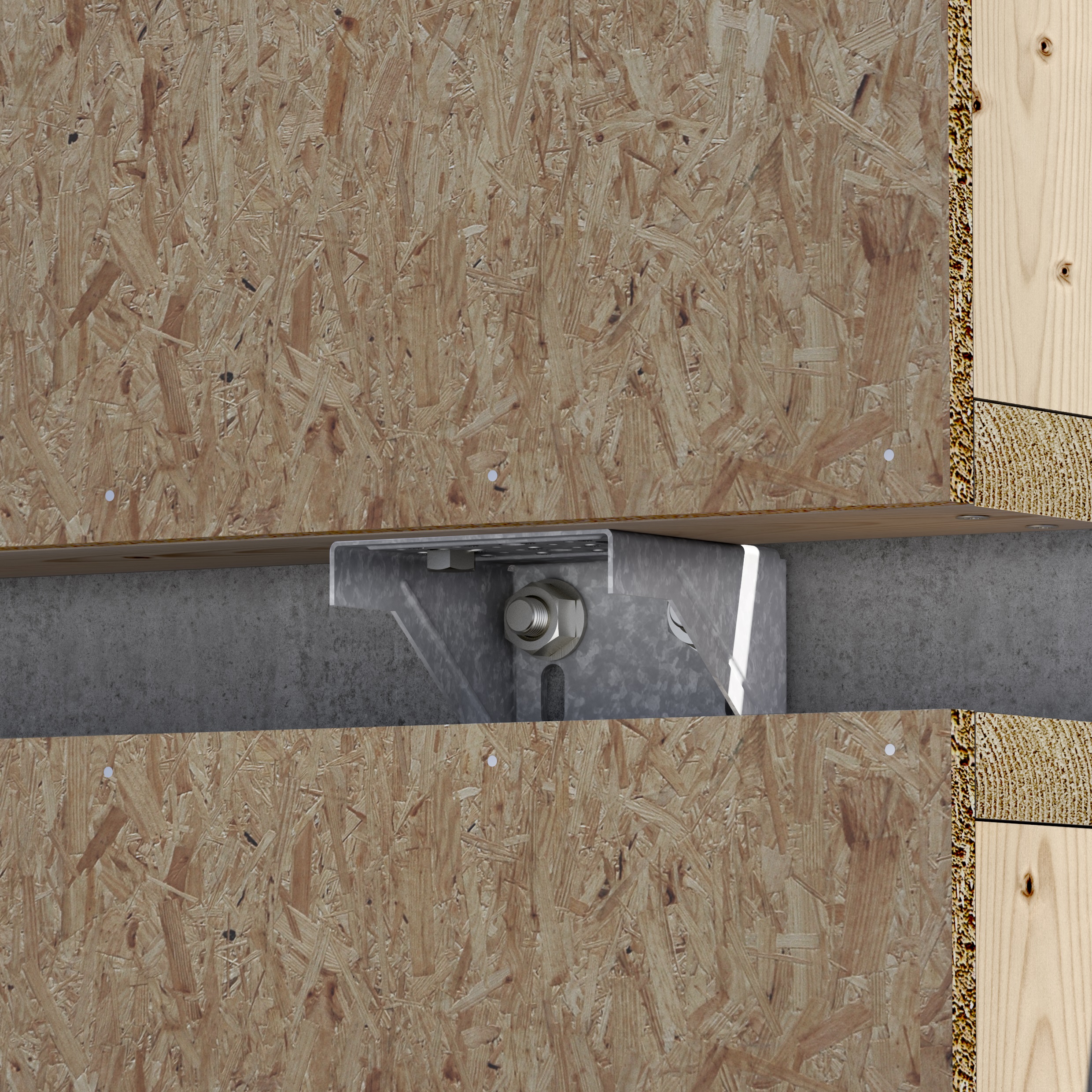

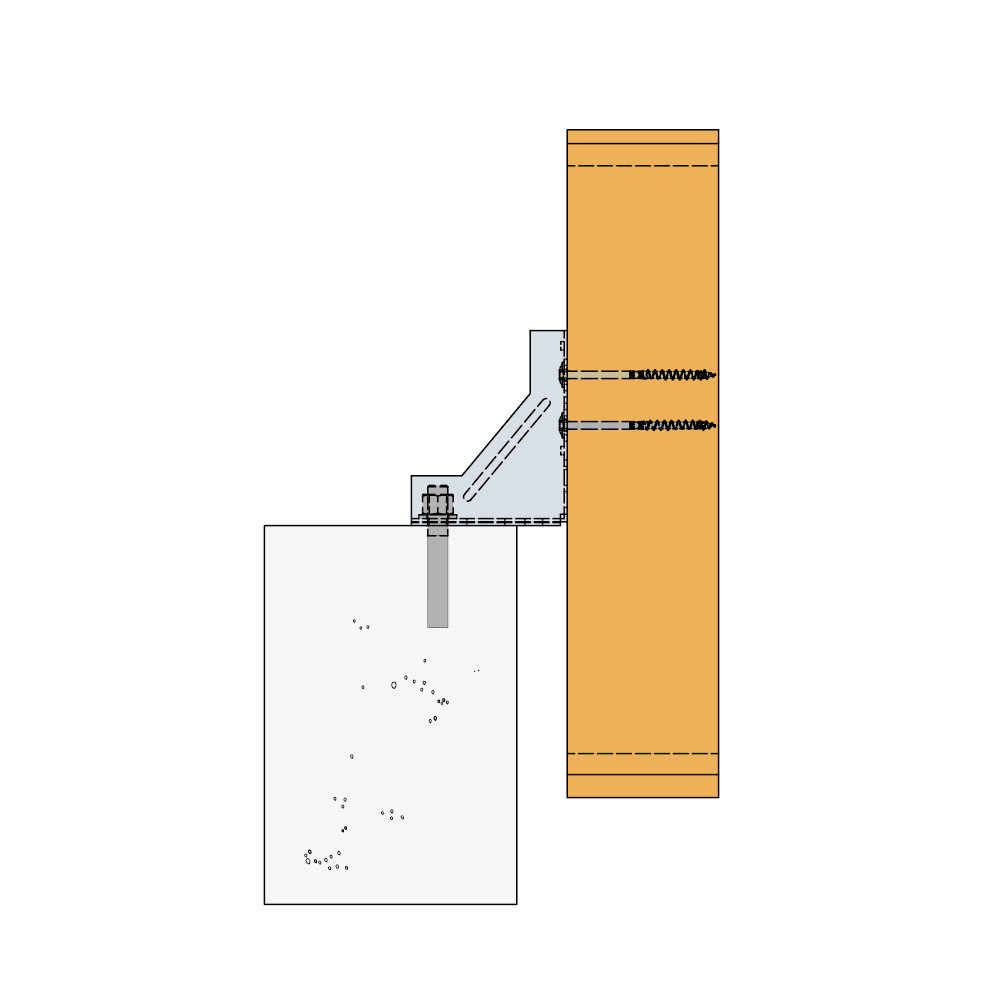

Bevestiging van de muur door middel van bouten in het bovenste gedeelte, op de zijkant van de vloerplaat. Richting van de krachten: F5 = 5 kN

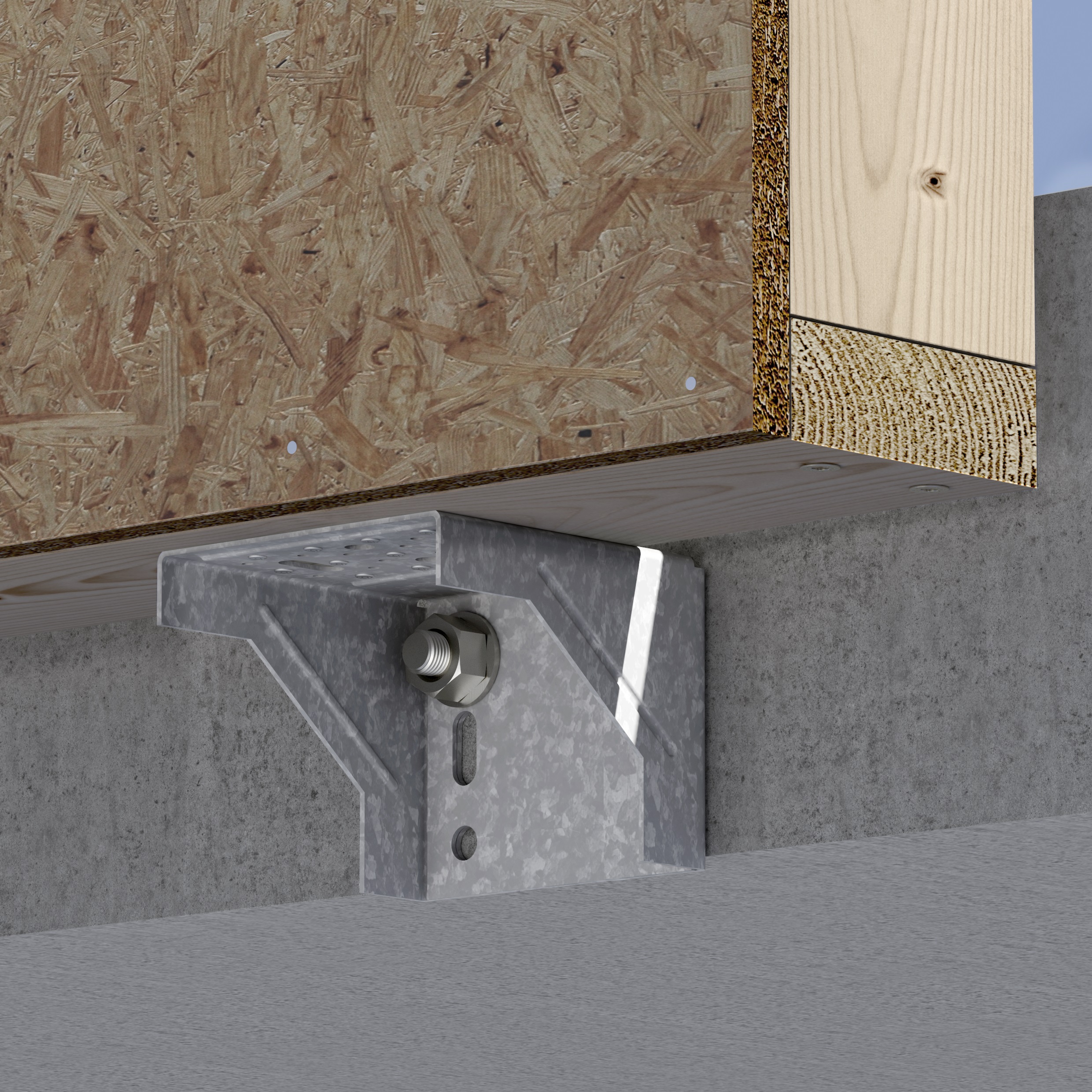

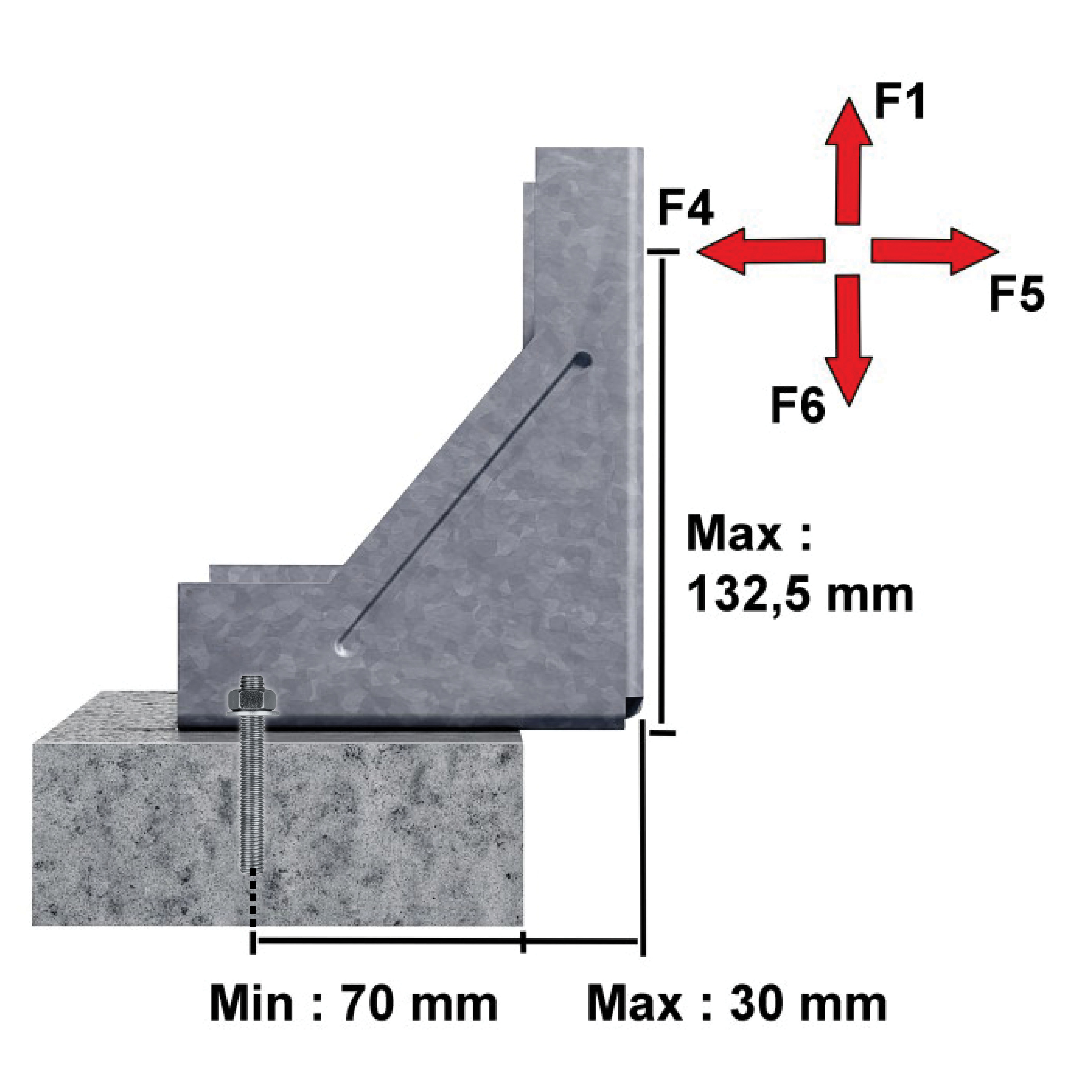

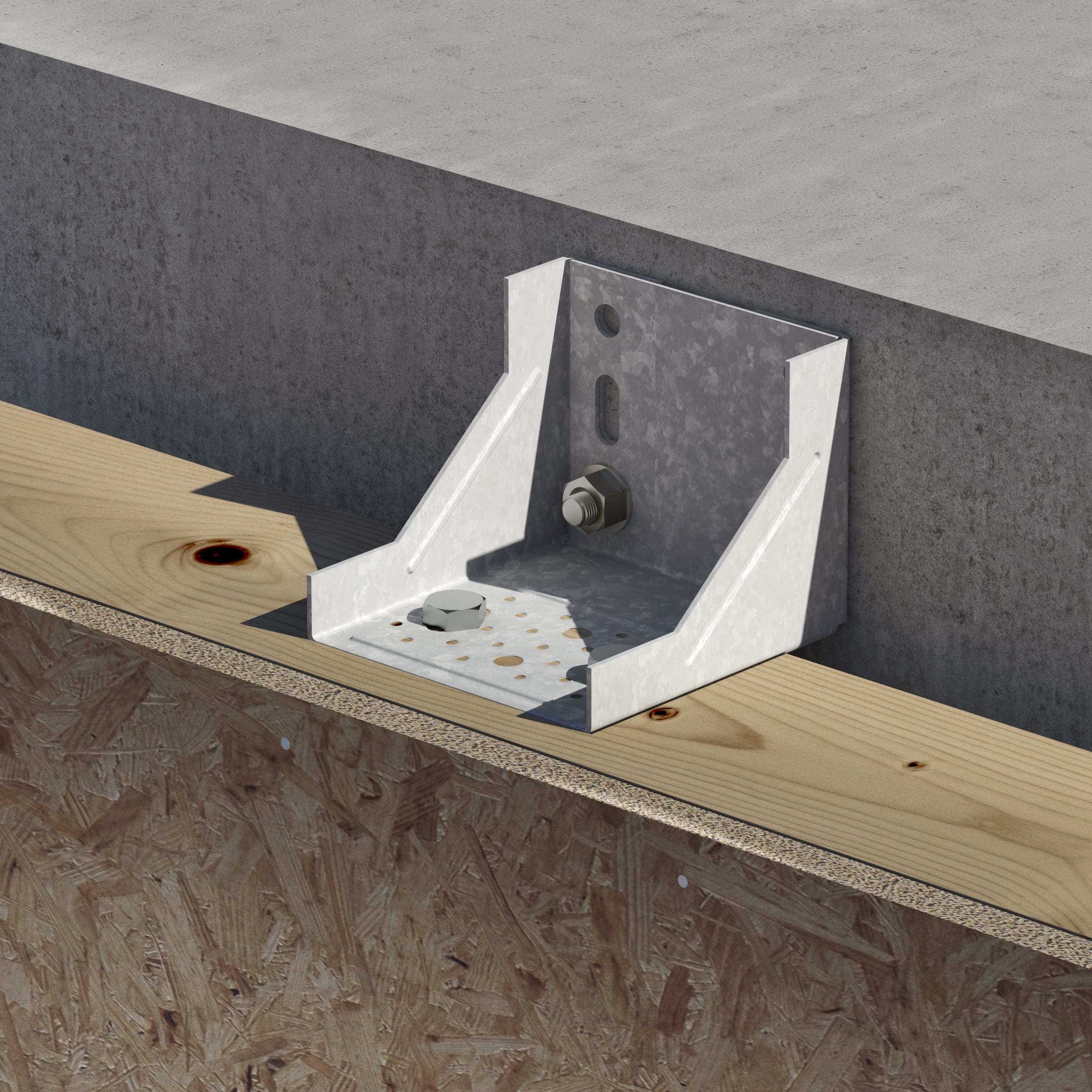

Bevestiging van de muur in het onderste gedeelte, op de zijkant van de vloerplaat

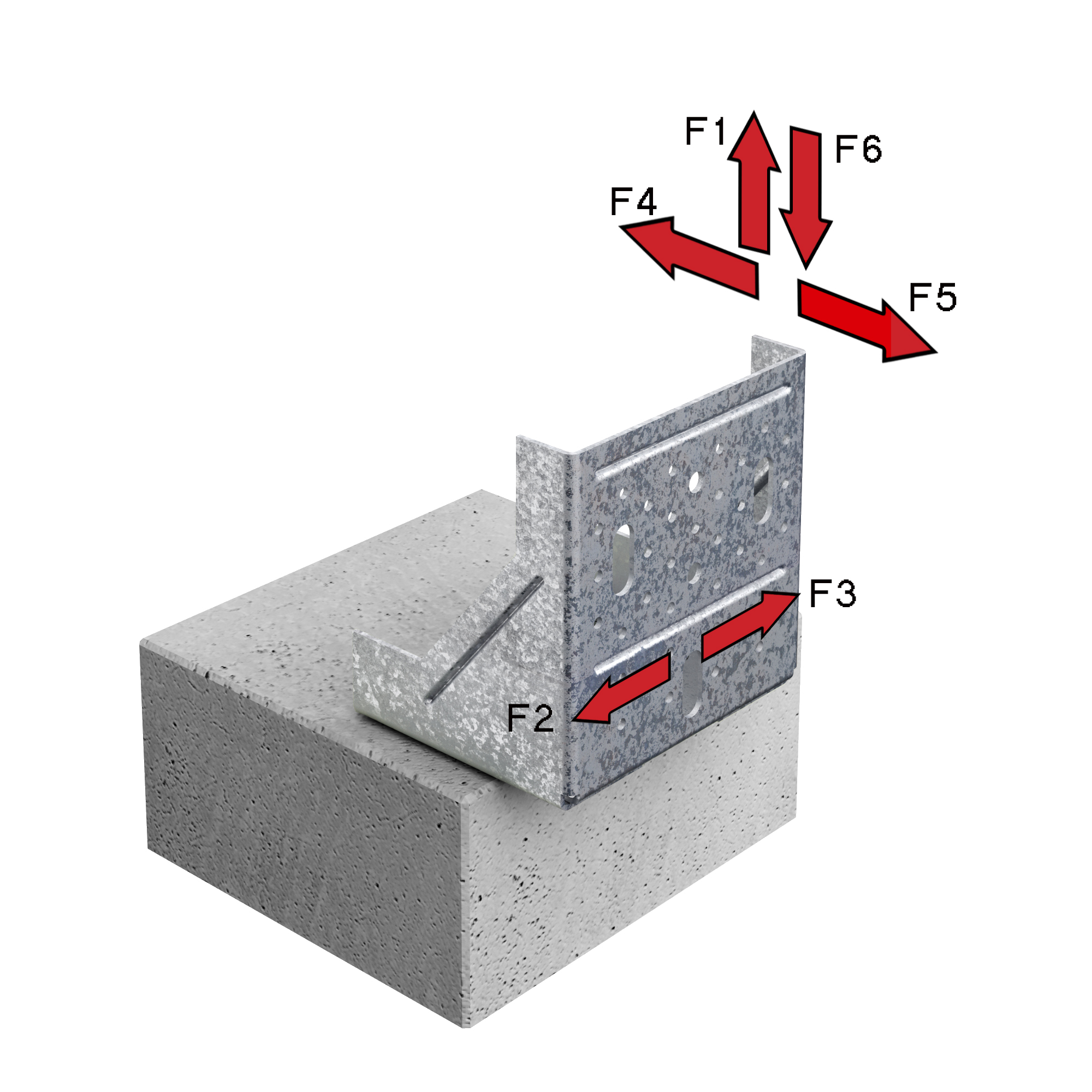

Bevestiging van de muur in het onderste gedeelte, op de zijkant van de vloerplaat

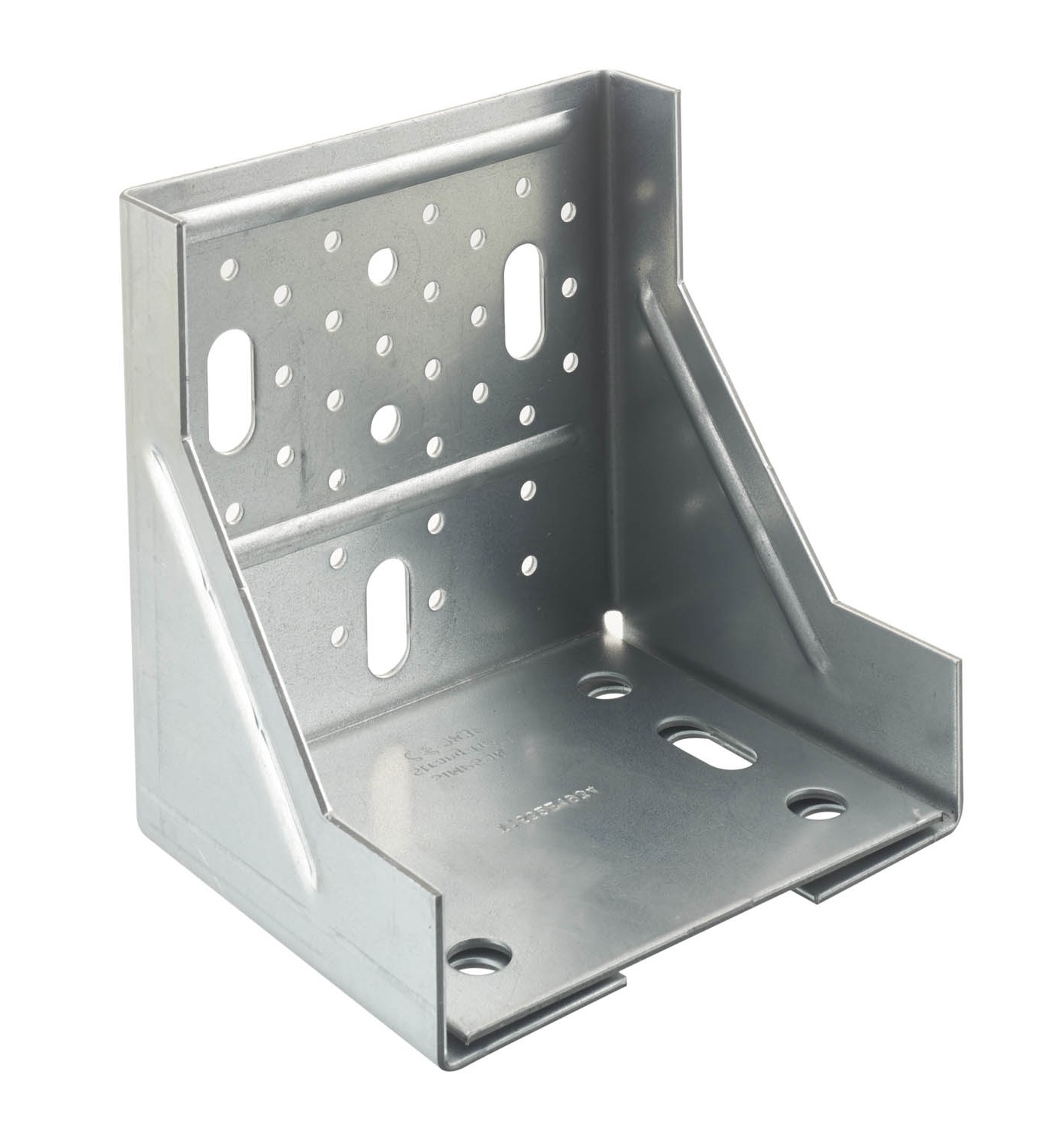

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275,
Dikte : 2,5 mm.

Voordelen

Zeer hoge belastingsterkte,
Bruikbaar in veelvuldige configuraties.

Toepassing

Ondergrond

Drager : betonplaat,
Gedragen bouwdeel : gordijngevels.

Gebruik

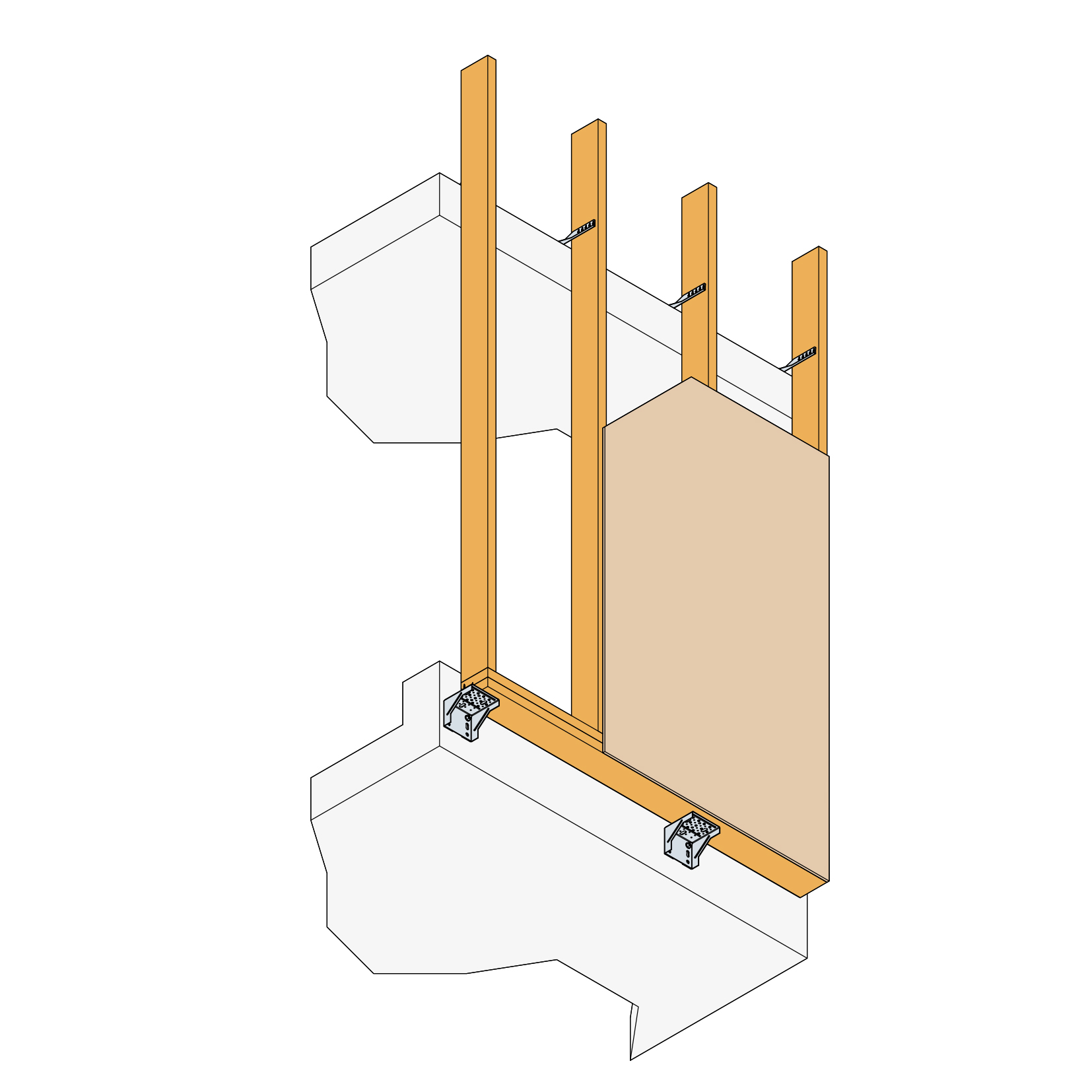

Bevestiging op betonplaat van elementen van niet-dragende houtskeletgevel.

Technische gegevens

Afmetingen en karakteristieke waarden

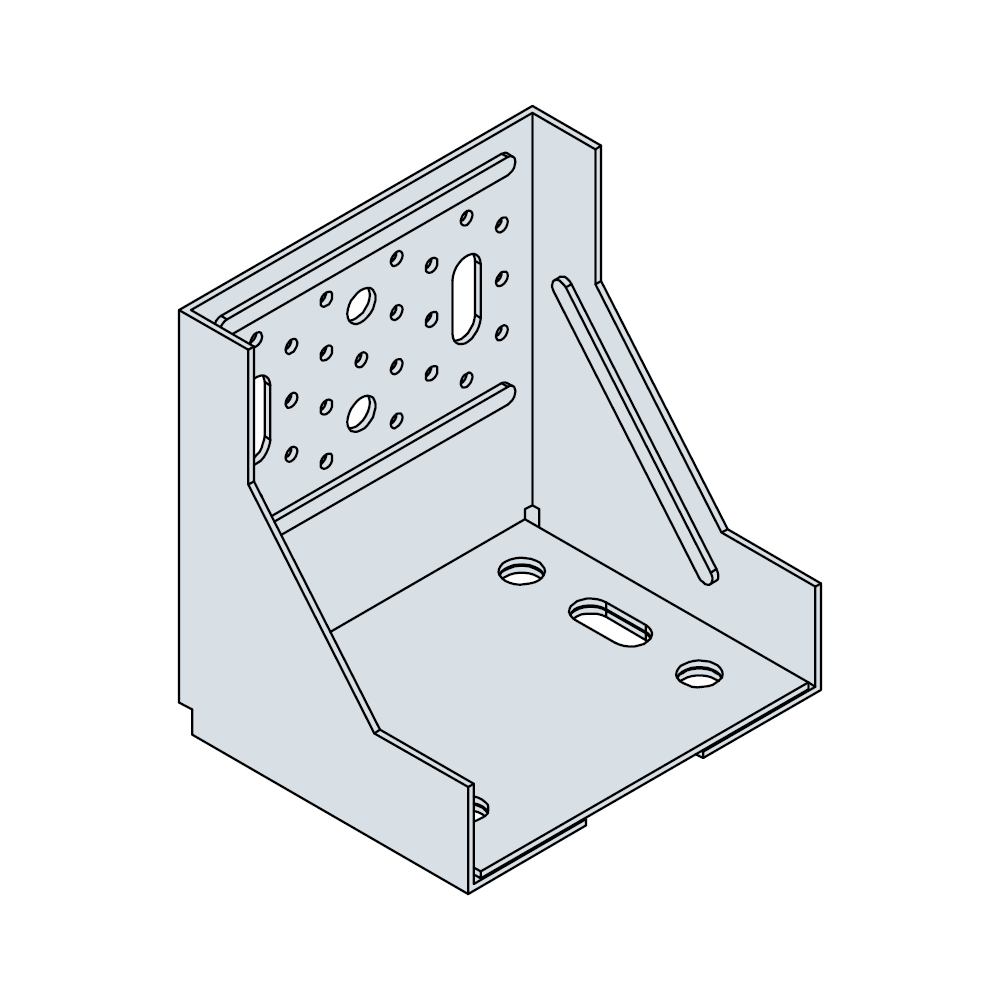

Afmetingen

Referentie	Verbinder afmetingen
	Other		Afmetingen en karakteristieke waarden[mm]				flens B			Boorgaten in drager
	Qty per Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig		Langwerpig	bolvormig	Langwerpig
	Qty per Box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte[mm]	Ø5[mm]	Ø9	Ø13x30	Ø13[mm]	Ø13x30
ACW155	6.0	1.3	154	123	150	2.5	33	2	3	4	2

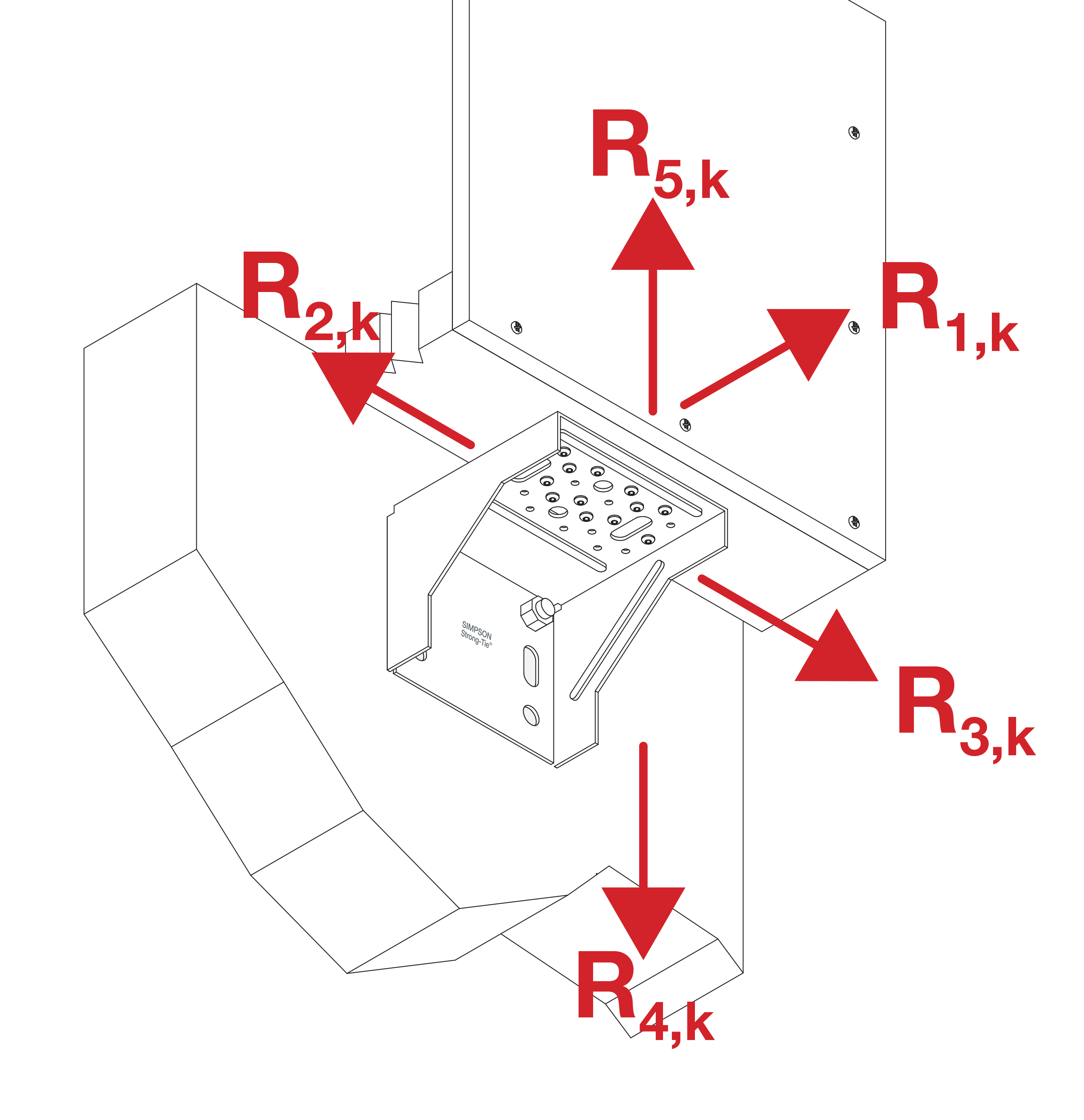

Karakteristieke waarden - Hou op harde ondergrond - Beton omgeving

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Naast betonrand[kN]
	flens B		Boorgaten in drager		R₁,ₖ	R2,k = R3,k	R4,k	R5,k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	16.3	15.3	21.1	5

Let wel dat de belastingswaarden in deze tabel maximumwaarden zijn. Als de ankers niet bestand zijn tegen de belastingen, worden deze verminderd.

Deze waarden gelden voor ankers in gaten dicht bij de knik

De waarden zijn gegeven voor een houtelement dat niet kan draaien.

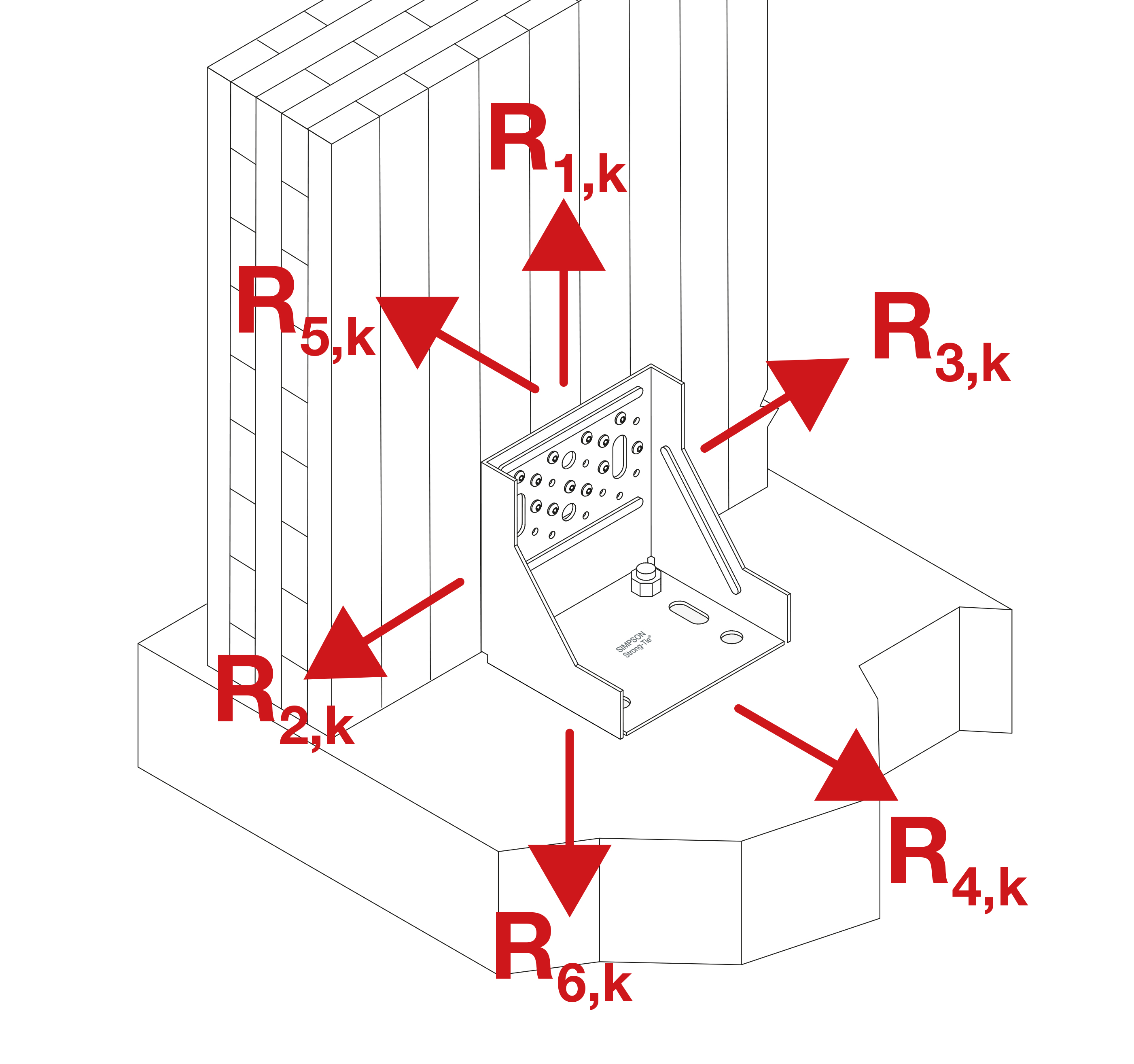

Karakteristieke waarden - Hou op harde ondergrond - Nabij betonnen rand

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen				Karakteristieke waarden - Hout C24 - Nabij betonnen rand[kN]
	flens B		Boorgaten in drager		R₁,ₖ	R2,k = R3,k	R4,k	R6,k	R5,k
	Aantal	Typ	Aantal	Typ	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35	CNA4.0x35
ACW155	13.0	CNA4.0x35	2.0	Ø12	8.8	8.9	6	21.2	11.4

Let wel dat de belastingswaarden in deze tabel maximumwaarden zijn. Als de ankers niet bestand zijn tegen de belastingen, worden deze verminderd.

Deze waarden gelden voor ankers in gaten ver verwijderd van de knik

Installatie

Bevestigingen

Op beton :

Rekening houdend met de op te vangen belastingen is het noodzakelijk dat de sterkte van de verankeringen en het beton worden gecontroleerd. In sommige gevallen kan de sterkte van de ACW155 immers worden beperkt door de belastingsterkte van het beton en de verankeringen.

Mechanische verankering : 2 doorsteekankers FM 753 evo M12x109
Chemische verankering : hars met 2 draadstangen Ø 12 mm (zie schikking van de verankeringen).

Op hout :

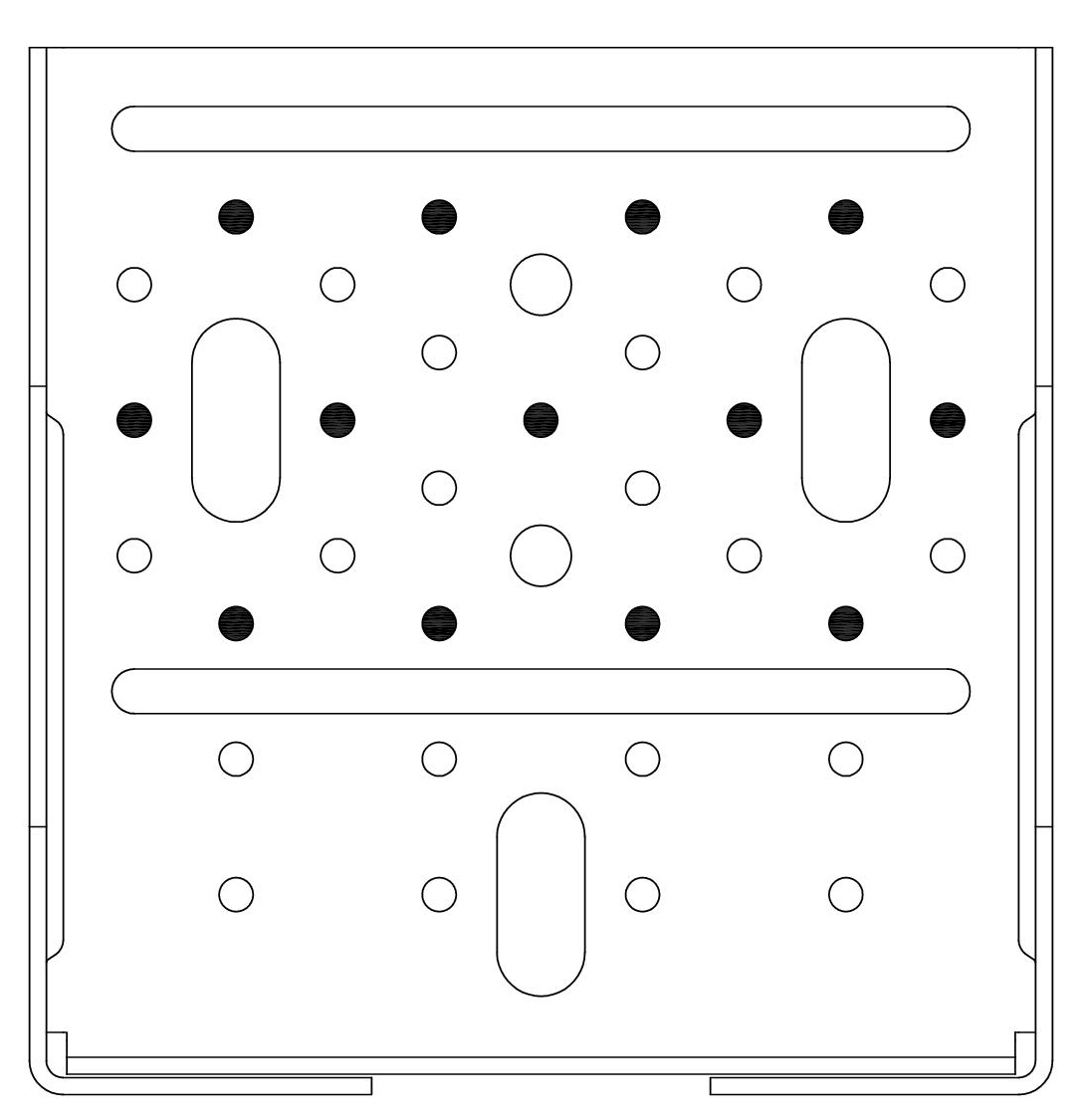

15 nagels CNA Ø 4,0x35 mm (zie nageltabel),
Bouten Ø 10 mm,
Houtdraadbouten.

Houten elementen

Alle houten elementen die aan het hoekijzer ACW worden bevestigd moeten door een bevoegd persoon worden gecontroleerd. Ze moeten immers door hun ontwerp bestand zijn tegen scheurvorming, vervorming en andere bezwijkvormen.

Plaasting

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
