PPB

Verstelbare kolomvoet

Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden.

CE-Markering
ETA
Gebruiksklasse 3
Thermisch verzinkt staal
Buiten

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
  • Dikte : 4 mm.

Voordelen

  • Geen enkele machinale bewerking nodig.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda, ...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje Aantal van zeshoekige bouten
A B C D E F G t1 t2 Ø9 Ø12
PPB80G808058-15814010050-1502088442

Karakteristieke waarden

Referentie Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k
Aantal Typ Aantal Typ
PPB80G4Ø84Ø10min (88.3 ; 63.9/kmod)

The following applies:

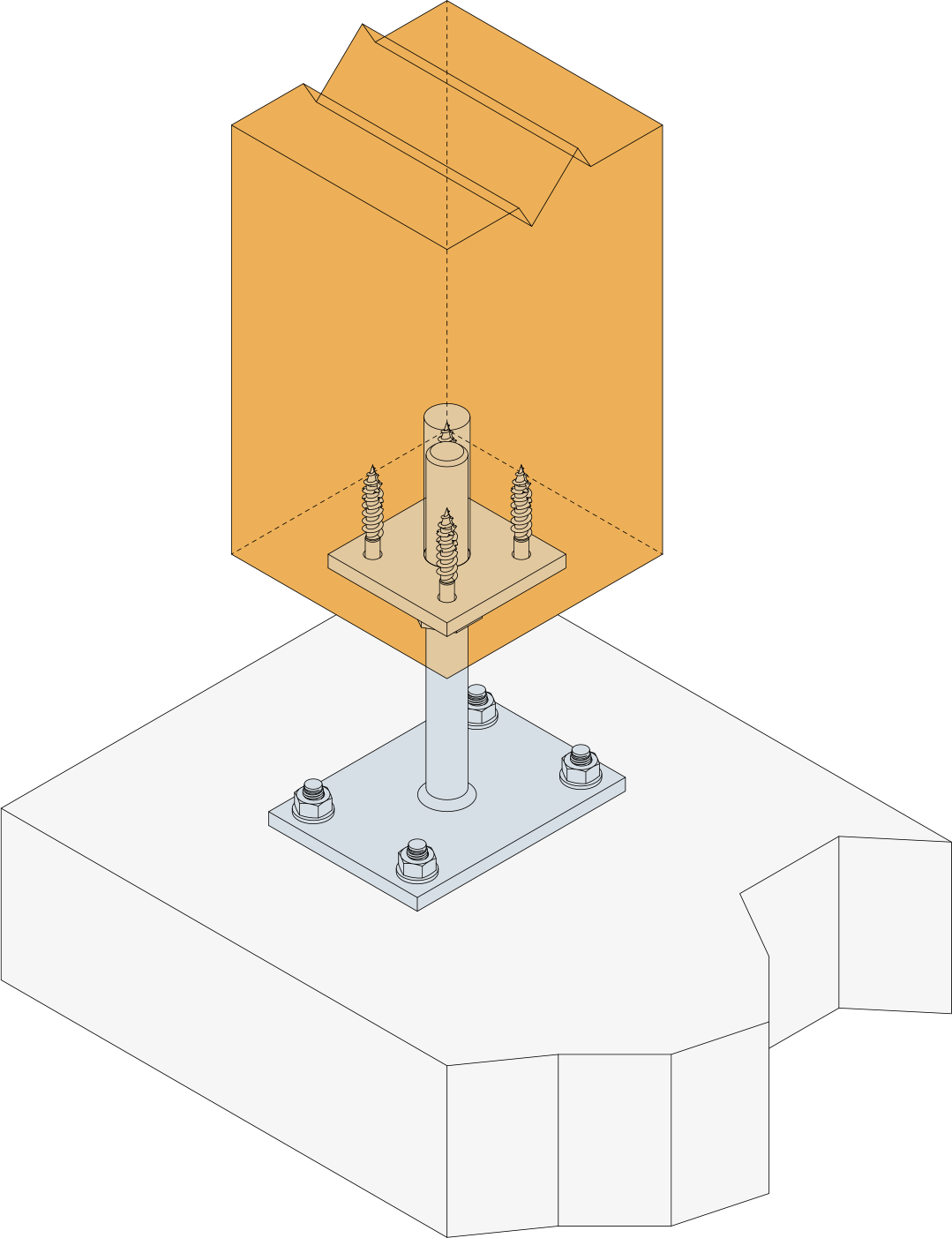

Installatie

Installatie

Bevestigingen

Op houten kolom :

  • Houtdraadbouten LAG Ø8x50 of SSH Ø8x50.

Op beton :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of alternatief FM-753 CRACK 3DG M10x90/10  (Coating geschikt voor buitengebruik),
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Certificering

Europese technische goedkeuring: ETA

CAD- en BIM-bibliotheek

3D

PPB80G
