Verstelbare kolomvoeten - Rvs A4

Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden. In een corrosieve omgeving wordt aangeraden het rvs model te gebruiken.

CE-Markering
CE-Markering
ETA
ETA
EPD
EPD
Gebruiksklasse 3
Gebruiksklasse 3
Veeleisend
Veeleisend
Buiten
Buiten
Roestvrij staal A4
Roestvrij staal A4

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Roestvrij staal A4 overenkomstig NF EN 10088,
  • Dikte : 4 mm.

Voordelen

  • Geen enkele machinale bewerking nodig,
  • Instelbaar op de bouwplaats.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenBoorgaten plaatjeOverig
A[mm]B[mm]D[mm]E[mm]F[mm]G Ø[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Diameter 12[mm]Diameter 12[mm]
PPRIX100100130130100 - 160204441.3

Karasteristieke waarden

Afmetingen

ReferentieDraagvermogen van de paalvoet
Karakteristieke waarden - Hout op beton[kN]
BevestigingenKarakteristieke waarden - Hout C24[kN]
Op de kolomOp betonNeerwaartse belasting
AantalTypAantalTyp
PPRIX4Ø104.0Ø10*36 / kmod^0.5

* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden - Hout op beton

Afmetingen

ReferentieDraagvermogen van de paalvoet
Vereenvoudigde karakteristieke waarden - Hout op beton
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24[kN]
Op de kolomOp betonR₁,ₖ**
AantalTypAantalTyp
PPRIX4Ø104.0Ø10*44.6

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

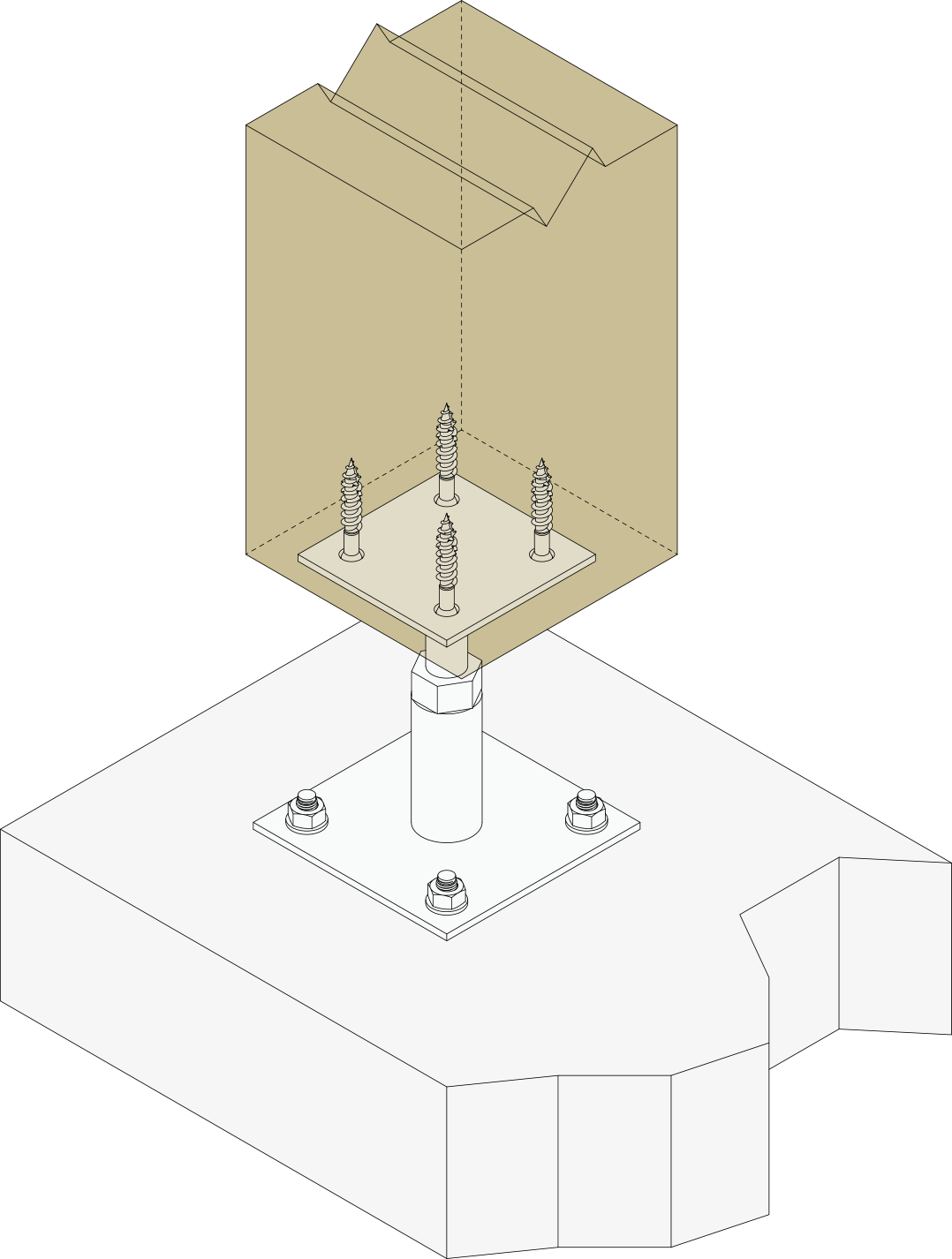

Installatie

Installatie

Bevestigingen

Op houten kolom :

  • Houtdraadbouten LAG 10 x 80.

Op beton :

  • Mechanische verankering : doorsteekanker FM-753 A4 M10x75/5 A4,
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Plaatsing

Bovenaan :

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.

LET OP : Max. kolomdoorsnede : 200 x 200 mm.
