KIT FIX PPRC

Verstelbare kolomvoeten "klaar om te bevestigen"

Deze kolomvoeten zijn verstelbaar in hoogte. Ze zijn eenvoudig en snel te monteren en kunnen in situ versteld worden.

Gebruiksklasse 3

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • BC : gebichromateerd overeenkomstig NF EN ISO 2081,
  • Dikte : 5 mm.

Voordelen

  • Suministrado con los accesorios de fijación,
  • PPRC kan na de plaatsing versteld worden,
  • Geen enkele machinale bewerking nodig.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Luifelkolommen,
  • Pergola,
  • Veranda.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje Inhoud van de set
A B D E F G t Ø12 [mm] Ø6x12 [mm] Ø12 [mm] Ø6x12 [mm]
KIT FIX PPRC100100130130100-15030548481 PPRC - 4 WA M10-78/5 - 4 LAG 10080

Karasteristieke waarden

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k
Aantal Typ Aantal Typ
KIT FIX PPRC4Ø104Ø10*51,1/kmod^0,5

**Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen zijn BOAXII, SET-XP, WA, AT-HP. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Vereenvoudigde karakteristieke waarden

Referentie Vereenvoudigde karakteristieke waarden - Hout op beton
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1.k*
Aantal Typ Aantal Typ
KIT FIX PPRC4Ø104Ø10**61

*Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen zijn BOAXII, SET-XP, WA, AT-HP. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

** Zie het assortiment verankeringsproducten van Simpson Strong-Tie om het geschikte product te vinden. De typische verankeringsoplossingen zijn BOAXII, SET-XP, WA, AT-HP en zijn afhankelijk van het type beton, de hartafstand en de randafstanden.

Installatie

Installatie

Bevestigingen

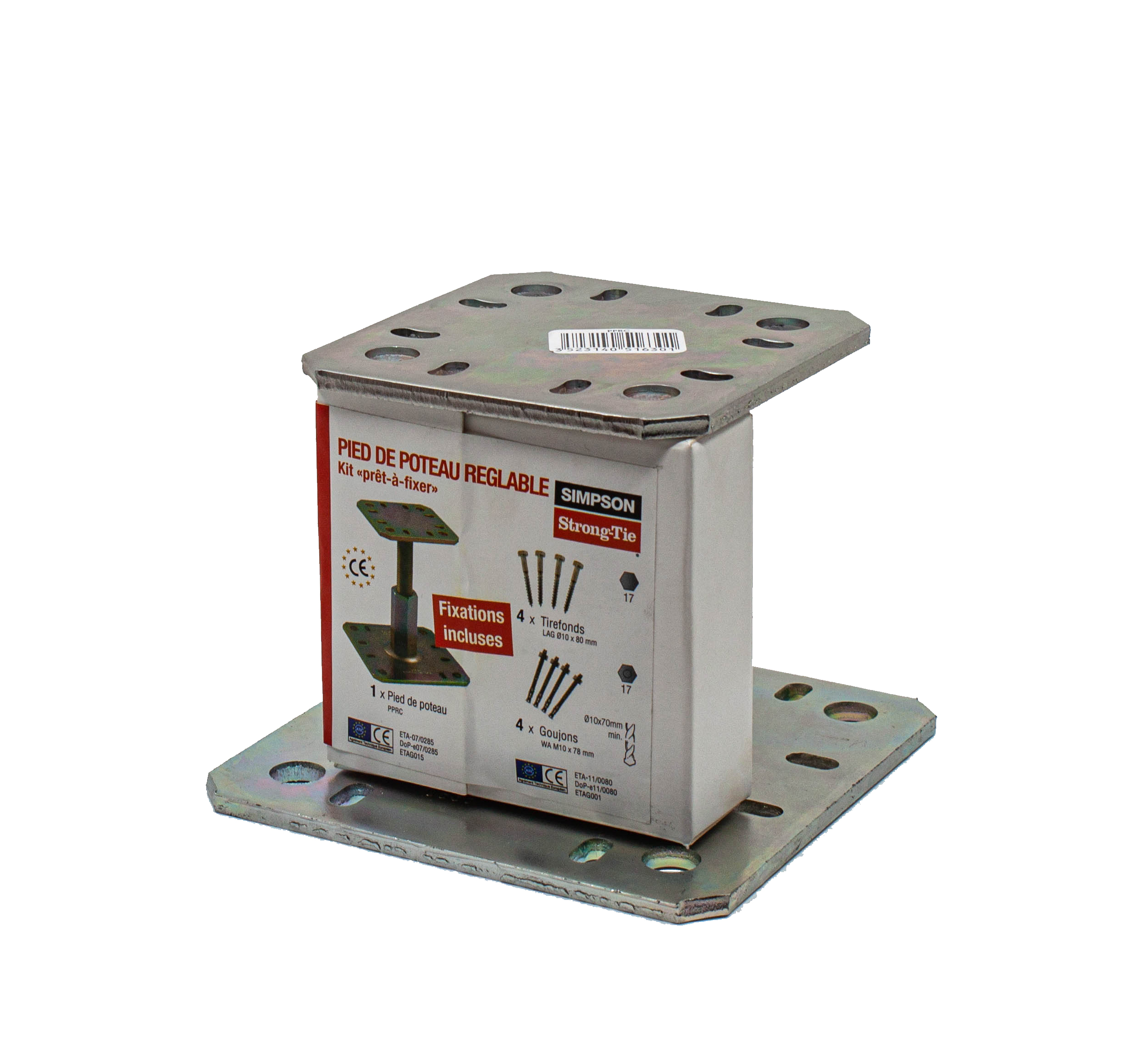

Deze set bevat het :

  • 1 kolomvoeten PPRC in bichromaatstaal,
  • 4 doorsteekanker WA M10-78/5 in elektrolytisch verzinkt,
  • 4 houtdraadbouten LAG 10 x 80 in wit verzinkt staal.

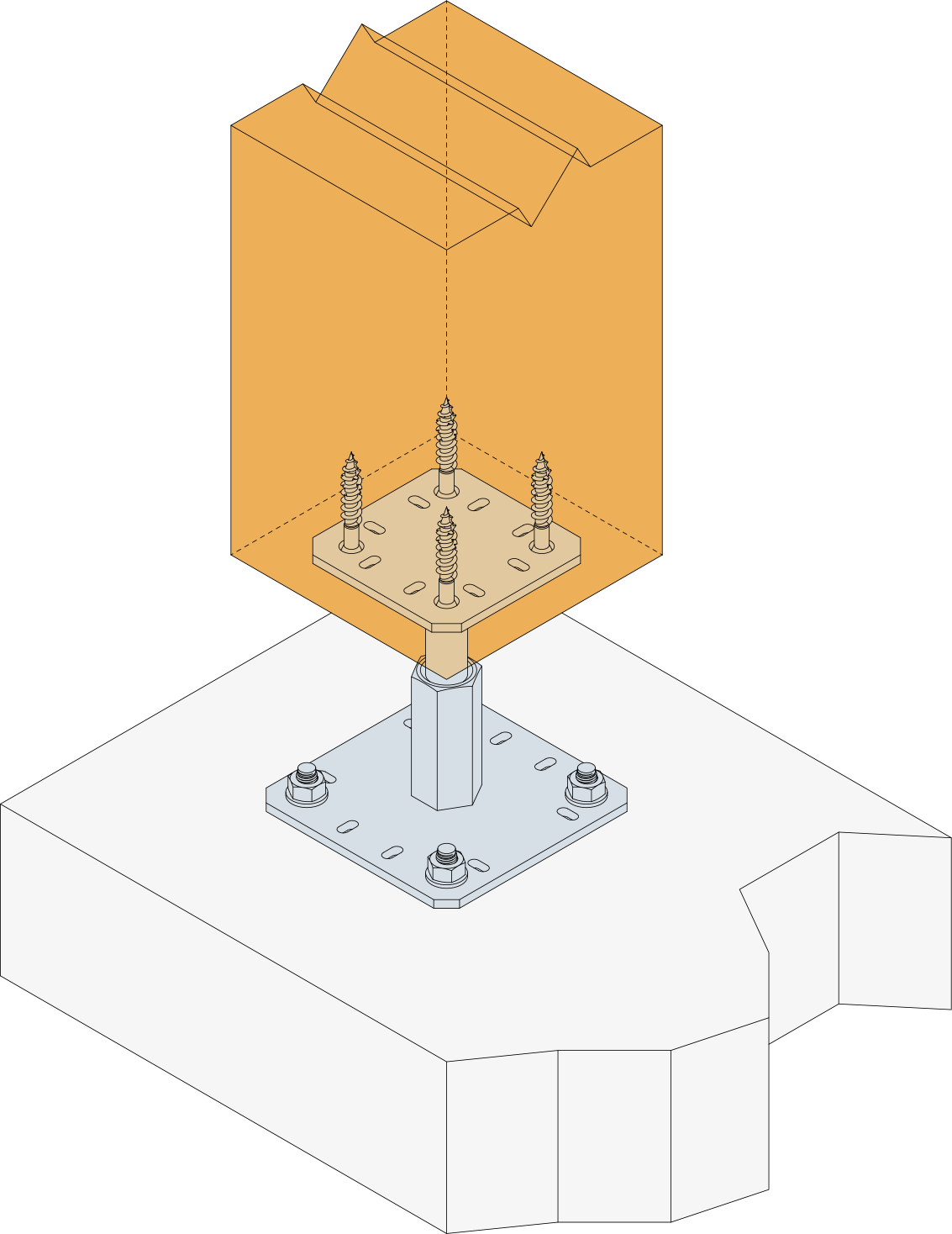

Plaatsing

Bovenaan :

  1. Plaats het bovenste plaatje van de kolomvoet onder de kolom.
  2. Bevestig dit plaatje aan de kolom met behulp van houtdraadbouten LAG (voorboren noodzakelijk).

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.

Certificering

Europese technische goedkeuring: ETA
