Hoekbeugels
EA

Verbindingdhoekijzers

Verbindingshoekijzers dienen om kleine vakwerkdelen van binnen- en buitenbetimmering te verbinden.

Technisch gegevensblad
Gebruiksklasse 2
Gebruiksklasse 2
EPD
EPD
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Binner
Binner

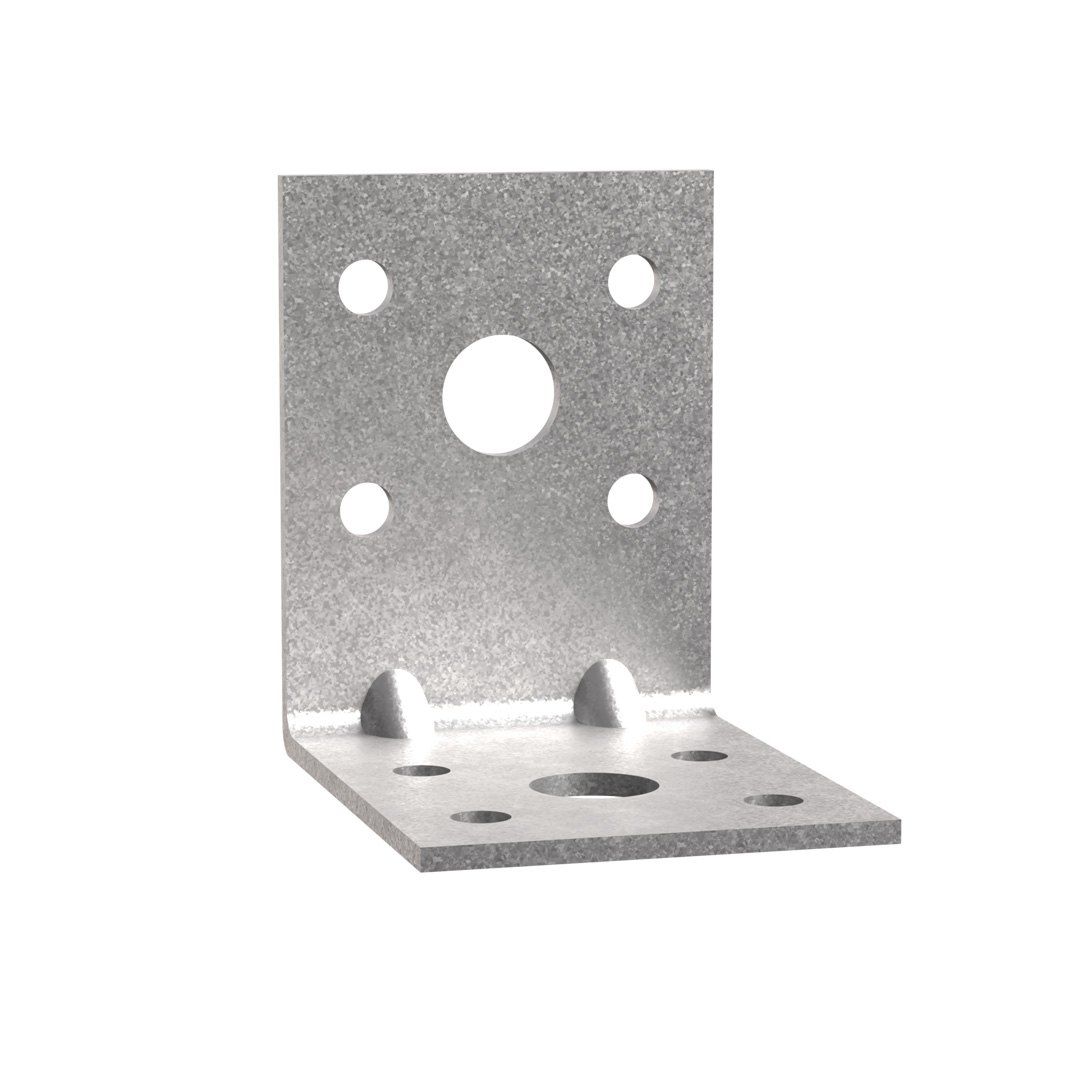

EA main image

Product Details

Afbeeldingen

EA444/2

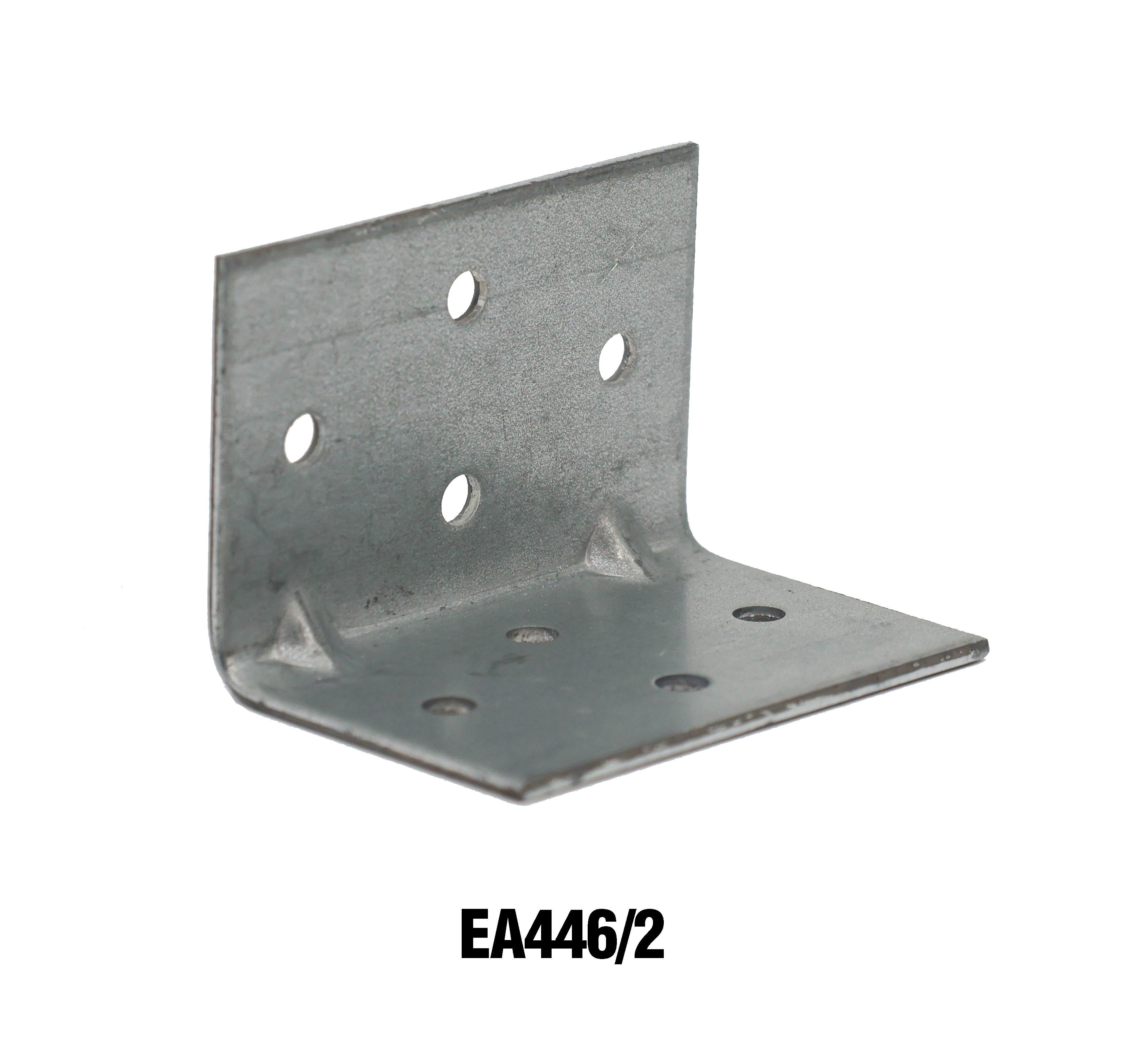

EA446/2

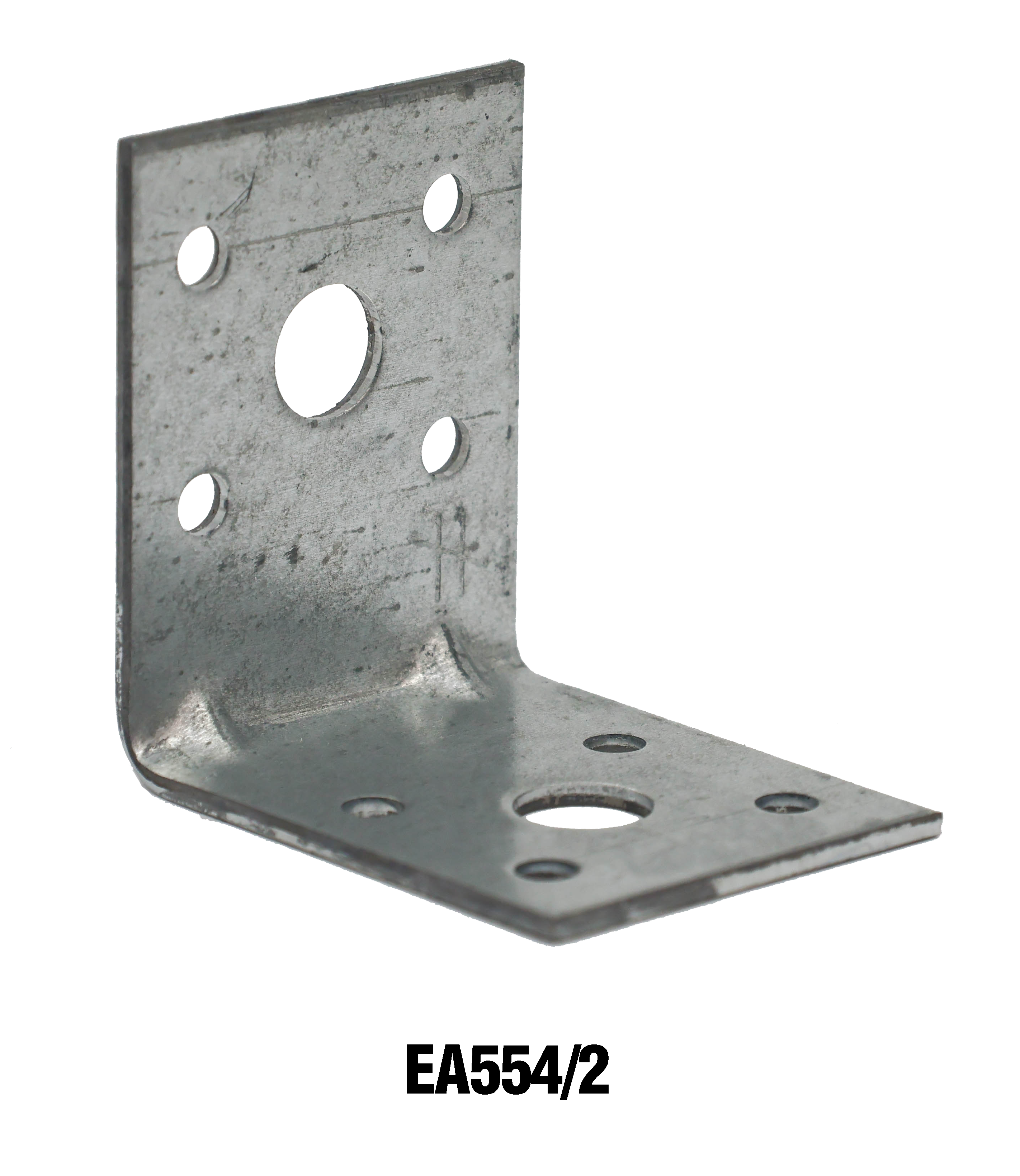

EA554/2

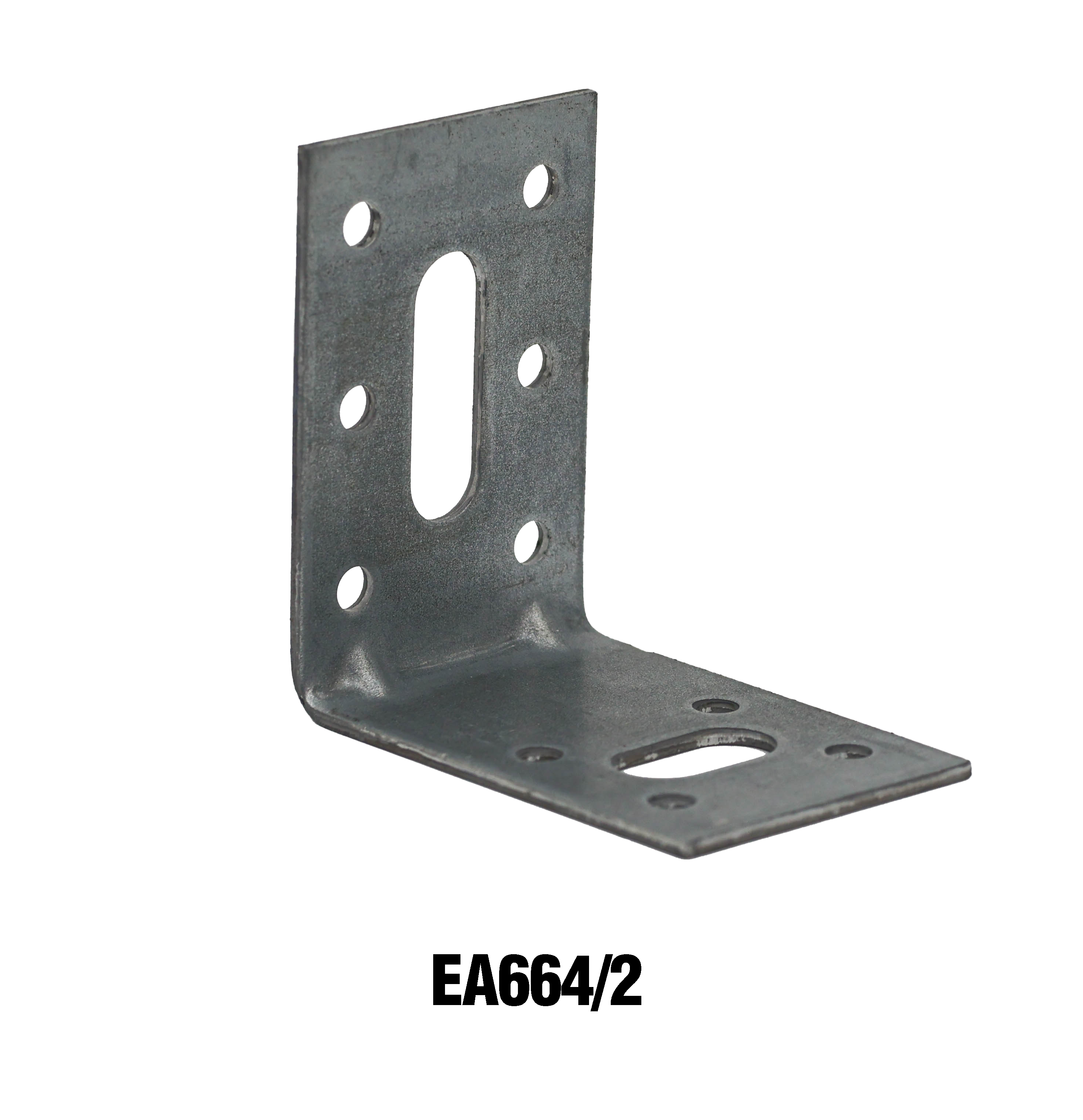

EA664/2
EA756/2

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1,5 tot 2,5 mm naargelang van het model.

Voordelen

  • Uitgebreid assortiment voor een brede waaier aan gebruikstoepassingen,
  • Bruikbaar op hout en beton.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz,
  • Gedragen bouwdeel : hout, beton, staal enz.

Toepassingsgebieden

  • Binneninrichting,
  • Meubels,
  • Kleine vakwerkdelen enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]flens BBoorgaten in dragerOverig
A[mm]B[mm] C[mm]Dikte[mm]bolvormigLangwerpigbolvormig Langwerpig Gewicht[kg]
∅[mm]Ø11[mm]Ø8x40Ø8x50Ø10x20Ø10x30Ø10x42Ø10x52Ø5 (chamfered Ø8.5)[mm]Ø11Ø12x20Ø10x20Ø10x30Ø10x42Ø10x52
EA442/24242 20 2 2 ------ 2 -----0.02
EA444/24242 40 2 3 ------ 3 -----0.04
EA446/24242 60 2 4 ------ 4 -----0.07
EA534/25232 40 2 4 1------ 3 -----0.05
EA554/25252 40 2 4 1------ 4 1-----0.06
EA644/26242 40 2 4 --1--- 4 1-----0.06
EA664/26262 40 2 6 ---1-- 4 1----0.07
EA666/26262 60 2 4 ----1- 4 1--1-0.1
EA754/27252 40 2 6 ---1-- 5 -1---0.07
EA756/27252 60 2 6 ----1- 4 1----0.1
EA844/28242 40 2 6 1----- 4 1----0.07
EA954/2.592.552.5 40 2.5 7 -1---- 5 1----0.1
EA1064/2.5102.562.5 40 2.5 7 -1---- 5 1----0.11

The EA844/2, EA954/2,5 and EA1064/2,5 do not have ribs in the angle.

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA4.0X35
  • Schroeven CSA5.0X35

Op beton :

  • Inslagpluggen TPP 6x40/10 ou TPP 8x60/20.

Op metaal :

  • Bouten,
  • Bouten met hoge sterkte,
  • Klinknagels enz.

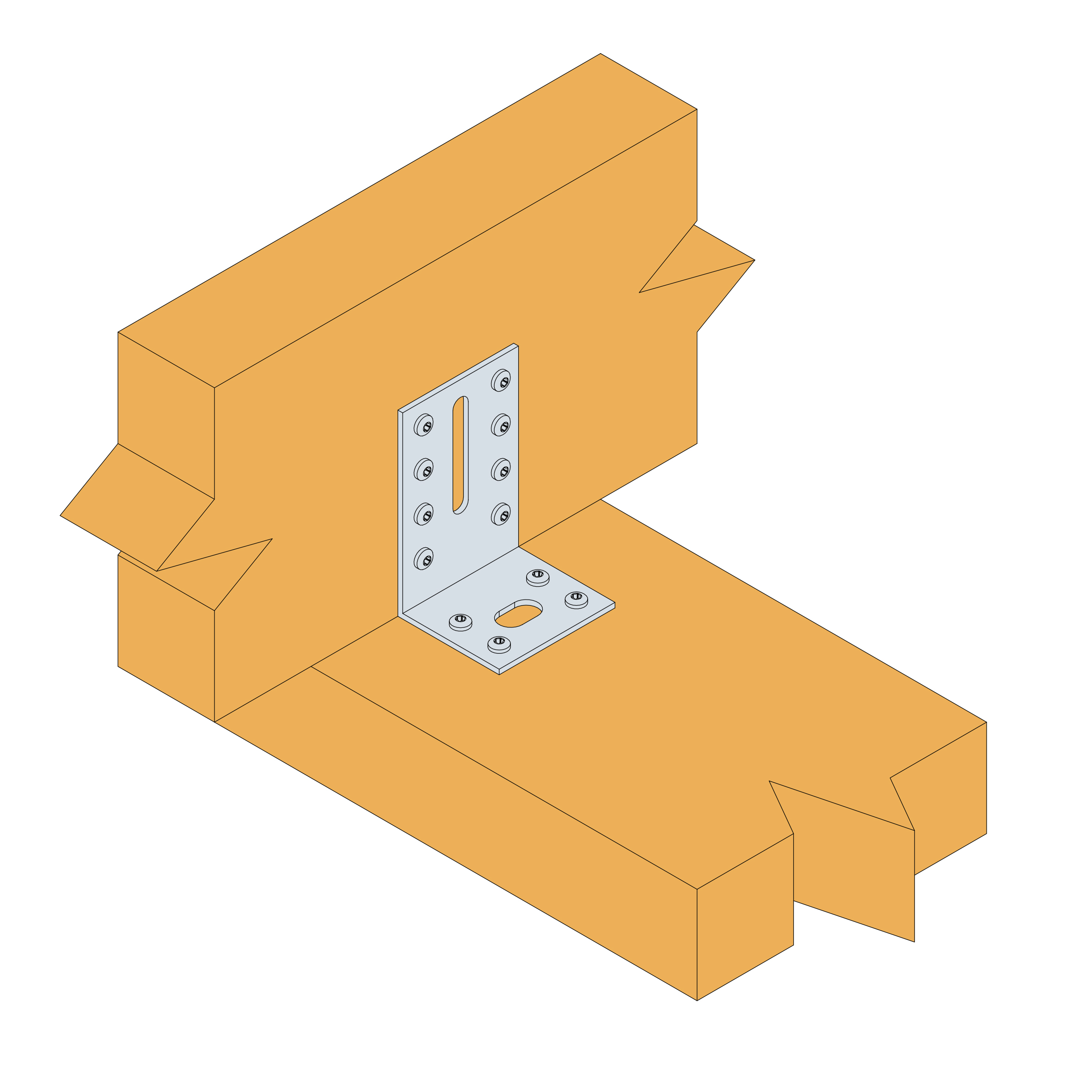

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.

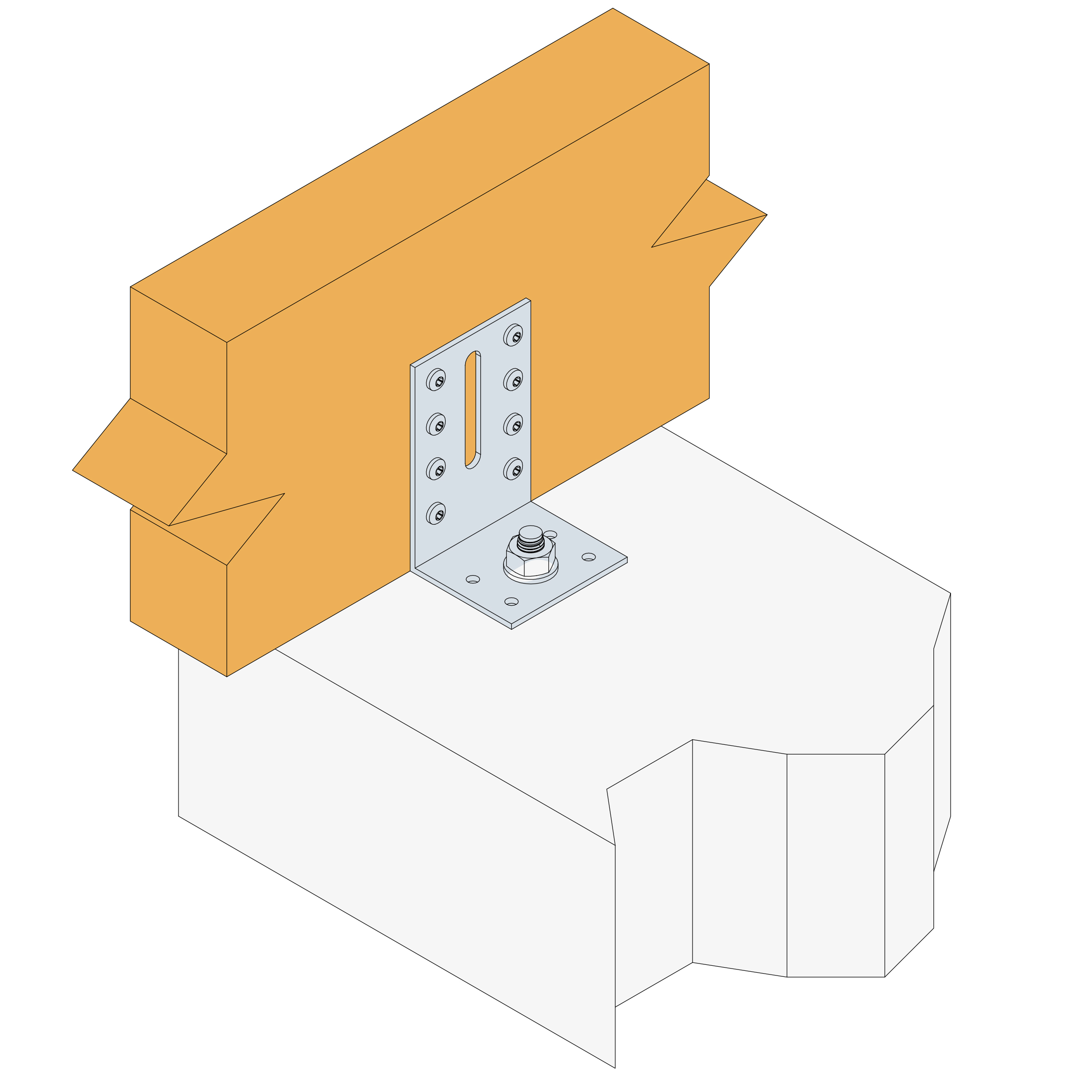

  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Verwante producten

CAD en BIM-bibliotheek

2D

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA446/2

EA1064/2.5

EA954/2.5

EA444/2

EA754/2

EA534/2

EA756/2

3D

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA446/2

EA1064/2.5

EA954/2.5

EA444/2

EA754/2

EA534/2

EA756/2

3D Simplified

EA664/2

EA442/2

EA844/2

EA554/2

EA644/2

EA666/2

EA446/2

EA1064/2.5

EA954/2.5

EA444/2

EA754/2

EA534/2

EA756/2

ZIP-pakketten
