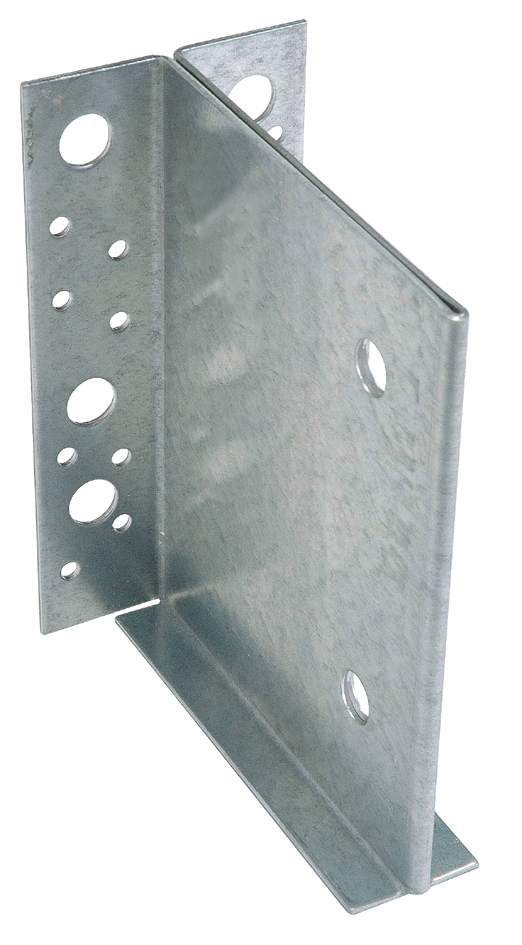

Beugel met insteekblad

Beugels met insteekblad zorgen voor een discrete verbinding. Via de onderhiel wordt de beugel juist op het houtdeel aangebracht zodat de pennen eenvoudiger gemonteerd kunnen worden.

Technisch gegevensblad

CE-Markering

ETA

EPD

Gegalvaniseerd staal Z275

Binner

Gebruiksklasse 2

Product Details

Afbeeldingen

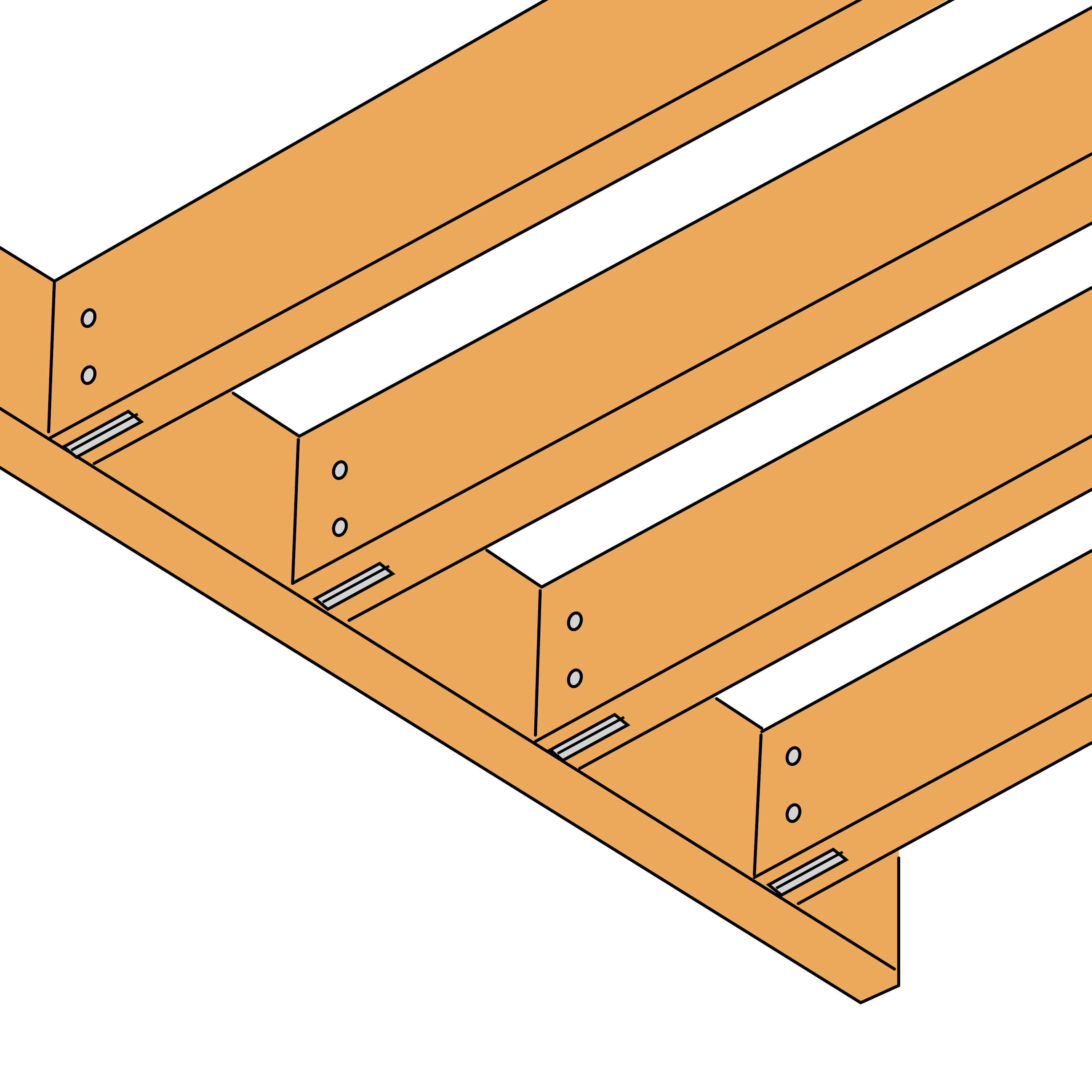

Dwarsbalkverbinding op balk

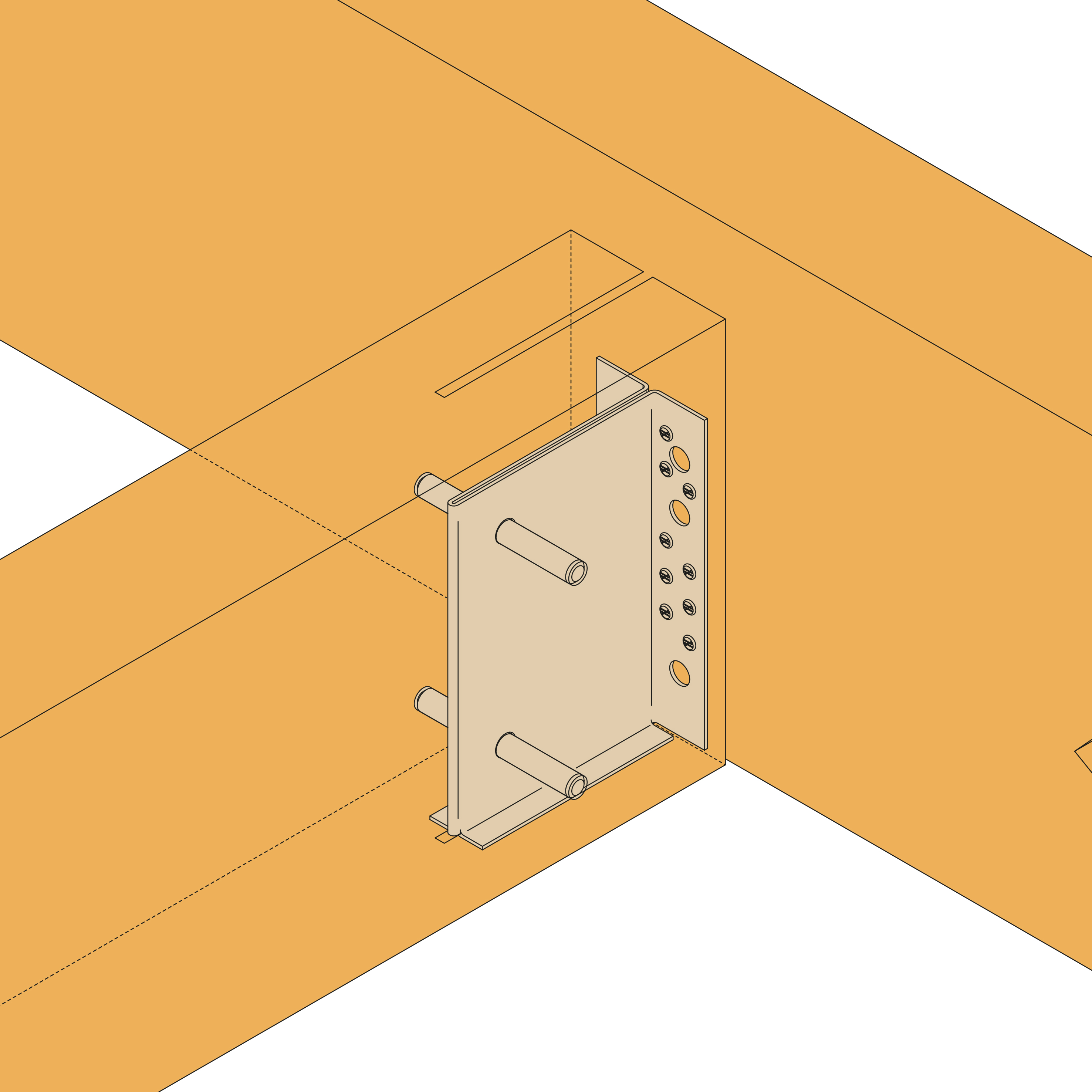

Hidden connection

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm.

Voordelen

Onzichtbare verbinding,
Bevestiging op hout,
Geoptimaliseerde plaatsing overeenkomstig de Eurocodes.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Dwarsbalken,
Gordingen,
Gladde balken en stijlen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]			Afmetingen drager[mm]	Afmetingen[mm]						Drager Boorgaten[mm]		Gedragen boorgaten[mm]	Overig
	Breedte		Hoogte[mm]	Lengte van de pennen [mm]	A[mm]	B[mm]	C[mm]	D[mm]	Dikte 1[mm]	t₂[mm]	bolvormig		bolvormig	Gewicht[kg]
	Min.[mm]	Max.[mm]	Max.[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	Dikte 1[mm]	t₂[mm]	Ø13	Ø5	Ø13[mm]	Gewicht[kg]
ETNM135/130/2	70	160	200	92	135	130	70	34	2	5.5	5	14	2	0.72
ETNM155/130/2	70	160	230	92	155	130	70	34	2	5.5	6	15	2	0.81
ETNM185/130/2	70	160	270	92	185	130	70	34	2	5.5	6	18	2	0.95
ETNM230/130/2	80	160	345	92	230	130	80	34	2	5.5	6	22	3	1.2

Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling[kN]
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R1,k = R2,k
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160
ETNM135/130/2	14.0	CNA4,0x50	2.0	STD12	11.7	12.2	13.1	14.2	15.4	16.6
ETNM155/130/2	15.0	CNA4,0X50	2.0	STD12	14.4	15	16	17.2	18.6	20
ETNM185/130/2	18.0	CNA4,0x50	2.0	STD12	17.1	17.8	18.9	20.4	22	23.8
ETNM230/130/2	22.0	CNA4,0x50	3.0	STD12	26.2	27	28.6	30.6	32.8	35.1

Karakteristieke waarden - Dwarsbalk op kolom - Hout C24

Afmetingen

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op kolom - gedeeltelijke vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R1,k = R2,k
	Aantal	Typ	Aantal	Typ	Lengte van de deuvels[mm]
	Aantal	Typ	Aantal	Typ	60	80	100	120	140	160
ETNM135/130/2	11.0	CNA4,0x50	2.0	STD12	11	11.6	12.5	13.6	14.7	15.9
ETNM155/130/2	10.0	CNA4,0x50	2.0	STD12	13.1	13.7	14.7	15.8	17.1	18.4
ETNM185/130/2	12.0	CNA4,0x50	2.0	STD12	15.5	16.2	17.3	18.7	20.3	21.9
ETNM230/130/2	18.0	CNA4,0x50	3.0	STD12	25.1	25.9	27.4	29.2	31.3	33.4

Installatie

Bevestigingen

Drager :

Ringnagels CNA Ø4,0x50 mm of vis CSA Ø5,0x40 mm,
Houtdraadbouten of bouten Ø10 mm.

Gedragen bouwdeel :

Pennen staal S235JR type STD12,
De lengte van de pennen moet bedragen kleiner dan of gelijk aan
de breedte van de dwarsbalk gedragen.

Plaatsing

Maak een verticale inkeping in de gedragen balk (6 mm breed).
Identificeer de positie van de pennen op de gedragen balk.
Boor dwars door de gedragen balk om de pennen (∅ 12 mm) erin te steken.
Maak een vlakke inkeping van 4 mm diep in de ondergrond. Deze vlakke inkeping is niet verplicht maar verbetert de esthetiek van de verbinding.
Bevestig de beugel aan de ondergrond met behulp van nagels of schroeven.
Presenteer de gedragen balk zodanig dat de boorgaten in de gedragen balk overeenkomen met die in de beugel.
Breng de pennen aan.
