Verbinders

Hoekbeugels

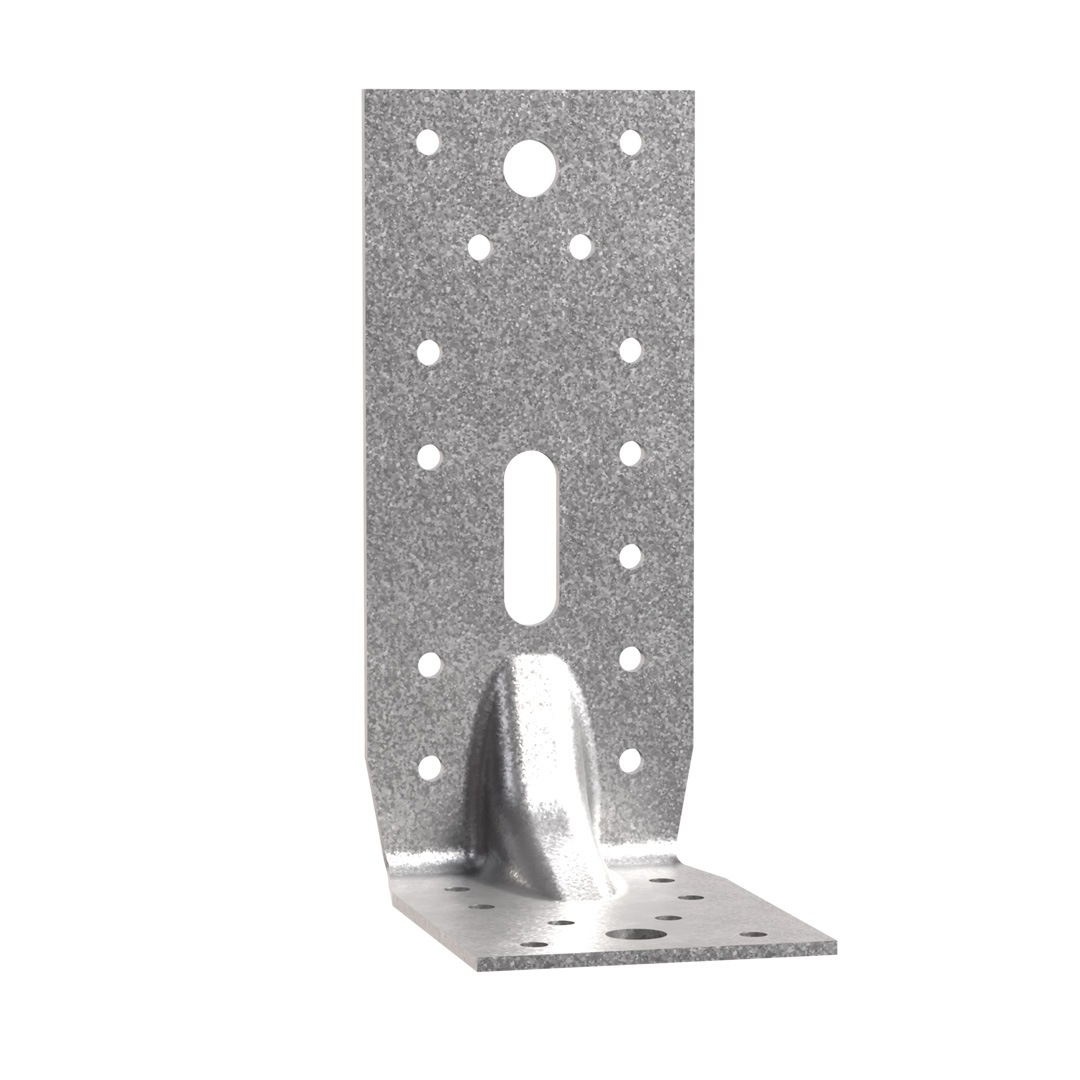

E9S/2.5

Grote verstevigde hoekijzers

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad

CE-Markering

ETA

EPD

Gegalvaniseerd staal Z275

Binner

Gebruiksklasse 2

Product Details

Afbeeldingen

C_ABR90_InstIll_Ill_Instld_ E2_EU_FR_C0.png

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346
Dikte 2,5 mm

Voordelen

Hoge stijfheid,
Veelzijdig gebruik.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen[mm]				flens B[mm]			Boorgaten in drager[mm]		Overig
	A[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig		Langwerpig	bolvormig		Gewicht[kg]
	A[mm]	B[mm]	C[mm]	Dikte[mm]	Ø5[mm]	Bolzen[mm]	Ø11x34	Ø5[mm]	Bolzen[mm]	Gewicht[kg]
E9S/2.5	152.5	94	65	2.5	14	1	1	8	1	0.29

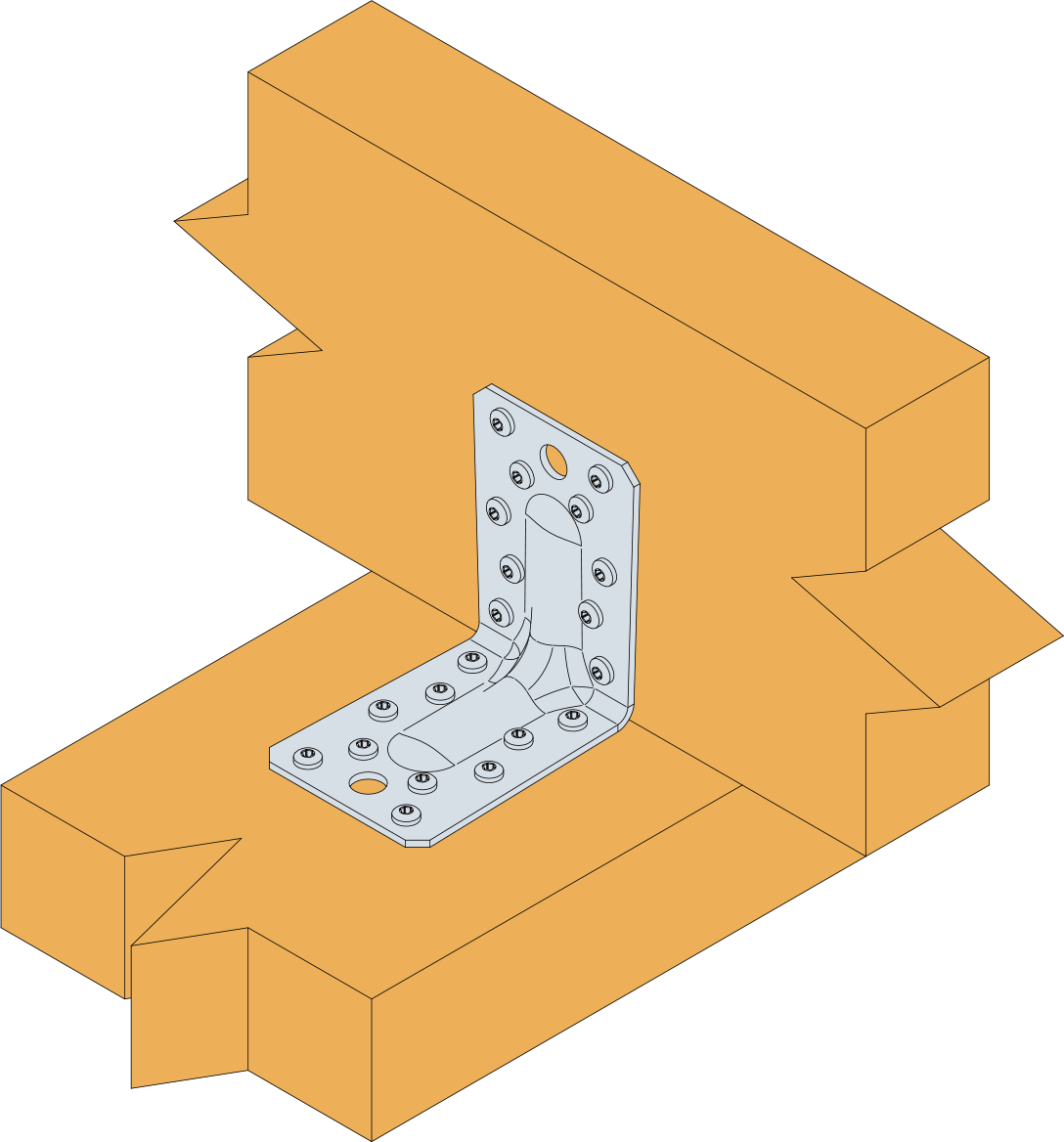

Bevestiging hout op hout type balk op balk - Verbinding met twee hoekijzers

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Vereenvoudigde karakteristieke waarden - Hout op hout
	Bevestigingen		Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	flens B	Boorgaten in drager	R₁,ₖ		R₂,ₖ=R₃,ₖ
	Aantal	Aantal	CNA4.0x35	CSA5.0x40Z	CNA4.0x35	CSA5.0x40Z
E9S/2.5	12.0	8.0	4.7	7.9	8.8	11.8

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – k_mod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

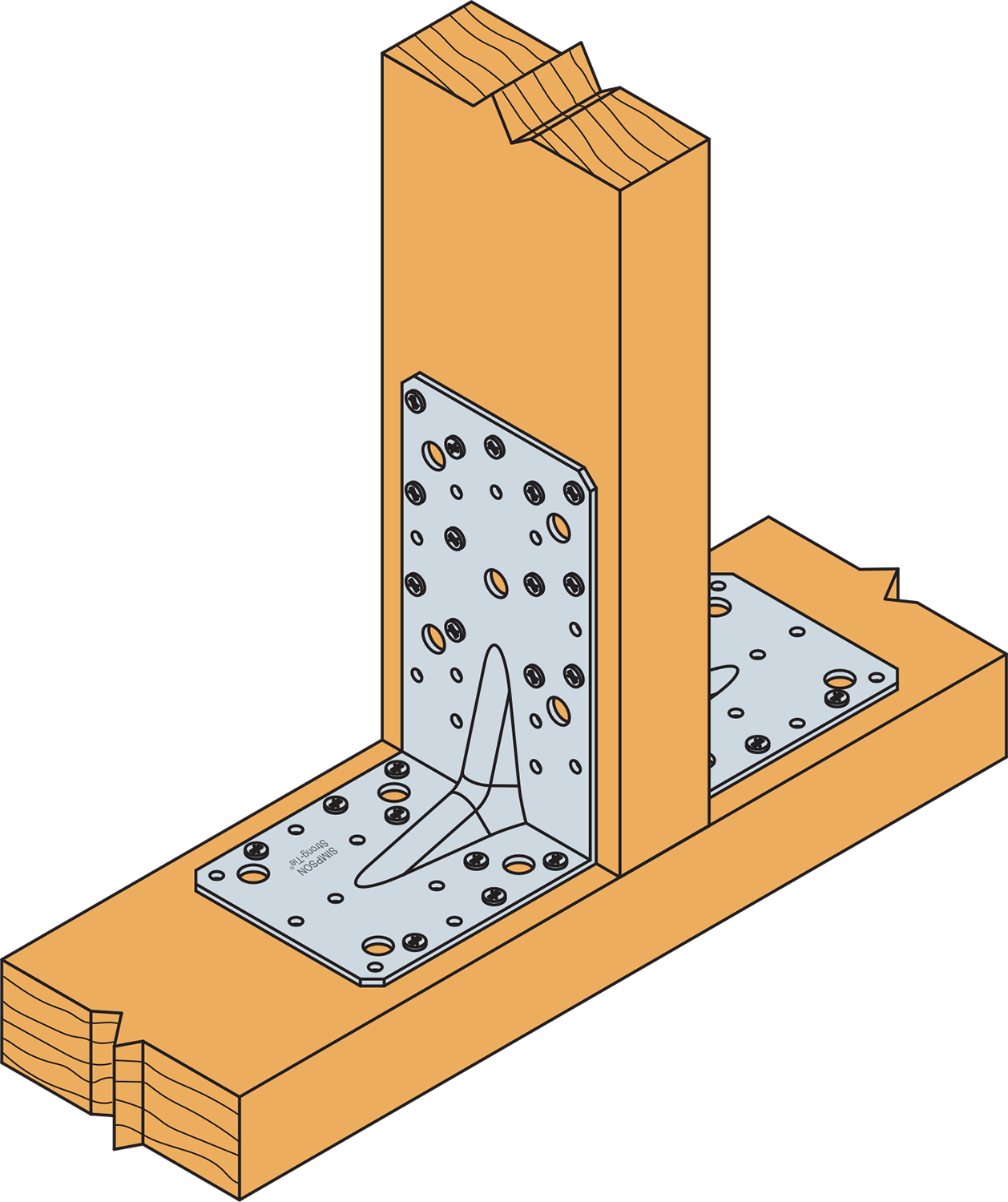

Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers

Afmetingen

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden - Hout op hout
	Bevestigingen		Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
	Boorgaten in drager	flens B	R₁,ₖ		R₂,ₖ=R₃,ₖ
	Aantal	Aantal	CNA4.0x35	CSA5.0x40Z	CNA4.0x35	CSA5.0x40Z
E9S/2.5	8.0	10.0	2.8	4.6	7	9.6

Installatie

Bevestigingen

Op hout :

Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
Bouten,
Houtdraadbouten.

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 evo M10x78
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 + zeefhuls SH M16-130

Op staal :

Bouten

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond,
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven,
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd,
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Technische opmerkingen

Technical data

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.

Certificering

Europese technische beoordeling (ETA)

eta-06-0106-2026-03-09.pdf

Geschiedenis tonen

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
