Verbinders
Hoekbeugels
END

Recht geribd hoekijzer

Het ontwerp van de hoekijzers END werd volledig herzien om de inzetbaarheid te vergroten.

Technisch gegevensblad
Gebruiksklasse 2
Gebruiksklasse 2
EPD
EPD
Binner
Binner
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275

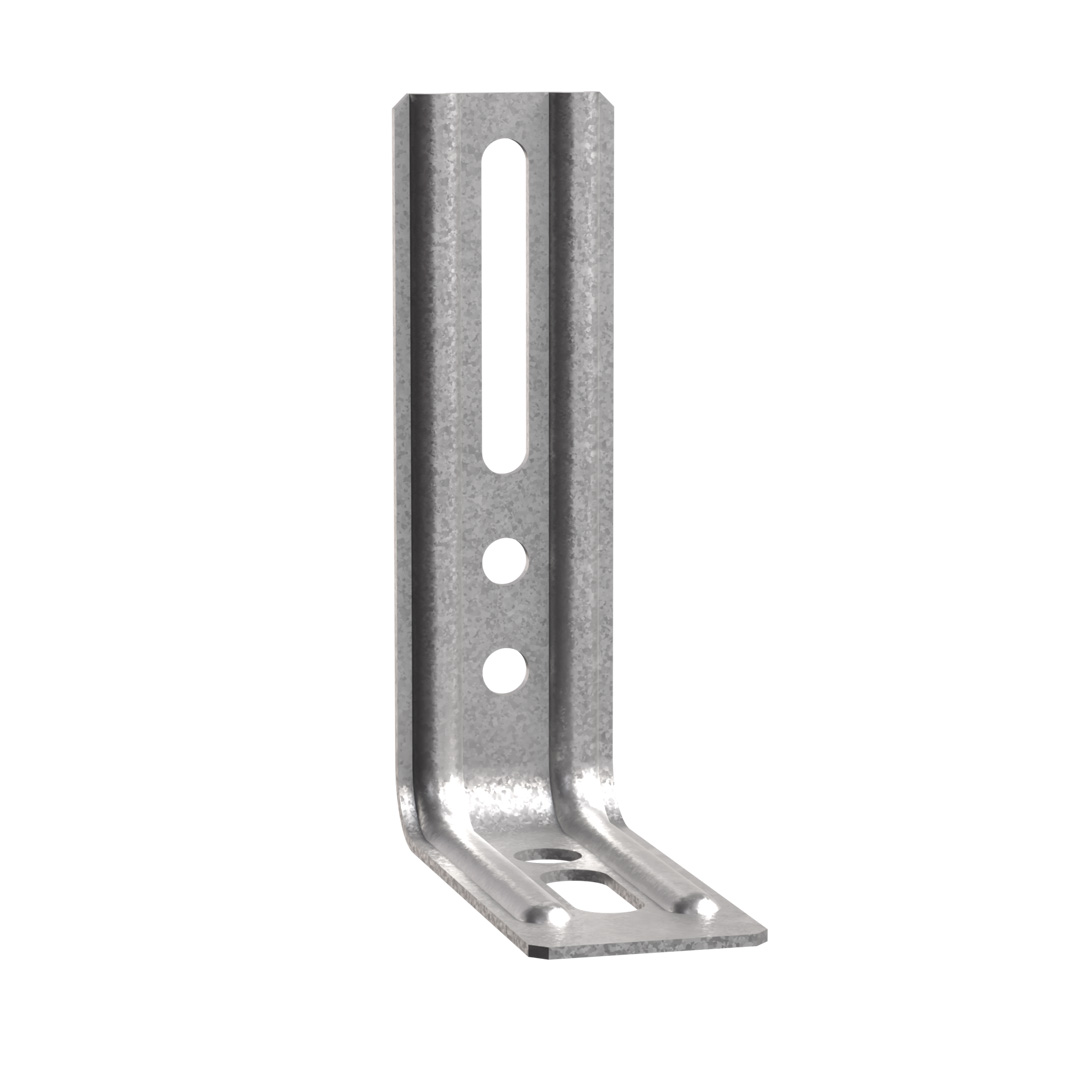

END main image

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,5 mm.

Voordelen

  • Uitgebreid assortiment voor een brede waaier aan gebruikstoepassingen,
  • Bruikbaar op hout en beton,
  • Sleufgaten voor gemakkelijk afstellen van verbindingen,
  • Vermelding van de sterkte op het hoekijzer,
  • Voldoet aan de DTU36.5.

Toepassing

Ondergrond

  • Drager : hout, beton, staal enz,
  • Gedragen bouwdeel : ramen en deuren uit pvc, hout, aluminium, staal enz.

Toepassingsgebieden

  • Bevestiging van binnen- en buitenramen en -deuren enz,
  • Sleufgaten voor gemakkelijk afstellen van verbindingen,
  • Vermelding van de sterkte op het hoekijze.

Technische gegevens

Afmetingen en toelaatbare waarden

Afmetingen

Afmetingen en toelaatbare waarden
Afmetingen en toelaatbare waarden
ReferentieDraagvermogen van de hoekverbinderVerbinder afmetingen
Other type of loadsAfmetingen[mm]flens BBoorgaten in dragerOverig
Veilige nuttige belasting volgens DTU36.5[daN]A[mm]B[mm] C[mm]Dikte[mm]bolvormigLangwerpigbolvormig Langwerpig Gewicht[kg]
R1,dØ6.5Ø6.5x20Ø6.5x30Ø6.5x45Ø9Ø9x20
END40/1.514.5 40 71.5 30 1.5----110.032
END55/1.514.5 55 71.5 30 1.5----110.036
END70/1.514.5 70 71.5 30 1.5----110.04
END85/1.514.5 85 71.5 30 1.51---110.045
END100/1.514.5 100 71.5 30 1.52---110.05
END115/1.514.5 115 71.5 30 1.53---110.055
END130/1.514.5 130 71.5 30 1.54---110.06

Installatie

Installatie

Bevestigingen

Op hout :

  • Schroeven Ø6,0 TTUFS.
  • Nagels Ø6,0,

Op beton :

  • Inslagpluggen TPP 8-60/20.

Op metaal :

  • Bouten Ø 8.

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Verwante producten

CAD en BIM-bibliotheek

2D

END100/1.5

END115/1.5

END40/1.5

END130/1.5

END55/1.5

END70/1.5

END85/1.5

3D

END100/1.5

END115/1.5

END40/1.5

END130/1.5

END55/1.5

END70/1.5

END85/1.5

ZIP-pakketten
