CCW

Anker voor gordijngevels links en rechts

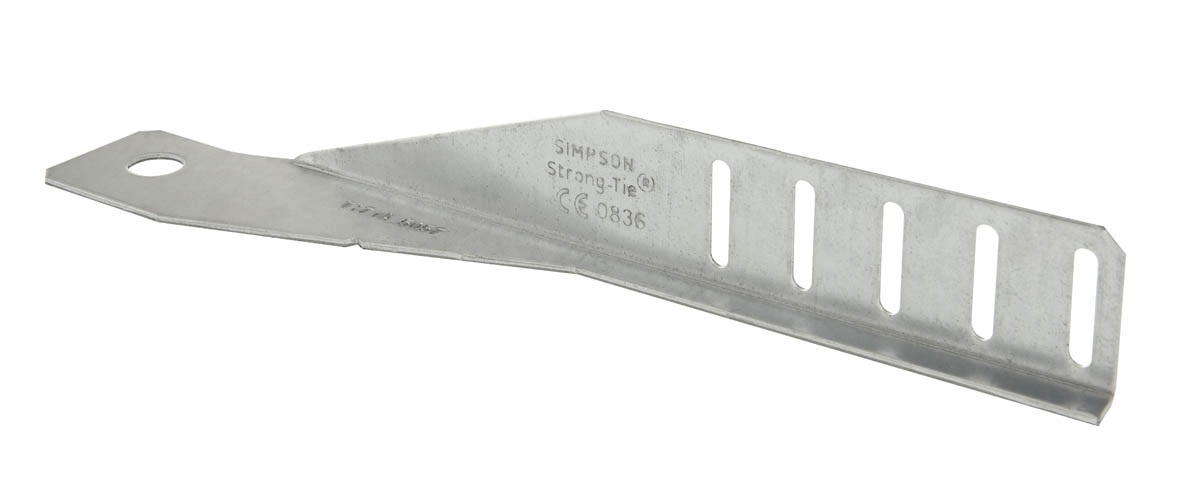

Ankers voor gordijngevels CCW, rechtse of linkse modellen, zijn hoekijzers om de houten stijlen van de gordijngevels aan een betonplaat te verbinden. Ze bieden de mogelijkheid om een afstand van 50 mm tussen de twee elementen te laten. Die ankers zijn ontworpen voor het dragen van belastingen haaks op de houtvezel (compressiespanning), en laten de stijl vrij bewegen in de richting van de vezels, tot ± 10 mm.

Technisch gegevensblad

CE-Markering

ETA

Binner

Gebruiksklasse 2

EPD

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen


Kenmerken

Product Material

Verzinkt staal S250GD + Z275,
Dikte : 2,5 mm.

Voordelen

Available in 2 versions: CCWR (right) et CCWL (left),
Easy to install
Allows free vertical deflection of the stud
Allows gap between stud and concrete
Discreet connector
Marks for limit edge distance

Toepassing

Houten elementen

timber studs

Ondergrond

Concrete minimum C20/25

Gebruik

Connection of continuous timber curtain walls to concrete structure.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen[mm]					Holes Flange C	Boorgaten in drager	Overig
	A[mm]	B[mm]	C[mm]	d[mm]	Dikte[mm]	bolvormig	Langwerpig	Gewicht[kg]
	A[mm]	B[mm]	C[mm]	d[mm]	Dikte[mm]	Ø13	Ø5x25	Gewicht[kg]
CCWR260/2	260	35.5	40	12.5	2	1	5	0.17

Karasteristieke waarden

Referentie	Draagvermogen van de hoekverbinder
	Karakteristieke waarden voor hout / beton of staal
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]

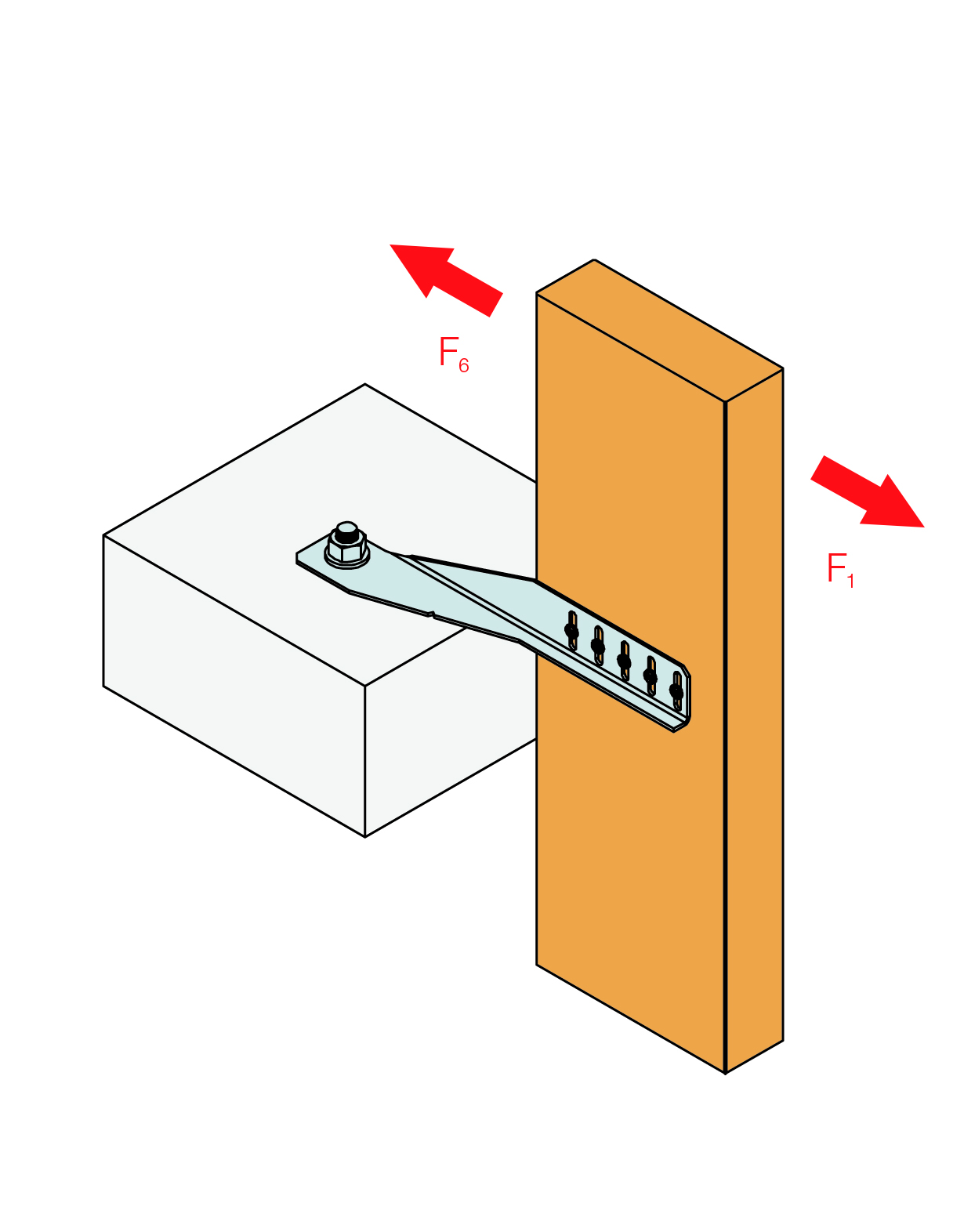

	Flens C		Boorgaten in drager		R6,k		R₁,ₖ
	Aantal	Typ	Aantal	Typ	5x CNA4.0x35	3x CSA5.0x40	5x CNA4.0x35	3x CSA5.0x50
CCWR260/2	1.0	Ø12*	**	**	9.1	6.6	6.8	6.4

De waarde van de houtskeletstijl voor spanning loodrecht op de draadrichting moet door de gebruiker worden gecontroleerd.

* Het geschikte anker moet worden gebruikt en moet voldoen aan de minimumafstanden vermeld in de overeenkomstige ETA. De waarde van het anker dient door de gebruiker afzonderlijk te worden gecontroleerd.

** Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die op de stijl kunnen worden gebruikt. De waarden verschillen naargelang van het gebruikte bevestigingselement.

Installatie

Bevestigingen

On concrete:

- 1 WA M12-104/5

- 1 BOAX-FMC M12-110/10

On timber stud:

- 5 CNA4.0x35 nails

- 3 CSA5.0x40 screws

Plaatsing

A gap from 0 to 50 mm width between the timber wall and the concrete edge is allowed.

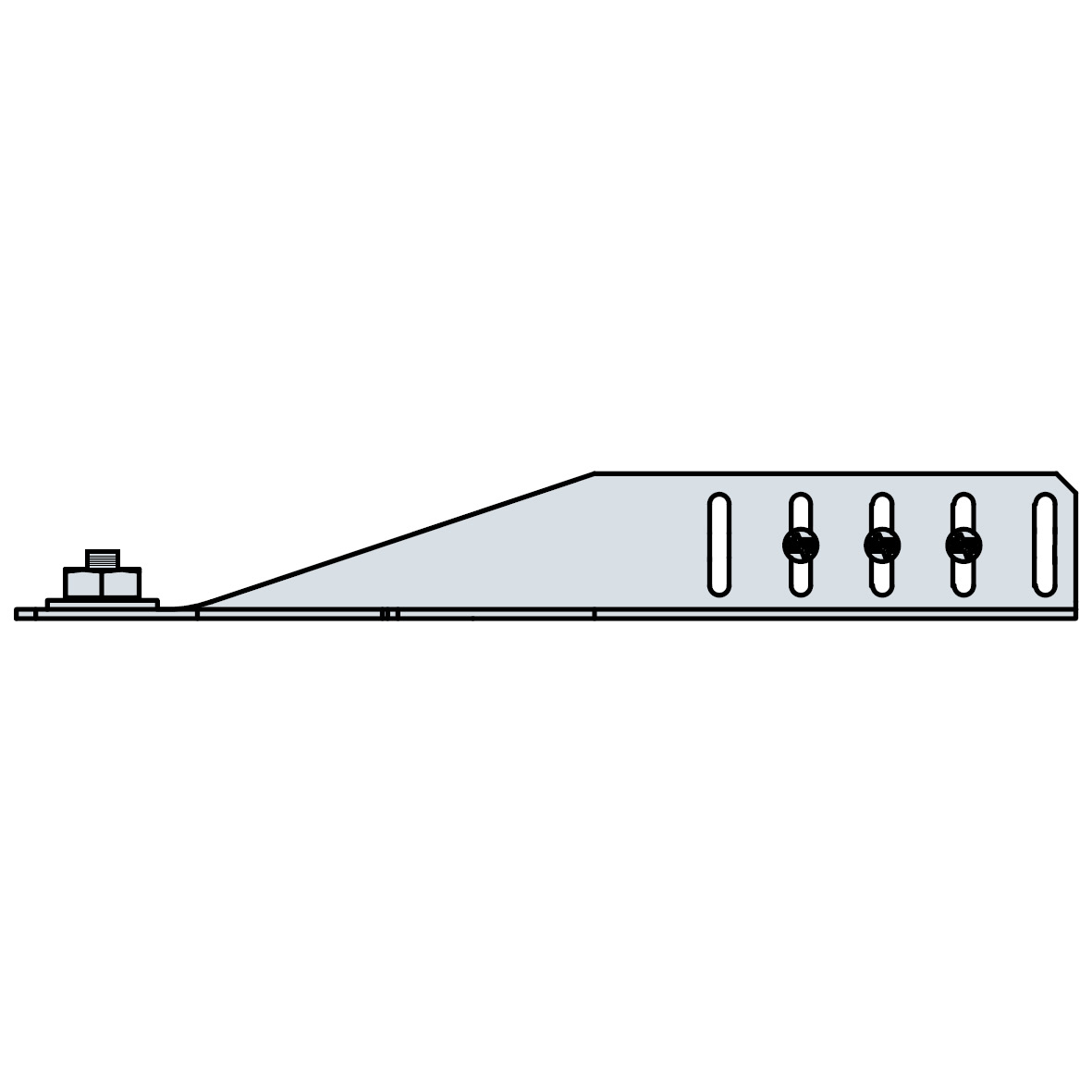

The fasteners shall be installed in the slots in the middle position as illustrated below.

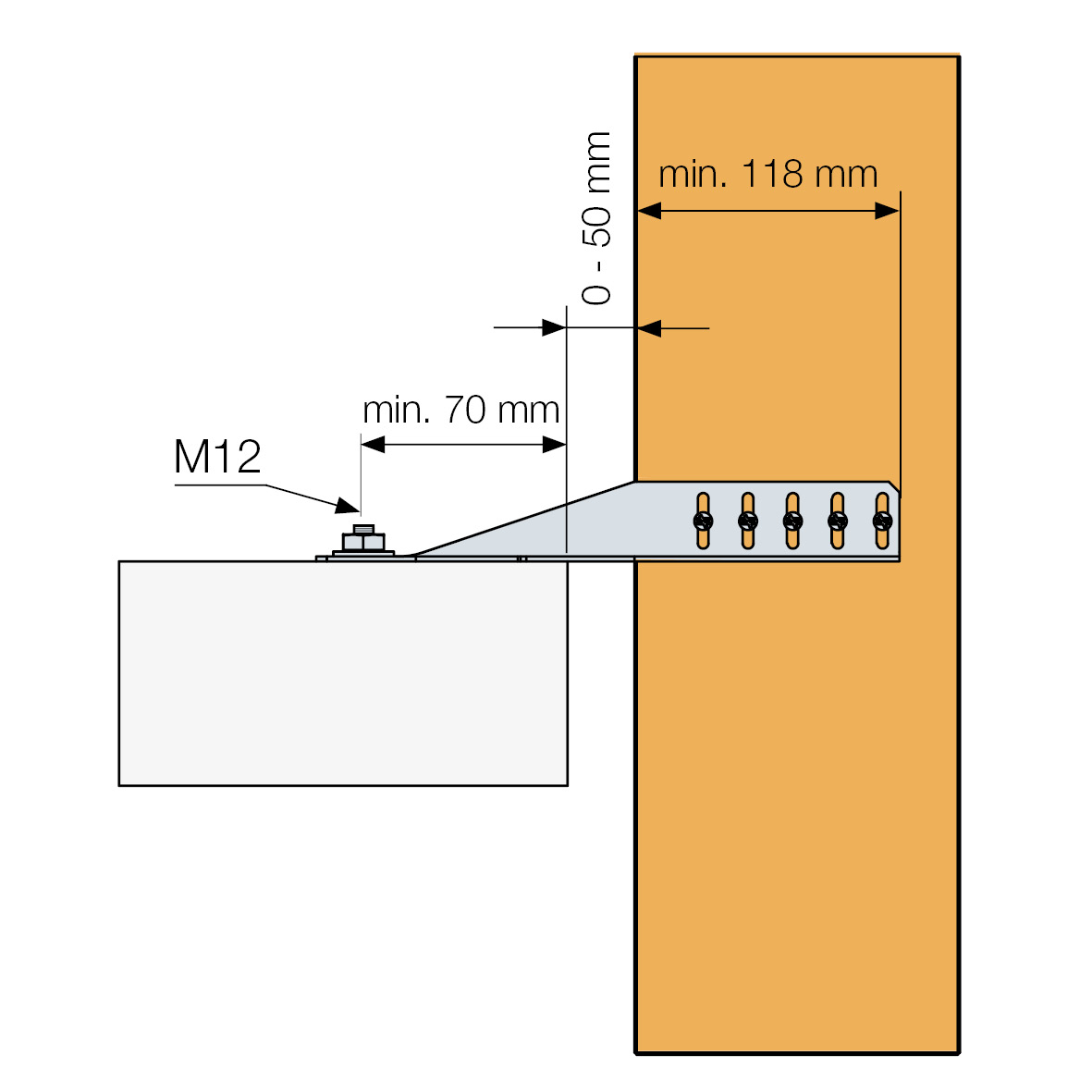

The minimum distances shall be respected as illustrated below.

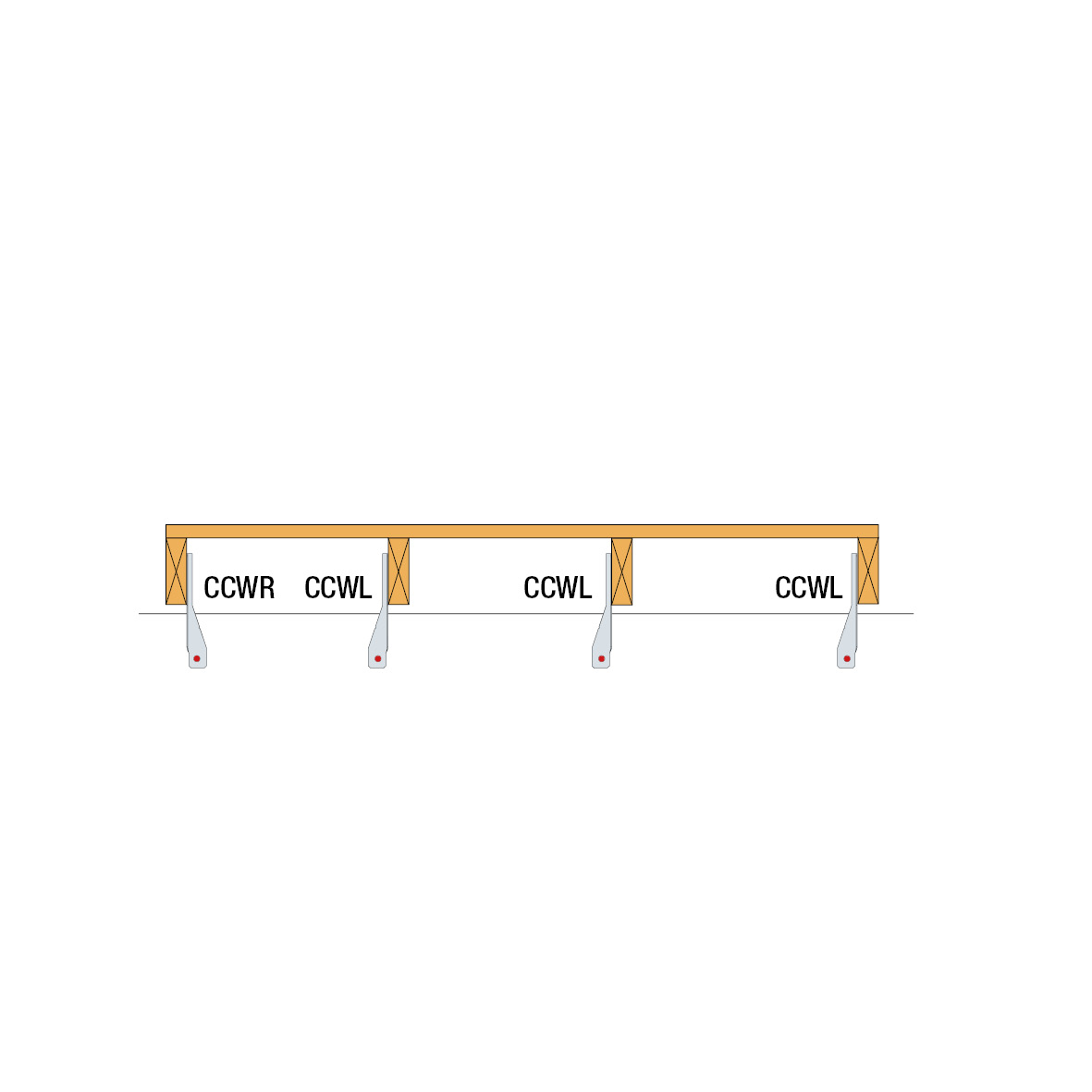

The arrangement of CCW connectors shall fulfill the two following conditions:

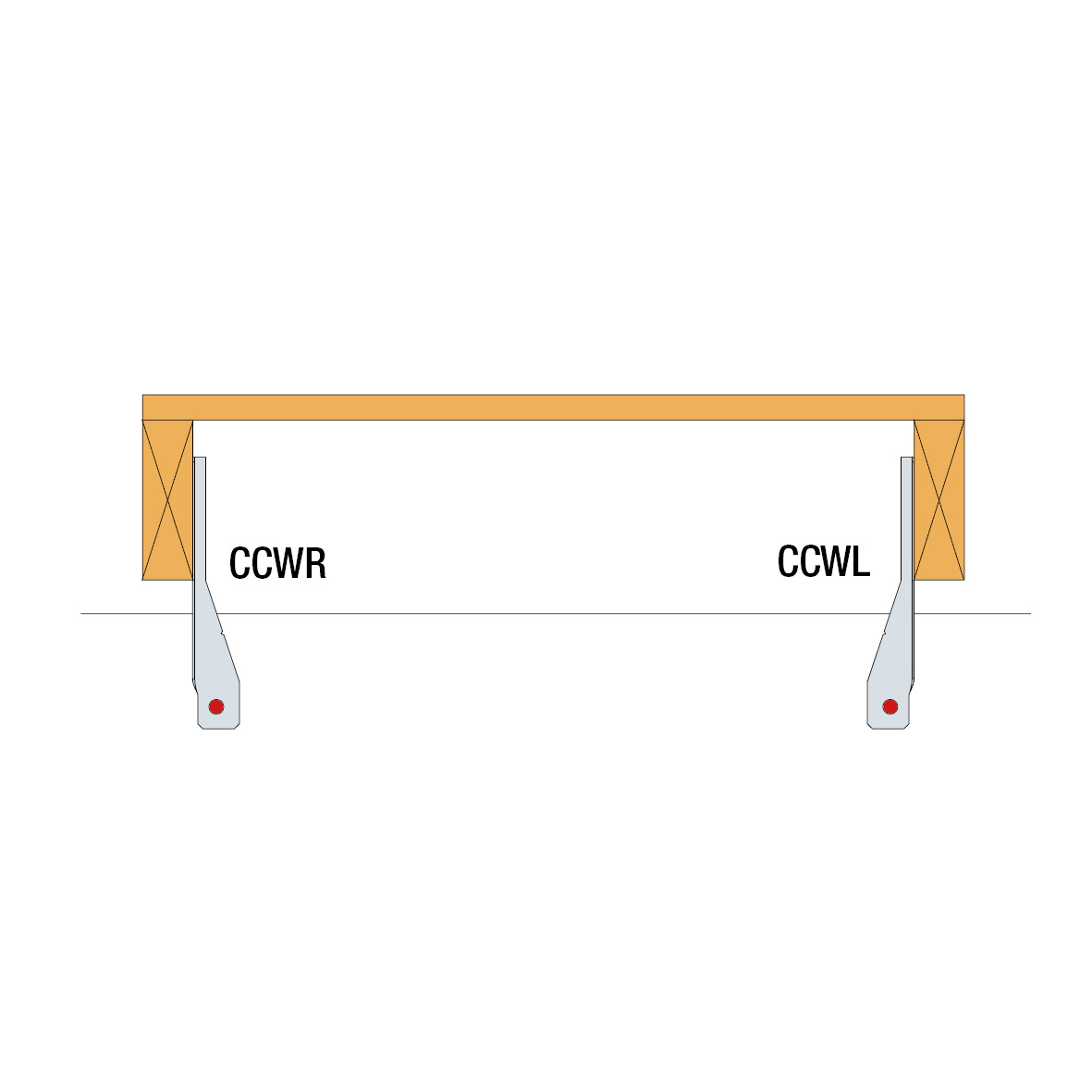

For each unite timber frame wall, no matter how long it is, there shall be at least one of each CCWR and CCWL

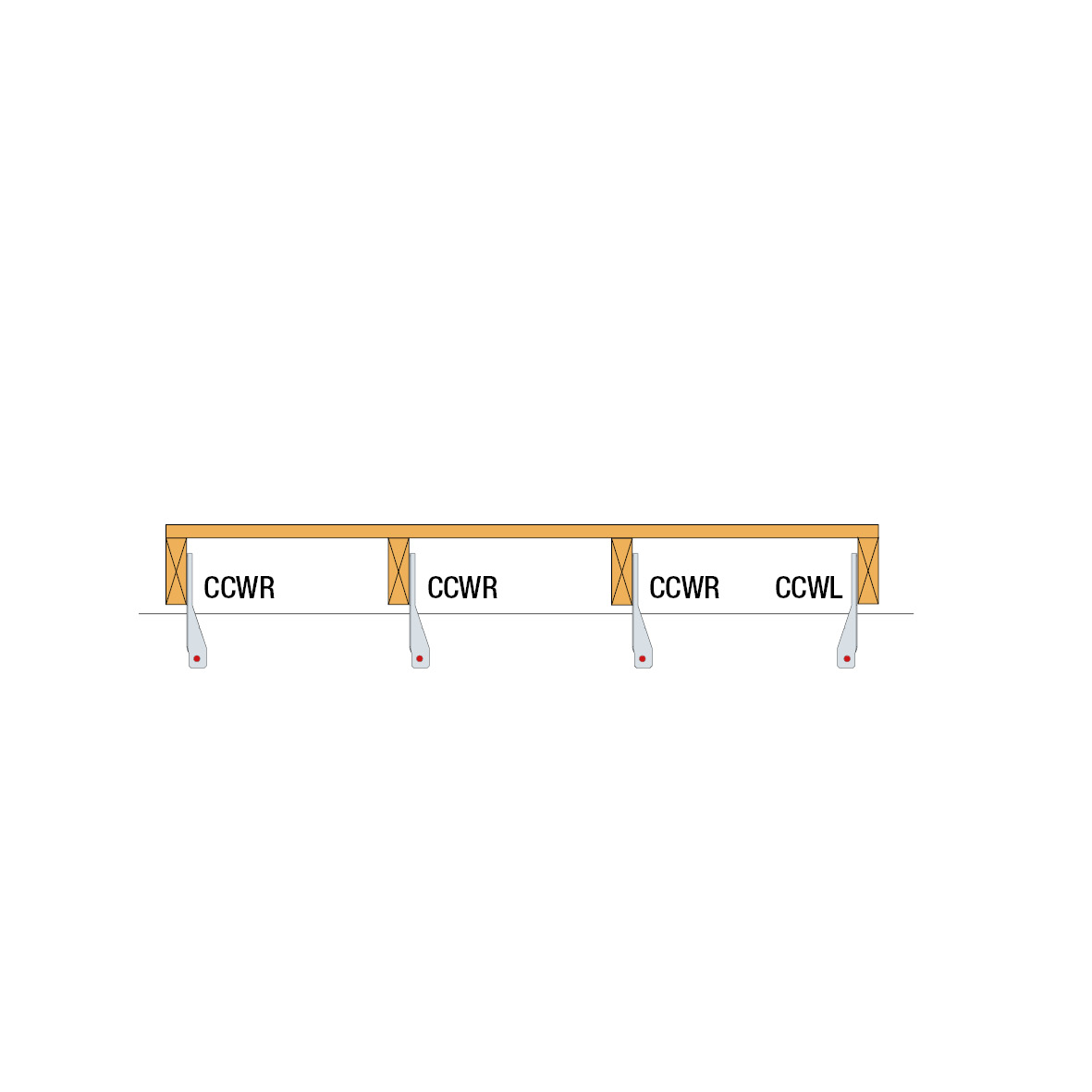

There shall be at least one CCW in the opposite way every four connector
