Stalen beugel met zwaluwstaartverbinding

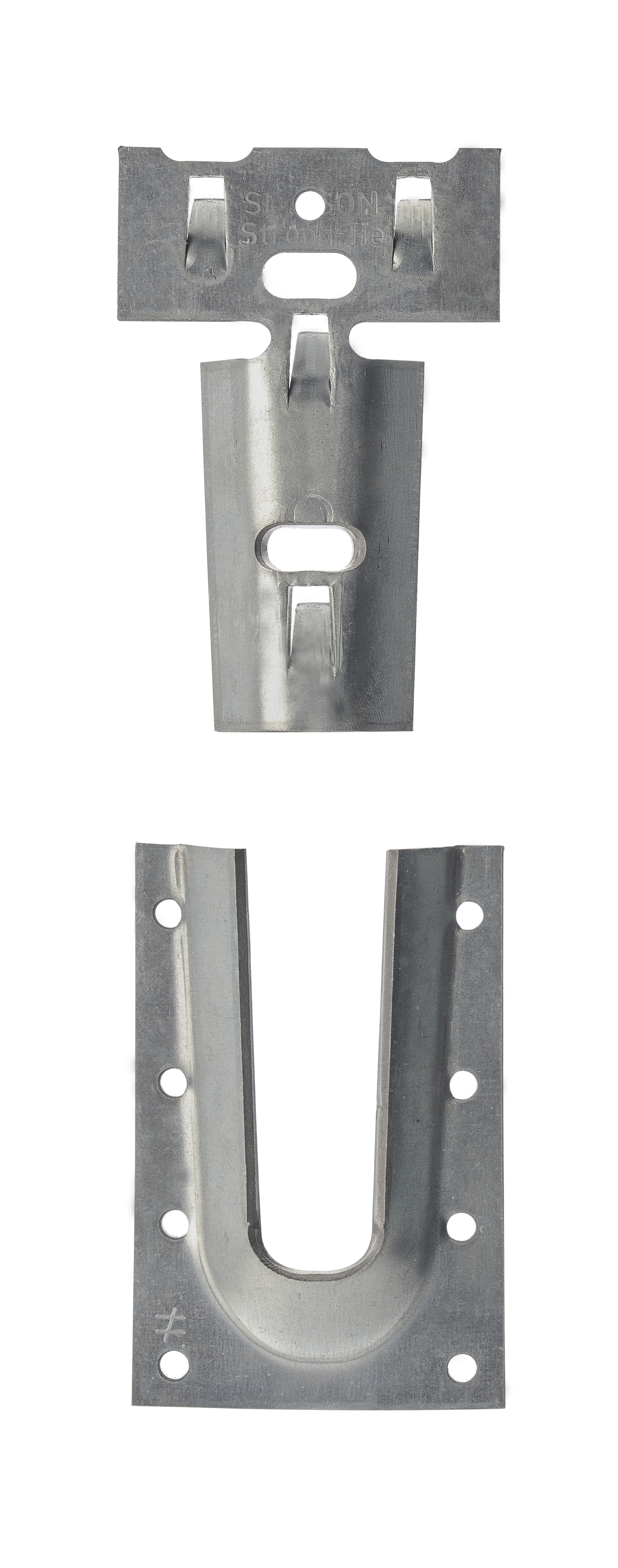

De stalen beugel met zwaluwstaart ETSN is een innovatieve en zeer discrete verbinder. Hij biedt de esthetisch verzorgde afwerking van een klassieke zwaluwstaartverbinding. Het mofeind wordt op de dragende balk geplaatst met schroeven CSA of nagels CNA, terwijl het spie-eind op de gedragen balk wordt bevestigd met de platkopschroeven SWW.

Technisch gegevensblad

CE-Markering

ETA

Binner

EPD

Brand R 60

Brand

Gebruiksklasse 2

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 3 mm.

Voordelen

Onzichtbare verbinding,

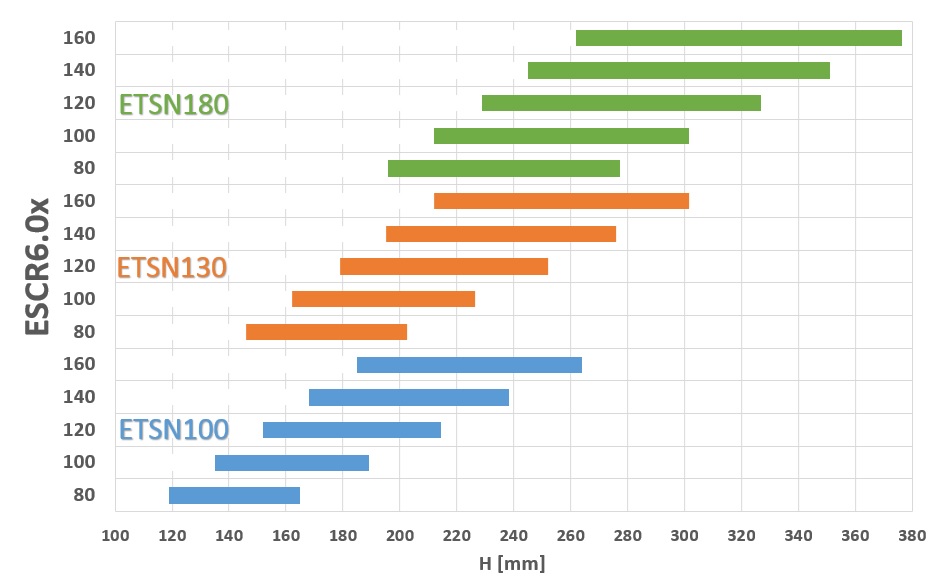

Bruikbaar in veelvuldige toepassingen met de schroeven SWW 6.0 van 80 tot 160 mm lang,
Bruikbaar met helling en/of hoek tussen gedragen en dragend bouwdeel,
Brandwerendheid van 30 minuten of 1 uur volgens bepaalde aanbevelingen. Raadpleeg onze documentatie Brandwerendheid - Betrouwbaarheid en Verbinders.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout.
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Gebruik

Bintwerk op moederbalk,
Dwarsbalk op kolom,
Uitsluitend voor hout-op-houtverbindingen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]				Afmetingen drager[mm]	Afmetingen[mm]					Drager Boorgaten[mm]	Gedragen boorgaten[mm]	Overig
	Breedte	Hoogte[mm]			Lengte van de pennen [mm]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	bolvormig	bolvormig	Gewicht[kg]
	Min.[mm]	Min β=0[mm]	Max[mm]	-15°<β<90°[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	t[mm]	Ø5	Ø6	Gewicht[kg]
ETSN100	70	*	*	*	105	100	60	70	70	3	4	3	0.16
ETSN130	75	*	*	*	110	130	65	100	100	3	8	4	0.23
ETSN180	85	*	*	*	120	180	75	150	150	3	10	5	0.37

* Depends on ESCR screw length

Karakteristieke waarden - Houten balk tot houten balk - Schroeven SWW

Referentie	Draagvermogen van de balkdrager
	Karakteristieken waarden - Houten balk tot houten balk - Volledig schroeven
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		SWW6.0x120			SWW6.0x80			SWW6.0x160
	Aantal	Typ[mm]	Aantal	Typ	Neerwaartse belasting	Spanwijdte hoogte[mm]		Neerwaartse belasting	Spanwijdte hoogte[mm]		Neerwaartse belasting	Spanwijdte hoogte[mm]
	Aantal	Typ[mm]	Aantal	Typ	Neerwaartse belasting	Min	Max.	Neerwaartse belasting	Min	Max.	Neerwaartse belasting	Min	Max.
ETSN100	4.0	CSA5,0x40	3.0	SWW	9	151	215	8	118	165	9	184	264
ETSN130	8.0	CSA5,0x40	4.0	SWW	12.7	178	252	10.7	145	203	17.8	211	301
ETSN180	10.0	CSA5,0x40	5.0	SWW	15.9	228	327	13.4	195	278	22.3	261	376

Karakteristieke waarden - houten balk aan houten paal - Schroeven SWW

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Houten balk aan houten paal
	Karakteristieke waarden - Hout C24[kN]									Bevestigingen
	SWW6.0x80			SWW6.0x120			SWW6.0x160			Drager		Spanwijdte
	Neerwaartse belasting	Spanwijdte hoogte[mm]		Neerwaartse belasting	Spanwijdte hoogte[mm]		Neerwaartse belasting	Spanwijdte hoogte[mm]		Aantal	Typ	Aantal	Typ
	Neerwaartse belasting	Min	Max.	Neerwaartse belasting	Min	Max.	Neerwaartse belasting	Min	Max.	Aantal	Typ	Aantal	Typ
ETSN100	8	118	165	8.3	151	215	8.3	184	264	4.0	CSA5,0x40	3.0	SWW
ETSN130	8.9	145	203	8.9	178	252	8.9	211	301	6.0	CSA5,0x40	4.0	SWW
ETSN180	12.9	195	278	12.9	228	327	12.9	261	376	6.0	CSA5,0x40	5.0	SWW

Installatie

Bevestigingen

Op gedragen balk :

Platkopschroef SWW 6.0 van 80 tot 160 mm lang, te kiezen volgens de hoogte van de gedragen balk en de gewenste sterkte.

Op dragende balk :

Schroeven CSA5,0x40.

Plaatsing

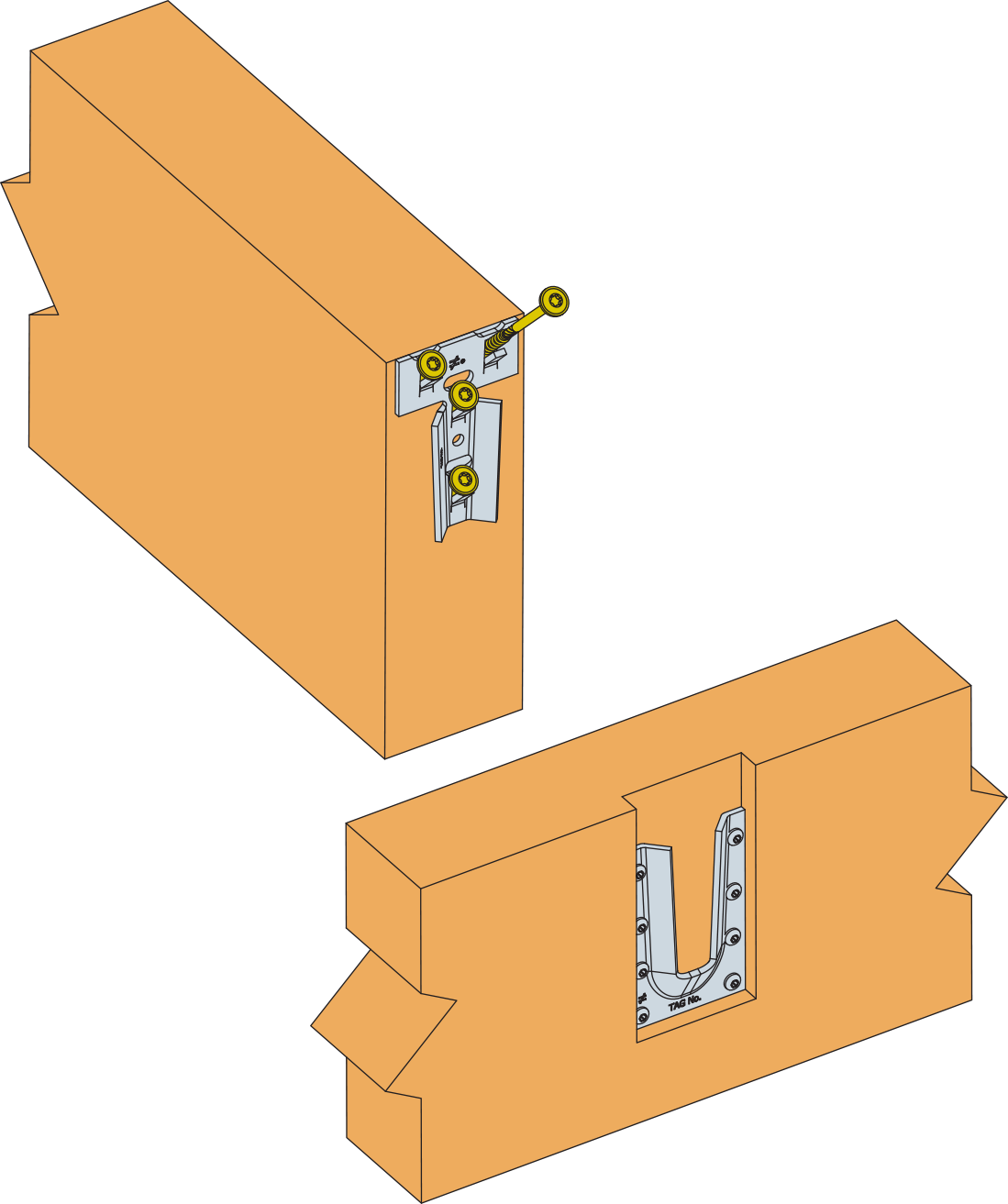

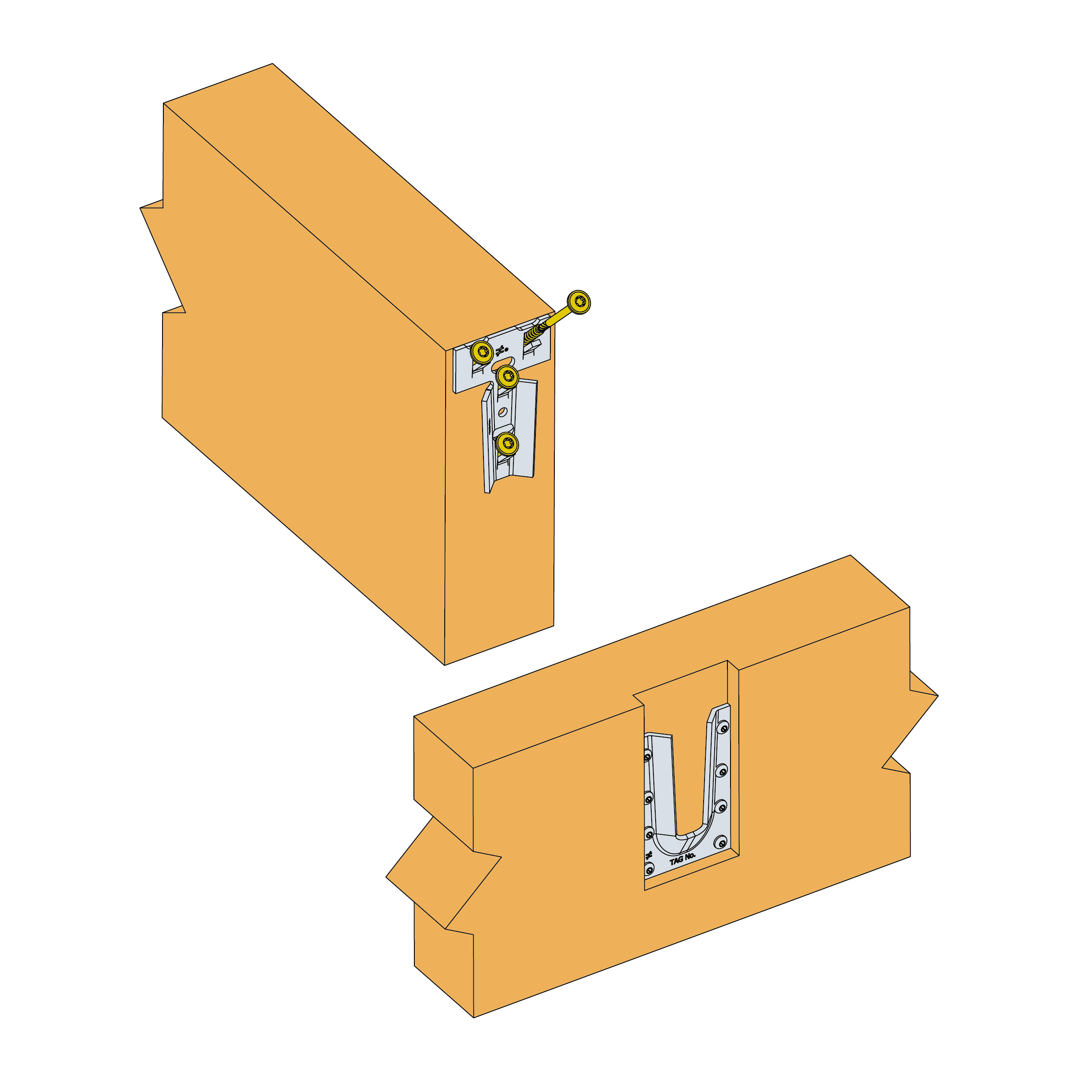

Bevestiging van het mofeind van de ETSN :

Maak de mal klaar om de vlakke inkeping te maken naargelang van het model ETSN. De mal TPSN, speciaal ontworpen voor de ETSN, staat te uwer beschikking.
Plaats de mal en voeg de schroef toe om de mal te kunnen vasthouden.
Maak een vlakke inkeping volgens de hieronder aangegeven afmetingen (in mm) :

ETSN	Breedte van vlakke inkeping	Hoogte van vlakke inkeping	Diepte van vlakke inkeping
100	60	100	12
130	65	130	12
180	75	180	12

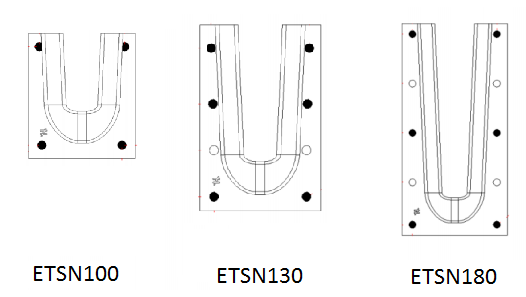

4. Bevestig het mofeind van de ETSN met behulp van de schroeven CSA5,0.

Het mofeind wordt achteraan en onder de vlakke inkeping vastgezet.

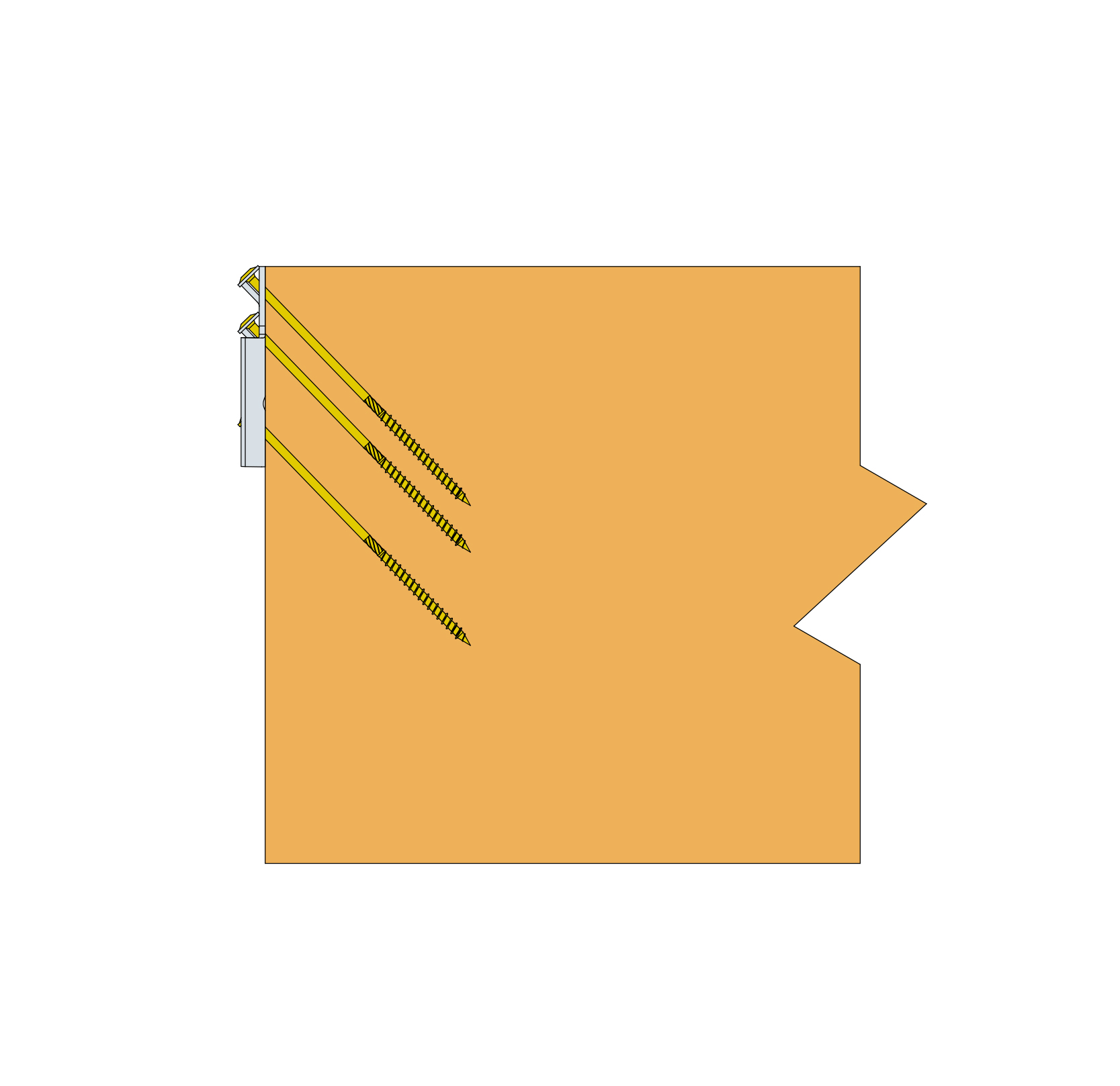

Bevestiging van het spie-eind van de ETS :

Maak de mal klaar om het spie-eind te bevestigen.
Bevestig de mal op het uiteinde van de balk met behulp van de bevestigingsschroef ∅ 5.
Plaats het mofeind, vastgezet op de mal.
Voeg de schroeven SWW Ø6 toe.

Eindverbinding :
