Verbinders
Ophangbeugels

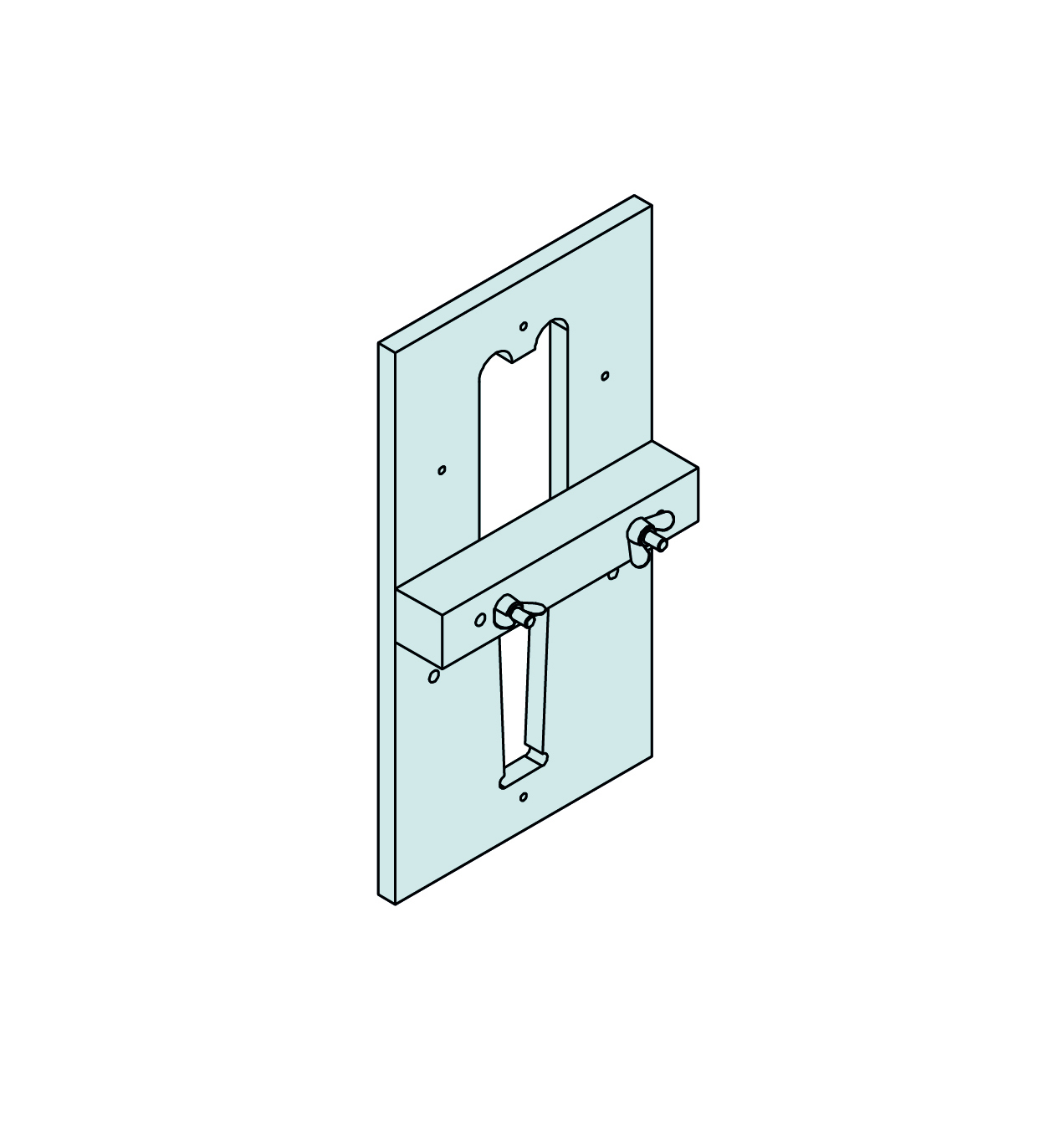

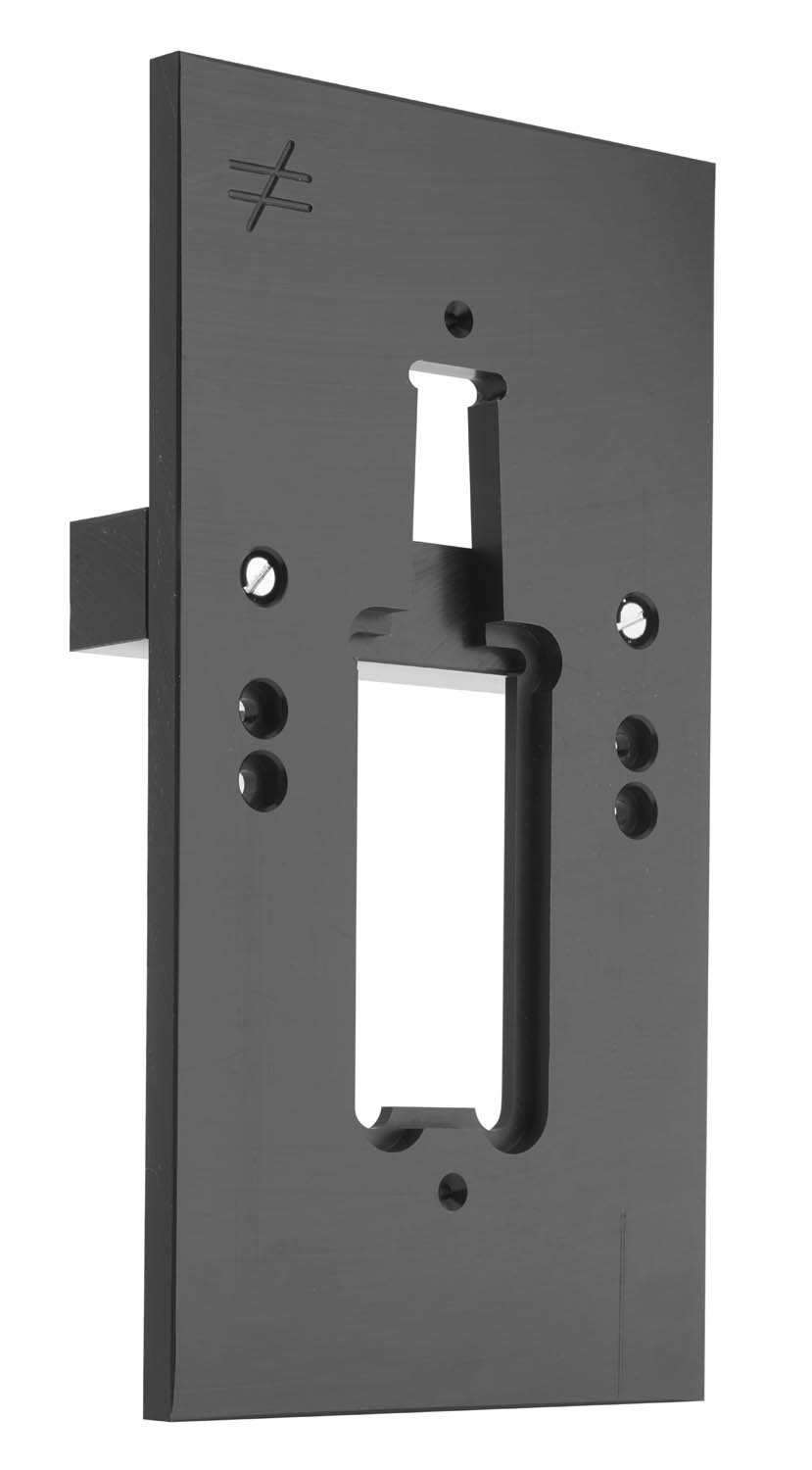

TPSN

Freesmal voor de beugel met zwaluwstaartverbinding ETSN

De mal TPSN is ontworpen voor het nodige freeswerk bij het plaatsen van de beugel met zwaluwstaartverbinding ETSN, en om de stukken te kunnen vasthouden tijdens het schroeven.

Technisch gegevensblad

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Hoge dichtheid polyurethaan, zwarte kleur.

Informatie

  • TPSN180 is bruikbaar voor de beugels ETSN100 ETSN130 & ETSN180,
  • Afmetingen van de vlakke inkeping :
ETSN Breedte van vlakke inkeping Hoogte van vlakke inkeping Diepte van vlakke inkeping
100 60 100 12
130 65 130 12
180 75 180 12



  Frees
  ETSN Malvlak 10 12 14 16
Ø kopieerring ETSN100 Malvlak 2 24/25/26 27 28/29/30 30
  Malvlak 1 28/29/30 - - -
ETSN130 Malvlak 2 20 22 24/25 25/26/27
  Malvlak 1 24 25/26/27 27/28/29 30
ETSN180 Malvlak 1 14 15/16/17 17/18/19 20
  • Het malvlak is aangeduid in de gebruiksaanwijzing.

Toepassing

Gebruik

  • Plaatsen van de ETSN op een horizontale balk of kolom.

Technische gegevens

Suitability

ReferentieVerbinder afmetingen
Afmetingen[mm]Overig
A[mm]B[mm] t[mm]Compatibel met
TPSN41022015ETSN100 ETSN130 ETSN180
