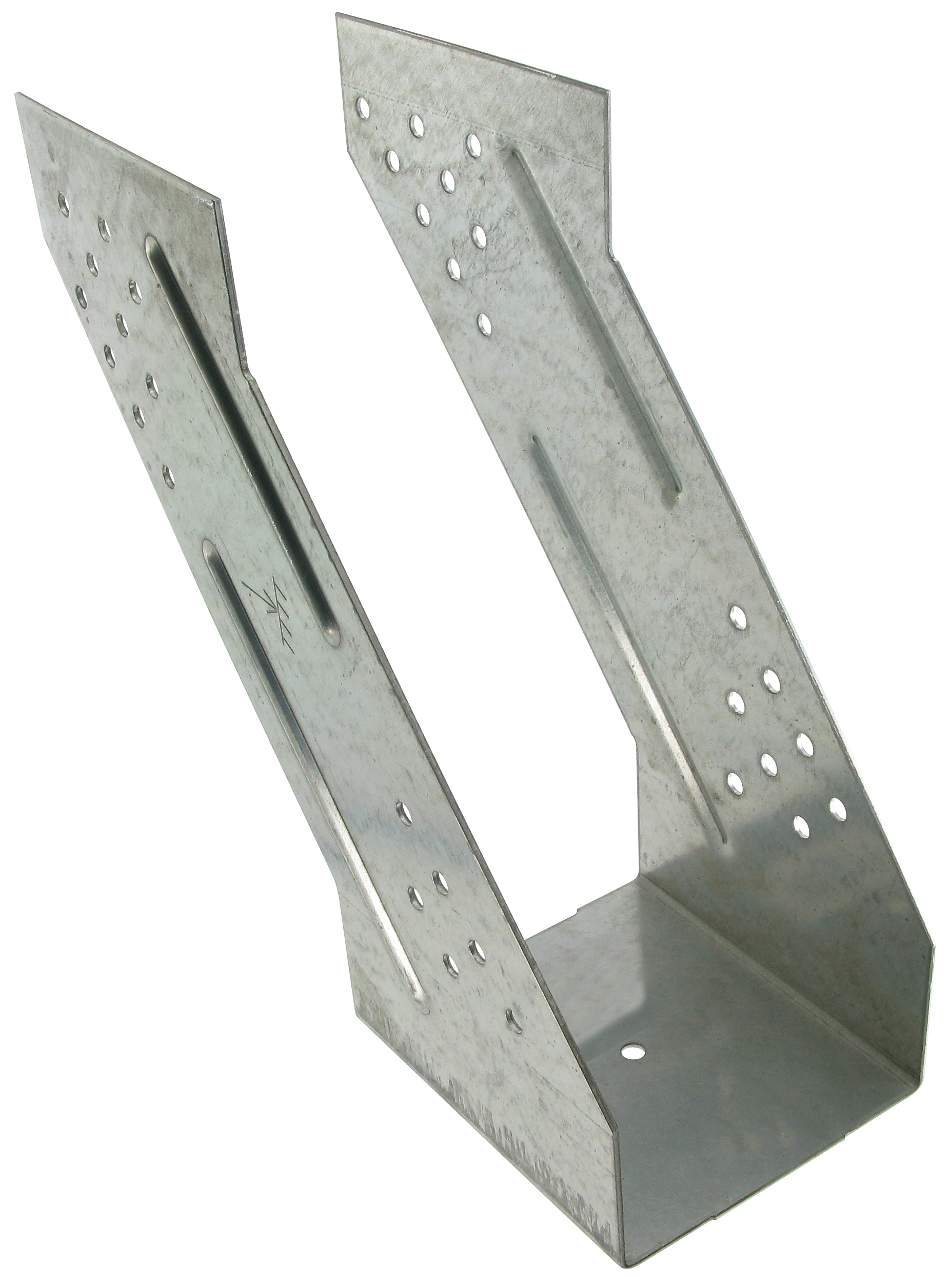

Vrijdragende balkdrager met versteviging

De vrijdragende balkdrager dient om doorlopende gordingen uit te voeren en is alleen ontworpen om dwarskrachten op te vangen. Daarom moet de balkdrager aangebracht worden op het door berekening bepaalde nulpunt van het buigend moment.

Technisch gegevensblad

CE-Markering

ETA

Label traçabilité totale

Gegalvaniseerd staal Z275

Gebruiksklasse 2

EPD

Binner

Product Details

Afbeeldingen

Uitvoering van doorlopende gordingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 1,5 mm.

Voordelen

Optimalisering van de gebruikte houtdoorsneden,
Eenvoudige en snelle montage.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, composiethout,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Areas of application

Gordingen, ...

Technische gegevens

Breedtegrenzen

Afmetingen

Referentie	Verbinder afmetingen
	Mål[mm]	Gedragen hout
	Uitzetmaat[mm]	Breedte[mm]
	Uitzetmaat[mm]	Min.[mm]	Max.[mm]
SCR380/X	380	40	80
SCR440/X	440	40	100
SCR500/X	500	40	100

Afmetingen en karakteristieke waarden

Referentie	Hanger capacity				Verbinder afmetingen							Cantilever capacity
	Bevestigingen				Gedragen hout			Mål[mm]				Product capacity - Timber to timber C24
	Gedragen bouwdeel		Drager		Breedte[mm]	Hoogte[mm]		A[mm]	B[mm]	C[mm]	Dikte[mm]	Karakteristieke waarden - Hout op hout - C24[kN]			Bevestigingen
	Aantal	Diameter ∅	Aantal	Typ		Min.[mm]	Max.[mm]					Neerwaartse belasting[kN]	Opwaarts[kN]	Zijwaarts[kN]	Voet
	Aantal	Diameter ∅	Aantal	Typ		Min.[mm]	Max.[mm]					Neerwaartse belasting[kN]	Opwaarts[kN]	Zijwaarts[kN]	Aantal	Typ
SCR64/158	14.0	CNA4.0x50	16.0	CNA4.0x50	64	158	210	64	158	90	1.5	19.2	6.3	4.9	1.0	CNA4.0x50
SCR72/214	21.0	CNA4.0x50	25.0	CNA4.0x50	72	214	285	72	214	90	1.5	30.6	11.2	5.9	1.0	CNA4.0x50
SCR76/182	14.0	CNA4.0x50	19.0	CNA4.0x50	76	182	242	76	182	90	1.5	22.3	6.8	4.9	1.0	CNA4.0x50
SCR80/210	21.0	CNA4.0x50	25.0	CNA4.0x50	80	210	280	80	210	90	1.5	30.6	11.2	5.9	1.0	CNA4.0x50

Opmerking : voor vrijdagend gelegde balken (kraagliggers) zijn de toe te passen karakteristieke waarden identiek aan die voor de standaardophangbeugels met dezlfde uitzetmaat (SCR380/X <=> SCR64/158; SCR440/X <=> SCR76/182; SCR500/X <=> SCR80/210)

Installatie

Bevestigingen

Alleen geschikt voor hout op hout.

Ringnagels CNA 4,0 x 50 mm,
Houtschroeven CSA 5,0 x 50 mm.

Plaatsing

Op hout :

Teken de plaats van de gedragen balk af op de drager.
Presenteer de ophangbeugel en bevestig de flenzen voorlopig aan weerszijden.
Verstel de ophangbeugel volgens de aftekeningen, De ophangbeugel moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
Voltooi de bevestiging op elke flens.
Presenteer de gedragen balk in de ophangbeugel.
Bevestig de gedragen balk op de ophangbeugel.
Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

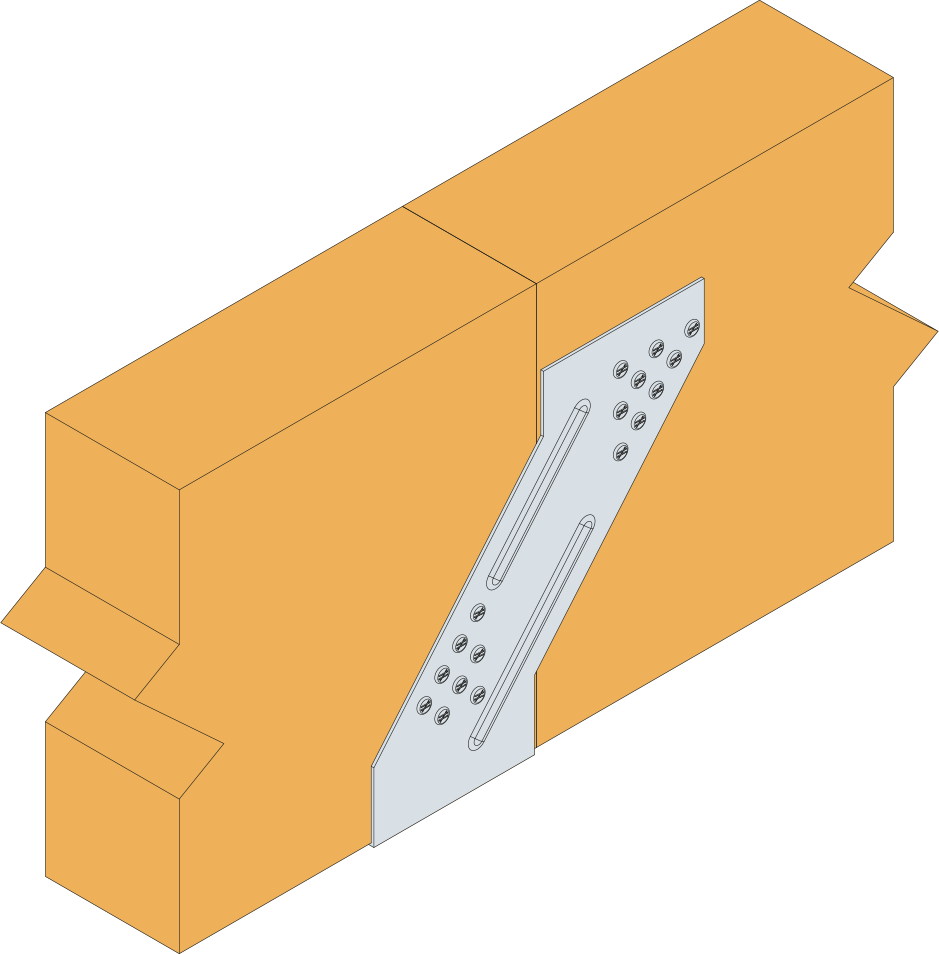

Uitvoering van doorlopende gordingen

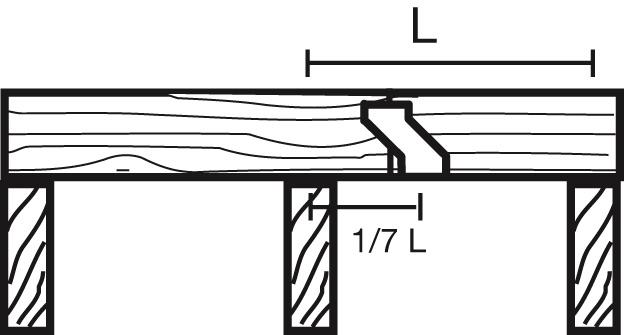

Plaatsing op het door berekening bepaalde nulpunt van het buigend moment

Certificering

Prestatieverklaring (DoP)

nl-dop-e07-0053-04-s-2.pdf

Geschiedenis tonen

2018-07-03

nl-dop-e07-0053-issue-3.pdf

2013-04-18

nl-dop-e07-0053.pdf

Europese technische beoordeling (ETA)

eta-07-0053-2025-12-19.pdf

Geschiedenis tonen

2018-05-29

eta-07-0053-2018-04-26.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
