AB

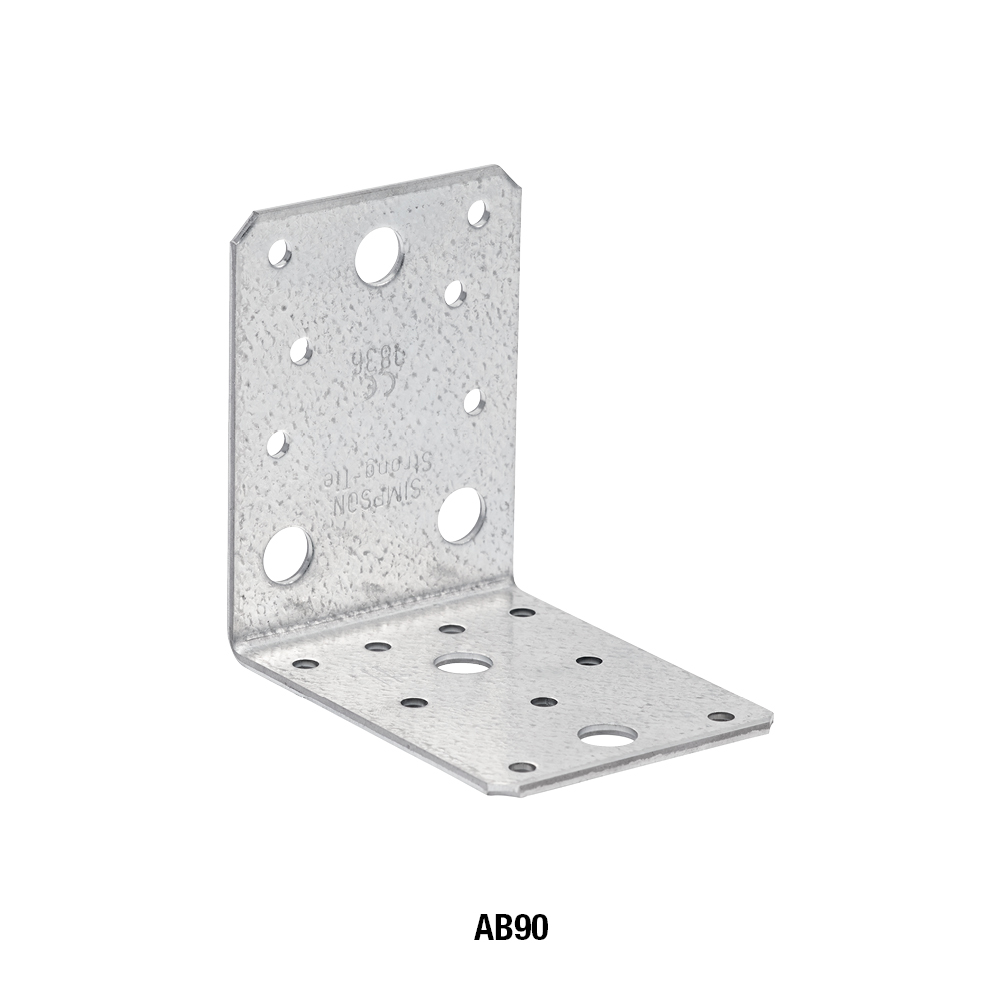

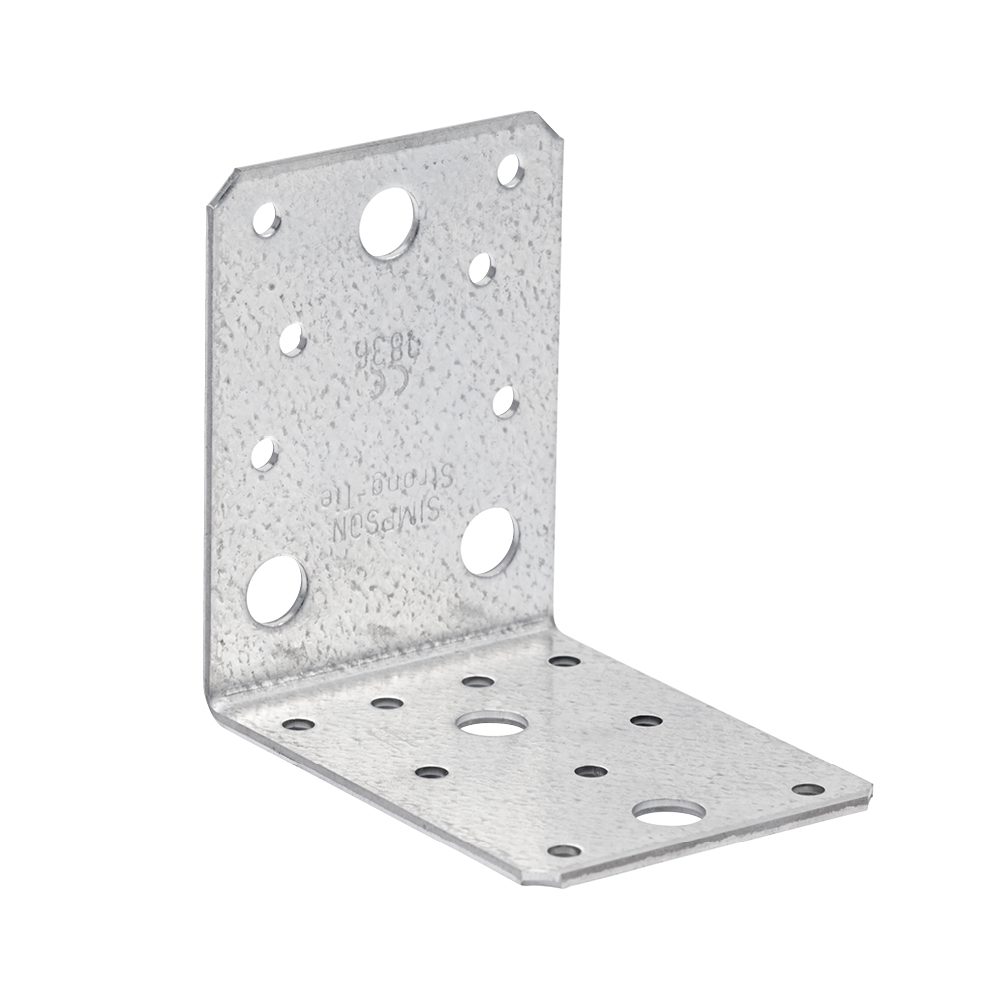

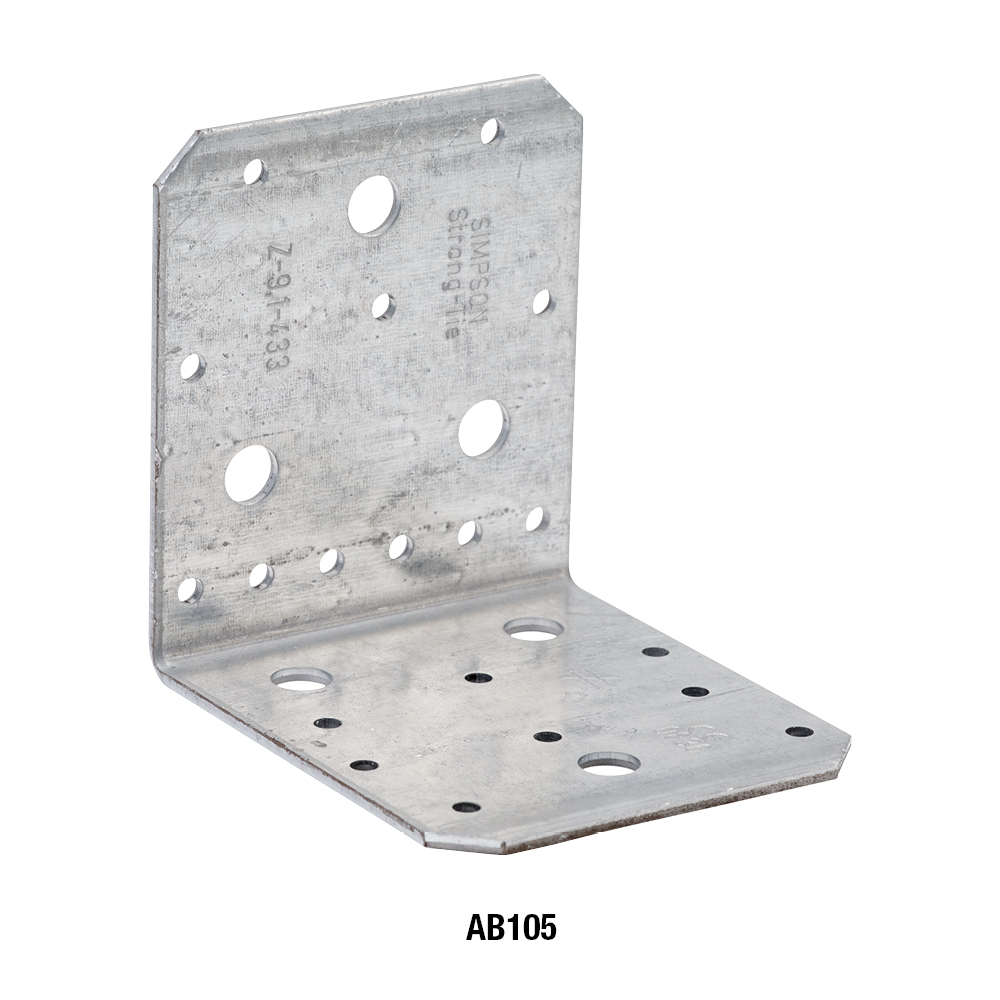

Structureel hoekijzers

De AB90-R en AB105 beugels zijn ontworpen voor structurele toepassingen toepassingen in de houtskeletbouw en vakwerkhuizen.



CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2.5 mm (AB90-R) en 3 mm (AB105).

Voordelen

  • Hoge afschuifkracht,
  • Veelzijdig gebruik.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] flens B Boorgaten in drager
A B C t Ø5 Ø11 Ø5 Ø11
AB90 88 88 65 2.5 6 3 9 2
AB105 103 103 90 3 8 3 11 3

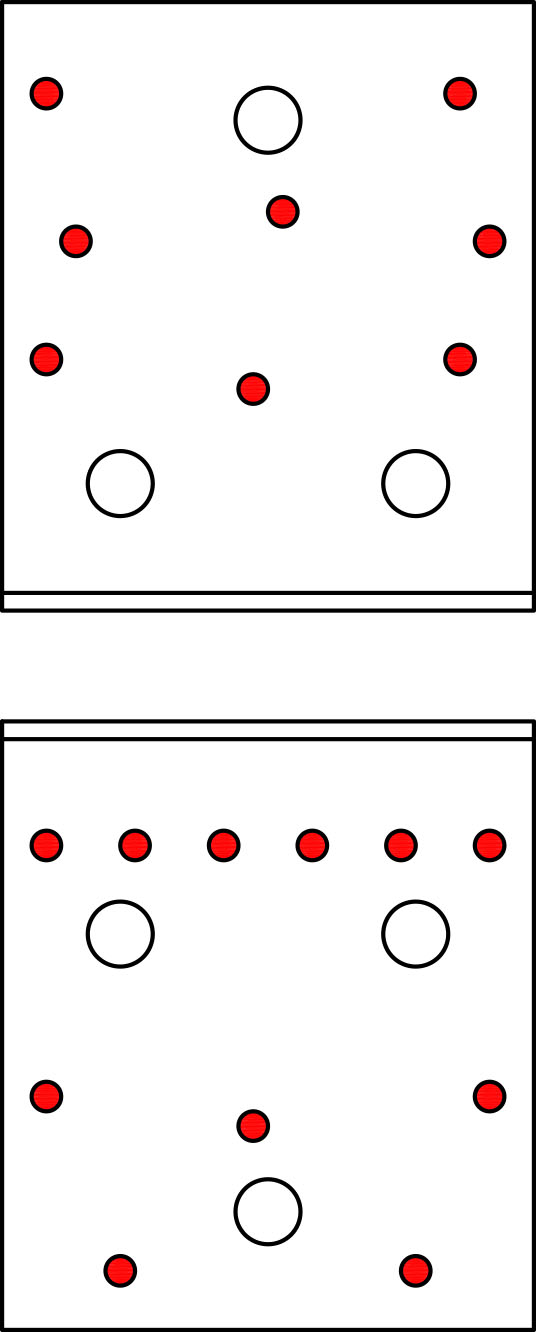

Vereenvoudigde karakteristieke waarden - Hout op hout - Volledige vernageling - Verbinding met 2 hoekijzers

Referentie Simplified product capacities - Beam to beam – Full nailing
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k* R2.k = R3.k*
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 6 9 4.3 5.3 6.9 7.7 6.8 7.1 9.4 10.4
AB105 8 11 7.2 8.7 11.5 13.1 12.2 13.3 16.9 18.1

* De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) &ndash; k<sub>mod</sub> = 0.9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

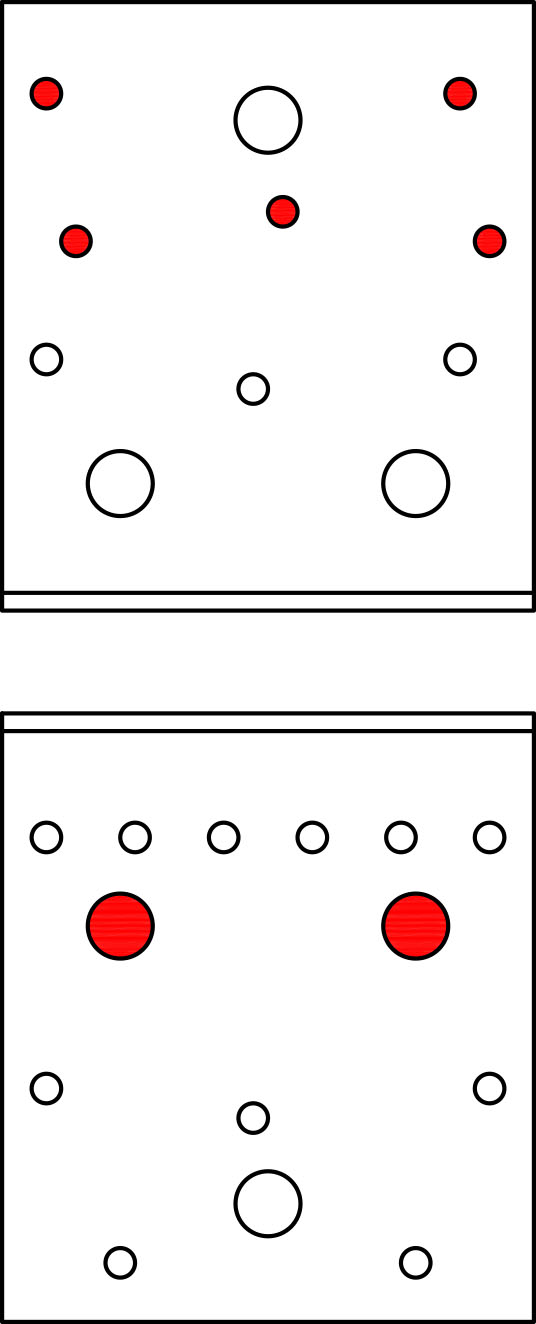

Simplified characteristic capacities - Timber beam to timber beam - Partial nailing - Connection with 2 brackets

Referentie Vereenvoudigde karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 4 - 4 - 2.6 3.2 3.6 4.5 5 5.5 6.9 7.3
AB105 4 - 5 - 4.3 5.3 6.1 7.6 3.6 4 7 7.5

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - Hout op harde ondergrong - Verbinding met 2 hoekijzers

Referentie Simplified product capacities - Timber beam to Concrete Vereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
Bevestigingen R1.k* R2.k = R3.k
flens B Boorgaten in drager CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
Aantal Typ Aantal Typ
AB90 5 CNA* 2 Ø10 6 6 6 6 4.7 5 6.2 6.6
AB105 5 CNA* 2 Ø10 12.3 12.5 12.5 12.5 4.9 5.1 6.4 6.8

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, hart- en randafstanden.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

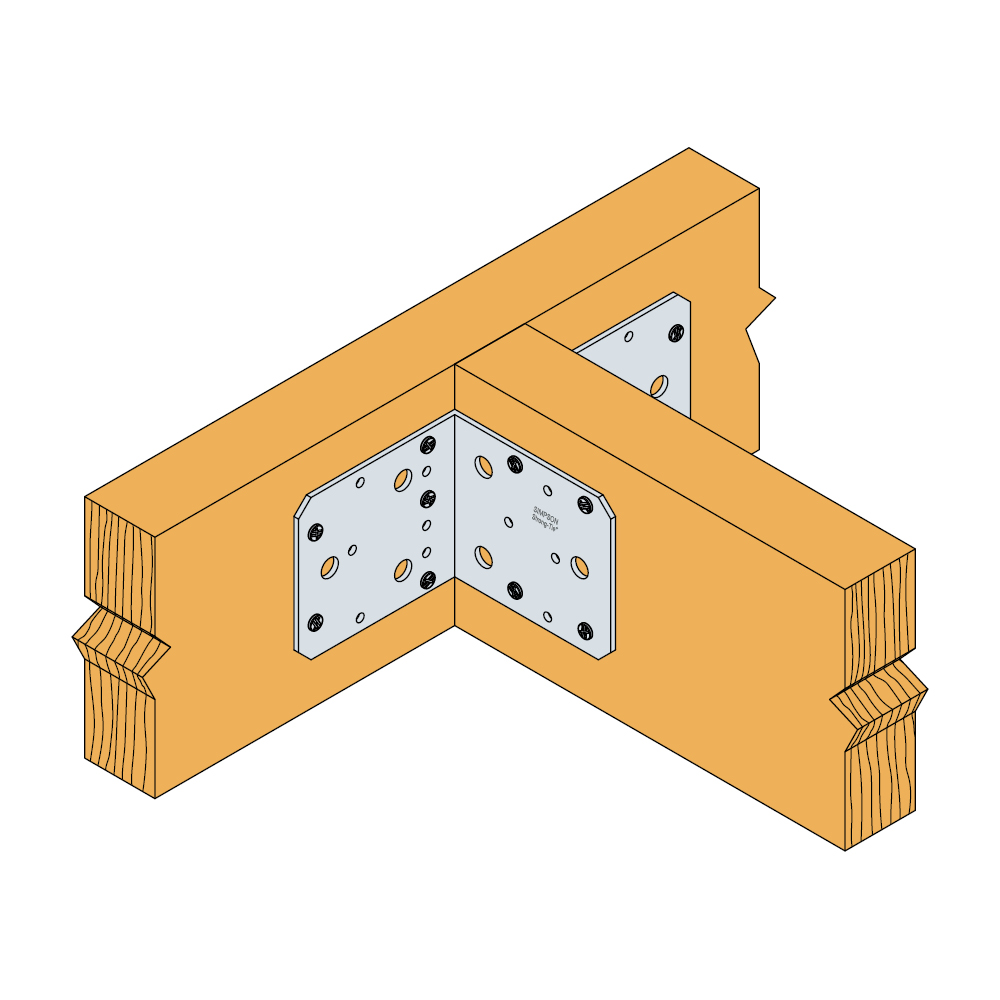

Bevestiging hout op hout type balk op balk - Verbinding met twee hoekijzers

Referentie Karakteristieke waarden - Hout op hout - volledige vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k (1)
Aantal Aantal CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 6 9 4.2/kmod^0.3 5.1/kmod^0.3 6.7/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 6.8 7.1 9.4 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 11.2/kmod^0.3 12.7/kmod^0.3 12.2 13.3 16.9 18.1 3.3/kmod^0.3 4.7/kmod^0.3

De belastbaarheid behoort tot een belastingsgroep met de wijzigingsfactor kmod.

1) R4/5,k is bepaald voor balkbreedte b = 75 mm en excentriciteit e = 130 mm. Zie ETA voor andere waarden van b en e.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Balk op balk, min. vernageling - Verbinding met 2 hoekijzers

Referentie Karasteristieke waarden - Gedeeltelijke vernageling
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k R4.k = R5.k(1)
Aantal Aantal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

De belastbaarheid behoort tot een belastingsgroep met de wijzigingsfactor kmod.

1) R4/5,k is bepaald voor balkbreedte b = 75 mm en excentriciteit e = 130 mm. Zie ETA voor andere waarden van b en e.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Verbinding hout op harde ondergrond type balk op harde ondergronf - Verbinding met 2 hoekijzers

Referentie Karakteristieke waarden - Hout balk op beton
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R1.k R2.k = R3.k
Aantal Typ Aantal Typ CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.3 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (17.5 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.4 6.8

Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.

Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

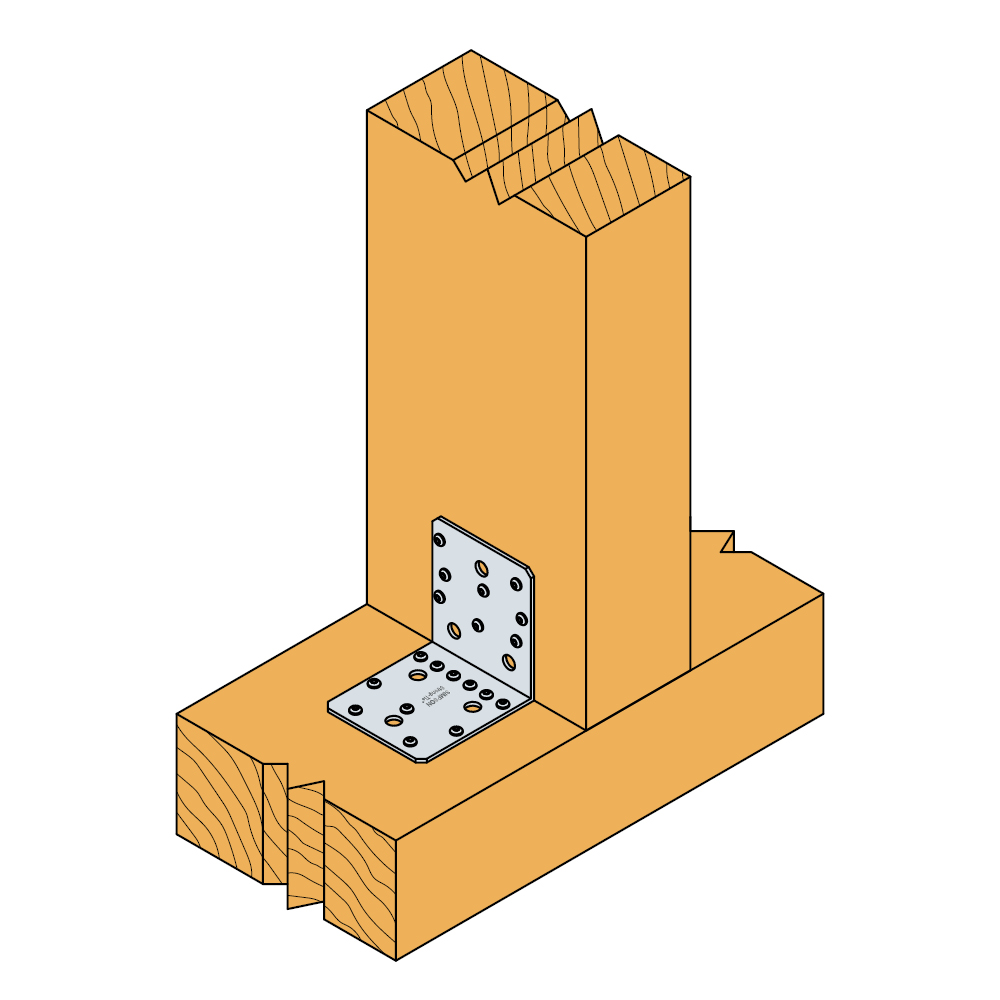

Balk op kolom - Verbinding met 1 hoekijzer

Referentie Karakteristieke waarden - Hout balk op kolom
Bevestigingen Karasteristieke waarden [kN]
flens B Boorgaten in drager R1.k R2.k
Aantal Aantal Flap turned downwards Flap turned upwards CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

The load capacity belongs to a load group with the modification factor kmod

Uitwisseling - Verbinding met 2 hoekijzers

Referentie Product capacities - Beam to beam
Bevestigingen Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN]
flens B Boorgaten in drager R2.k = R3.k
Aantal Aantal CNA4.0x40 CNA4.0x60
AB90 9 6 7.2 10.2
AB105 11 8 13.3 18.1

Example:

2 angle brackets AB105 in a beam-beam assembly, load group: short: kmod = 0,9. Minimum nailing with CNA4,0x40 nails. Purlin width b = 100 mm.

Loads: F1,d = 1,8 kN and F4,d = 1,1 kN working e = 105 mm above the beam.

R1,d = table value x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,35 = 3,6 kN

The load value is available in the ETA since the width of the purlin b and the distance e are different from the values stated.

R4,d =  ((2,4 x 100 + 72) / (105 - 2,5) / 1,35 = 2,3 kN); (8,2 / 1,35 = 6,1 kN)) = 3,6 kN

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
  • Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
  • Bouten;
  • Houtdraadbouten.

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker WA M10-78/5 of WA M12-104/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

  • Bouten.

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Technische gegevens

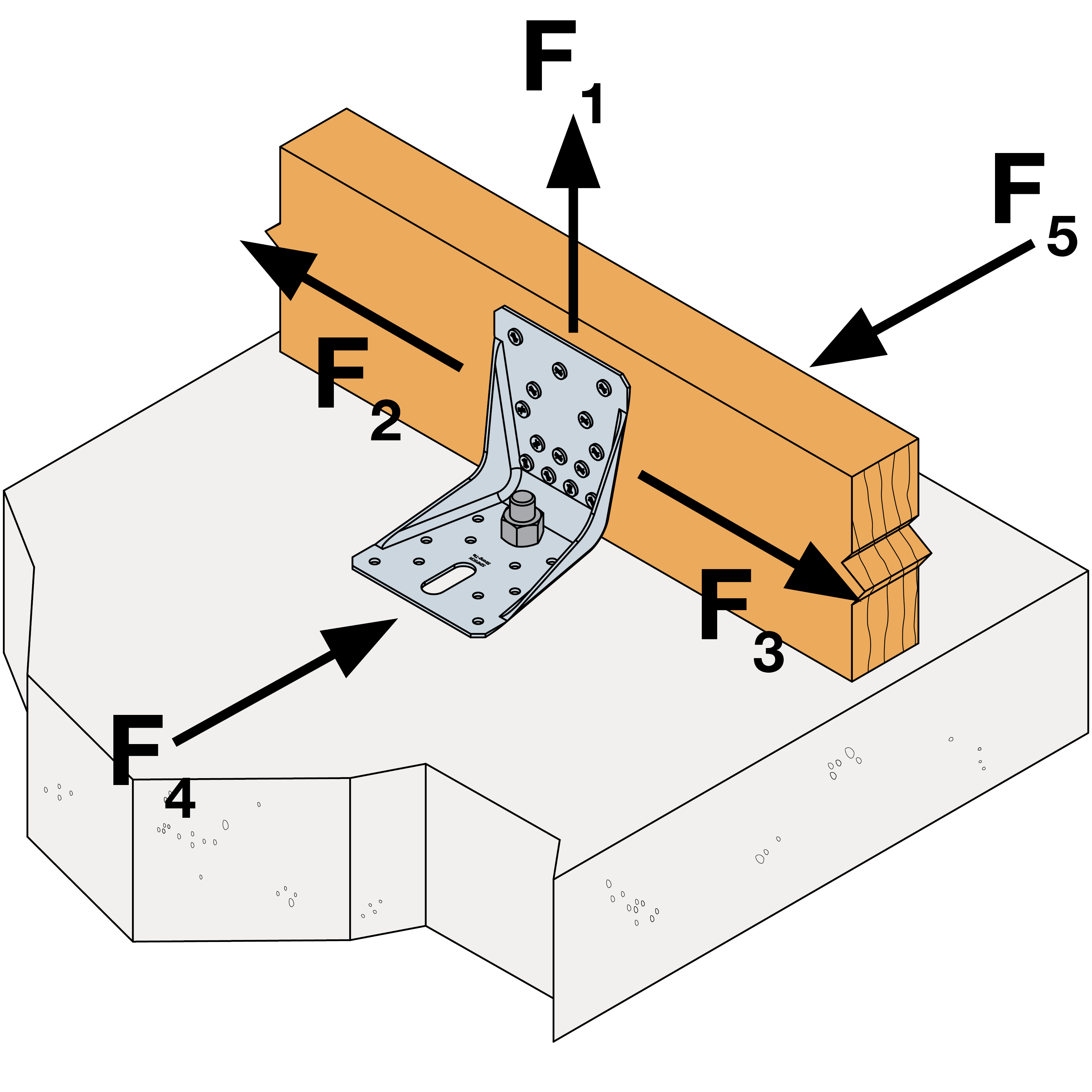

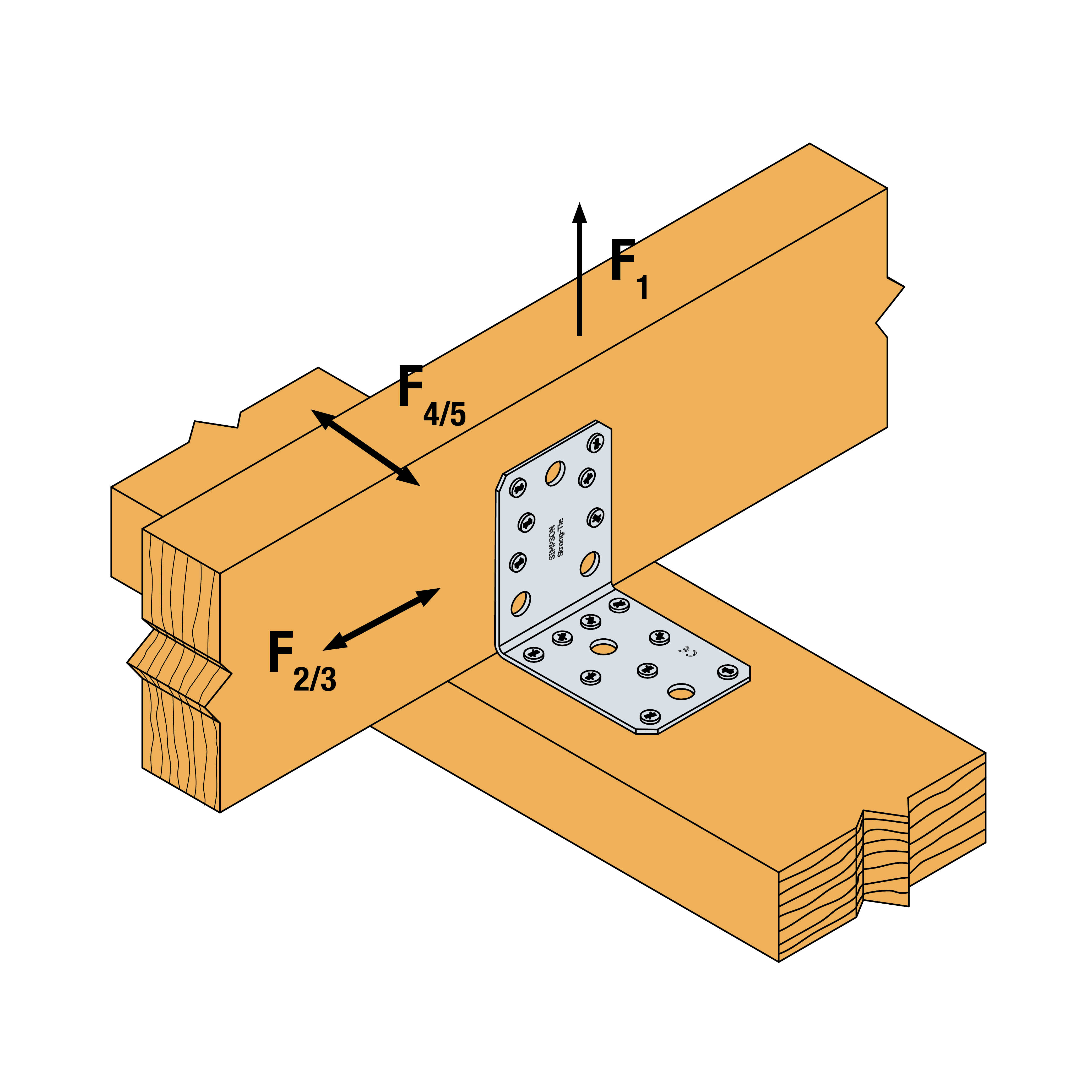

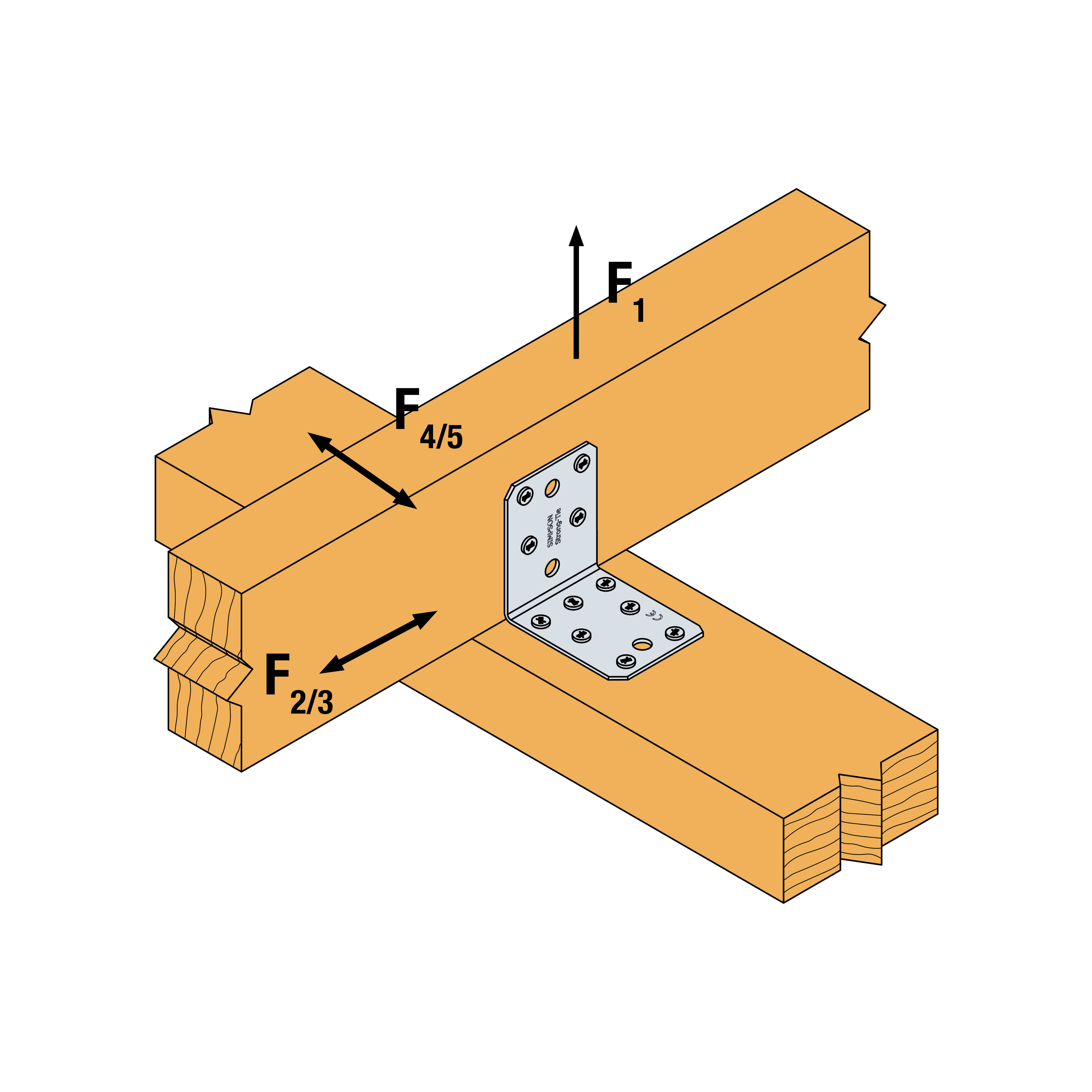

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
  •  Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

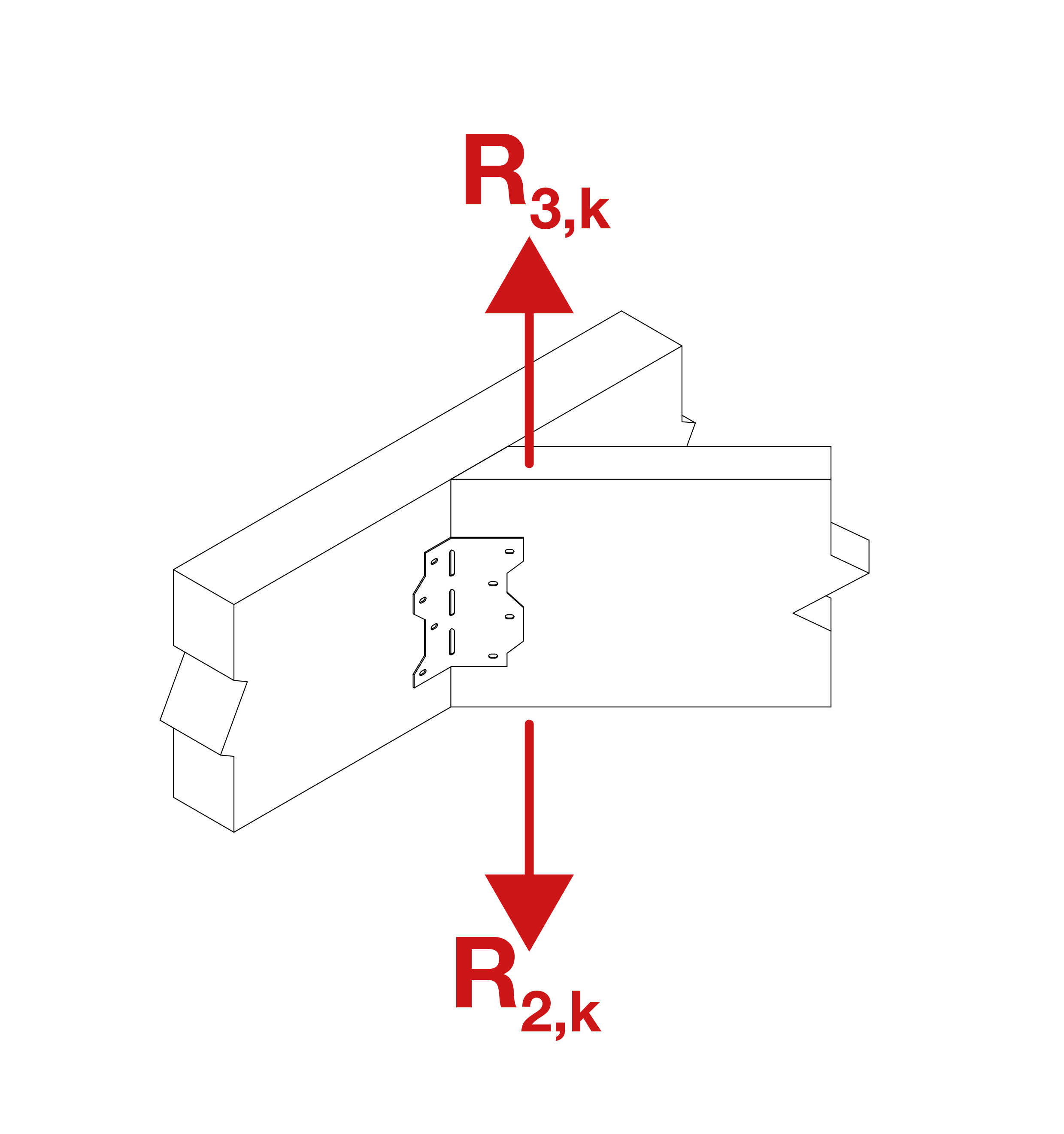

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

  • De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
  • Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus. Neem contact met ons op voor meer informatie.
