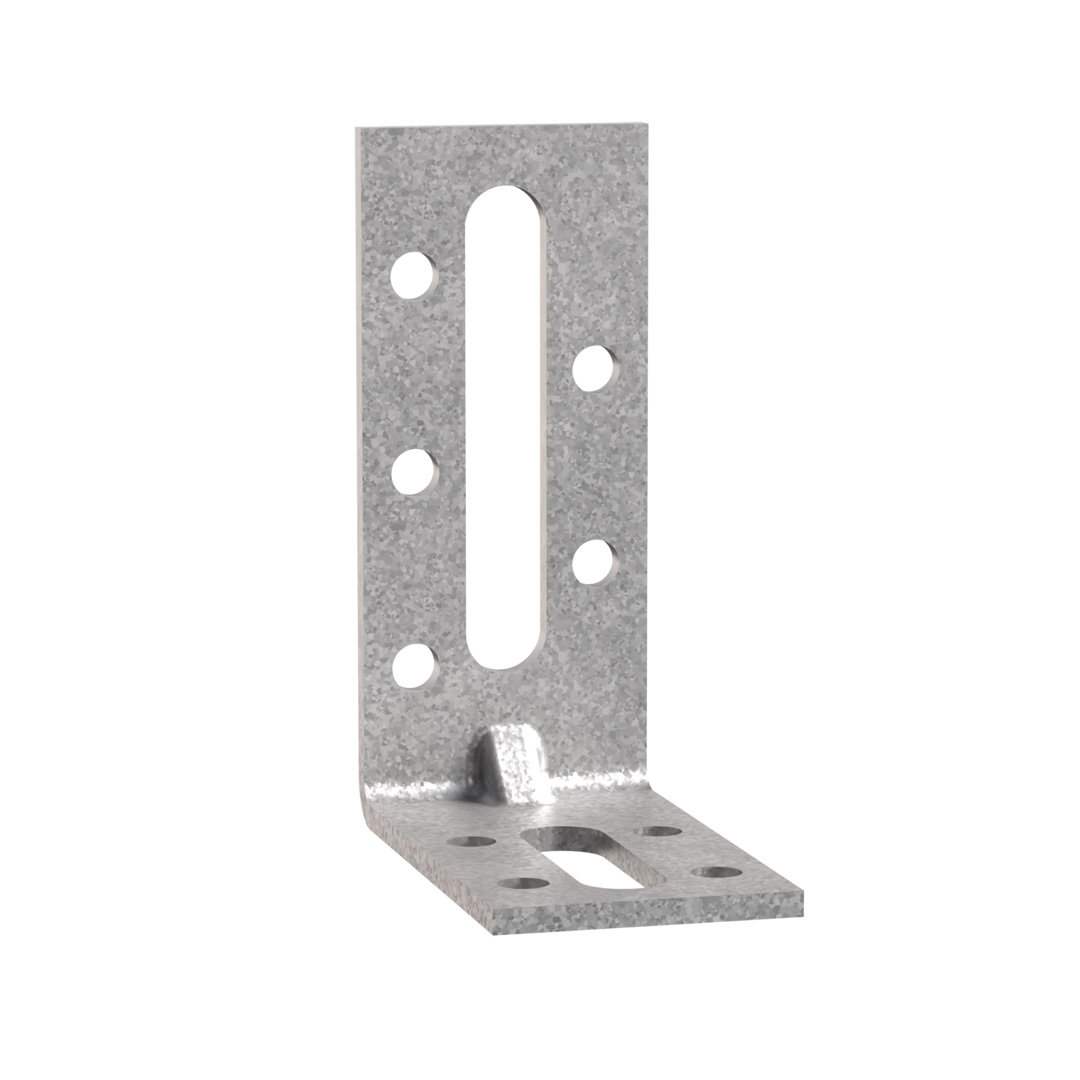

EFIXR
Hoekplaat met en zonder verstijving
De hoekplaten EFIXR zijn geschikt voor alle verbindingen om binnen- en buitenramen aan te brengen. Het verstijvingsstuk van model EFIXR verhoogt de sterkte, met name voor grote modellen.

Gebruiksklasse 2

Binner
EPD

Gegalvaniseerd staal Z275
Product Details
Kenmerken
Materiaal
- Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
- Dikte : van 2 tot 3 mm naargelang van het model.
Voordelen
- Twee sleufgaten vereenvoudigen de afstelling,
- Uitgebreid assortiment voor een brede waaier aan gebruikstoepassingen,
- Bruikbaar op hout en beton.
Toepassing
Ondergrond
- Type drager : hout, beton, metaal, PVC,
- Type gedragen bouwdeel : hout, beton, metaal, PVC.
Toepassingsgebieden
- Kozijnen,
- Meubels, consoles,
- Kleine houtskeletten,
- Omlijstingen van deuren en ramen, ...
Technische gegevens
Afmetingen
| Referentie | Verbinder afmetingen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | flens B | Boorgaten in drager | |||||||||
| Gewicht[kg] | A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | Langwerpig | bolvormig | Langwerpig | ||||
| ∅[mm] | Ø6.5x30 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 (chamfered Ø8.5)[mm] | Ø8.5x30 | ||||||
| EFIXR553 | 0.04 | 50 | 54 | 30 | 2 | 4 | - | - | - | - | 4 | 1 |

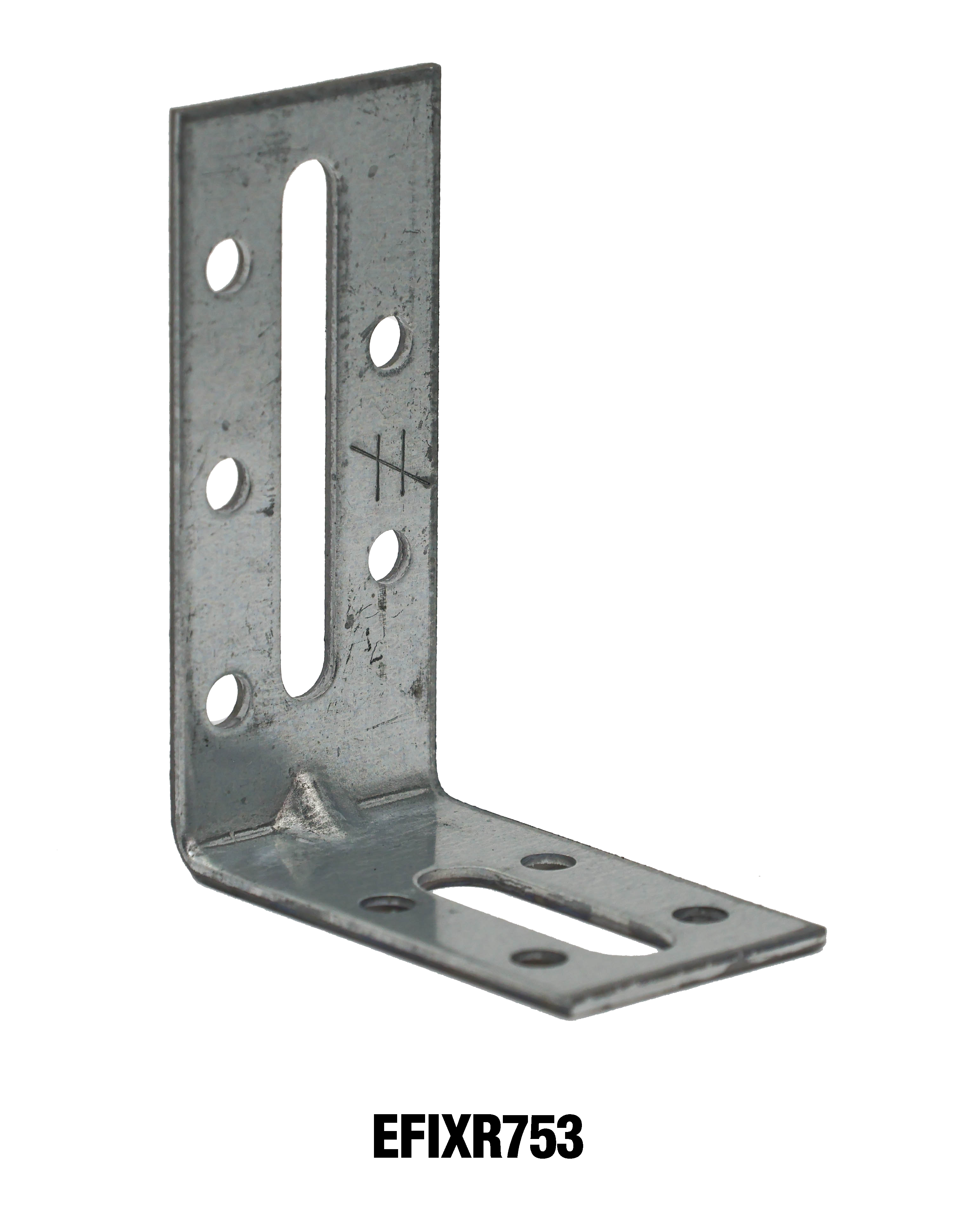

| EFIXR753 | 0.05 | 70 | 54 | 30 | 2 | 5 | - | - | - | - | 4 | 1 |

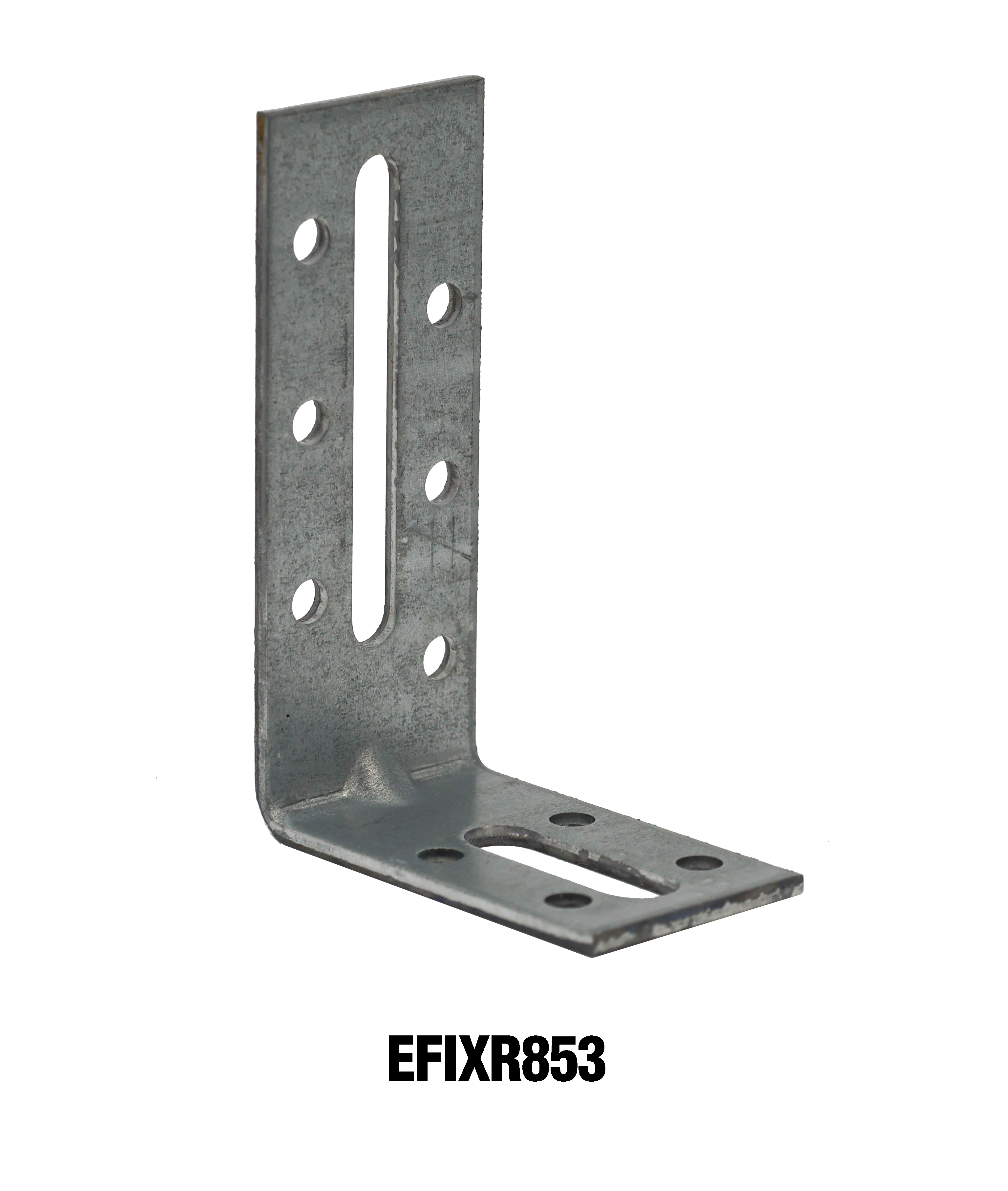

| EFIXR853A | 0.06 | 80 | 55 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |

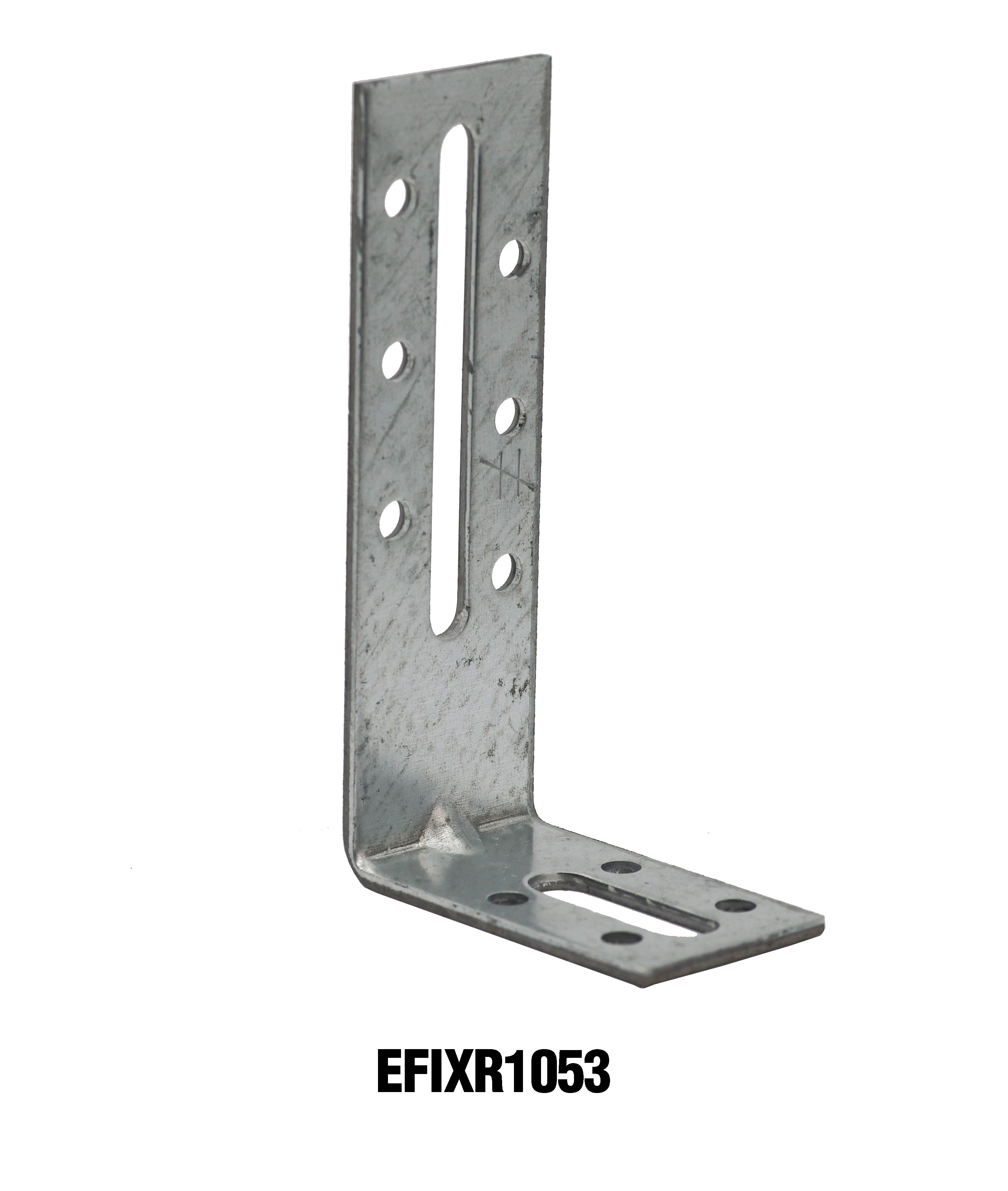

| EFIXR1053 | 0.07 | 100 | 54 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |

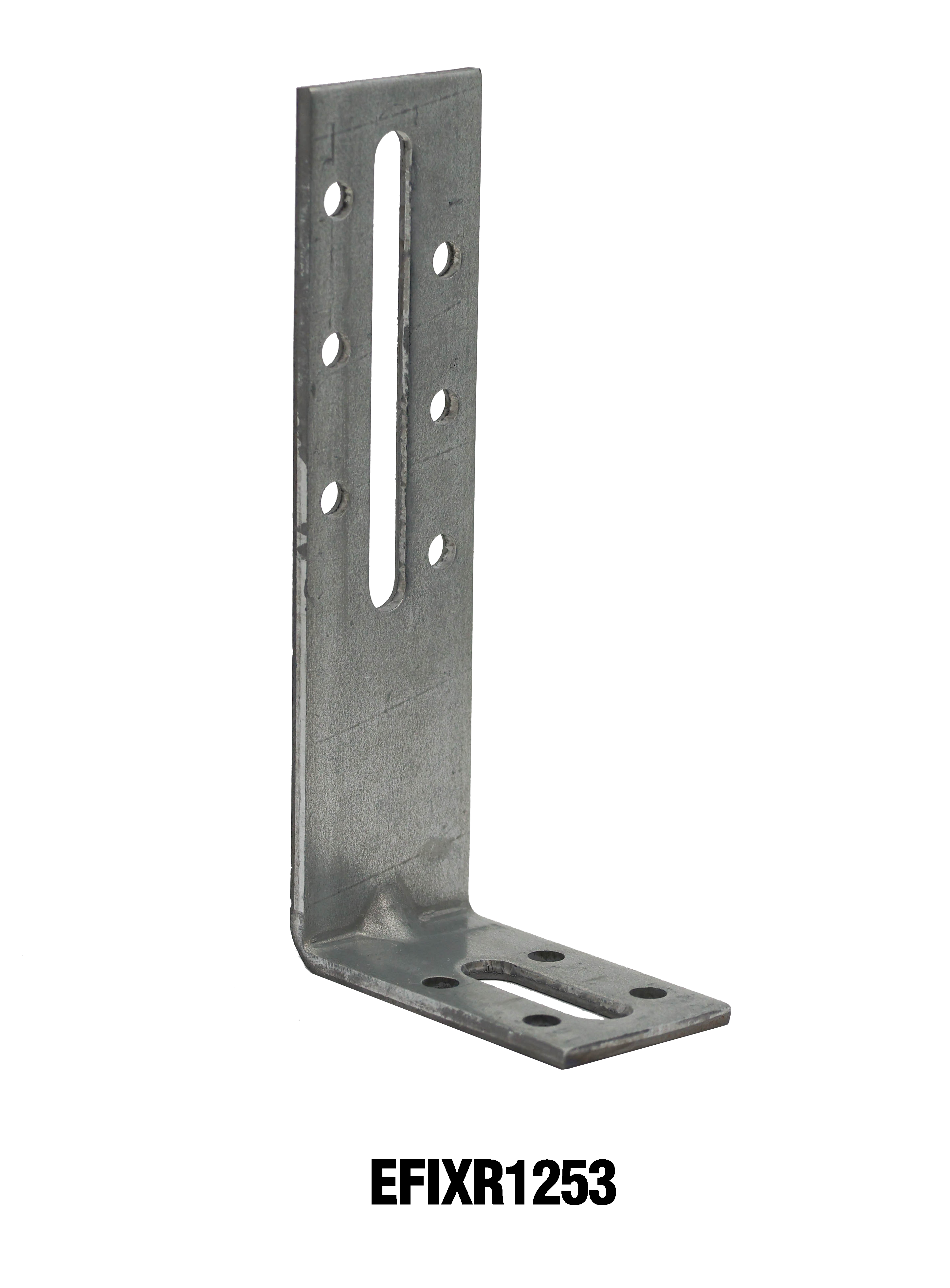

| EFIXR1253 | 0.1 | 120 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |

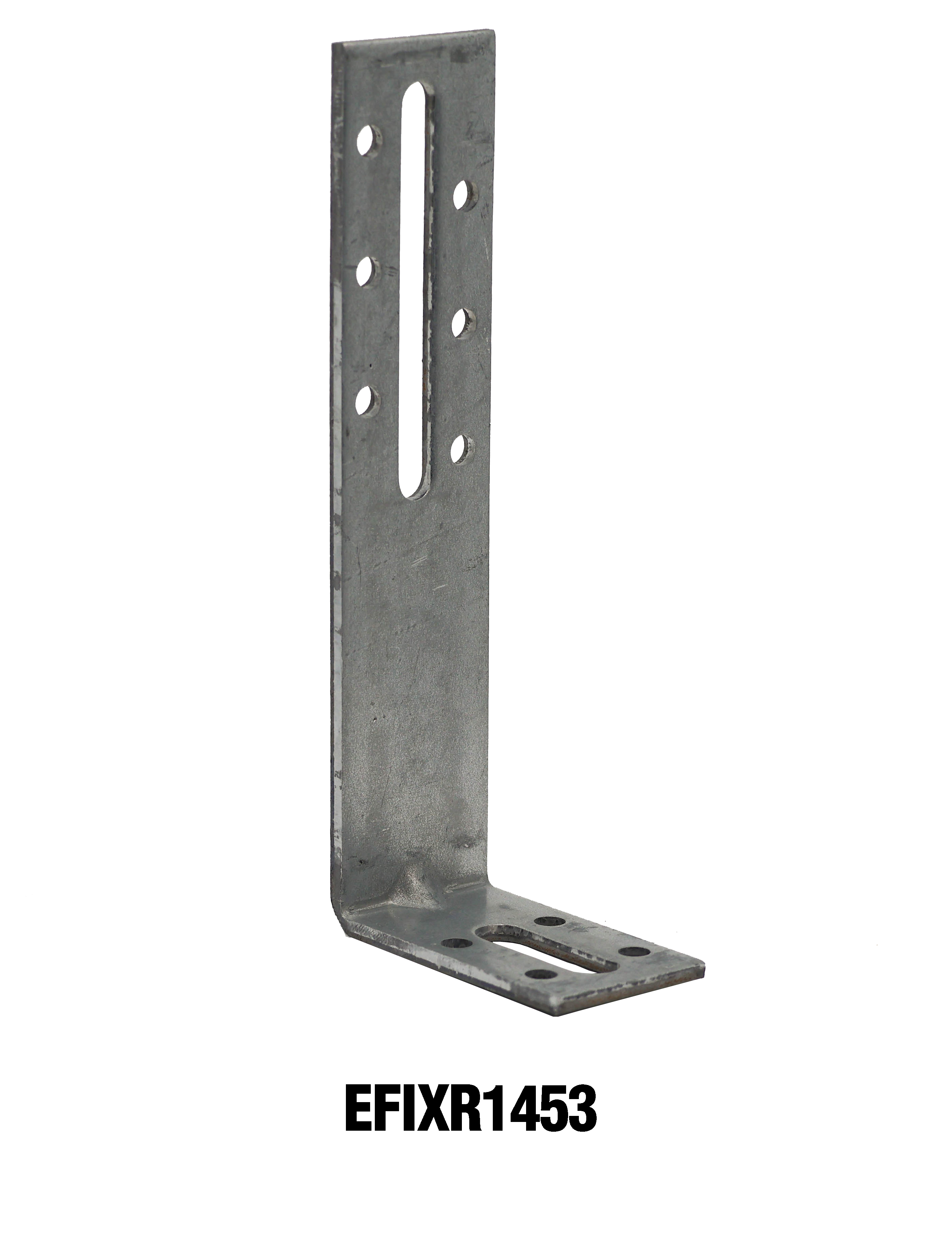

| EFIXR1453 | 0.12 | 140 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |

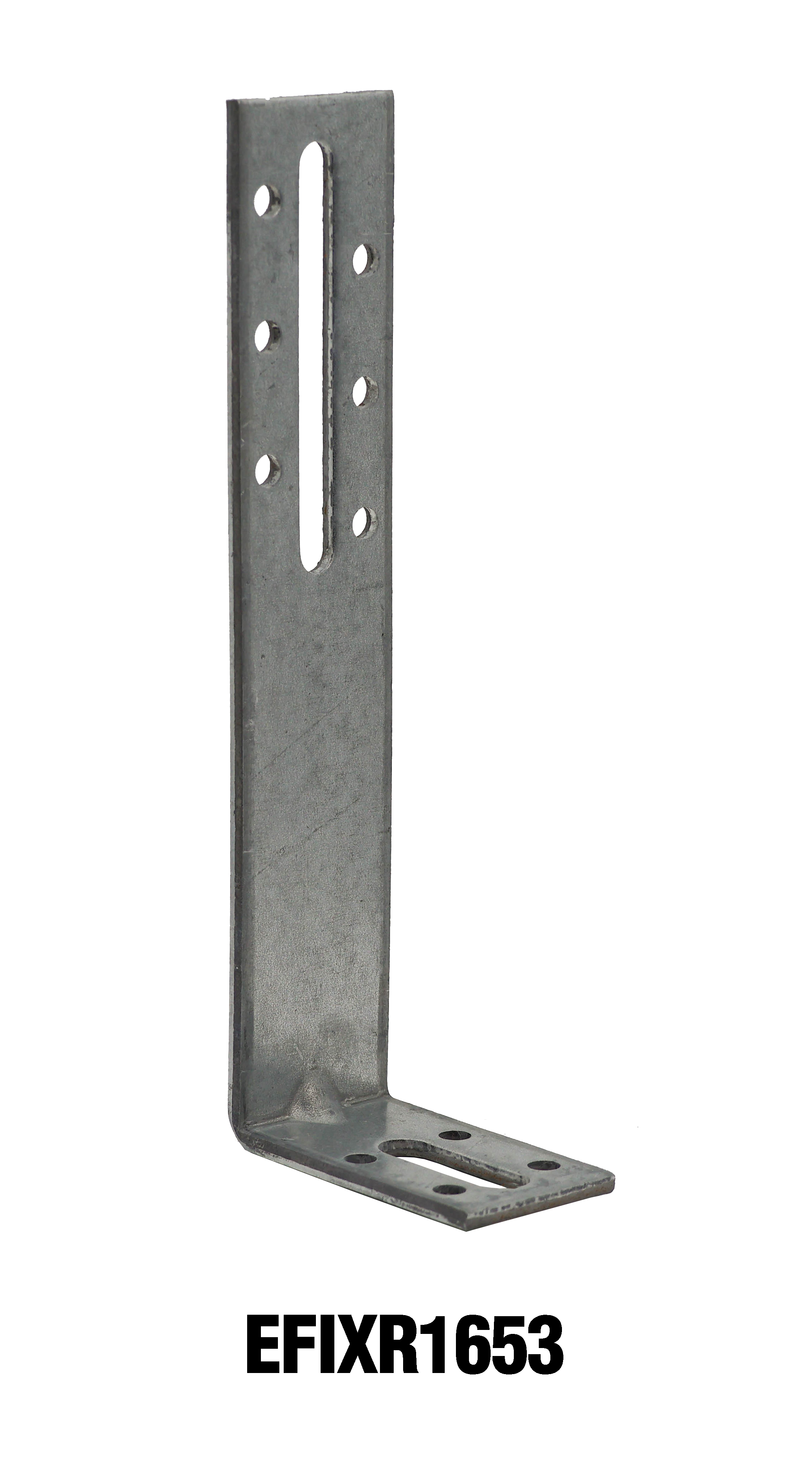

| EFIXR1653 | 0.13 | 160 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |
Installatie
Installatie
Bevestigingen
Nagelgaten Ø 5 mm en 8,5 en 6,5 mm brede sleufgaten.
Op hout :
- Ringnagels CNA Ø 4,0 mm,
- Bouten,
- Houtdraadbouten,
- Schroeven CSA Ø 5,0 mm.
Op beton :
- Inslagpluggen TPP 8X60
Op metaal :
- Bouten,
- Zelftappende schroeven.

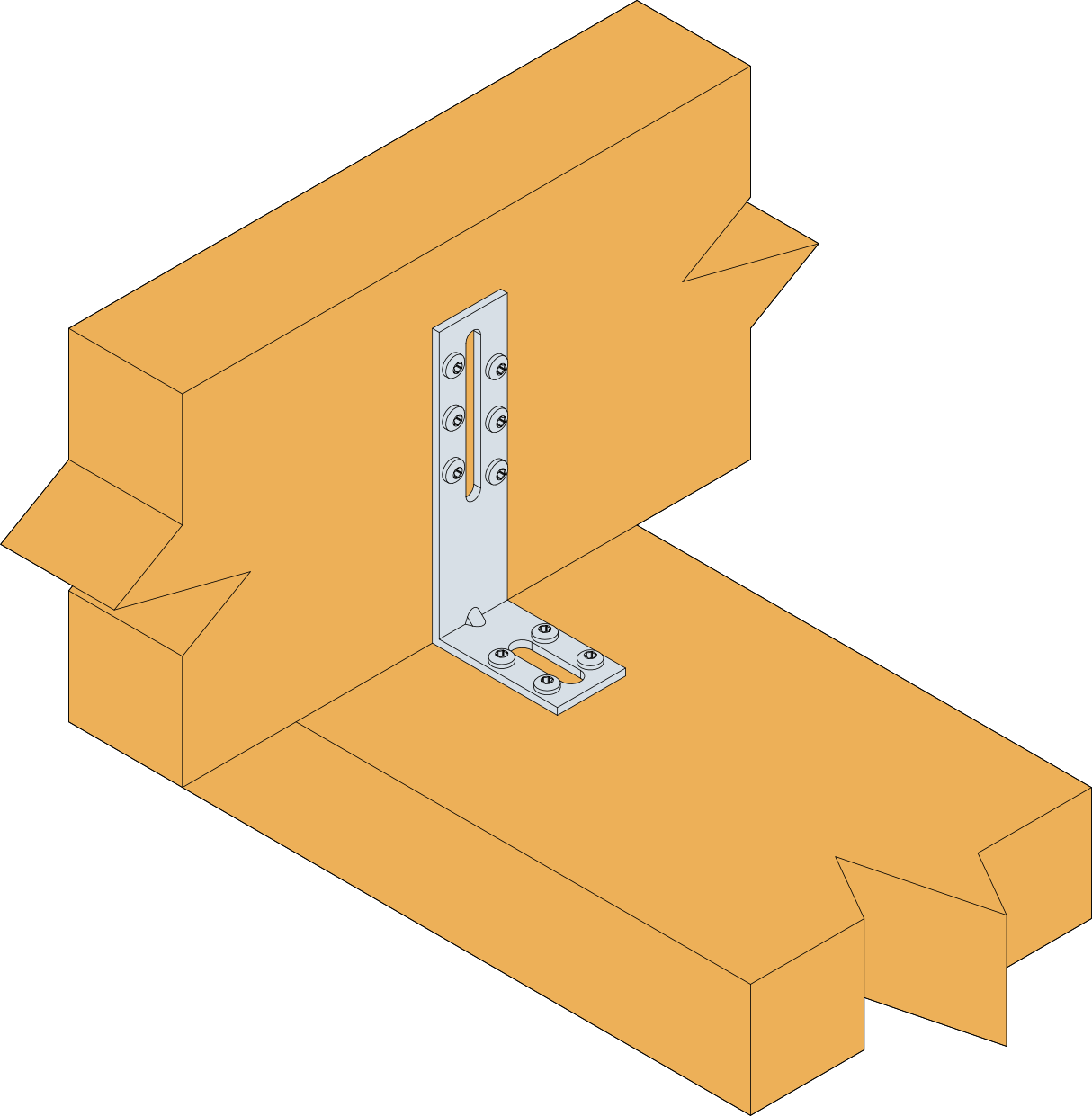

Plaatsing
- Houd het te bevestigen element dicht bij de ondergrond.
- Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
- Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
- Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
Certificering
Environmental Product Declarations (EPD)
