EBR

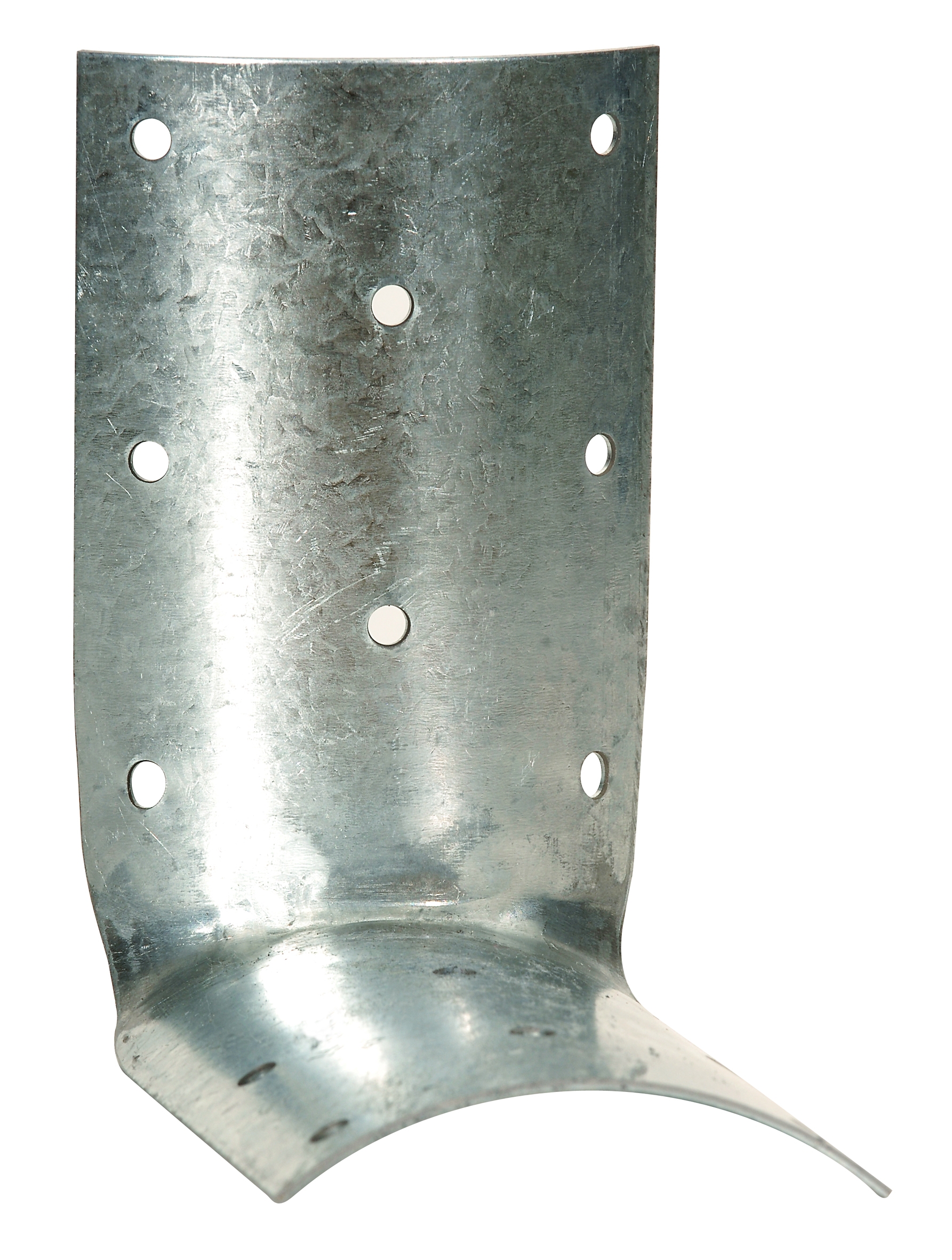

Hoekijzers voor rondhout

Deze multifunctionele hoekijzers zijn speciaal ontworpen voor rondhoutverbindingen. Het gebogen flensprofiel garandeert een duurzame en esthetisch verzorgde verbinding.

Gebruiksklasse 2
Gebruiksklasse 2
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
EPD
EPD

Product Details

Afbeeldingen

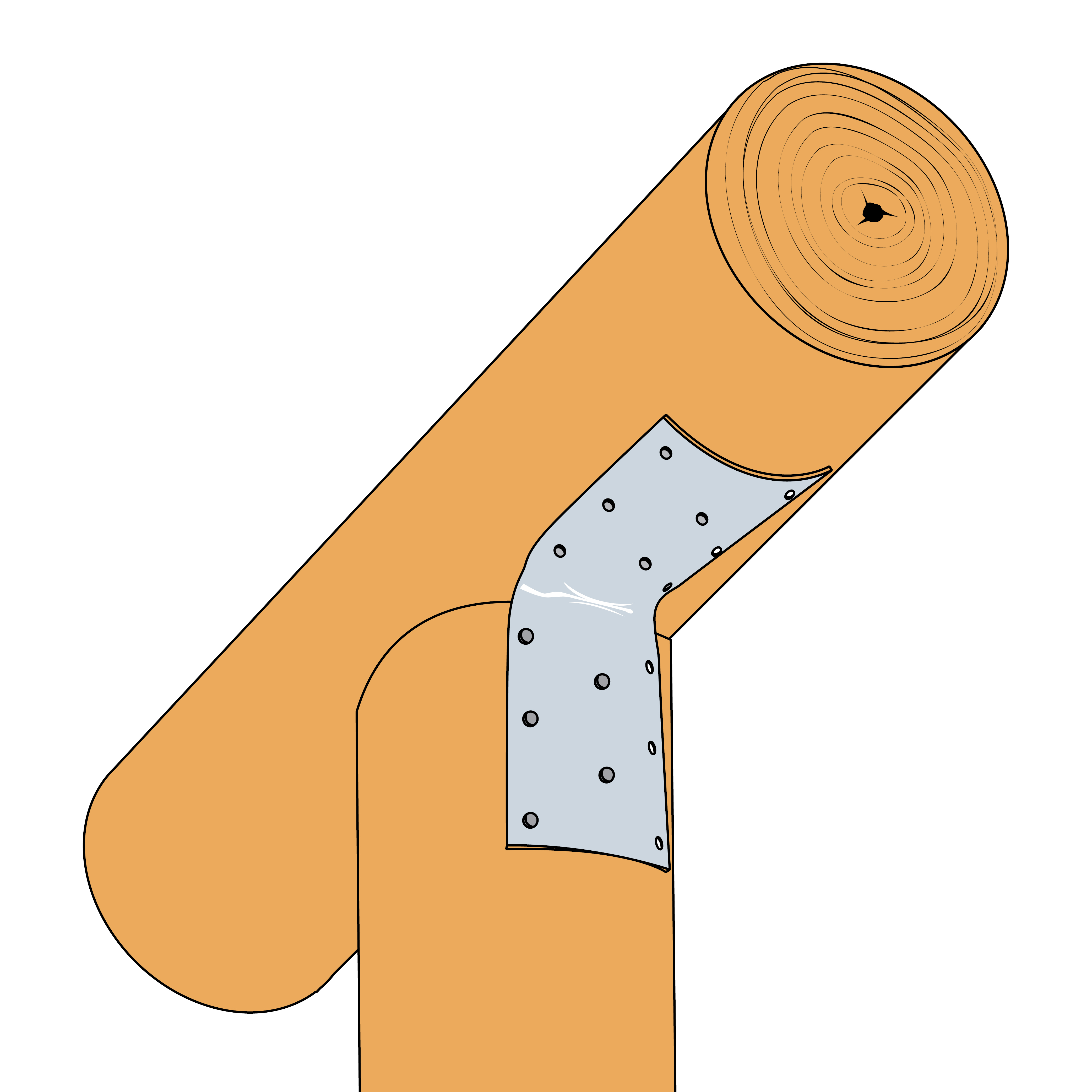

Bevestiging van rondhout onder een hoek van 90°

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1,5 tot 2 mm naargelang van het model.

Voordelen

  • Vereenvoudigt de verbinding van rondhout.

Toepassing

Ondergrond

  • Drager : in de kern behandeld hout,
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Toepassingsgebieden

  • Afsluitingen,
  • Buiteninrichtingen, ...

Technische gegevens

Afmetingen

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]flens BBoorgaten in dragerOverigHout-Ø[mm]
A[mm]B[mm]C[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Ø5Ø5
EBR60-R8080571.5440.1160 - 120
EBR80-B123123741.5680.2180 - 140

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø 4,0 x 50,
  • Schroeven CSA Ø 5 x 50 of CSA-Z Ø5.0

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Nagel of schroef het hoekijzer aan dit element.
  3. Nagel en schroef het hoekijzer ook op de houten ondergrond.
