66L

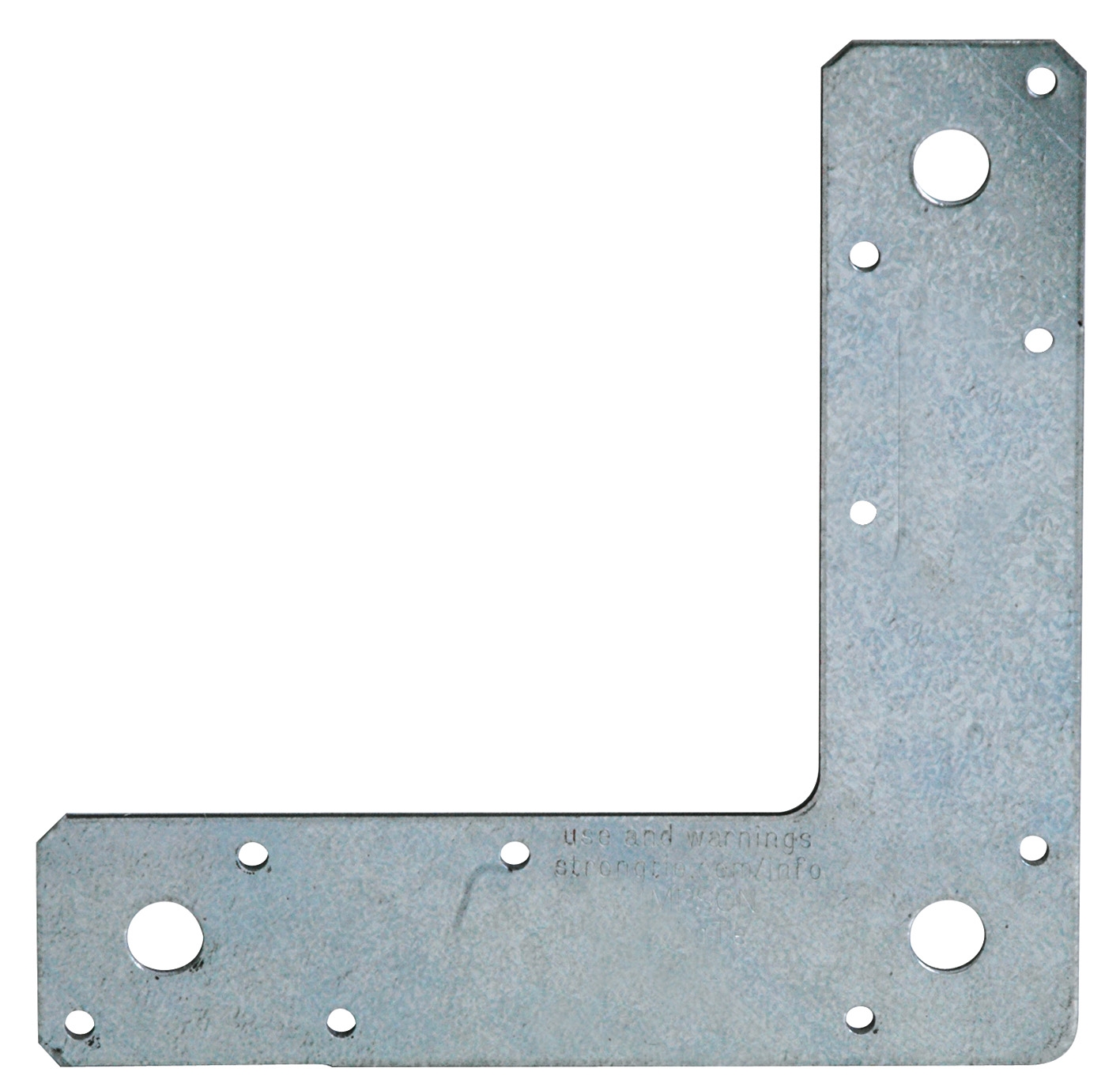

L-ijzerbeslag

L-ijzerbeslag zijn nodig ter versteviging van snijpunten en bruikbaar voor renovatiewerken.

Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal,
  • Dikte : 2 mm.

Voordelen

  • Bruikbaar bij renovatie ter versteviging van constructies.

Toepassing

Ondergrond

  • Hout op hout.

Toepassingsgebieden

  • Versteviging van venster- of deurvleugels,
  • Versteviging van venster- of deurramen,
  • Versteviging van verbinders kolommen-balken.

Technische gegevens

Afmetingen

Afmetingen

Referentie Afmetingen [mm] Boorgaten [mm]
A B C Dikte Aantal Diameter
66L38150150210Ø4 + 3 Ø11

Installatie

Installatie

Bevestigingen

  • Bouten,
  • Zelftappende schroeven SD8 4,0 x 32 mm,
  • Ringnagels CNA 3,7 x 50 mm,
  • CNA 3,1 x 35 mm.

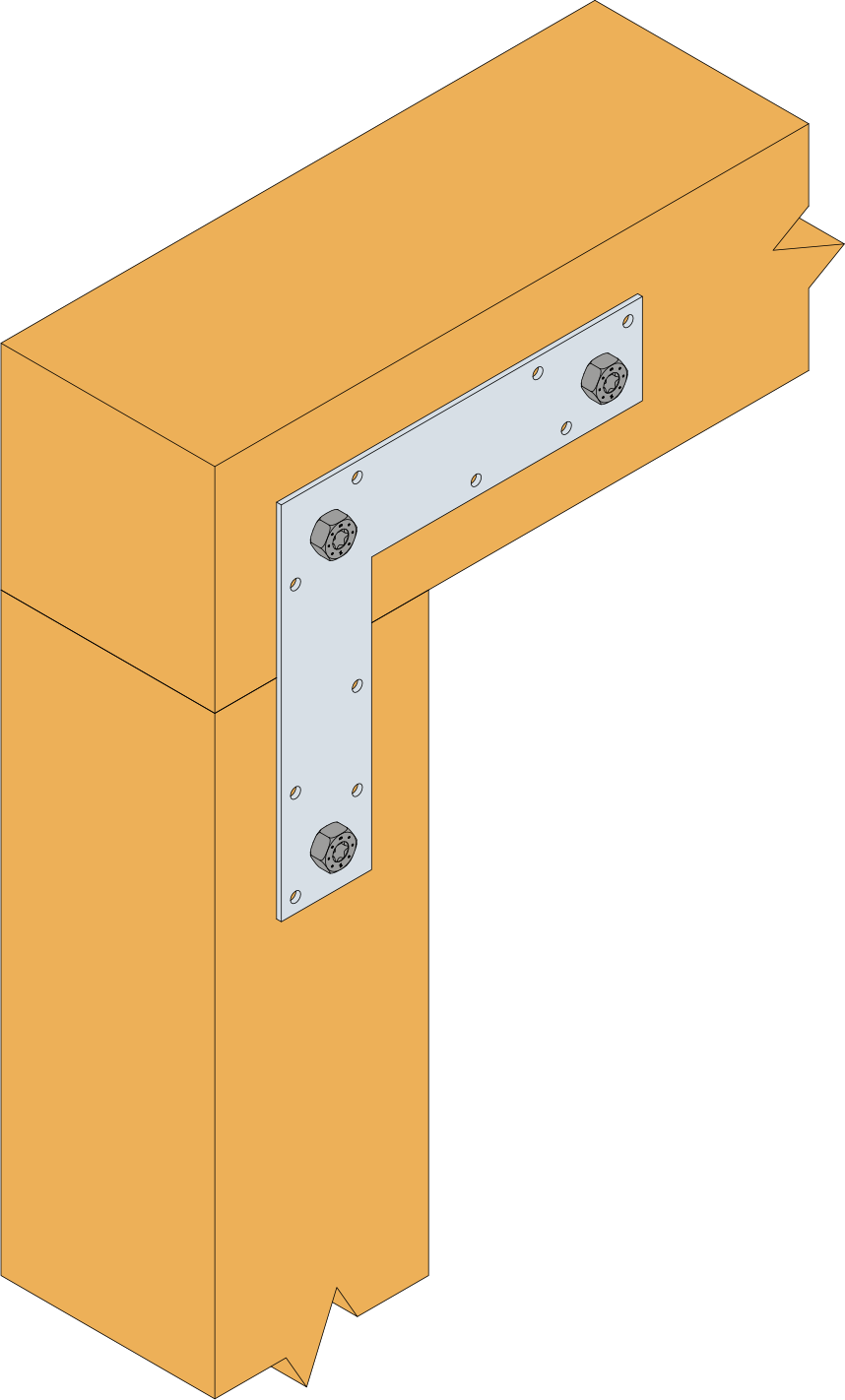

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Nagel het beslag op het te bevestigen element.
  3. Nagel het beslag op de houten ondergrond.



Bibliotheek CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
