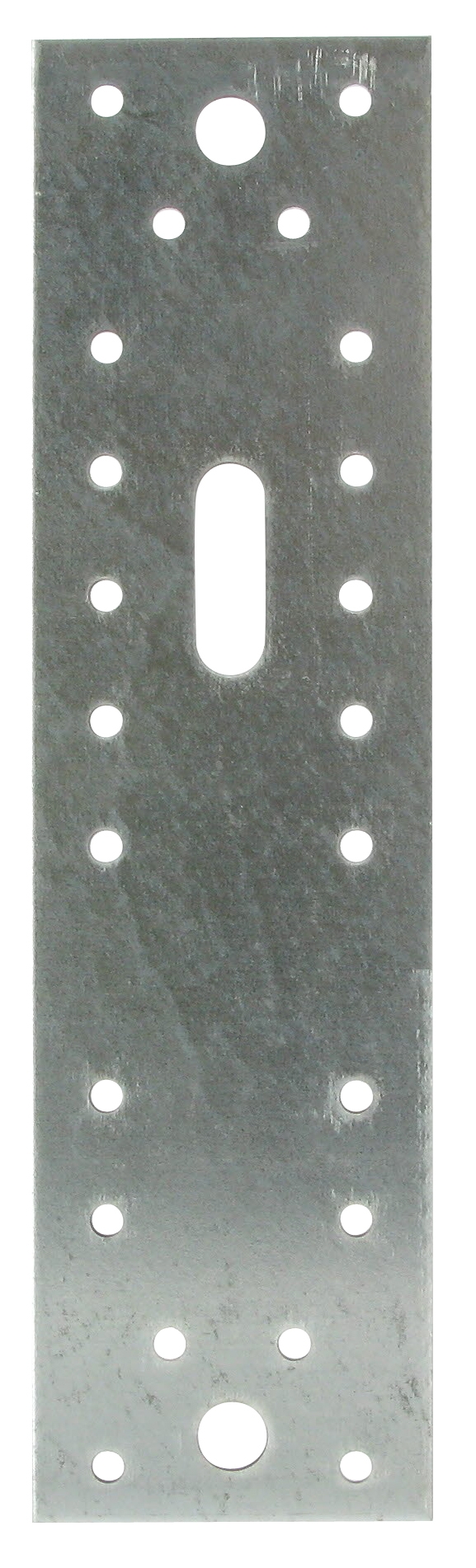

Verbindingsankers

Verbindingsankers worden gebruikt om halve spanten of diverse boutverbindingen uit te voeren.

CE-Markering
CE-Markering
EPD
EPD
Gebruiksklasse 2
Gebruiksklasse 2
Binner
Binner
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2,5 mm.

Voordelen

  • Eenvoudig verstelbaar via sleufgat.

Toepassing

Ondergrond

  • Drager : hout, staal, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, vakwerkspanten.

Toepassingsgebieden

  • Verbinding van halve spanten,
  • Boutverbindingen, ...

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Boorgaten[mm]Overig
A[mm]B[mm]Dikte[mm]NagelsBoutenSleufgatenMin.[mm²]
PL180/65/2.5651802.516 Ø51 Ø111 Ø11x34110
PL300/65/2.5653002.528 Ø53 Ø111 Ø11x34110

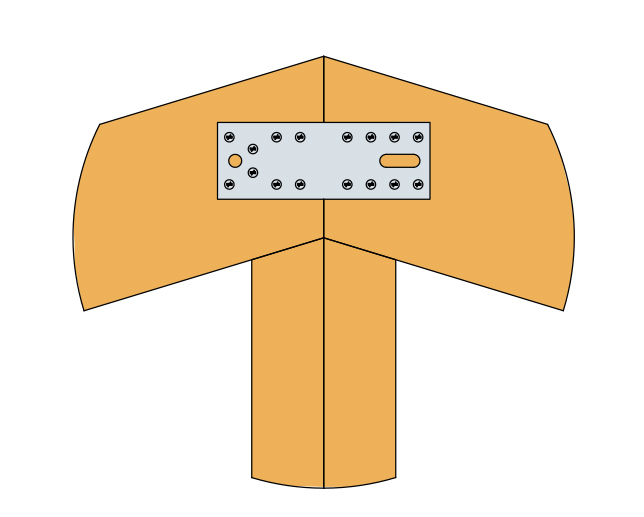

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø 4,0 mm,
  • Bouten,
  • Houtdraadbouten Ø 10 mm.
