LSSU

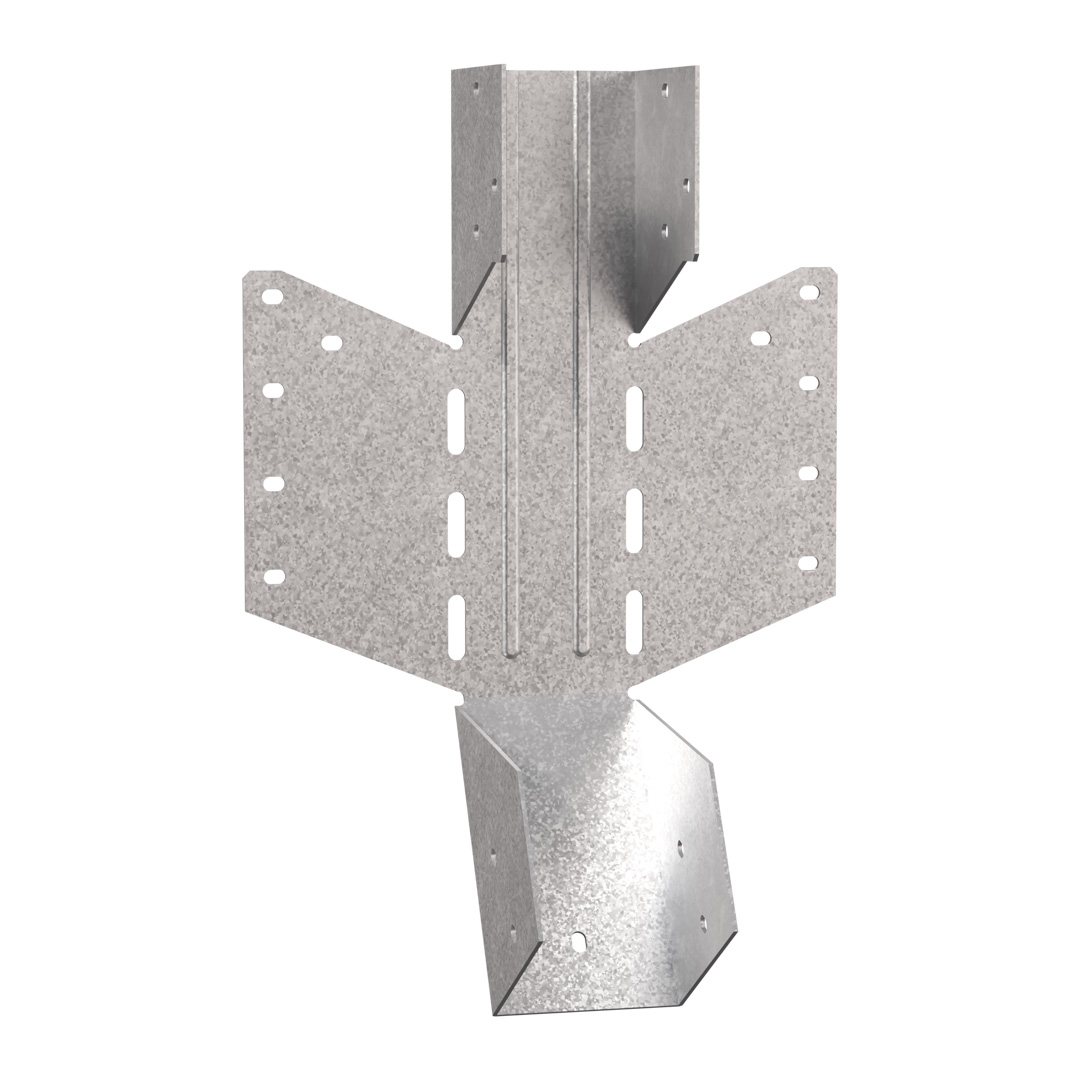

Beugel met verstelbare helling en richting
Met de innovatieve beugel LSSU kan de juiste hoek en helling in situ afgesteld worden voor een plaatsing onder een hoek tot 45° in vier richtingen.

CE-Markering

ETA

Gebruiksklasse 2
EPD

Gegalvaniseerd staal Z275
Product Details
Kenmerken
Materiaal
- Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346 of G90 overeenkomstig ASTM A653,
- Dikte : 1,2 mm tot 2 mm afhankelijk van het model.
Voordelen
- Helling en hoek instelbaar op de bouwplaats,
- Plaatsing in de 4 afmetingen,
- Sleufgaten die zo nodig een schuine vernageling mogelijk maken.
Toepassing
Ondergrond
- Drager : massief hout, composiethout, gelijmd gelamineerd hout enz,
- Gedragen bouwdeel : I-balken, balken uit massief hout, composiethout enz.
Toepassingsgebieden
- Bevestiging van kepers,
- Kapbenen,
- Raveelbalken enz.
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Verbinder afmetingen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Houtdoorsnede[mm] | Afmetingen[mm] | Drager Boorgaten | Gedragen boorgaten | Overig | ||||||||
| Hoogte | Breedte | A[mm] | B[mm] | C[mm] | D[mm] | Dikte[mm] | Langwerpig | Langwerpig | Aantal per doos | Gewicht[kg] | ||
| Min.[mm] | Max.[mm] | Min.[mm] | Ø5 | Ø5 | ||||||||
| LSSU181/38 | 241 | 241 | 35 | 38 | 181 | 90 | 44 | 1.2 | 10 | 5 | 25 | 0.276 |
| LSSU216/38 | 302 | 302 | 35 | 38 | 216 | 90 | 44 | 1.2 | 10 | 7 | 20 | 0.32 |
| LSSU216/45 | 241 | 356 | 42 | 45 | 216 | 90 | 44 | 1.2 | 10 | 7 | 20 | 0.32 |
| LSSU216/60 | 241 | 356 | 57 | 60 | 216 | 90 | 50 | 1.2 | 10 | 7 | 16 | 0.32 |
| LSSU275/66 | 300 | 450 | 63 | 66 | 275 | 90 | 58 | 1.5 | 18 | 11 | 25 | 0.66 |
| LSSU275/71 | 300 | 450 | 68 | 71 | 275 | 90 | 65 | 1.5 | 18 | 11 | 25 | 0.94 |
| LSSU216/78 | 241 | 356 | 75 | 78 | 216 | 90 | 75 | 1.5 | 18 | 12 | 25 | 0.32 |
| LSSU216/90 | 241 | 356 | 87 | 90 | 216 | 90 | 69 | 1.5 | 18 | 12 | 25 | 0.32 |
-
Karakteristieke waarden - Hout op hout - Uitsluitend helling
| Referentie | Draagvermogen van de balkdrager | ||||
|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - en helling | |||||
| Karakteristieke waarden Ri,k[kN] | Bevestigingen | ||||
| R₁,ₖ | R₂,ₖ | Spanwijdte | |||
| I-balk LVL Flenzen | I-balk - Massief hout flenzen of C24 | I-balk LVL Flenzen | I-balk - Massief hout flenzen of C24 | Aantal | |
| Hoeveelheid | |||||
| LSSU181/38 | 5.1 | 7.3 | 2.4 | 2.4 | 5.0 |
| LSSU216/38 | 5.1 | 7.3 | 2.4 | 2.4 | 7.0 |
| LSSU216/45 | 5.1 | 9.9 | 2.4 | 4 | 7.0 |
| LSSU216/60 | 9.1 | 9.9 | 2.4 | 4 | 7.0 |
| LSSU275/66 | - | 10.6 | - | 5.7 | 11.0 |
| LSSU275/71 | 9.1 | 10.6 | 2.4 | 5.7 | 11.0 |
| LSSU216/78 | 9.1 | - | 2.4 | - | 12.0 |
| LSSU216/90 | 11.1 | 12.5 | 3 | 2.3 | 12.0 |
Karakteristieke waarden - Hout op hout - Hoek of hoek en helling
| Referentie | Draagvermogen van de balkdrager | ||||
|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Schuine of schuine en helling | |||||
| Bevestigingen | Karakteristieke waarden Ri,k[kN] | ||||
| Spanwijdte | R₁,ₖ | R₂,ₖ | |||
| Aantal | I-balk LVL Flenzen | Massief hout - Klasse C24 | I-balk LVL Flenzen | Massief hout - Klasse C24 | |
| hoeveelheid | |||||
| LSSU181/38 | 5.0 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU216/38 | 7.0 | 3.4 | 3.2 | 1.5 | 1.5 |
| LSSU216/45 | 7.0 | 3.4 | 8.1 | 1.5 | 4 |
| LSSU216/60 | 7.0 | 6.8 | 8.1 | 6.6 | 4 |
| LSSU275/66 | 11.0 | - | 10.8 | - | 5.7 |
| LSSU275/71 | 11.0 | 6.8 | 10.8 | 2.4 | 5.7 |
| LSSU216/78 | 12.0 | 6.8 | - | 2.4 | - |
| LSSU216/90 | 12.0 | 7.2 | 7.1 | 3 | 2.3 |
Installatie
Installatie
Bevestigingen
Obround holes allow skewed nailing if necessary.

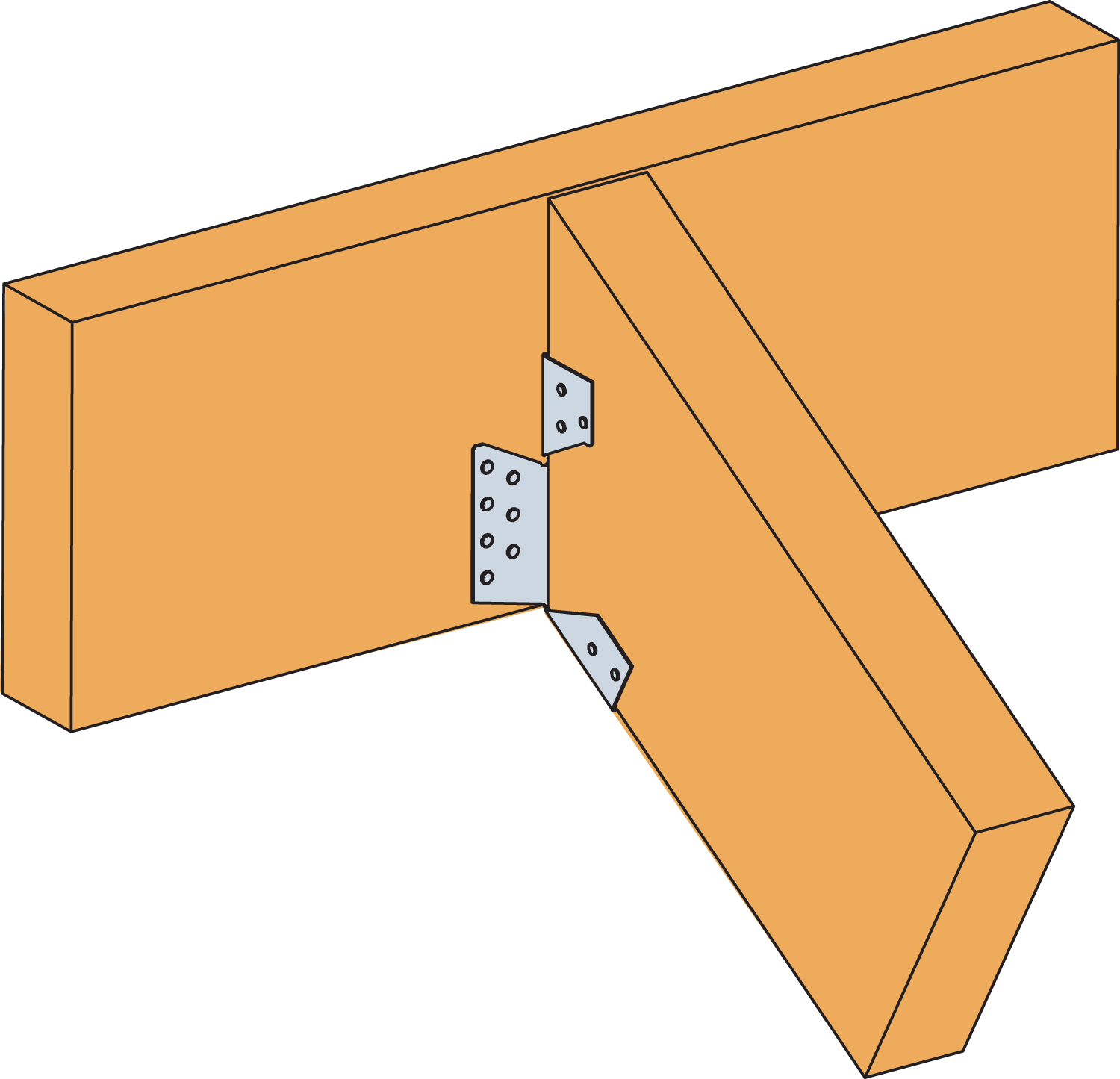

The base must be blocked for a sloped configuration (principal rafter).
Montage

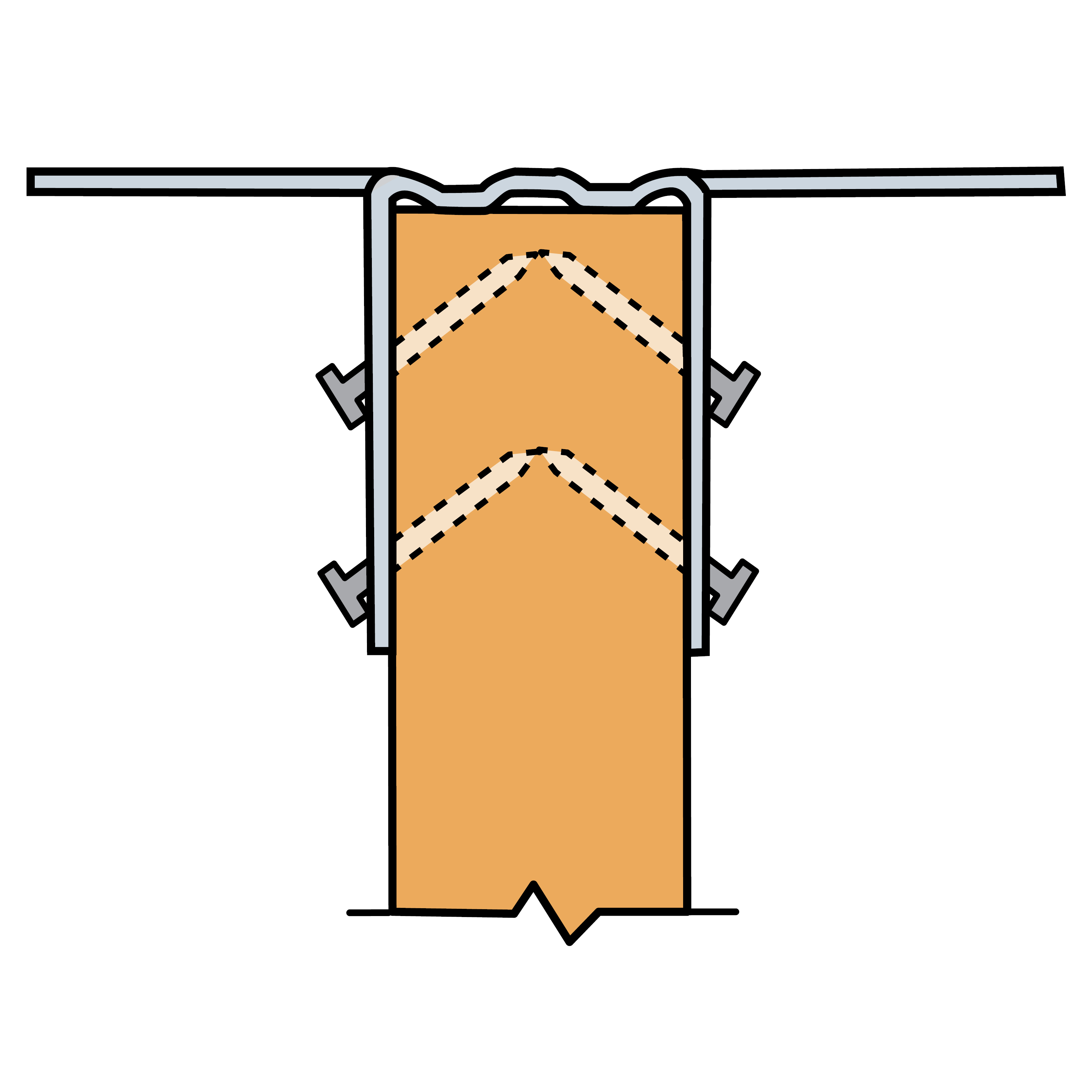

- Sleufgaten maken zo nodig een schuine vernageling mogelijk,

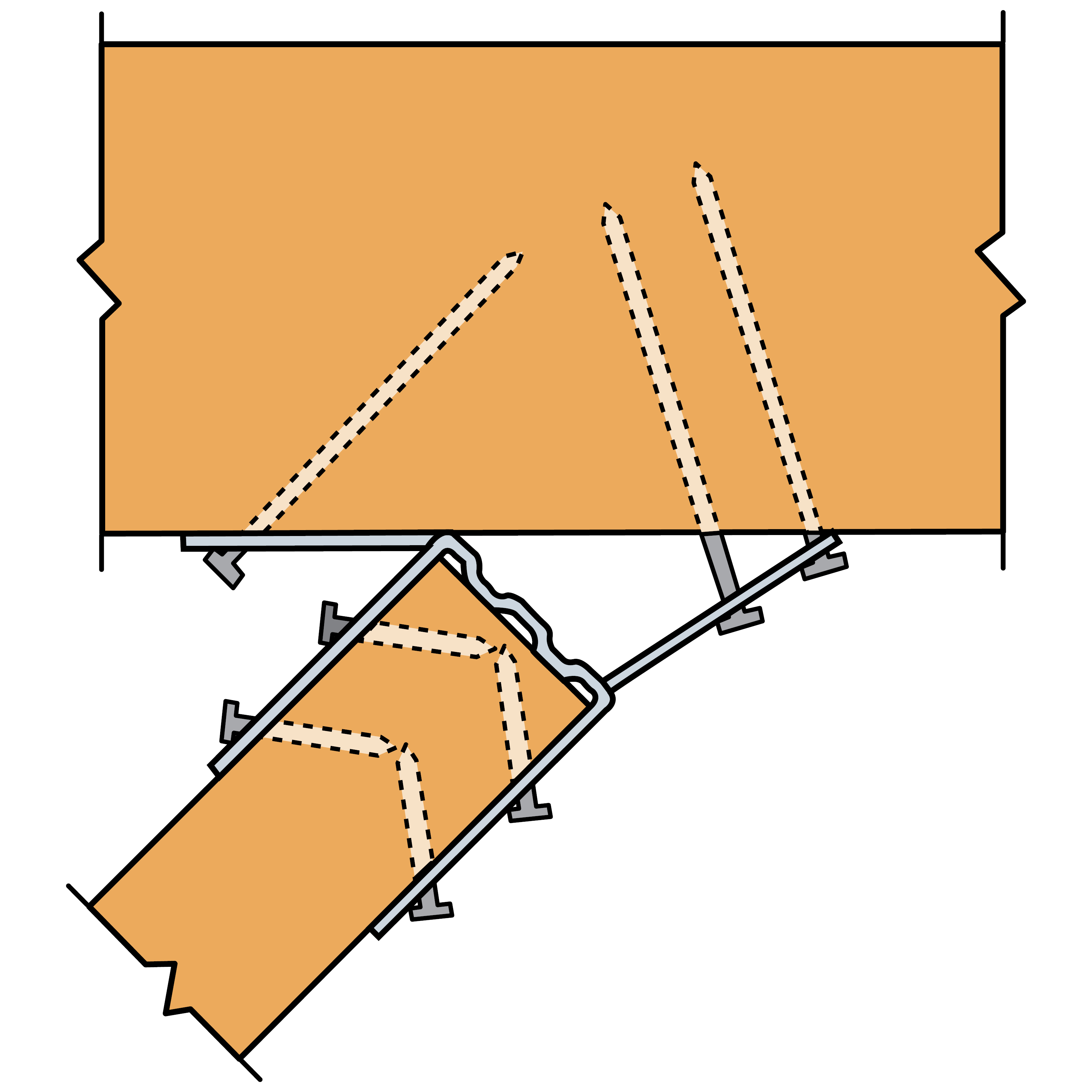

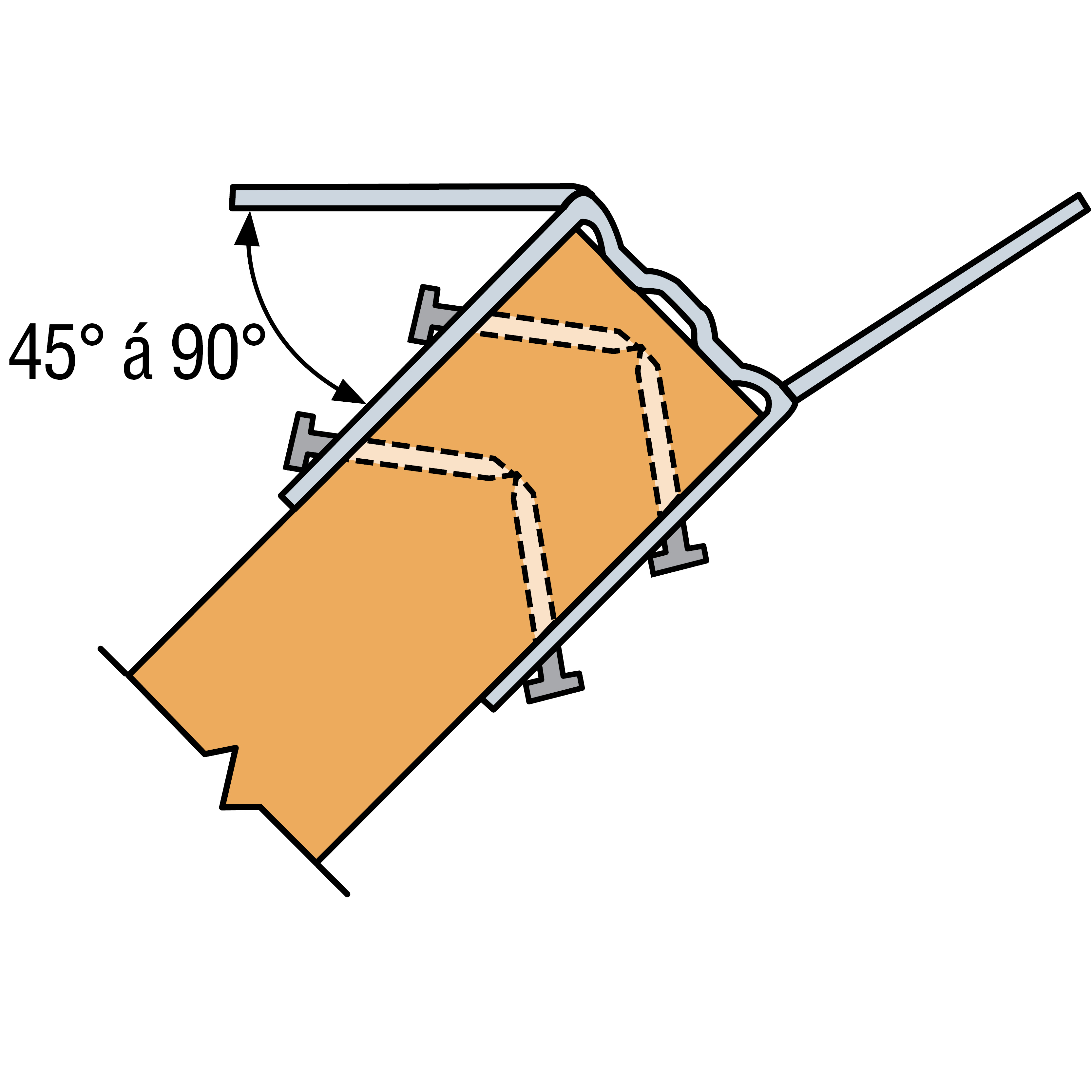

- Bij schuine plaatsing (kapbeen) moet de voet in elk geval geblokkeerd worden.
