LSTA

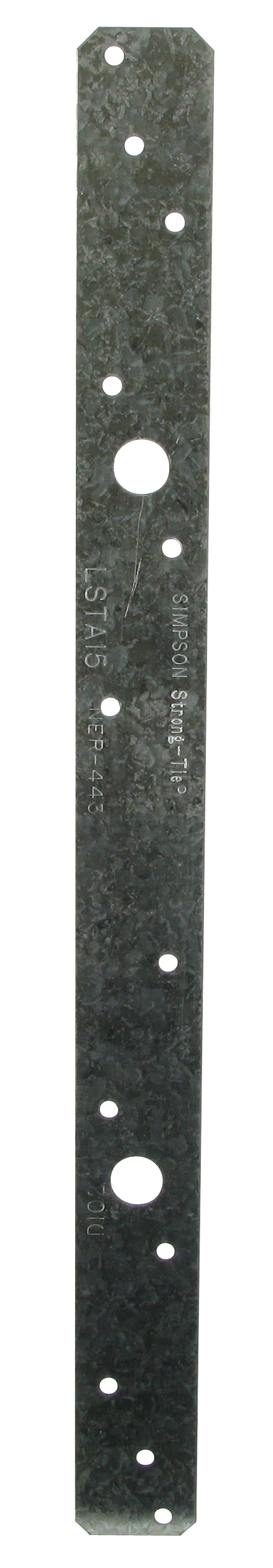

Voorgesneden bandijzer

Het voorgesneden bandijzer LSTA wordt onder meer gebruikt om trekbelastingen op te vangen, bijvoorbeeld op balken in keperverband tegen de nokgording.

CE-Markering
CE-Markering
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
EPD
EPD
Binner
Binner
Gebruiksklasse 2
Gebruiksklasse 2

Product Details

Afbeeldingen

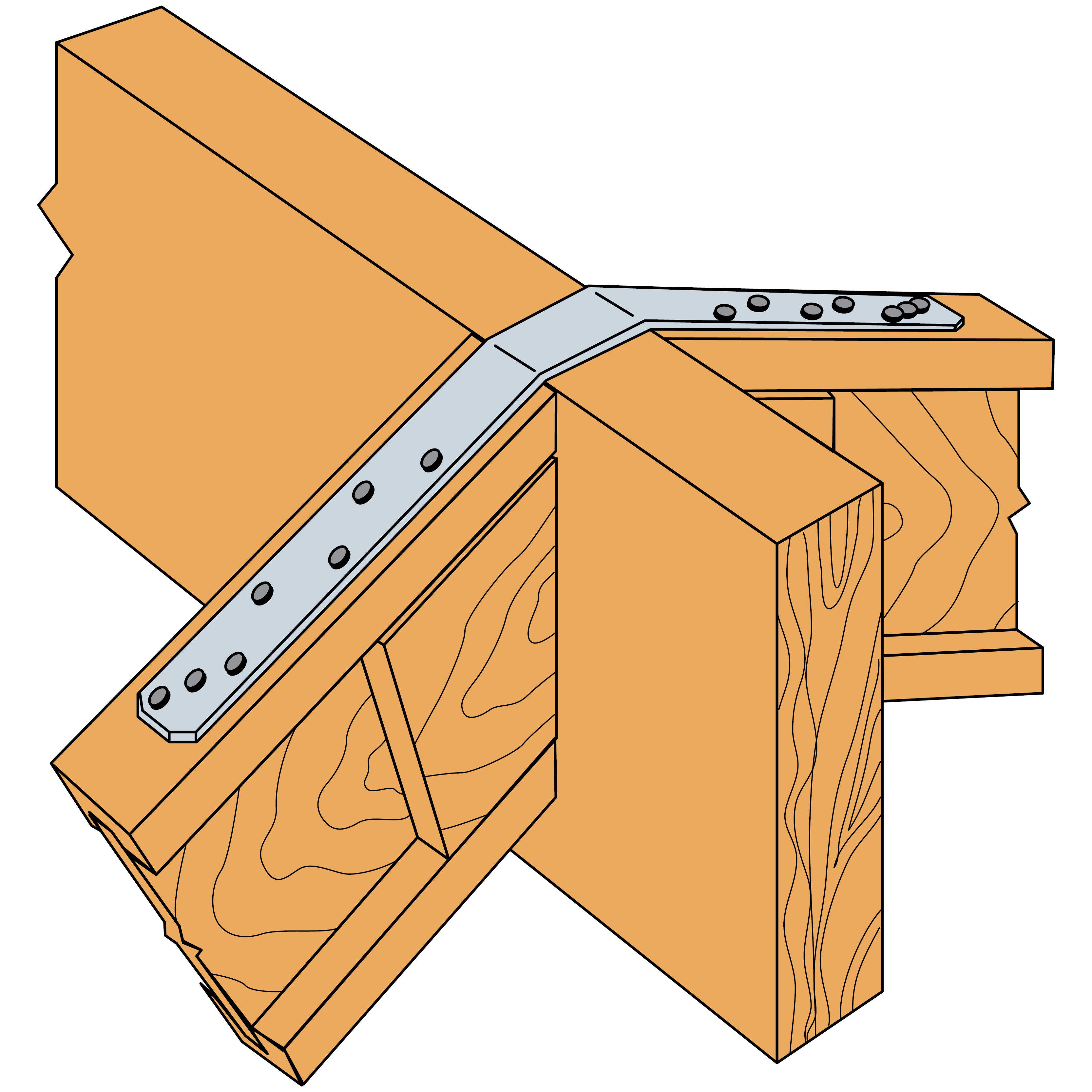

Verbinding van kepers door middel van bandijzer LSTA

Kenmerken

Materiaal

  • Verzinkt staal G90 SS (Grade 33) overeenkomstig ASTM A-653,
  • Dikte : 1 mm.

Voordelen

  • Op lengte afgesneden.

Toepassing

Ondergrond

  • Drager : hout,
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, I-balken.

Toepassingsgebieden

  • Verbindingen tussen muurplaten/kepers, ...

Technische gegevens

Afmetingen en karakteristieke waarden

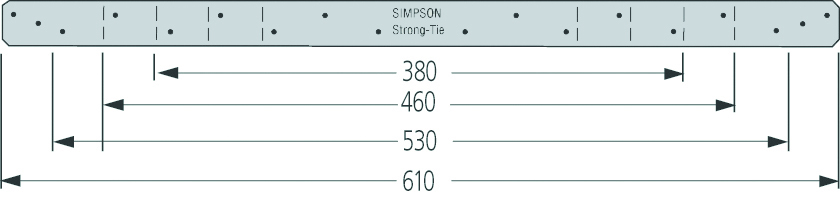

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Boorgaten[mm]Overig
A[mm]Totale lengte[mm]Dikte[mm]bolvormigGewicht[kg]
Ø4Diameter 12
LSTA153238111220.2
LSTA183245711420.1
LSTA243261011820.14

Karakteristieke waarden

Afmetingen

Referentie
LSTA15
LSTA18
LSTA24

* R1,k wordt berekend op basis van de sterkte van de nagels en mag niet meer bedragen dan de maximumwaarde.

n = effectief aantal nagels op een rij volgens Eurocode 5 8.3.1.1 (8)

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø 4,0, bouten, pluggen, ...
  • Getorste nagels N 3,75 x 30.

Plaatsing

  1. Nagel het bandijzer op het 1ste houten element.
  2. Span het bandijzer op het 2de element.
  3. Nagel het bandijzer op het 2de element.

Certificering

Prestatieverklaring (DoP)

Geschiedenis tonen

Environmental Product Declarations (EPD)
