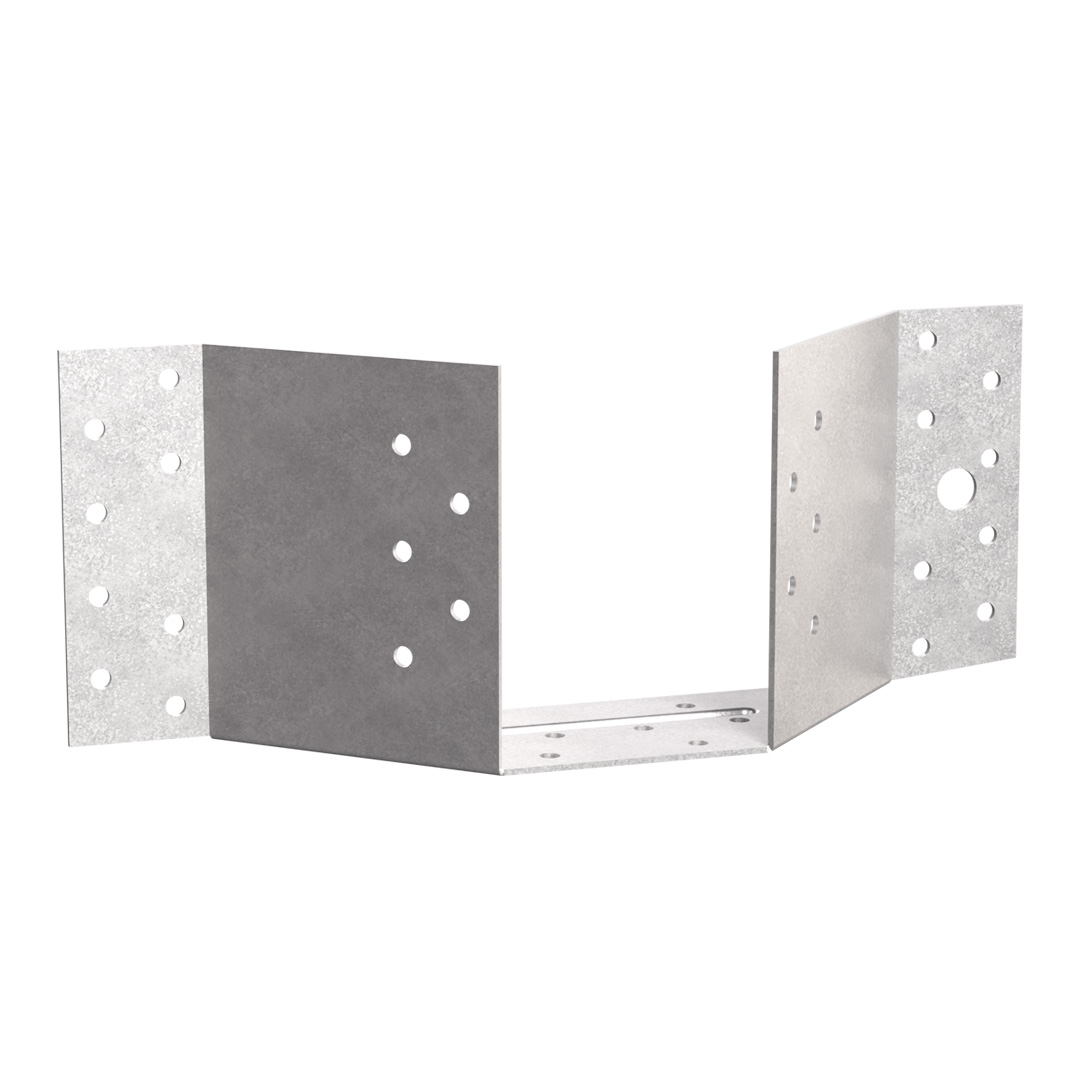

Beugel onder hoek van 45° (links en rechts)
Deze beugels combineren een verbinding onder een hoek van 45° links en rechts en worden voornamelijk gebruikt in geïndustrialiseerde kapconstructies.




Product Details
Kenmerken
Materiaal
- Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346
- Dikte 1,5 mm.
Voordelen
- Bruikbaar onder een hoek van 45° links of rechts,
- Bevestiging op hout of beton...
Toepassing
Ondergrond
- Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton, staal
- Gedragen bouwdeel : massief hout
Gebruik
- Bevestiging van kapspanten
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Verbinder afmetingen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Overig | Houtdoorsnede[mm] | Afmetingen[mm] | Drager Boorgaten | Gedragen boorgaten | ||||||||||
| Aantal per doos | Gewicht[kg] | Breedte[mm] | Hoogte | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Dikte[mm] | bolvormig | bolvormig | |||
| Min.[mm] | Max.[mm] | Ø5[mm] | Ø11[mm] | Ø5[mm] | ||||||||||
| ET248 | 30 | 0.27 | 38 | 97 | 145 | 59 | 92 | 65 | 189 | 46 | 1.5 | 14 | 2 | 6 |
| ET260 | 30 | 0.33 | 47 | 97 | 145 | 67 | 95 | 55 | 177 | 35 | 1.5 | 16 | 2 | 10 |

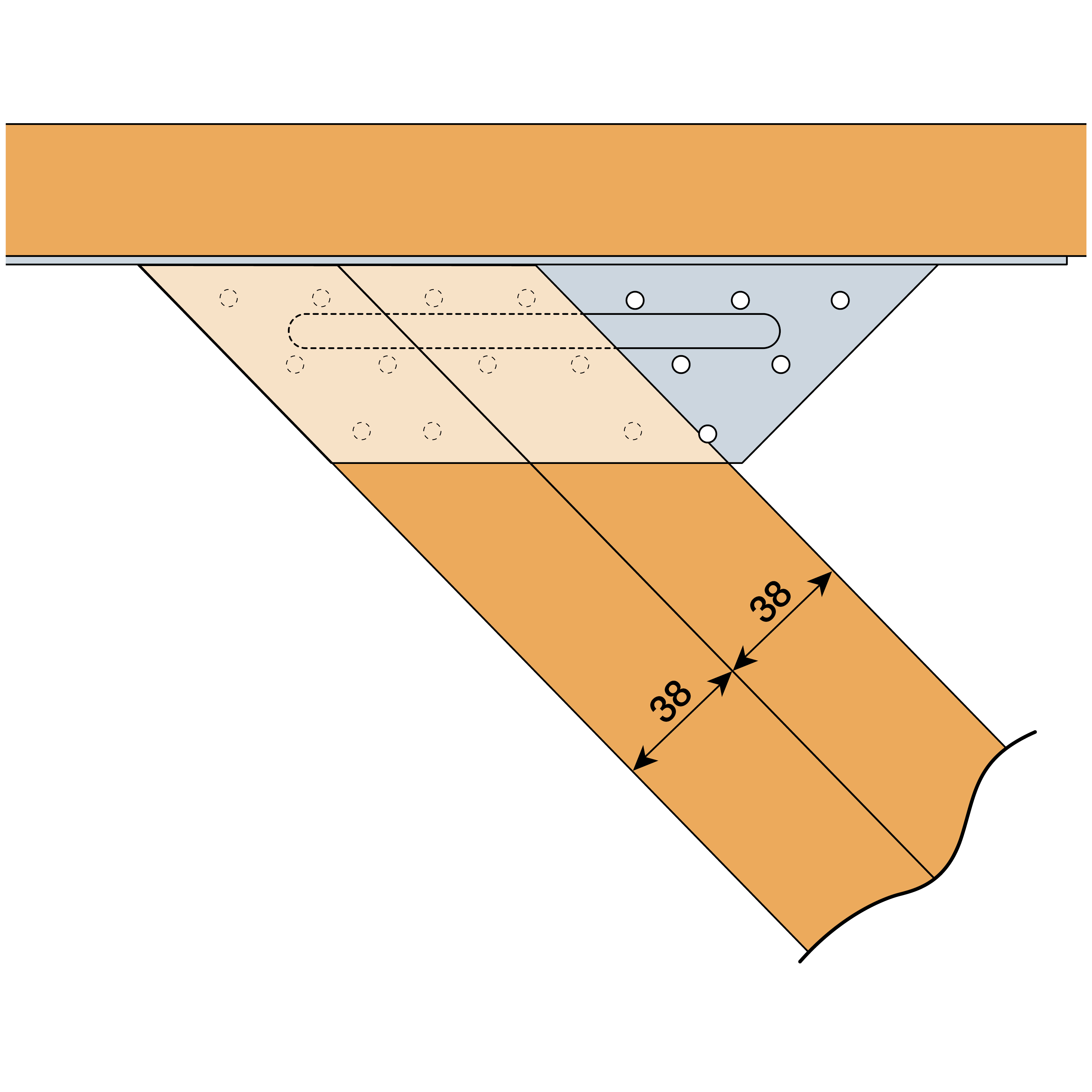

| ET301 | 30 | 0.34 | 2x38 | 97 | 145 | 108 | 95 | 55 | 218 | 35 | 1.5 | 16 | 2 | 16 |
Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60
| Referentie | Draagvermogen van de balkdrager | ||
|---|---|---|---|
| Karakteristieke waarden voor hout / hout - Vollediege vernageling | |||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | ||
| Drager | Spanwijdte | R₁,ₖ | |
| Aantal | Aantal | CNA4.0x35 | |
| ET248 | 14.0 | 6 | 8.7 |
| ET260 | 16.0 | 10 | 10.5 |
| ET301 | 16.0 | 16 | 11.2 |
Use a LS30 Skewable Angle for extra stability if the joist height exceeds 195mm

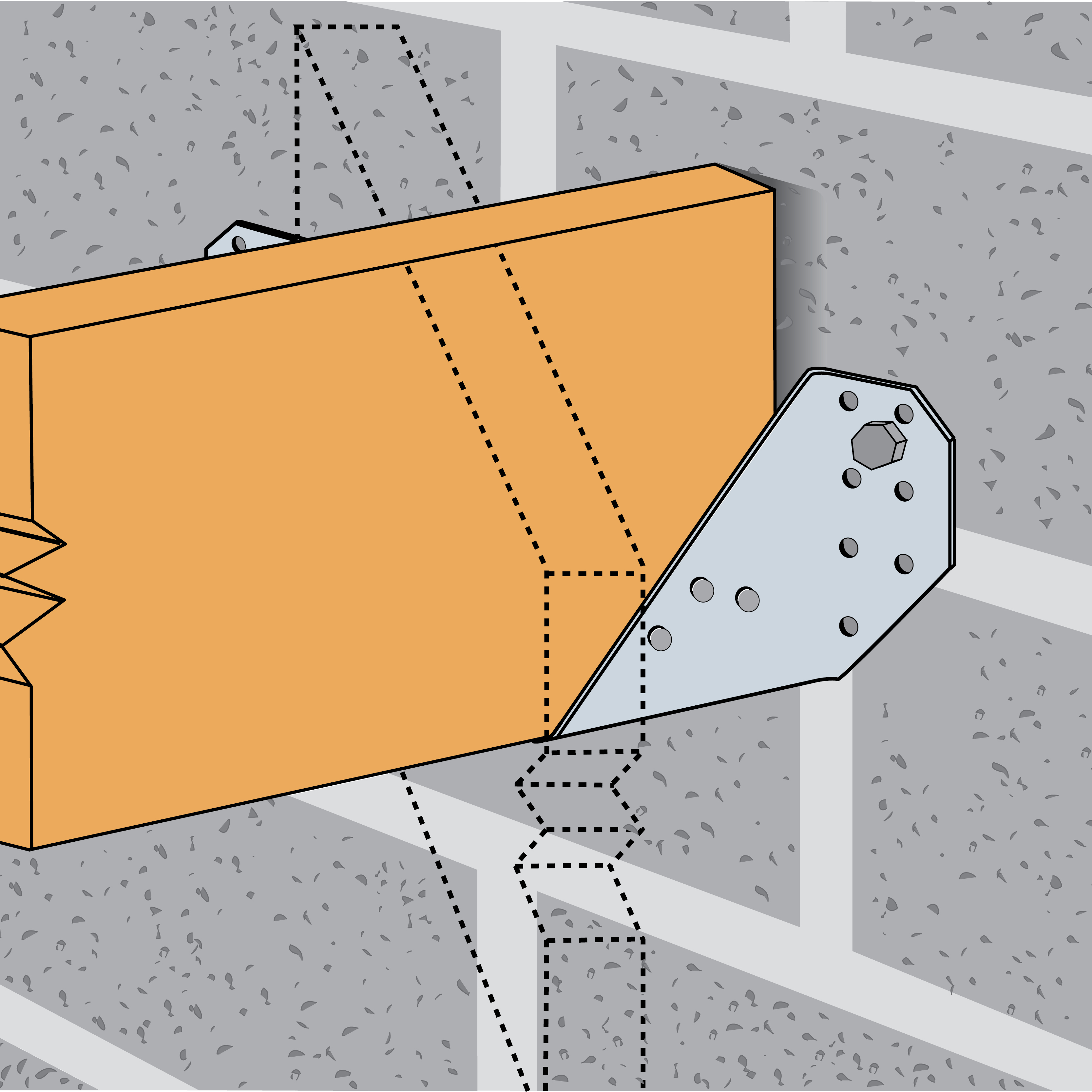

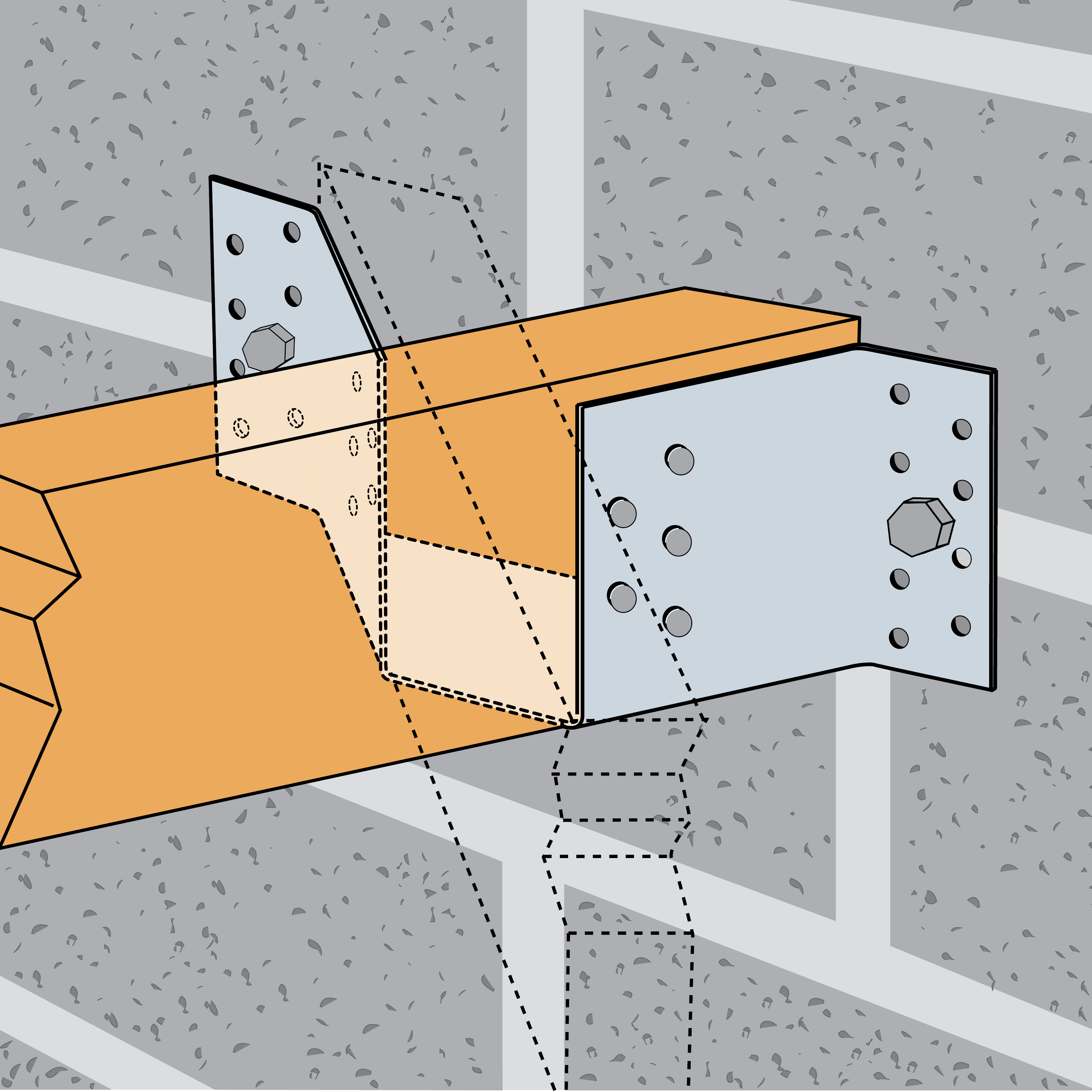

Karakteristieke waarden - Hout op Beton
| Referentie | Draagvermogen van de balkdrager | |||||
|---|---|---|---|---|---|---|
| Karakteristieke waarden voor hout / beton of staal | ||||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | |||||
| Drager | Spanwijdte | R₁,ₖ | R₂,ₖ | |||
| Aantal | Typ | Aantal | Typ | CNA4.0x35 | CNA4.0x35 | |
| ET248 | 2.0 | Ø10 | 6.0 | CNA** | 8.7 | 1.9 |
| ET260 | 2.0 | Ø10 | 10.0 | CNA** | 10.5 | - |
| ET301 | 2.0 | Ø10 | 16.0 | CNA** | 11.2 | - |
Use a LS30 Skewable Angle for extra stability if the joist height exceeds 195mm
* Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances. The values in this table are given for an installation in the middle of a concrete slab. In other installation condition (close to the edge,...), the designer must check the anchor separately (Our free software Anchor Designer is available for download on our website).
** Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.
Product characteristic capacities - Timber beam to timber beam - with SSH screws
| Referentie | Draagvermogen van de balkdrager | |||
|---|---|---|---|---|
| Product capacities - Timber to timber - with SSH screws | ||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | |||
| Spanwijdte | Drager | Neerwaartse belasting | R₂,ₖ | |
| Aantal | Aantal | |||
| ET260 | - | - | - | - |

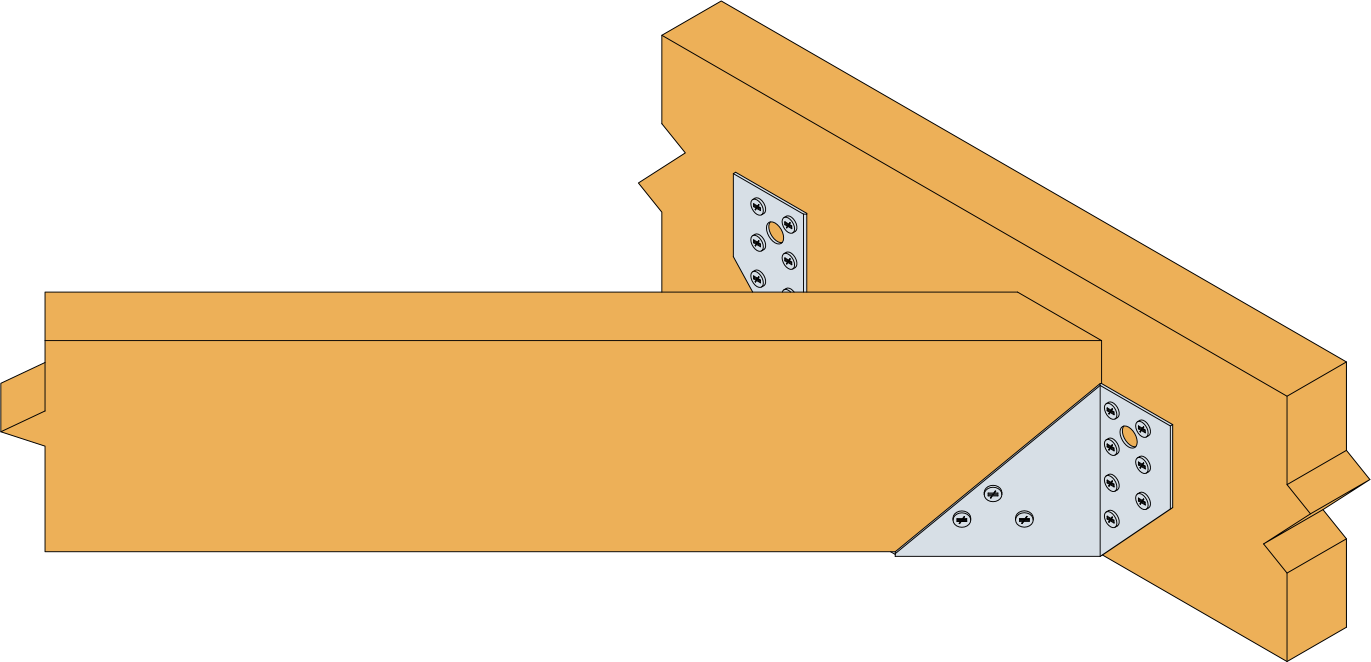

Installatie
Installatie

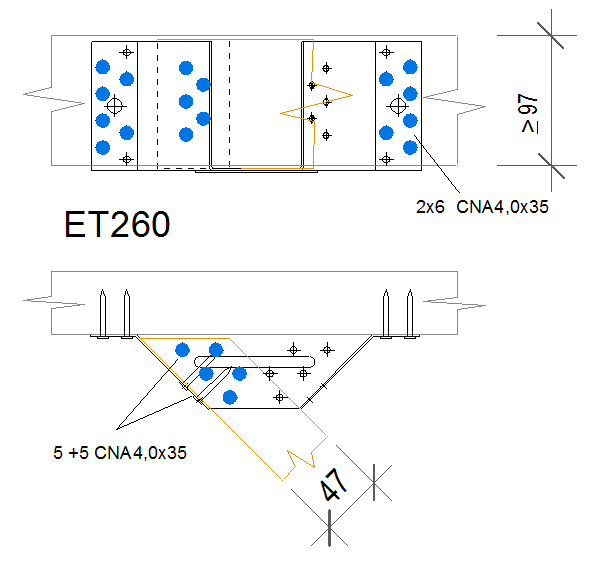

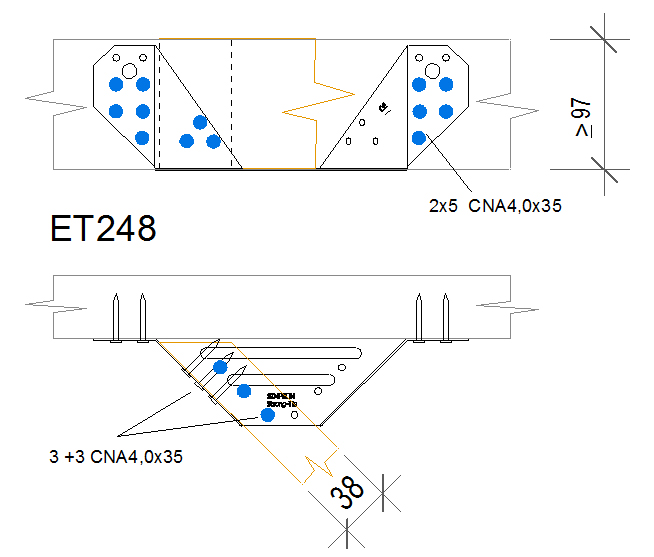

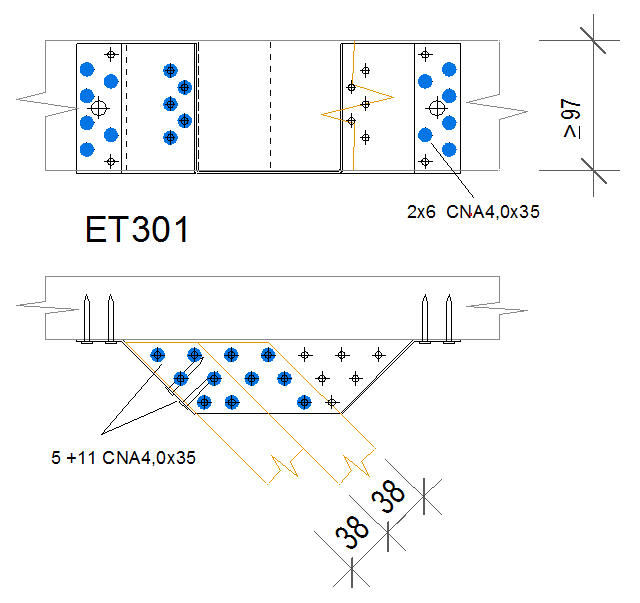

Bevestigingen
Drager :
- Ringnagels CNA Ø4,0 x 35 mm
Gedragen bouwdeel :
Houten :
- Ringnagels CNA Ø4,0 x 35 mm
- SSH10.0x40 mm
Stalen :
- Bouten Ø10 mm

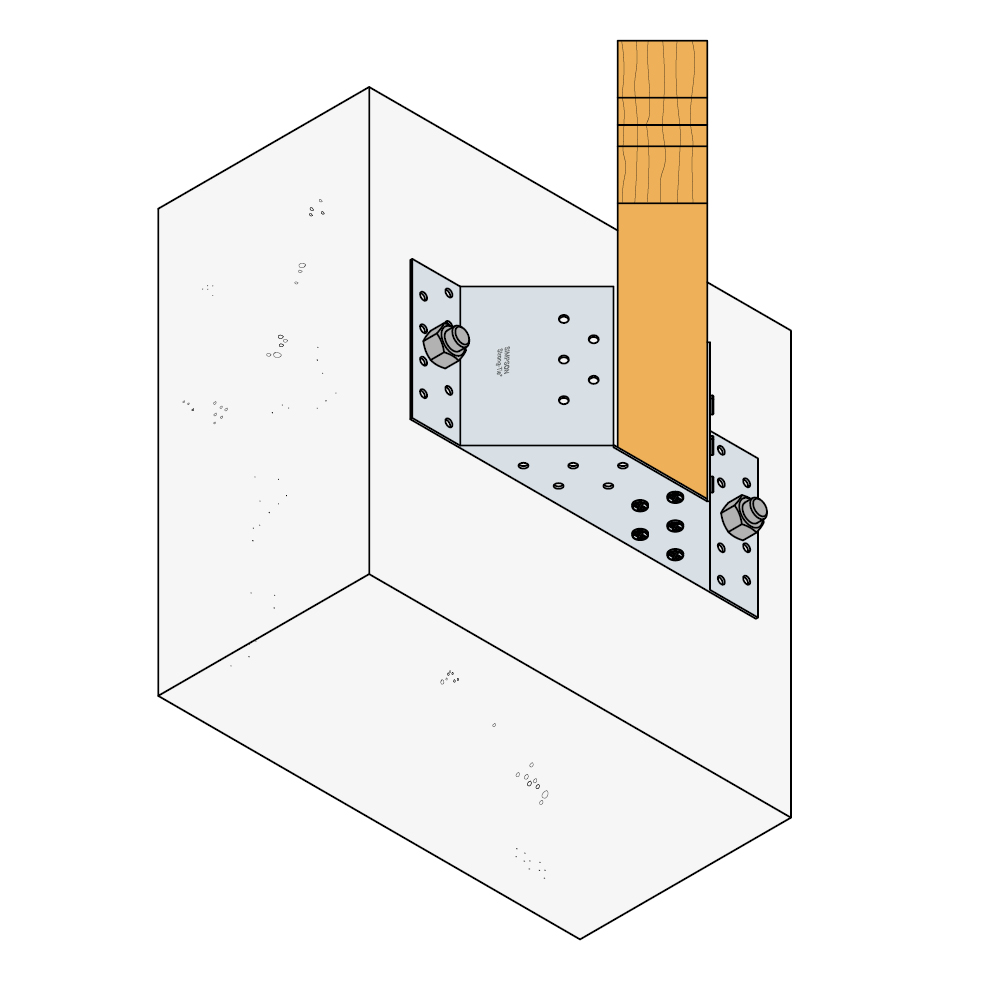

Betonnen :
- Mechanische verankering : WA M10-78/5.
- Chemische verankering : LMAS M10-120/25 + AT-HP

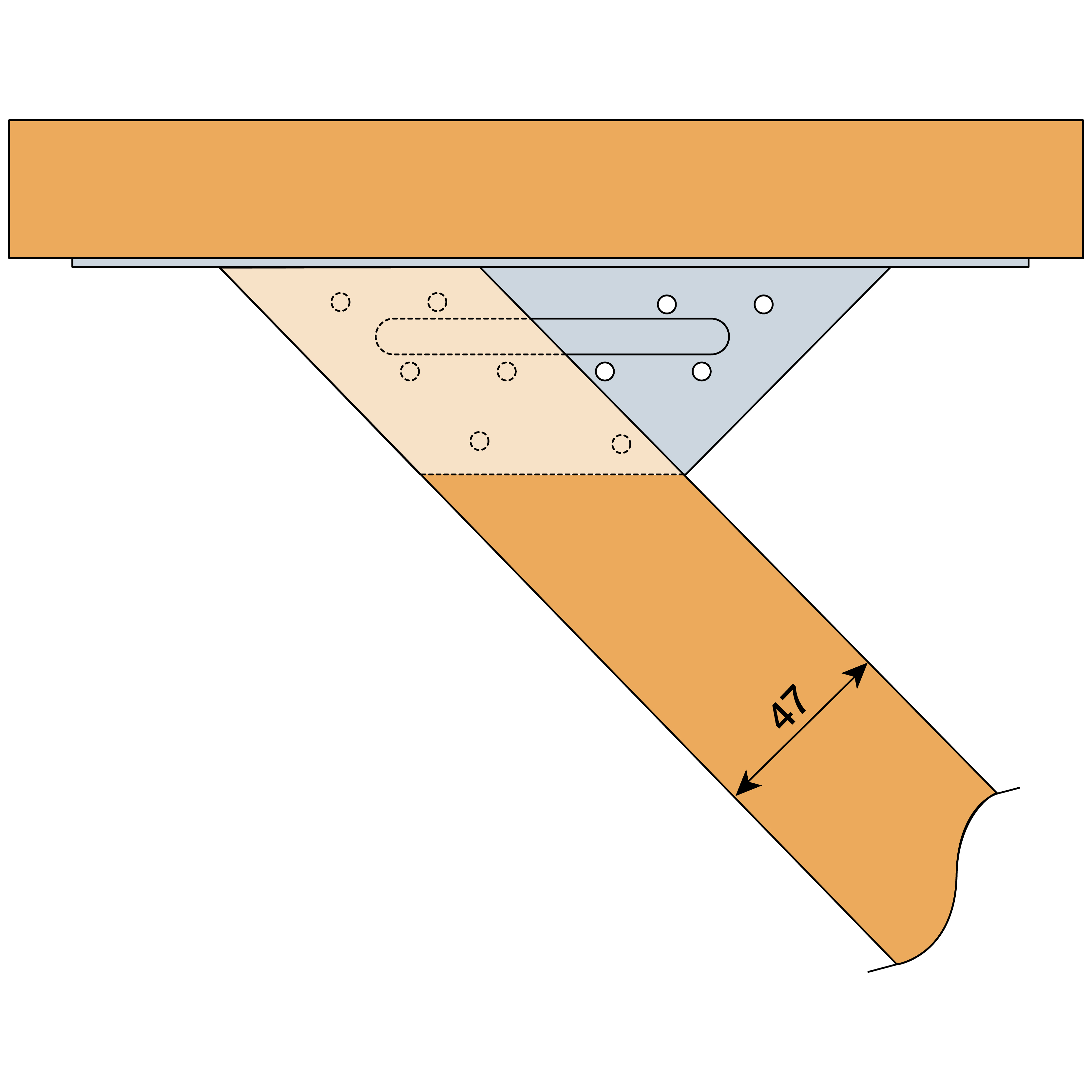

Plaatsing
Voor de plaatsing moeten alle opgegeven bevestigingsmiddelen gebruikt worden. Tweelagig uitgevoerde elementen moeten aan elkaar verbonden worden zodat ze als één enkel element werken.
