ICST

Onzichtbare verbinder voor houtskeletstijl

De onzichtbare verbinder ICST zorgt voor de volledig onzichtbare bevestiging van houtskeletstijlen. Dit product is bijzonder geschikt om gesloten muren met elkaar te verbinden.

CE-Markering
CE-Markering
ETA
ETA
Brand
Brand
EPD
EPD
Binner
Binner
Brand R 60
Brand R 60
Gebruiksklasse 2
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Past op alle houtdoorsneden vanaf 45 x 120 mm,
  • Montage binnen de houten stijl voorkomt koudebruggen,
  • Brandwerendheid van 30 minuten of 1 uur volgens bepaalde aanbevelingen. Vraag ons advies.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, ...
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, ...

Toepassingsgebieden

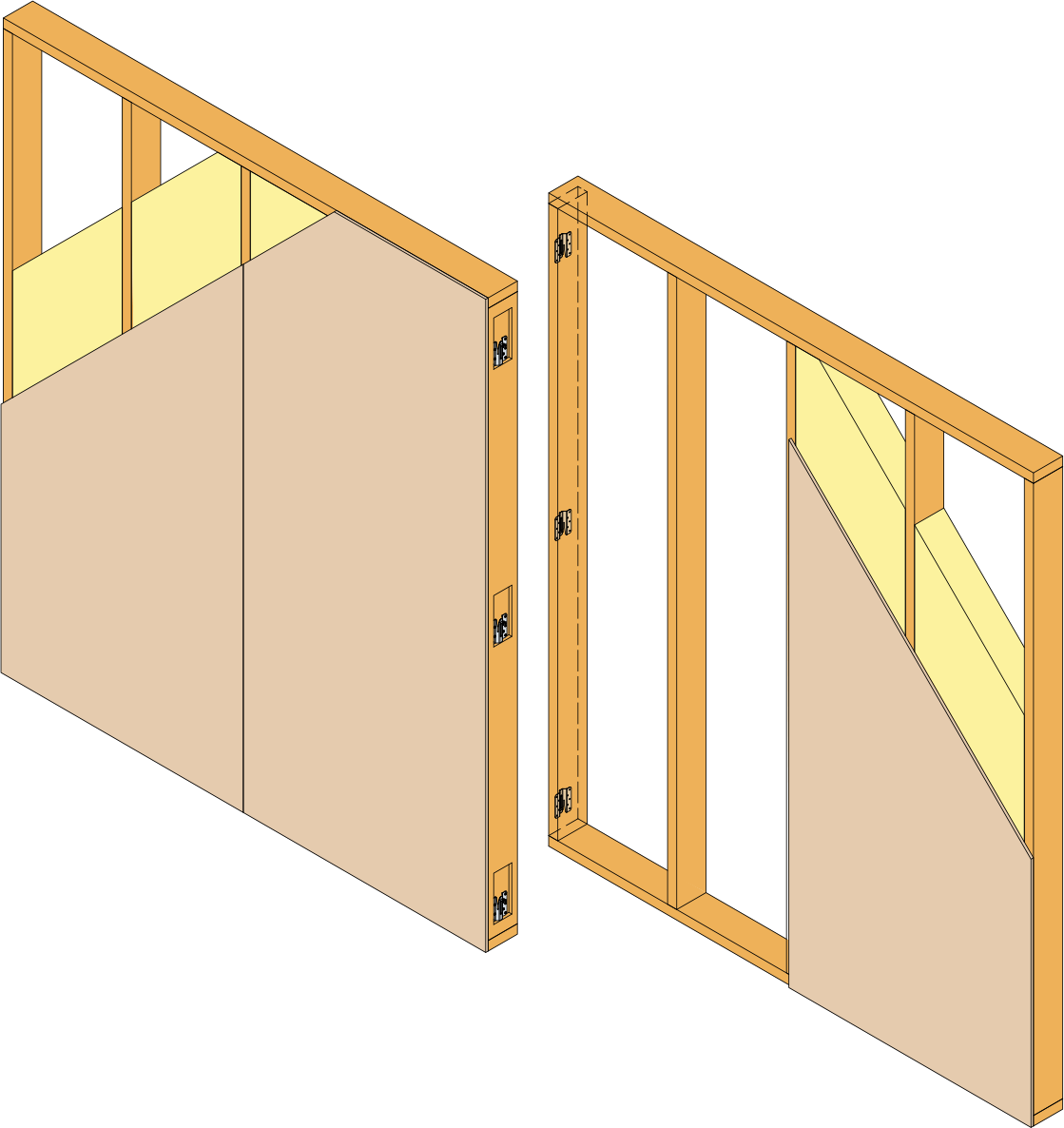

  • Verbinding van houtskeletstijlen: aanbevolen voor “gesloten” muren (na het aanbrengen van binnen- en buitenbekleding op de muur),
  • Alleen voor bevestiging hout op hou.

Technische gegevens

Karasteristieke waarden

Afmetingen

ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden - Hout C24[kN]
R₃,ₖR4,k
CNA4.0x35CNA4,0x40CSA5.0x40ZCNA4,0x60Any nails/screwsCNA4,0x40
ICST11.211.914.8min (15,9 ;16,9/kmod)min (6,72*Rlat,k;16,9/kmod)*2.9

Rlat,k is het zijdelingse weerstandsvermogen van de bevestigingen. Rax,k is het axiale weerstandsvermogen van de bevestigingen. kmod is de modificatiefactor, afhankelijk van de belastingsduurklasse en het vochtgehalte van het hout.

Installatie

Installatie

Keuzemogelijkhden

  • Kan passen bij een schuine of hoekvormige toepassing, ingeval de stijlen in hetzelfde vlak liggen.

Plaasting

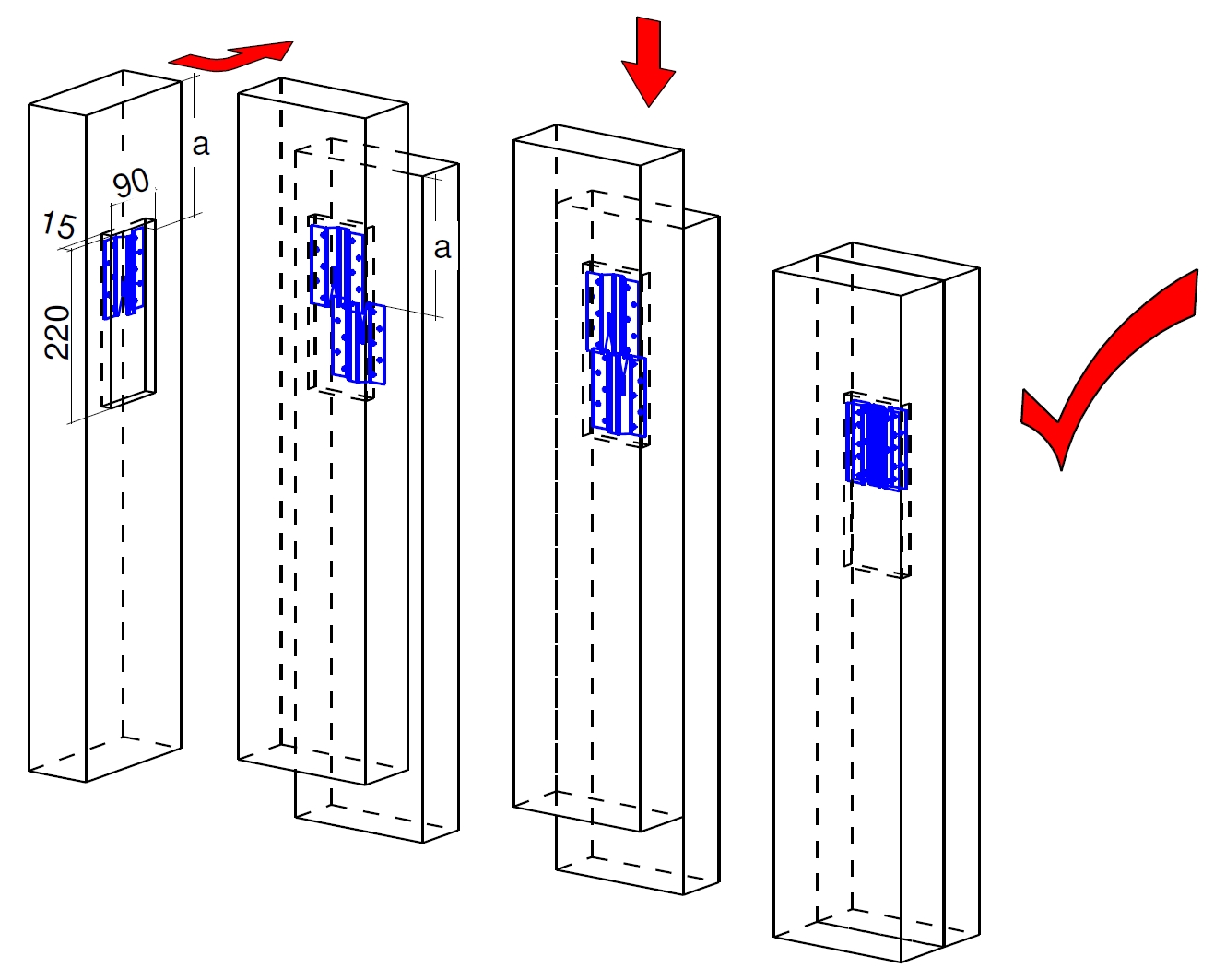

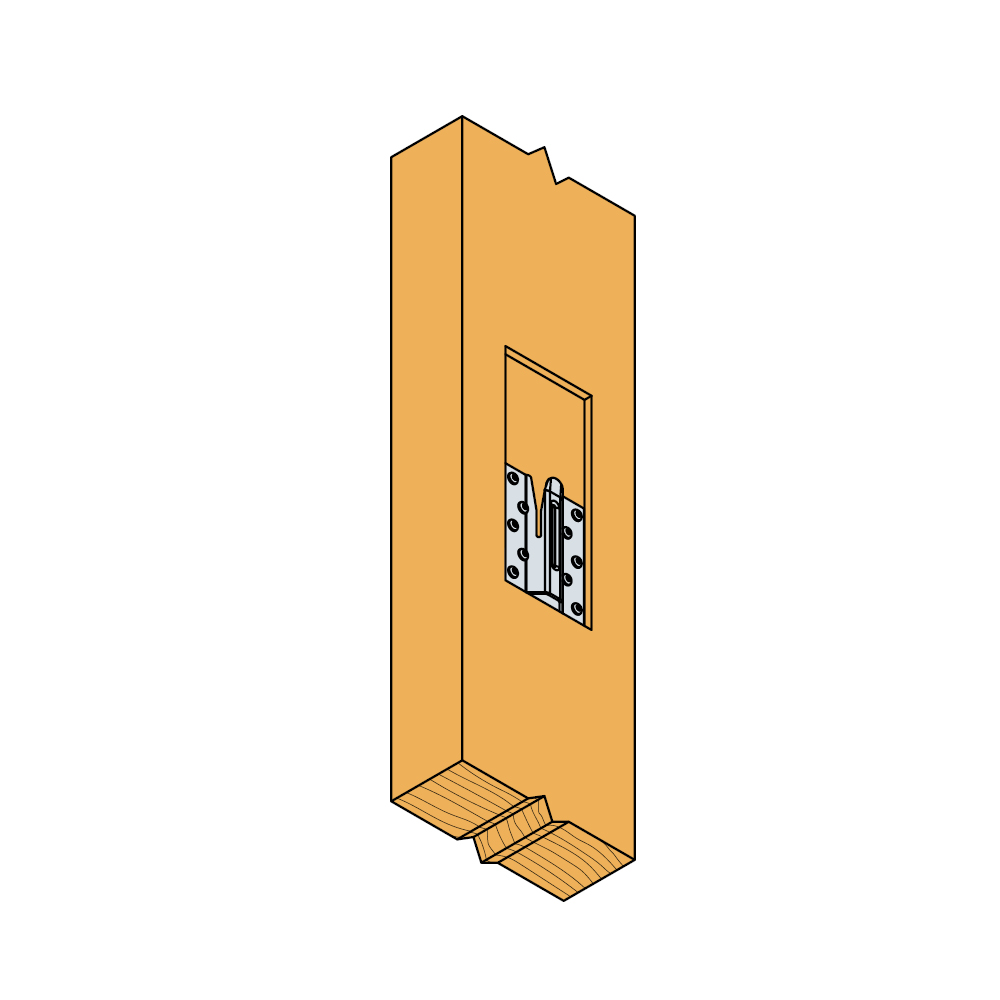

  • De ICST wordt paarsgewijs gebruikt. Voor de montage ervan moet slechts een vlakke inkeping worden gemaakt in een stijl naar keuze van de gebruiker. Die vlakke inkeping moet 15 mm diep zijn, 90 mm breed en minimaal 220 mm lang. De minimumafstand van de ICST tot de uiteinden van de stijlen bedraagt 100 mm.

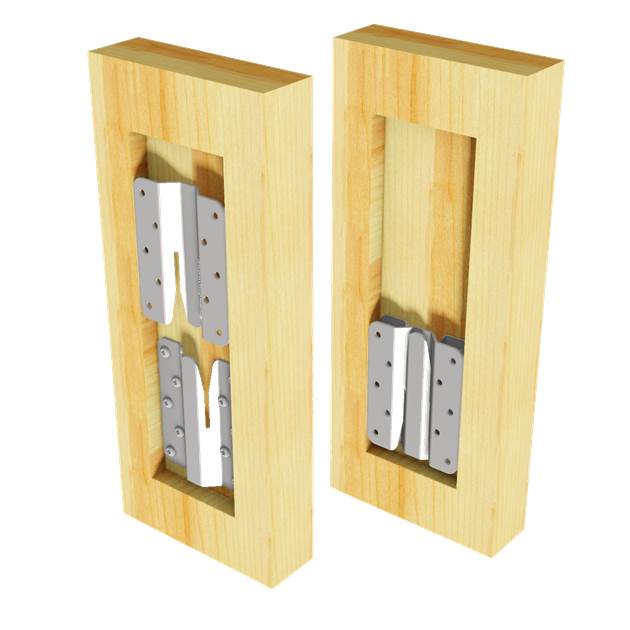

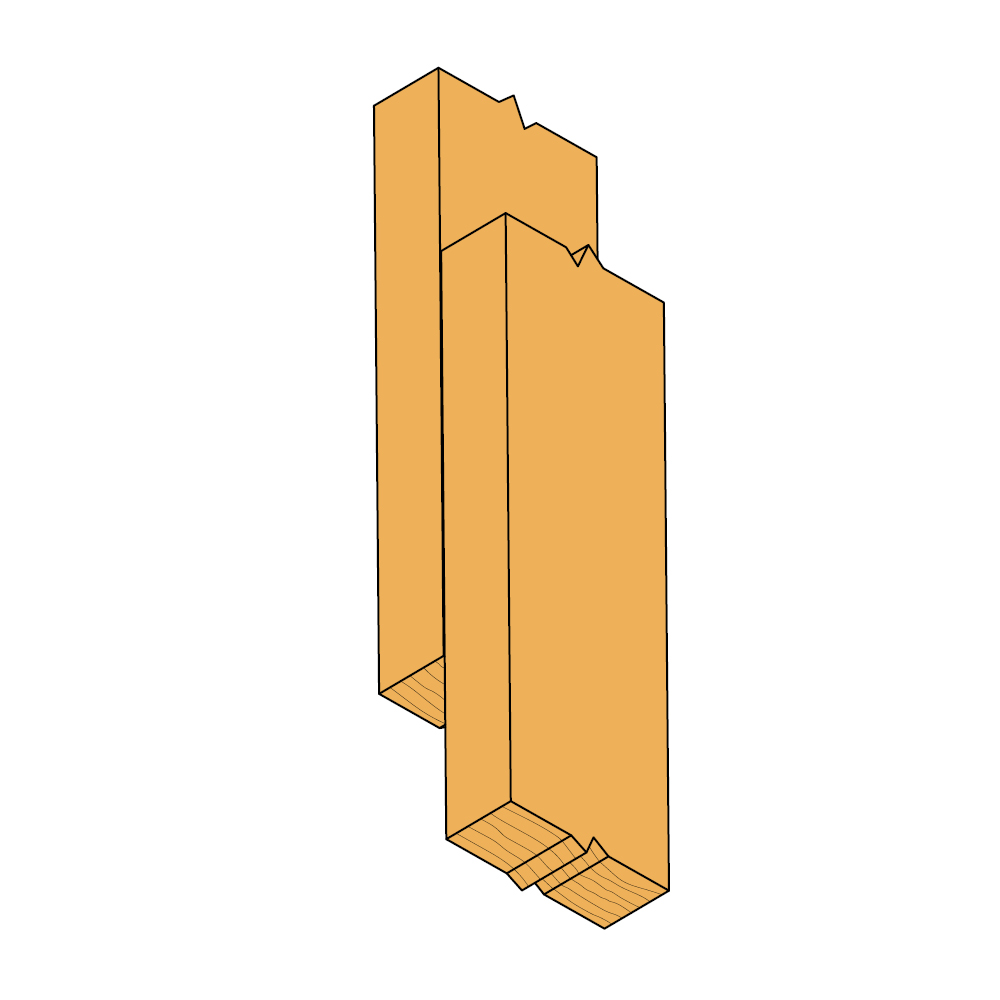

  • De twee delen van de ICST staan tegenover elkaar in de eindpositie. Beide houten elementen kunnen eenvoudig aan elkaar verbonden worden via een geleidingsklauw op het spie-eind.
  • Bij grotere belastingen of om bouwtechnische redenen kunnen meer dan twee paar per stijl worden gebruikt. De montagehandleiding in de tab Technische nota's moet zorgvuldig worden nageleefd.
