SHT

Bretelbeugel voor kapspant

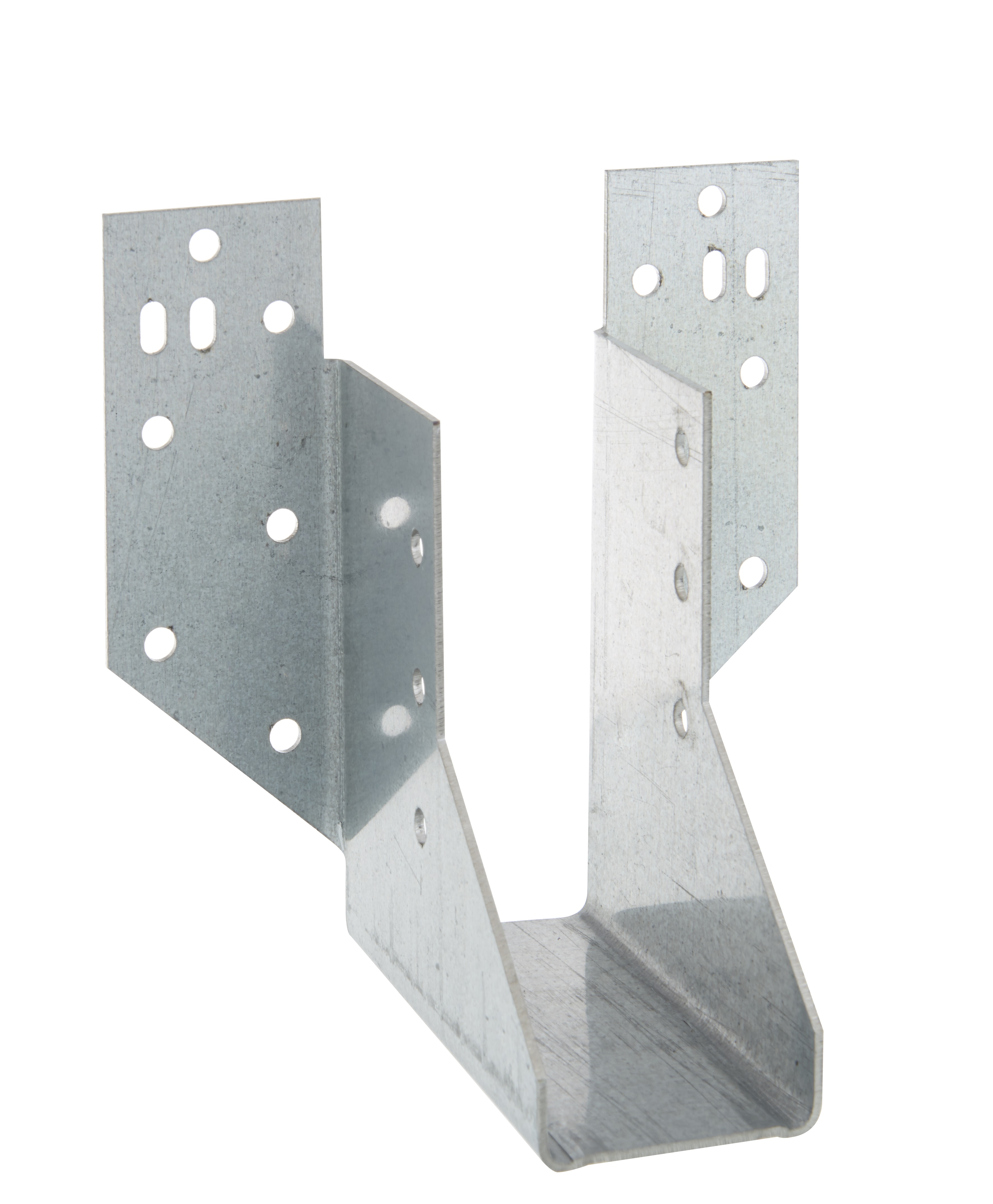

De beugel SHT is een bretelbeugel die wordt gebruikt voor het verbinden van spantvoeten op houten ondergrond. Hij is verstelbaar in hoogte op de bouwplaats want hij kan worden gemonteerd met platte flenzen op de drager of met geplooide flenzen.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

EPD

Product Details

Afbeeldingen

Kenmerken

Voordelen

Gemakkelijk te monteren,
Maakt hoogteverspringingen mogelijk tussen de draagbalk en het gedragen bouwdeel.

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 1,5 mm.

Toepassing

Toepassingsgebieden

Kapspanten,
Dwarsbalken, ...

Ondergrond

Drager : massief hout, composiethout,
Gedragen bouwdeel : composiethout.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie	Afmeting [mm]							Drager Boorgaten	Gedragen boorgaten	Gewicht [kg]
Referentie	A	B	C	D	E	H	Dikte	Ø5	Ø5	Gewicht [kg]
SHT115/38	38	90	83.5	35.9	115	85	1.5	12	6	0.23

Karasteristieke waarden

Referentie	Platte flenzen				Geplooide flenzen
	Bevestigingen		Karakteristieke waarden - Hout C24 [kN]		Bevestigingen			Karakteristieke waarden - Hout C24 [kN]
	Drager	Spanwijdte	R_1.k	R_2.k	Drager		Spanwijdte	R_1.k	R_2.k
	Hoeveelheid aan de kant	Aantal	CNA4,0x35	CNA4,0x35	Hoeveelheid van de bovenkant	Hoeveelheid aan de kant	Aantal	CNA4,0x35	CNA4,0x35
SHT115/38	12	6	9.6	6.6	2	8	6	9.4	5.8

Installatie

Bevestigingen

Ringnagels CNA Ø 4,0 x 35 mm.

Plaatsing

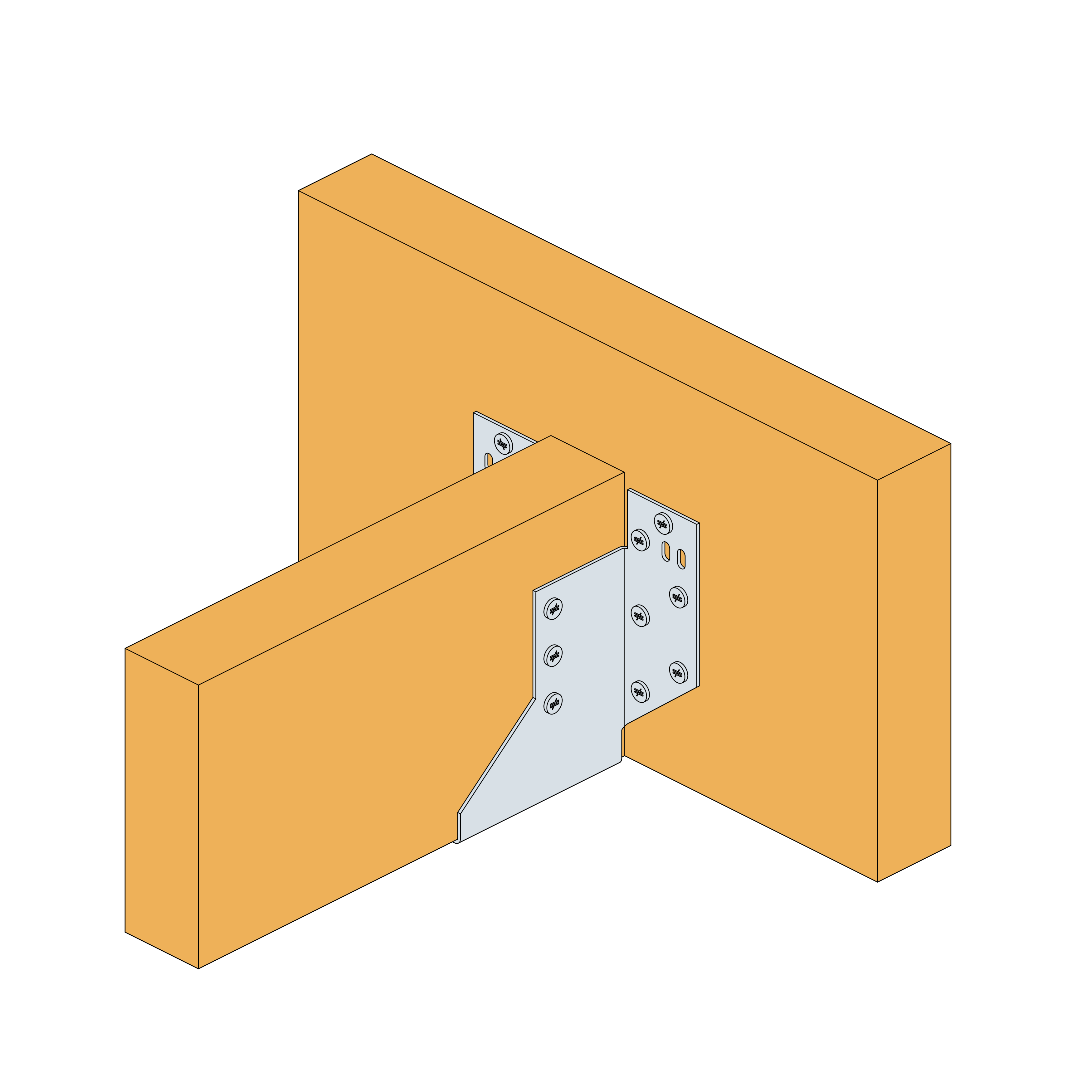

Configuratie met platte flenzen :

Bevestig de ophangbeugel aan de houten drager met behulp van 12 ringnagels CNA Ø 4,0 x 35 mm en controleer desnoods of de kapspant in lijn zal liggen met het onderste deel van de drager.
Monteer de kapspant in de ophangbeugel en bevestig hem met behulp van 6 ringnagels CNA Ø 4,0 x 35 mm.

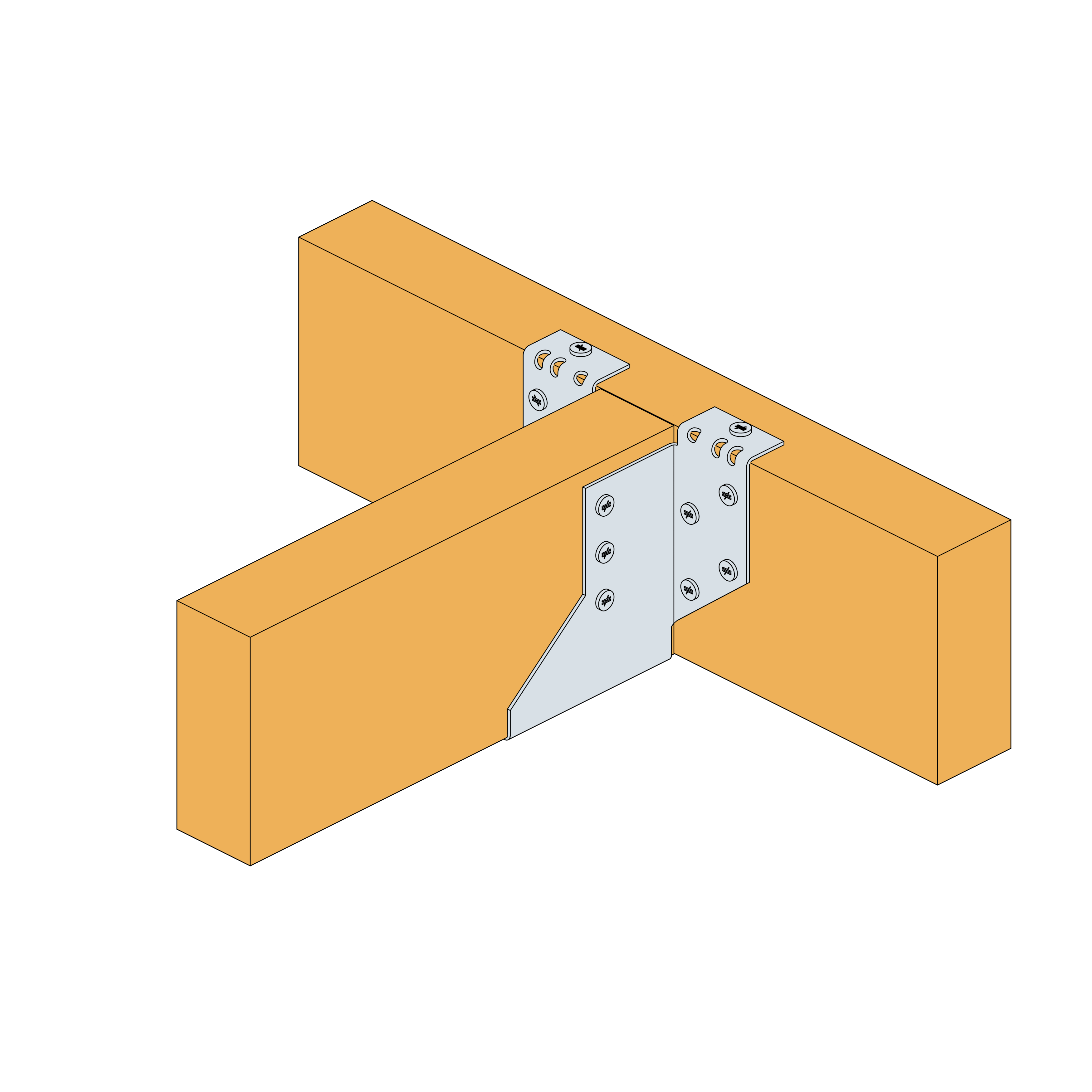

Configuratie met geplooide flenzen :

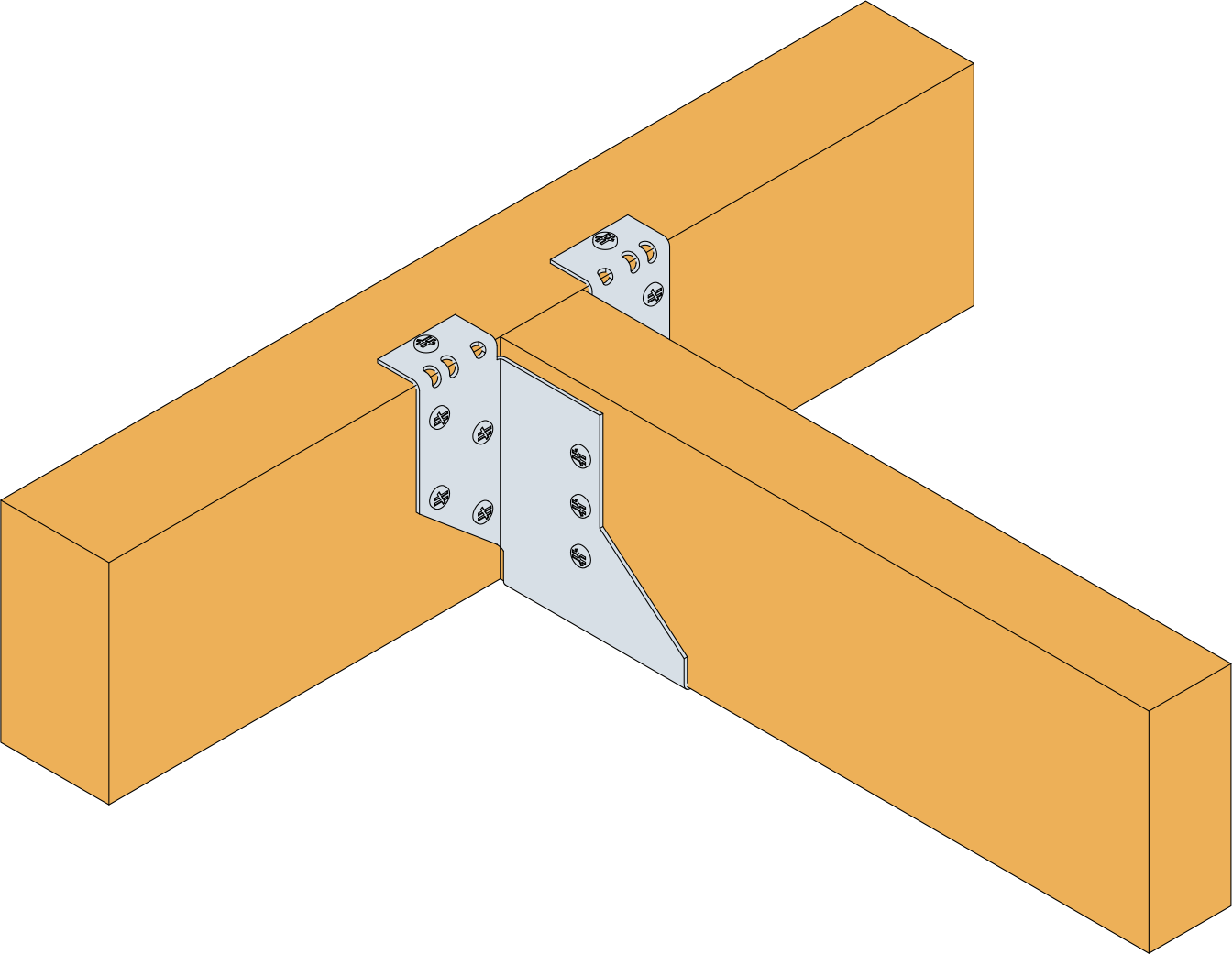

Bevestig de ophangbeugel aan de houten drager met behulp van 8 ringnagels CNA Ø 4,0 x 35 mm in de binnenste boorgaten van de bretellen, en controleer desnoods of de kapspant in lijn zal liggen met het binnenste deel van de drager.

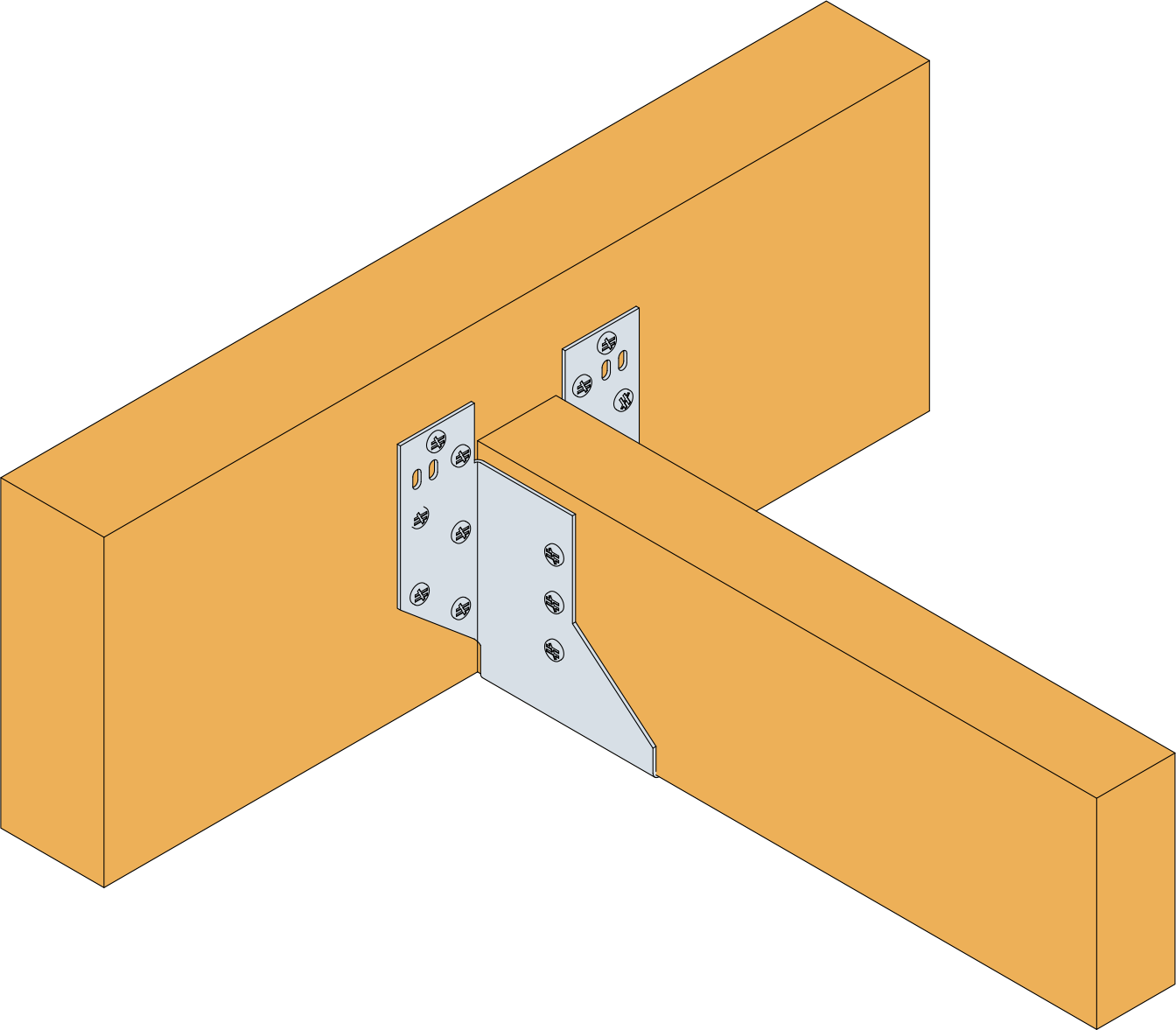

Plooi de bretellen om op de drager en bevestig ze met behulp van 2 ringnagels CNA Ø 4,0 x 35 mm.
Monteer de kapspant in de ophangbeugel en bevestig hem met behulp van 6 ringnagels CNA Ø 4,0 x 35 mm.
