AG703

Bretelbeugel

De bretelbeugel AG703 is in hoogte verstelbaar door de bretellen neer te klappen op de drager afhankelijk van de gewenste plaatsingswijze.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Binner
Binner
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
EPD
EPD
Gebruiksklasse 2
Gebruiksklasse 2

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,5 mm.

Voordelen

  • Maakt verspringing van de gedragen balk mogelijk ten opzichte van de draagbalk.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : I-balken, massief hout, composiethout enz.

Toepassingsgebieden

  • Bevestiging van kepers,
  • Dwarsbalken,
  • Raveelbalken enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]Drager BoorgatenGedragen boorgatenOverig
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Ø4Ø4
AG703/3838153482532149.21.518100.31
AG703/6666139482530749.21.518100.31
AG703/7676134482530249.21.518100.31
AG70336-98(344-A)/24825(680-A)/249.21.518100.38

Karakteristieke waarden - Hout op hout - Platte flenzen

Afmetingen

Karakteristieke waarden - Hout op hout - Platte flenzen
Karakteristieke waarden - Hout op hout - Platte flenzen
ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden - Hout op hout - Platte flenzen
BevestigingenKarakteristieke waarden - Houtsterkteklasse C18[kN]Karakteristieke waarden - Hout C24[kN]Karakteristieke waarden - Houtsterkteklasse SCL[kN]
DragerSpanwijdteR₂,ₖR₁,ₖR₁,ₖR₂,ₖR₁,ₖR₂,ₖ
AantalAantalCNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35
AG703/3816.04.02.89.811.12.812.93.1
AG703/6616.04.02.815.615.62.815.63.1
AG703/7616.04.02.815.615.62.815.63.1

Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant

Afmetingen

Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant
Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant
ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant
BevestigingenKarakteristieke waarden - Houtsterkteklasse C18[kN]Karakteristieke waarden - Hout C24[kN]Karakteristieke waarden - Houtsterkteklasse SCL[kN]
DragerSpanwijdteR₁,ₖR₂,ₖR₁,ₖR₂,ₖR₂,ₖR₁,ₖ
ZijkantBovenkantAantalCNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35CNA3.1x35
AantalAantal
AG703/382.04.04.07.82.68.42.83.19.5
AG703/662.04.04.082.68.62.83.19.6
AG703/762.04.04.082.68.62.83.19.6

Installatie

Installatie

Montage

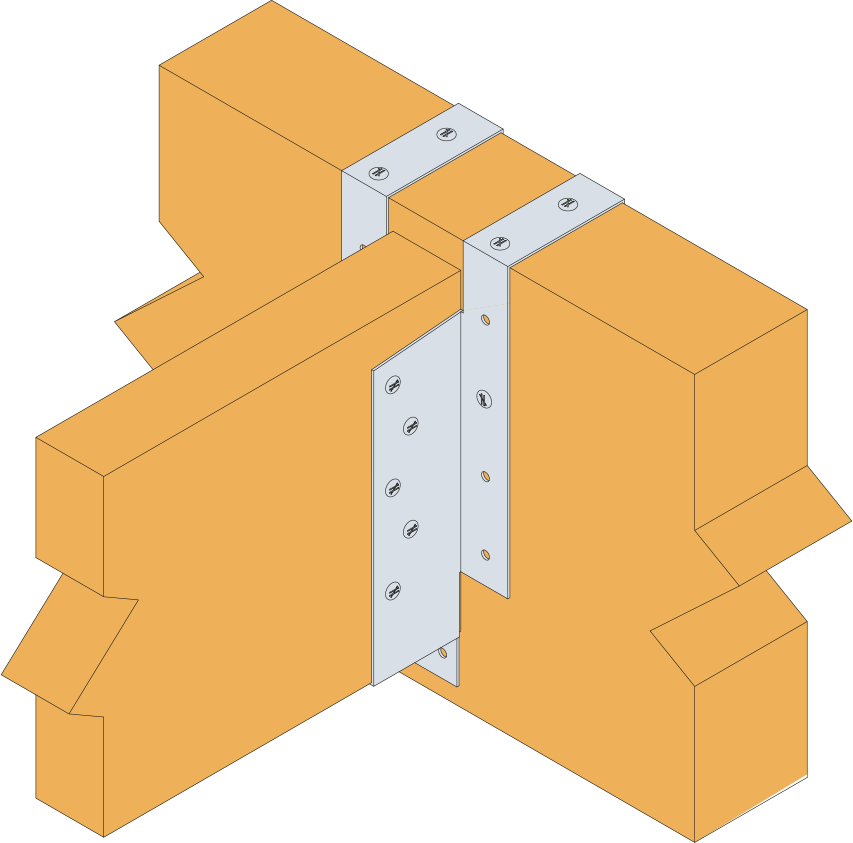

2 plaatsingswijzen mogelijk :

  • Platte flenzen, klassieke montage zoals voor balkdrager met naar buiten staande flenzen,
  • Geplooide flenzen om de beugelhoogte te verstellen ten opzichte van de drager. Omgeplooide flenzen moeten vernageld worden.

Bevestigingen

Op gedragen bouwdeel :

  • Ringnagels CNA Ø 3,1 x 35.

Op houten drager :

  • Ringnagels CNA Ø 3,1 x 35.
