ACI

Verbinder met verstelbare hoek

De beugels ACI vereenvoudigen de hoekplaatsing van bintwerk. De hoek kan rechtstreeks ter plaatse versteld worden tussen 30° en 90° door de flanken te plooien volgens de gewenste plaatsingswijze. De beugels kunnen bevestigd worden aan houten of betonnen dragers. Deze beugels worden paarsgewijs toegepast : de ene beugel bevestigt de ondergording terwijl de andere tegenovergesteld geplaatst wordt om de bovengording vast te maken. Dit bevestigingssysteem kan bijgevolg aangepast worden aan de verschillende breedtes en hoogtes van I-balken.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Bruikbaar op houten of betonnen drager,
  • Verstelbaar op de bouwplaats tussen 30° en 90°,
  • Aanpasbaar aan alle breedten en hoogten van I-balken.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton,
  • Gedragen bouwdeel : I-balken, balken uit massief hout, composiethout enz.

Toepassingsgebieden

  • Vloeren op I-balken,
  • Plafonds op I-balken,
  • Ddwarsbalkbevestiging onder een hoek.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen gedragen bouwdeel [mm] Afmetingen en karakteristieke waarden [mm] Drager Boorgaten Gedragen boorgaten
Breedte Hoogte A B C D F t Ø5 Ø14 Ø5
Min. Max. Min. Max.
ACI100/80456920040010080109.741.7111.721834
ACI140/807010020040014080109.741.7111.721834

Karakteristieke waarden - Hout op beton - Volledige vernageling

Referentie Karakteristieke waarden voor hout / hout - Vollediege vernageling
Bevestigingen Karakteristieke waarden - Houtsterkteklasse C24 (drager) [kN]
Drager Spanwijdte R1.k - 30 à 59° R1.k - 60 à 90°
Aantal Aantal CNA4,0x35 CNA4,0x35
ACI100/80142 - 46.18.3
ACI140/80142 - 46.98.2

Karakteristieke waarden - Hout op beton

Referentie Karakteristieke waarden voor hout / beton of staal
Bevestigingen Karakteristieke waarden Ri,k [kN]
Drager Spanwijdte R1.k - 30 à 59° R1.k - 60 à 90°
Aantal Typ Aantal Typ CNA4,0x35 CNA4,0x35
ACI100/802Ø12*2 - 4CNA7.910.7
ACI140/802Ø12*2 - 4CNA7.69.5

* Bekijk het Simpson Strong-Tie ankerassortiment om het juiste product te vinden. De standaardoplossingen moeten worden gekozen op basis van de ondersteuning (beton, metselwerk, enz.), de tussenruimte en de afstanden tot de randen.
De in deze tabel beschreven waarden zijn gegeven voor een installatie in volle plaat. Voor elke andere installatieconditie (dicht bij randen, enz.) moet de ontwerper de ankers afzonderlijk controleren (onze gratis Anchor Designer-software is beschikbaar op onze website).

Installatie

Installatie

Bevestigingen

Gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 35 mm.

De nagels worden in de gedragen balk ingeslagen onder een hoek van 45°. Per gording zijn minstens twee nagels nodig voor een stevige bevestiging. Afhankelijk van de gordinghoogte is het soms mogelijk vier nagels aan te brengen.

Drager :
Houten ondergrond :

  • Ringnagels CNA Ø 4,0 x 35 mm.

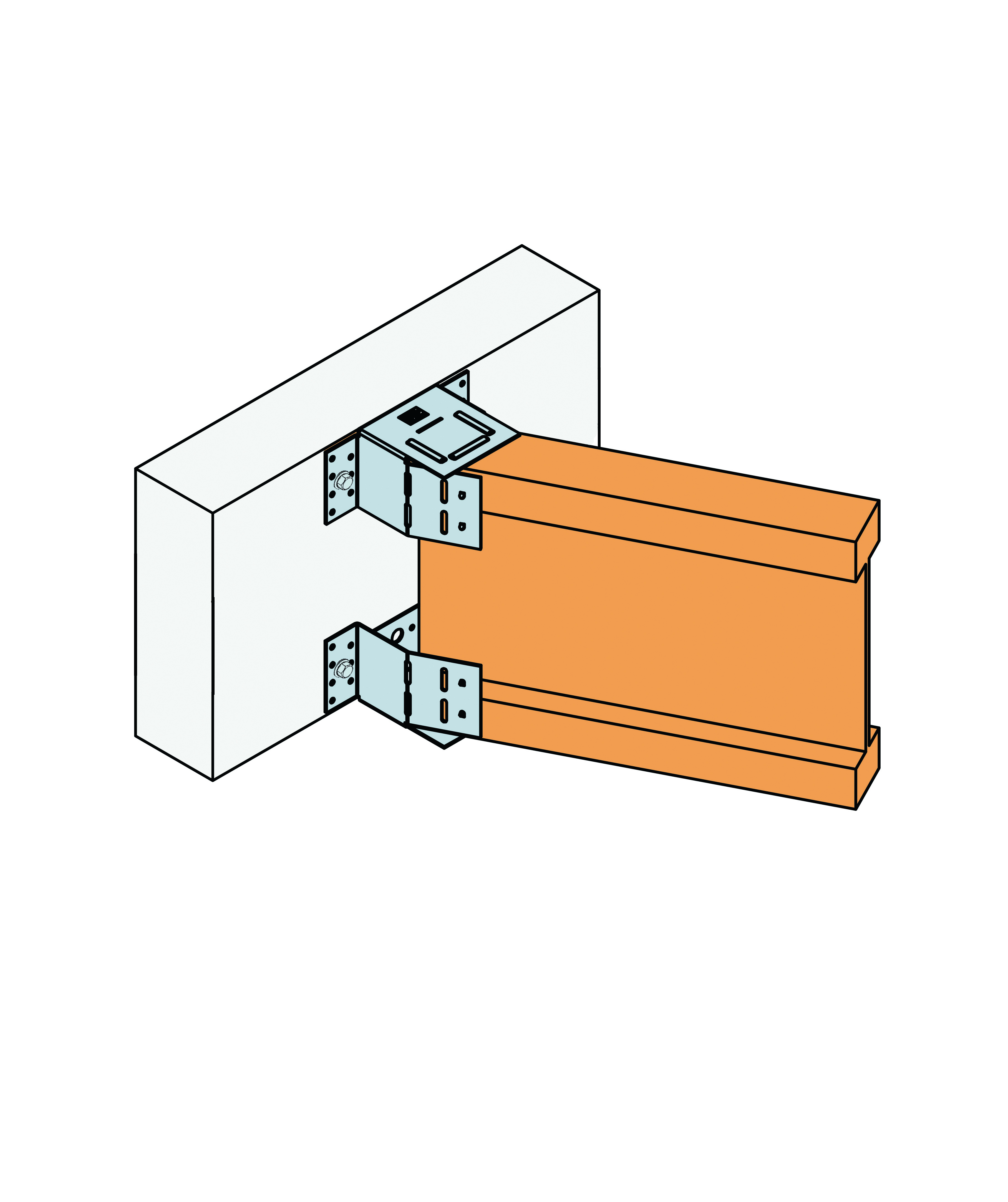

Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker WA M12-104/5,
  • Chemische verankering :hars AT-HP + draadstang LMAS M12-150/35.

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + LMAS M12-150/35 + zeefhuls SH M16-130.

Plaatsing

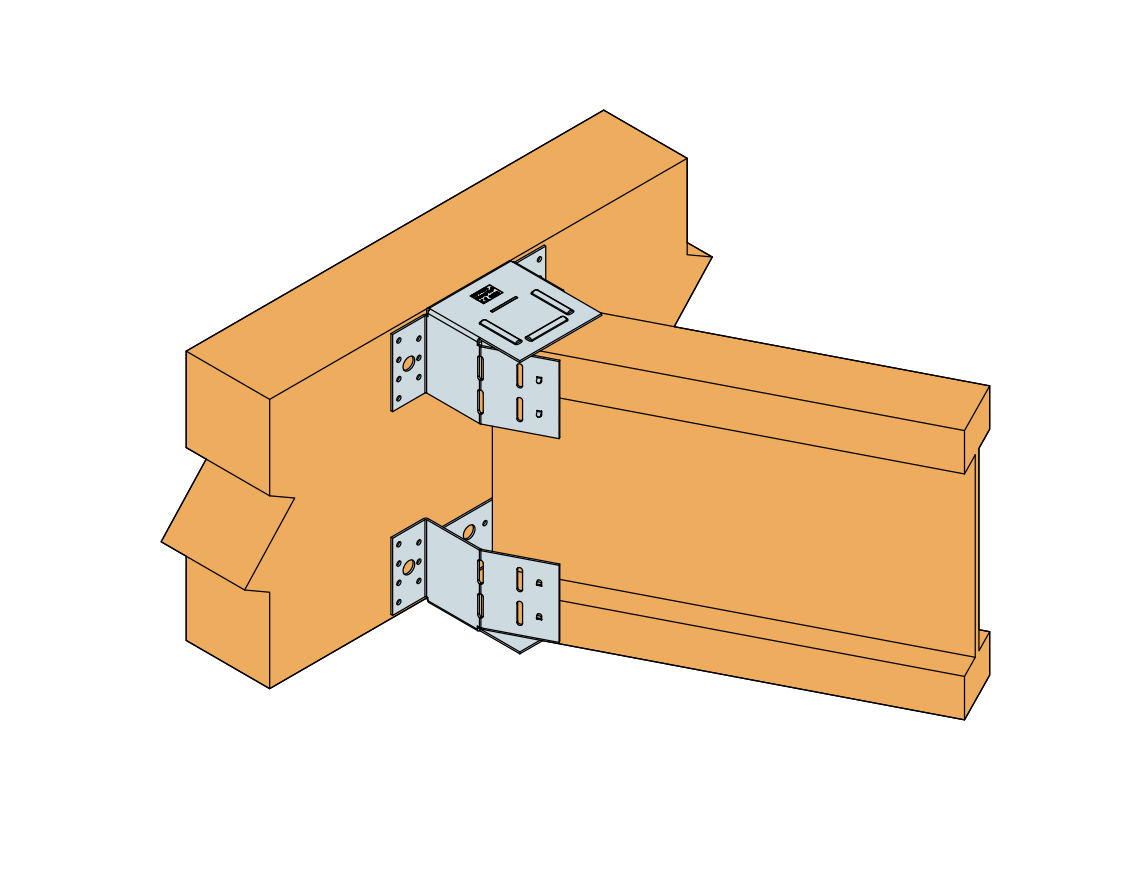

Ze worden paarsgewijs toegepast: de ene beugel bevestigt de ondergording terwijl de andere tegenovergesteld wordt geplaatst om de bovengording vast te maken.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
