LS
Hoekijzers met verstelbare hoek

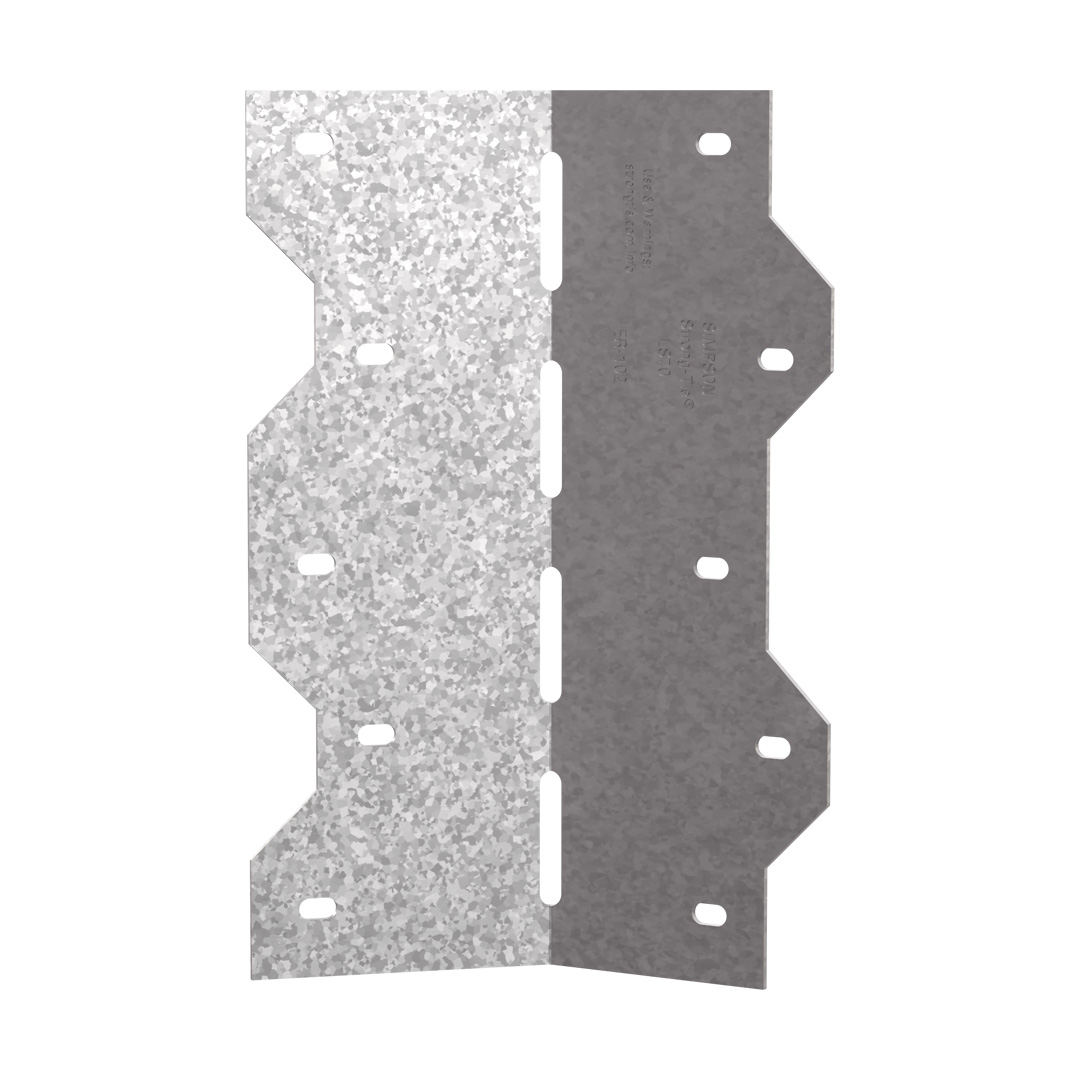

Het hoekijzer LS kan in situ versteld worden van 0 tot 135°. Het hoekijzer kan slechts eenmaal geplooid worden.
CE-Markering
ETA
Binner
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen en karakteristieke waarden
Afmetingen
| Referentie | Verbinder afmetingen | ||||||
|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | flens B[mm] | Boorgaten in drager[mm] | Overig | ||||
| A[mm] | B[mm] | C[mm] | Dikte[mm] | Langwerpig | Langwerpig | Gewicht[kg] | |
| Ø4x7 | Ø4x7 | ||||||
| LS30 | 57 | 57 | 86 | 1.2 | 3 | 3 | 0.19 |
| LS50 | 57 | 57 | 124 | 1.2 | 4 | 4 | 0.26 |
| LS70 | 57 | 57 | 162 | 1.2 | 5 | 5 | 0.34 |
Karakteristieke waarden - Hout op hout - Volledige vernageling - 1 hoekijzer
Afmetingen
| Referentie | Draagvermogen van de hoekverbinder | ||
|---|---|---|---|
| Karakteristieke waarden - Hout op hout - Volledige vernageling | |||
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 1 hoekijzer[kN] | ||
| flens B | Boorgaten in drager | R₂,ₖ=R₃,ₖ | |
| Aantal | Aantal | CNA3.7x50 | |
| LS30 | 3.0 | 3.0 | 2.8 |
| LS50 | 4.0 | 4.0 | 4.3 |
| LS70 | 5.0 | 5.0 | 4.4 |
