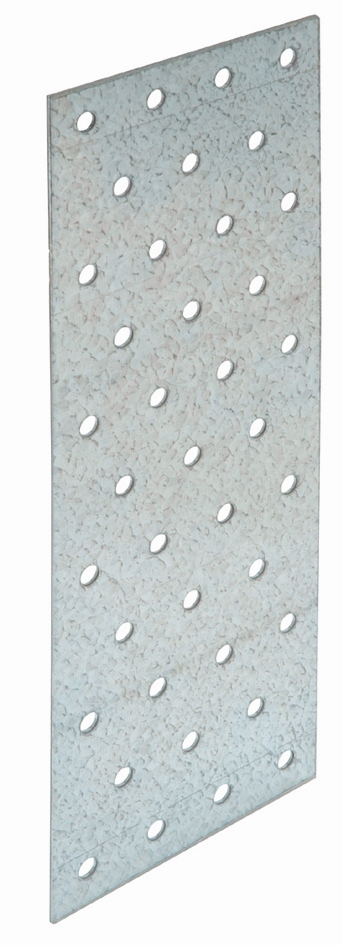

NP-Z

Geperforeerde plaat - ZPRO

De geperforeerde plaat NP-Z wordt gebruikt in allerlei toepassingen, waaronder kopse verbindingen en kolom-balkverbindingen. Ze is geschikt voor gebruik buitenshuis.

CE-Markering
Gebruiksklasse 3
Buiten
Zpro

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + ZPro,
  • De ZPro-coating komt overeen met een zinklaag van ongeveer 55 µm dik.

Voordelen

  • Gebruik buitenshuis dankzij ZPro-coating,
  • Zeer veelzijdige toepassingen...

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout…
  • Gedragen : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen…

Gebruik

  • Kolom-balkverbinding,

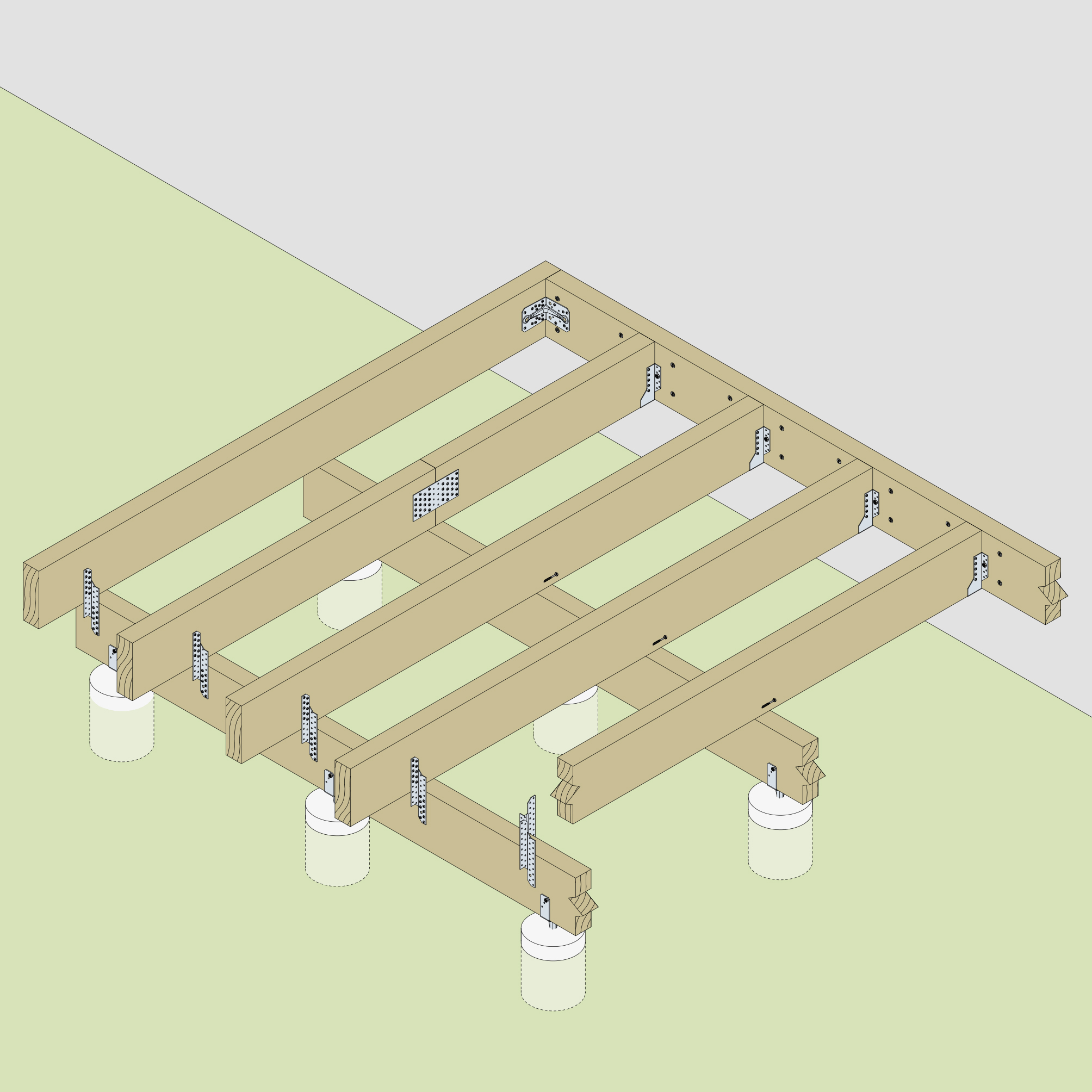

  • Kopse verbinding,
  • Reparaties...

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

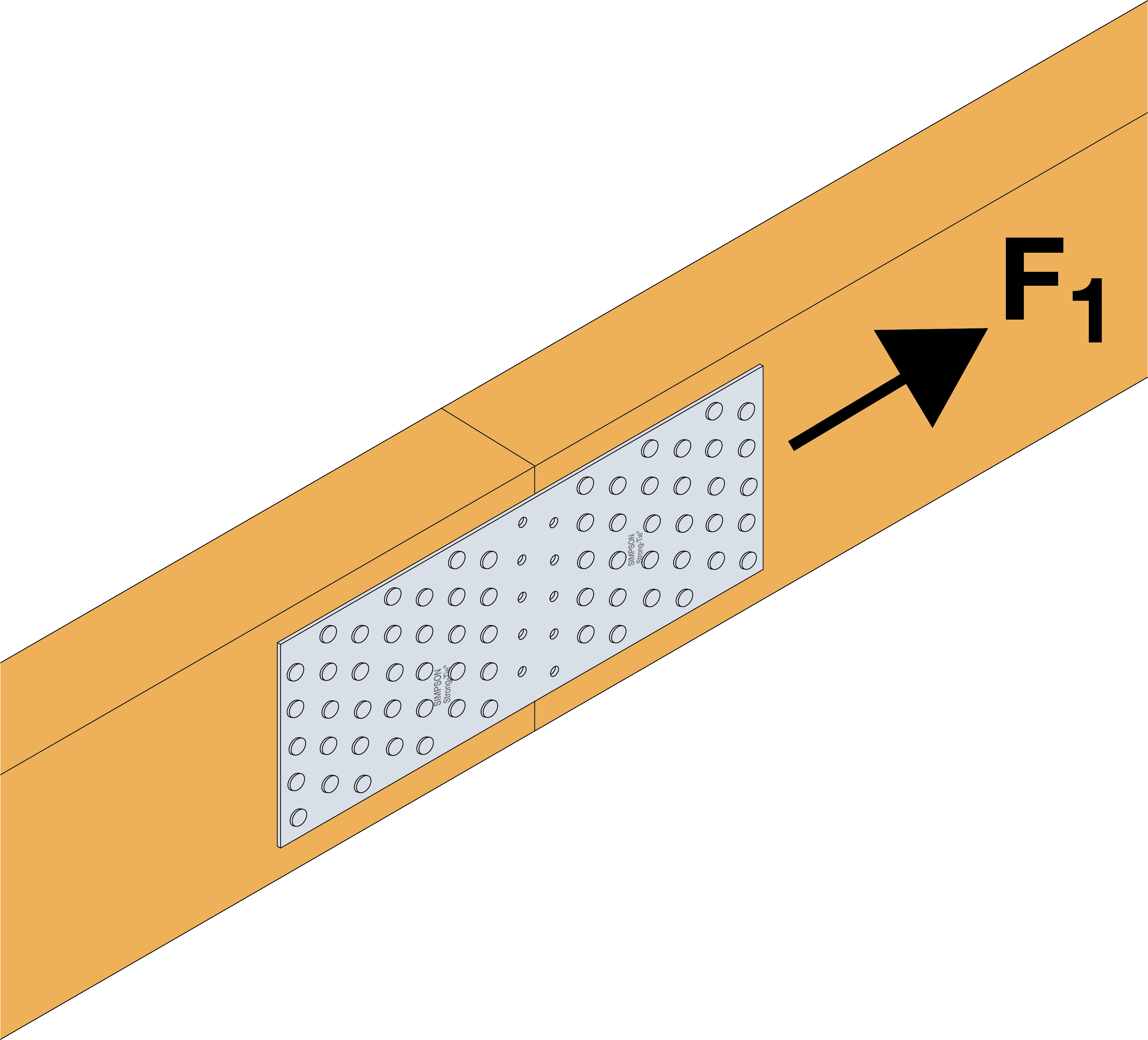

Referentie Afmetingen [mm] Boorgaten  Karakteristieke waarden - 1 plaat [kN]
A B t Hvh Ø R1,k
NP20/100/200Z100200245Ø5min (n x Rlat,k ; 44.6/kmod)

Waarbij:
n : aantal bevestigingselementen
Rlat,k : karakteristieke afschuifsterkte van een bevestigingselement

Installatie

Installatie

Bevestigingselementen

  • Ringnagels CNA Ø4.0x40G,
  • Schroeven CSA5.0x35Z of CSA5.0x40Z.

Downloads

  • ZPRO Verbinders voor buiten

    ZPRO Verbinders voor buiten

    Het ZPRO-assortiment van verbinders voor constructiedelen biedt een rendabel alternatief voor roestvast staal, ideaal voor aan het weer blootgestelde constructies zoals carports en terrassen.
