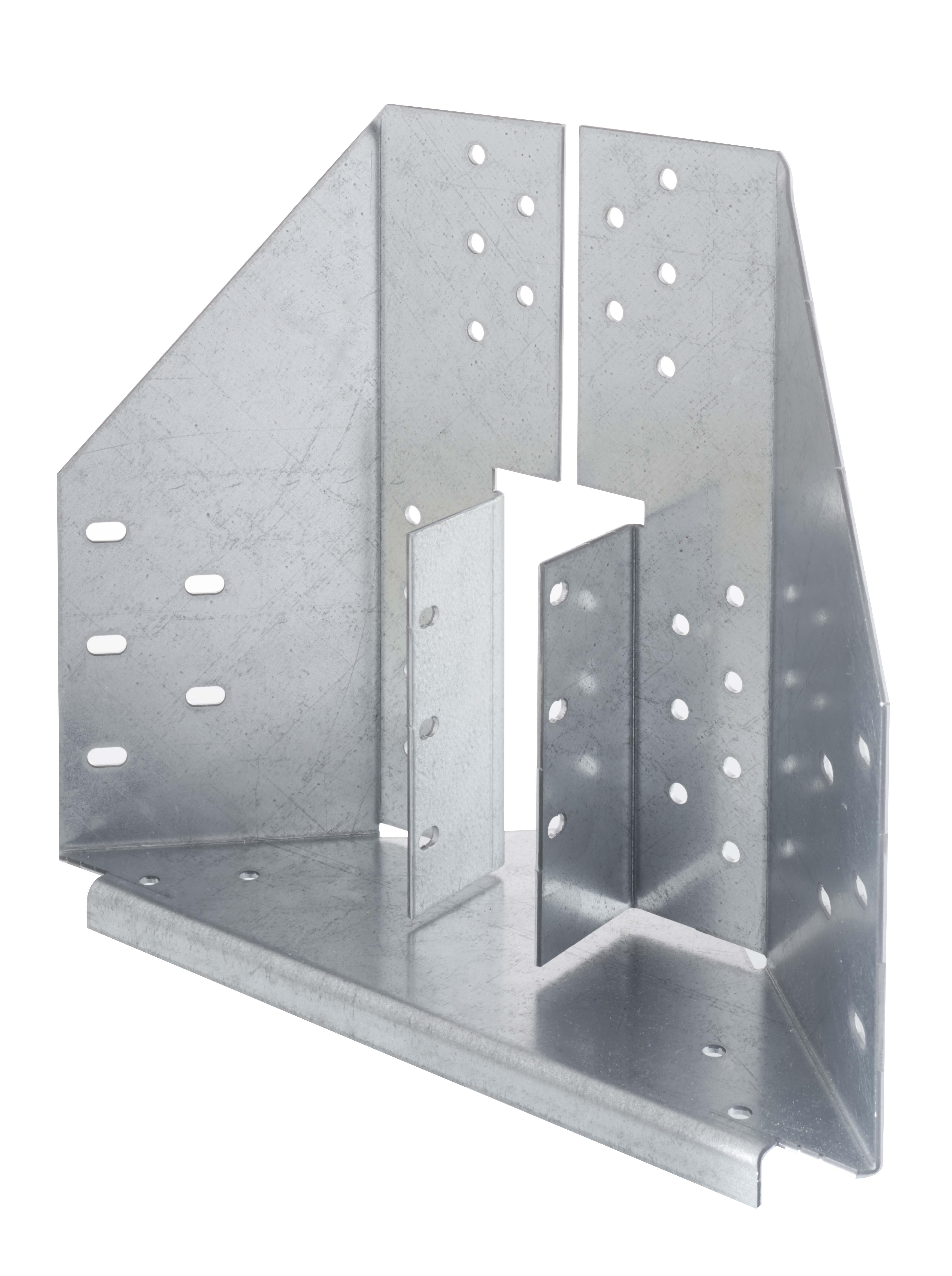

ETC392

Beugel voor eindschild

Deze beugels worden gebruikt in kapspanten met een doorsnede van 38 mm om een eindschild uit te voeren door de halve spanten van hoekkepers en karbelen met elkaar te verbinden. De modellen verschillen afhankelijk van de plaatsingswijze.

CE-Markering
CE-Markering
ETA
ETA
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Gebruiksklasse 2
Gebruiksklasse 2
EPD
EPD
Binner
Binner

Product Details

Afbeeldingen

ETC392 - Verbindingen 2 enkele hoekkepers + 1 karbeel

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2 mm.

Voordelen

  • Opvang van hoge neerwaartse en opwaartse belastingen,
  • Compatibel met een industriële kapspant met dragende trekbalk van 97 mm.

Toepassing

Ondergrong

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton, staal,
  • Gedragen bouwdeel : massief hout.

Toepassingsgebieden

  • Bevestiging van kapspanten voor de uitvoering van eindschild.

Technische gegevens

Mål

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Drager BoorgatenGedragen boorgatenOverig
A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]bolvormigFlankenVerankeringGewicht[kg]
Ø5Ø13Ø5Ø5 x 7,5Ø5
ETC392381956854102224-10641

Voor de ETC392 is de CE-markering aangevraagd

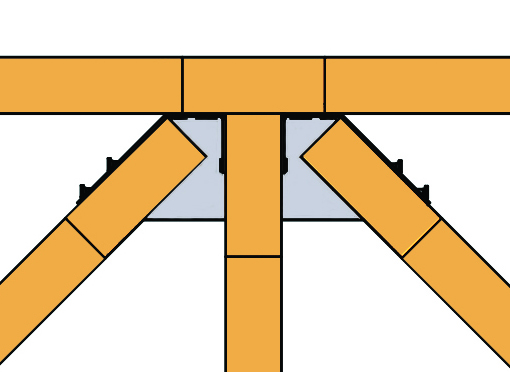

Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 1 karbeel + 2 hoekkeper

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 1 karbeel + 2 hoekkeper
Hout afmetingen en bevestigingenKarakteristieke waarden - Drager ≥ 97 - Hmmoutsterkteklasse C24[kN]
DragerhoekkeperkarbeelR₂,ₖR₁,ₖ
CNA4.0x35N° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35KarbeelHoekkeperMax.KarbeelHoekkeperTotale
ETC392261971419763.36.616.64.48.822

De neerwaartse belastingwaarden worden berekend als volgt: R1,k = min (Karbeel + 2*Hoekkeper; Totaal)
De opwaartse belastingwaarden worden berekend als volgt: R2,k = min (Karbeel + 2*Hoekkeper; Totaal)

De belasting is verdeeld als volgt: 20% op de karbeel, 40% op elke hoekkeper

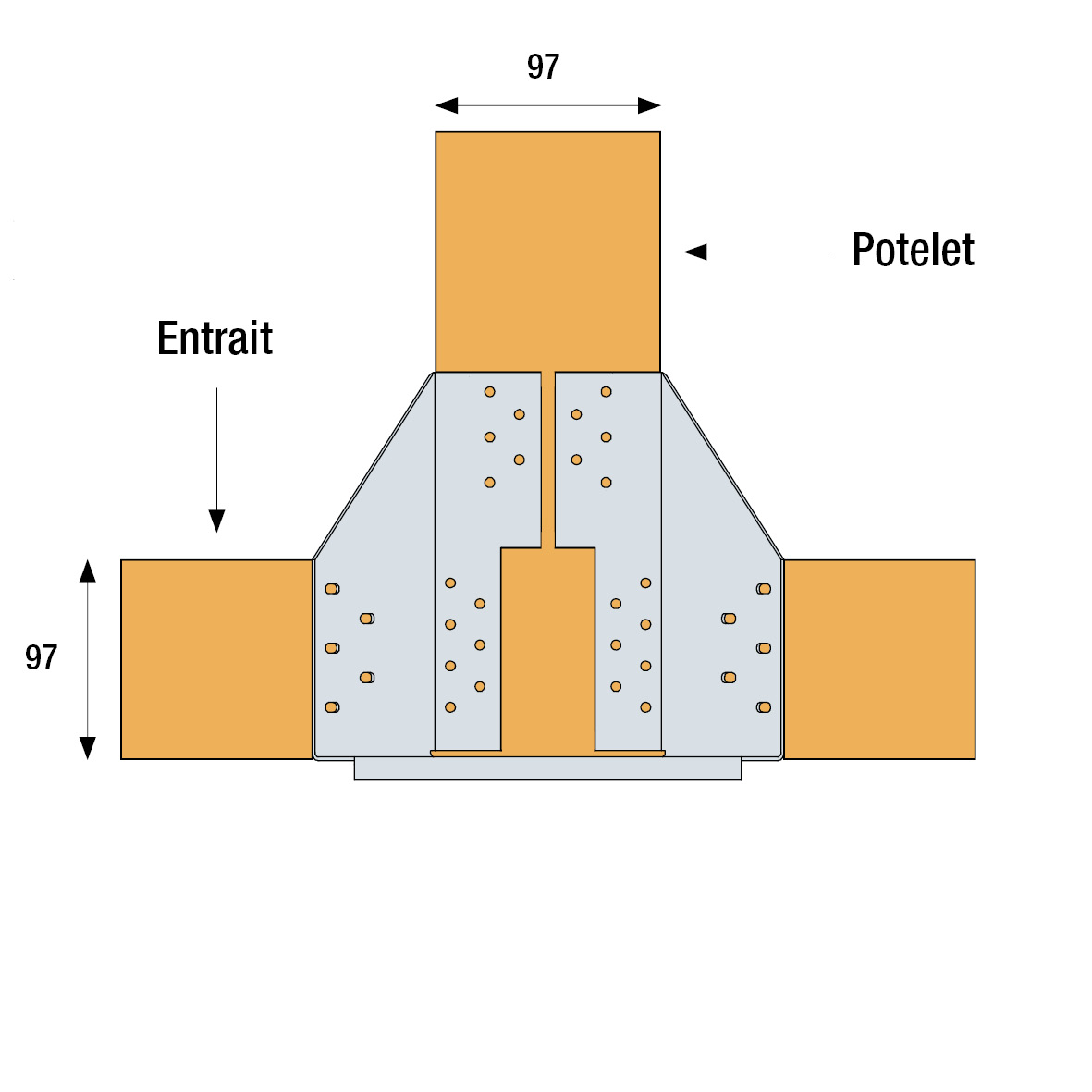

Het gebruik van een ETC392 vereist de plaatsing van een makelaar met een minimumbreedte van 97 mm.
De hart- en randafstanden moeten worden gecontroleerd volgens de regels van Eurocode 5 voor de groep van 10 nagels in het bovengedeelte van de beugel, afhankelijk van de dikte van de ondergrond en de afmeting van het verticale element. Het gebruik van een drager met een dikte van 147 mm moet eveneens worden gecontroleerd.
Ten slotte moeten de dragende en gedragen elementen worden gecontroleerd op krachten haaks op de houtvezels.

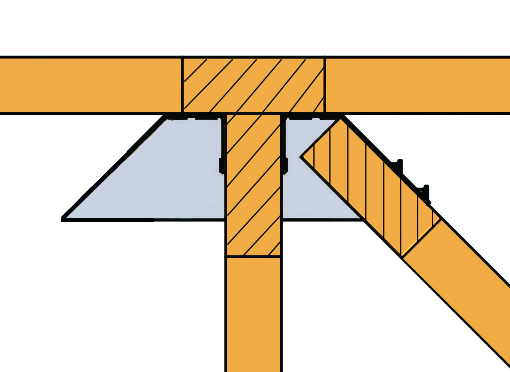

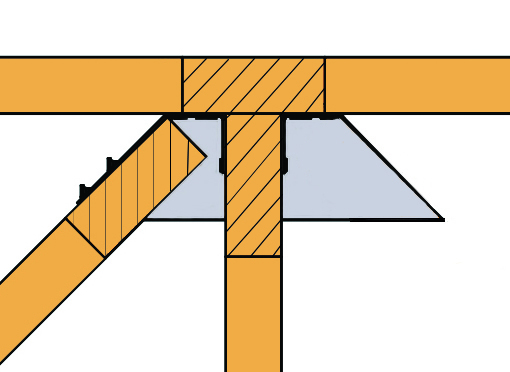

Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 1 karbeel + 1 hoekkepe

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 1 karbeel + 1 hoekkeper
Hout afmetingen en bevestigingenKarakteristieke waarden - Drager ≥ 97 - Hmmoutsterkteklasse C24[kN]
hoekkeperkarbeelDragerR₁,ₖR₂,ₖ
​N° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35CNA4.0x35KarbeelHoekkeperTotaleKarbeelHoekkeperMax.
ETC39219771976265.510.916.43.36.49.7

Donwload capacities are calculated as: R1,k=min(Jack + Hip; Total)
Uplift capacities are calculated as: R2.k=min(Jack + Hip; Max)

Load path is : 33 % on jack, 66% on hip

Application requires vertical member (king post), min. width 97 mm.
The spacings and edge distances shall be checked in accordance with Eurocode 5 rules for the group of 10 nails located in the upper part of the hanger depending on the header depth and the vertical member dimension. The installation of 147 mm deep header could be critical and shall be checked.
The supporting and supported timber members shall be checked for tension perpendicular to the grain.

Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 2 hoekkeper

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden - Hout op hout - Drager ≥ 97mm - 2 hoekkeper
Hout afmetingen en bevestigingenKarakteristieke waarden - Drager ≥ 97 - Hmmoutsterkteklasse C24[kN]
DragerhoekkeperR₁,ₖR₂,ₖ
CNA4.0x35N° van lagenMin. hoogteCNA4.0x35KarbeelHoekkeperTotaleKarbeelHoekkeperMax.
ETC392261971409.619.105.811.6

De neerwaartse belastingwaarden worden berekend als volgt: R1,k = min (2*Hoekkeper; Totaal)
De opwaartse belastingwaarden worden berekend als volgt: R2,k = min (2*Hoekkeper; Max)

De belasting is verdeeld als volgt: 50% op elke hoekkeper

Het gebruik van een ETC392 vereist de plaatsing van een makelaar met een minimumbreedte van 97 mm.
De hart- en randafstanden moeten worden gecontroleerd volgens de regels van Eurocode 5 voor de groep van 10 nagels in het bovengedeelte van de beugel, afhankelijk van de dikte van de ondergrond en de afmeting van het verticale element. Het gebruik van een drager met een dikte van 147 mm moet eveneens worden gecontroleerd.
Ten slotte moeten de dragende en gedragen elementen worden gecontroleerd op krachten haaks op de houtvezels.

Installatie

Installatie

Bevestigingen op gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 35 mm.

Bevestigingen op drager :

Houten :

  • Ringnagels CNA Ø 4,0 x 35 mm.

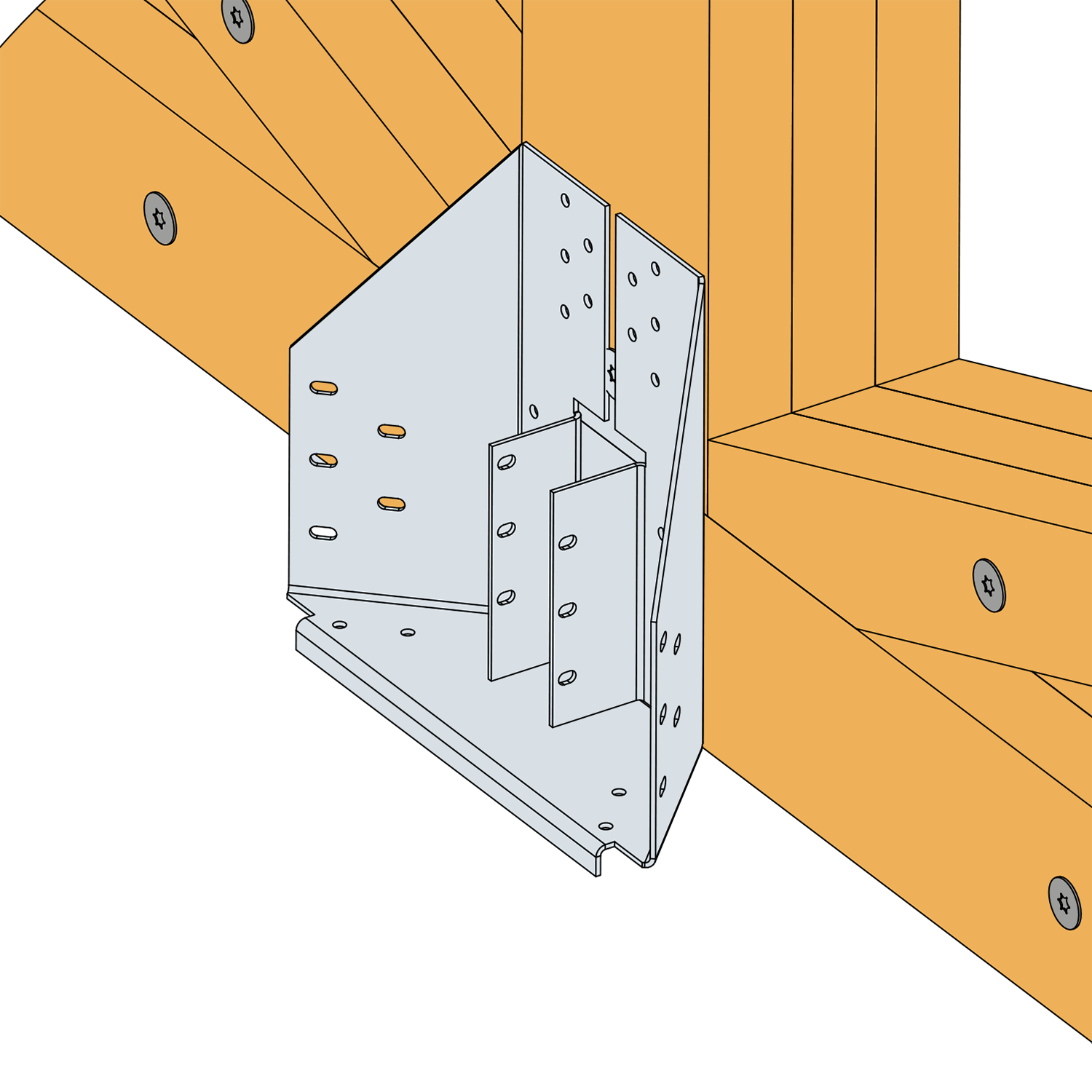

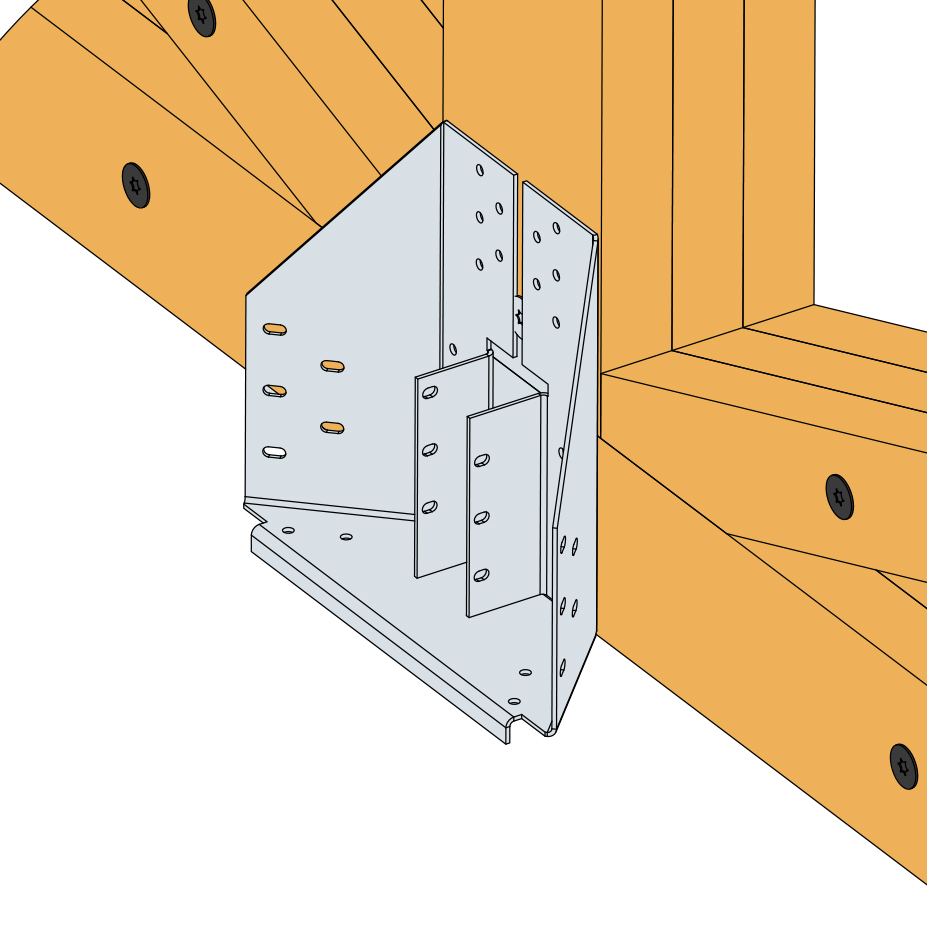

Plaatsing

  • Het gebruik van een ETC392 vereist de plaatsing van een makelaar met een minimumbreedte van 97 mm,
  • Gebruik alle in de tabel vermelde bevestigingen in de volgende volgorde :
  1. Bevestig de beugel aan de drager.
  2. Bevestig de karbeel in de beugel.
  3. Bevestig de hoekkepers in de beugel met de vier nagels aan de onderkant.
  4. Voltooi de bevestiging van de hoekkepers met de zijdelingse nagels.
