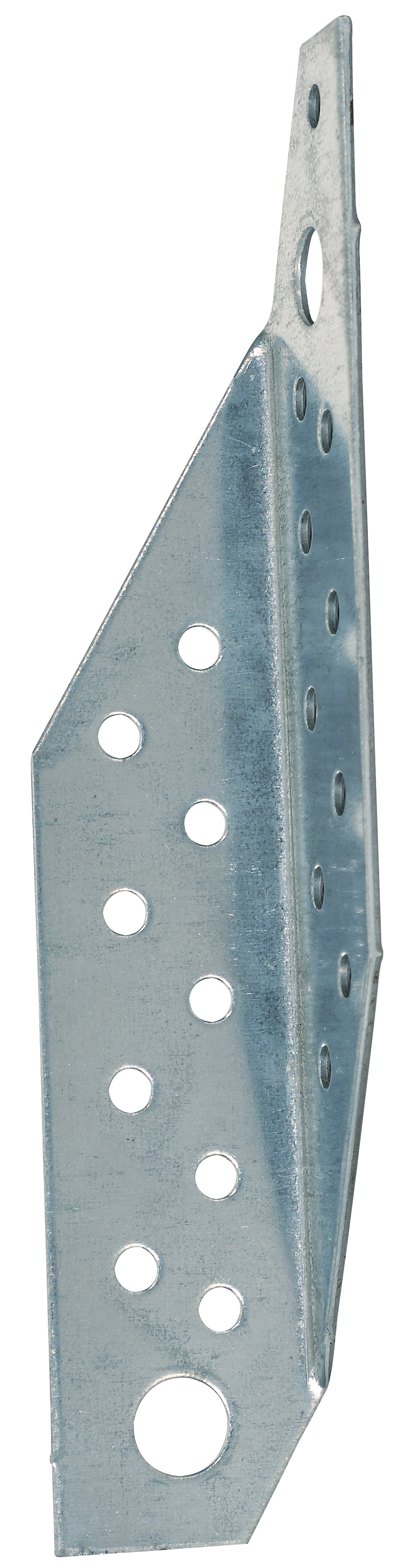

PSTD/G
Ankers voor bintwerk links en rechts en trapeziumvormig
De ankers voor bintwerk links of rechts verbinden twee haaks overlappende houtdelen.

CE-Markering

ETA

Binner

Gegalvaniseerd staal Z275
EPD

Gebruiksklasse 2
Product Details
Kenmerken
Materiaal
- Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346.
Voordelen
- Veelzijdig gebruik.
Toepassing
Ondergrond
- Drager : verbinding voor kapspanten tussen twee haakse bouwdelen,
- Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout en samengestelde profielen.
Toepassingsgebieden
- Bevestiging van houten elementen die elkaar kruisen onder 90°.
Technische gegevens
Afmetingen en karakteristieke waarden
| Referentie | Verbinder afmetingen | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | Boorgaten[mm] | Karakteristieke waarden - Hout C24[kN] | ||||||||||||
| A[mm] | B[mm] | C[mm] | E[mm] | Dikte[mm] | Nagels | Bouten | Bevestigingen | R₁,ₖ | R₂,ₖ | |||||
| Aantal | Diameter | Aantal | Diameter | R₁,ₖ(*) | CSA5.0x40Z | R₁,ₖ(*) | CSA5.0x40Z | |||||||
| PSTD180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22.0 | Ø5 | 2.0 | Ø11 | 10 | 8.7 | 8.7 | 3.8 | 4.8 |
| PSTG180/30/1.5 | 30 | 180 | 30 | 154 | 1.5 | 22.0 | Ø5 | 2.0 | Ø11 | 10 | 8.7 | 8.7 | 3.8 | 4.8 |

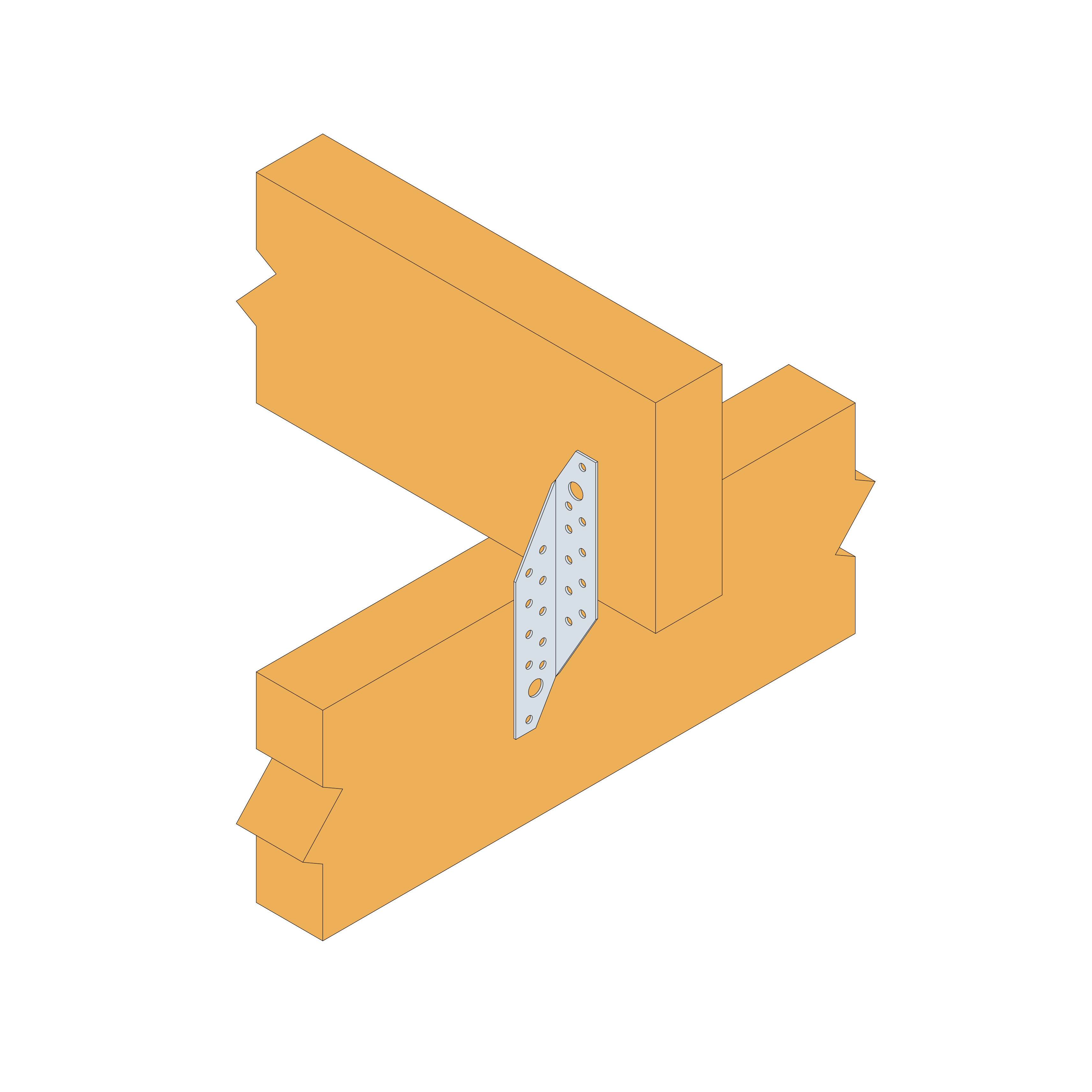

Installatie
Installatie
Bevestigingen
Op hout :
- Ringnagels CNA Ø 4,0,
- Zelftappende schroeven.
Op beton :
- Pluggen Ø 10 mm.
