Gordingklos

De metalen gordingklos vermijdt het gebruik van houten gordingklossen die een bepaald profiel moeten hebben ten opzichte van de houtvezel.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Gegalvaniseerd staal Z275

Binner

EPD

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S25DGD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm.

Voordelen

Vereenvoudigt het uitlijnen van de gordingklossen,
Beveiligt bestaande verbindingen.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten.

Toepassingsgebieden

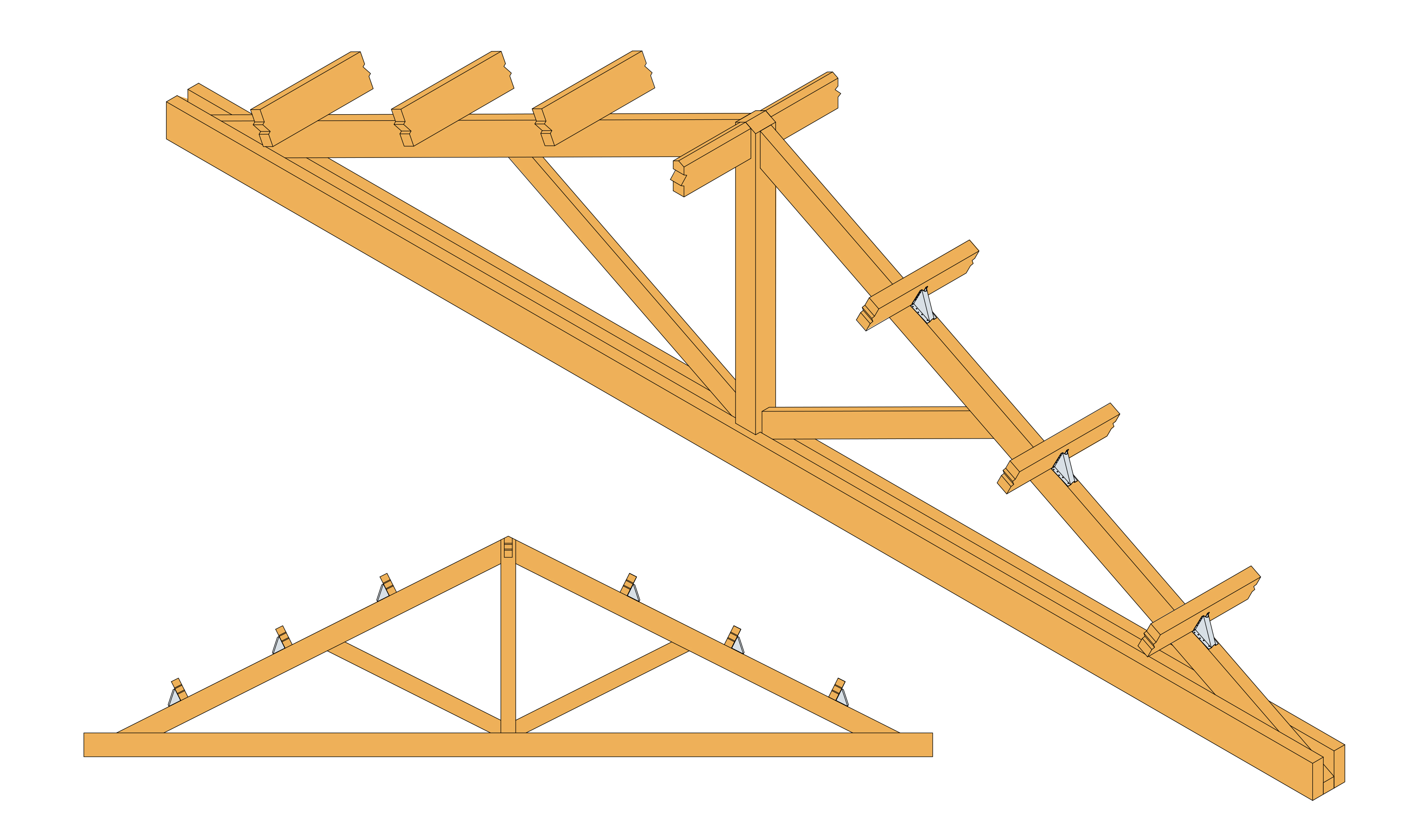

Gordingen op spantwerk,
Balk op kolom,
Versteviging van bestaande verbindingen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Other				Afmetingen en karakteristieke waarden[mm]						flens B[mm]	Boorgaten in drager[mm]
	Tun / DB nr.	NOBB nr.	Qty per Box	Gewicht[kg]	B[mm]	B[mm]	C[mm]	D[mm]	D[mm]	Dikte[mm]	bolvormig	bolvormig
	Tun / DB nr.	NOBB nr.	Qty per Box	Gewicht[kg]	B[mm]	B[mm]	C[mm]	D[mm]	D[mm]	Dikte[mm]	Flens A[mm]	Schroeven of nagels[mm]
KNAG90	-	-	-	0.3	90	90	43	55	69	2	6	8
KNAG130	1585755	46450365	30.0	0.44	125	125	52	66	79	2	9	10
KNAG170	1585756	44492632	20.0	0.63	160	160	52	72	93	2	11	12
KNAG210	1579903	21221262	15.0	1.1	200	200	54	67	100	2	14	14

Waarden gelden voor: f = gordingbreedte / 2 en e = gordinghoogte (h)

Karakteristieke waarden - Hout op hout - Volledige vernageling - 1 hoekijzer

Afmetingen

Referentie	Angle bracket capacity
	Karakteristieke waarden - Hout op hout - Volledige vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24 - Verbinding met 1 hoekijzer[kN]
	flens B		Boorgaten in drager		R₁,ₖ			R2,k
	Aantal	Typ	Aantal	Typ	f = 20 mm	f = 40 mm	f = 50 mm	e = 180 mm	e = 140 mm	e = 180 mm	e = 220 mm
KNAG90	6.0	CNA4,0x40	8.0	CNA4,0x60	4	2.1	1.6	1.8	1.2	0.8	0.6
KNAG130	9.0	CNA4,0x40	10.0	CNA4,0x60	4.6	3.9	3.7	4.4	3.1	2.3	1.6
KNAG170	11.0	CNA4,0x40	12.0	CNA4,0x60	5.8	5.1	4.9	7.5	5.3	4.1	3.4
KNAG210	14.0	CNA4,0x40	14.0	CNA4,0x60	7	6.3	6	11.4	8.1	6.3	5.2

Er worden waarden gegeven voor verschillende waarden van f en e. Voor andere waarden zie ETA-06/0106.

Installatie

Bevestigingen

Op gedragen bouwdeel :

Ringnagels Ø 4,0 x 50 mm.

Op drager :

Rringnagels Ø 4,0 x 60 mm.

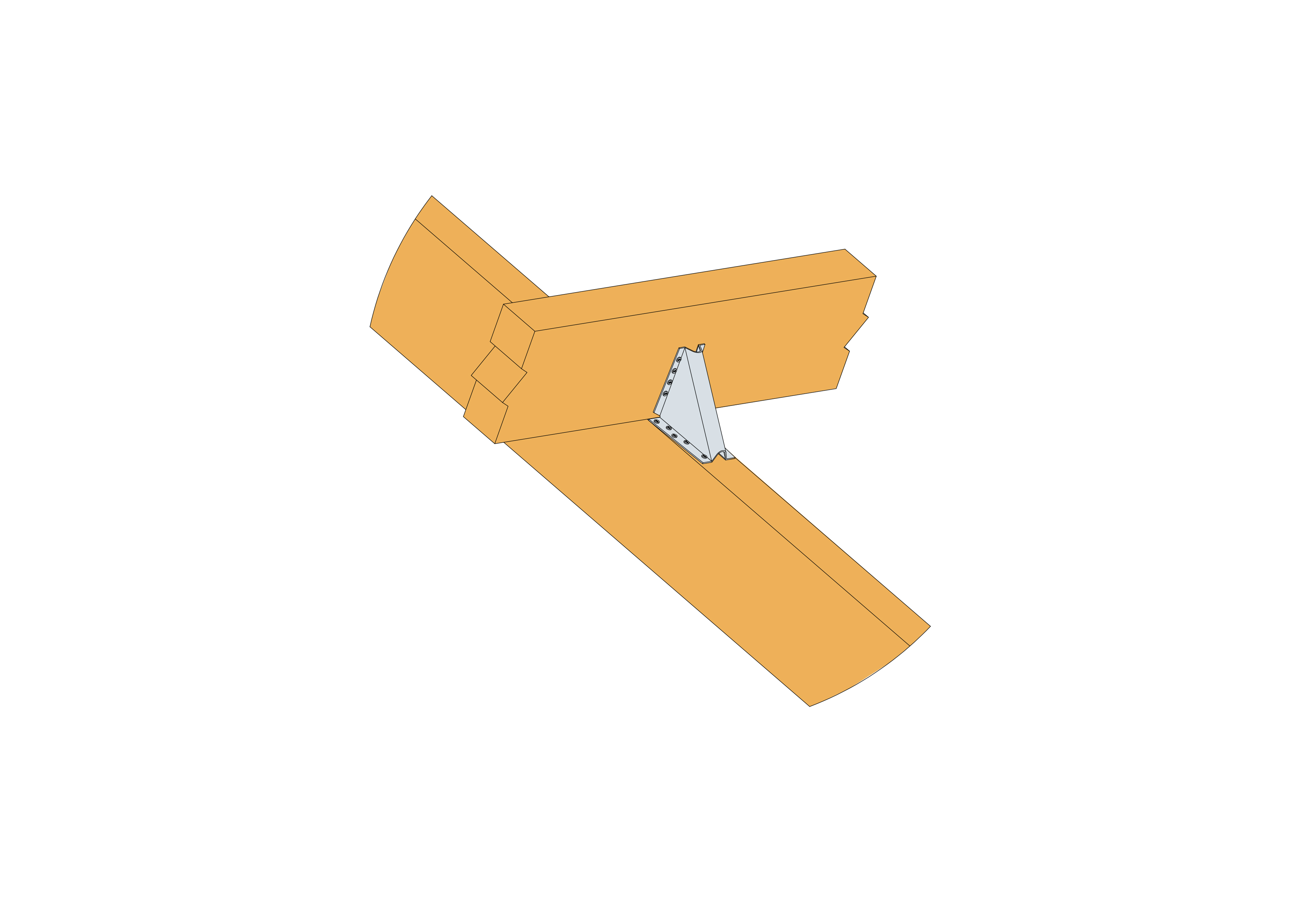

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Ook het hoekijzer wordt daarop vastgenageld of geschroefd.

Certificering

Europese technische beoordeling (ETA)

eta-06-0106-2026-03-09.pdf

Geschiedenis tonen

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
