Beugel voor eindschild

Deze beugels worden gebruikt in kapspanten met een doorsnede van 38 mm om een eindschild uit te voeren door de halve spanten van hoekkepers en karbelen met elkaar te verbinden. De modellen verschillen afhankelijk van de plaatsingswijze.

CE-Markering
CE-Markering
ETA
ETA
Gebruiksklasse 2
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm
Elektrolytisch verzinkt staal 20µm
EPD
EPD
ETC_SSTBP_homepage_FR_fr
ETC_SSTBP_homepage_ES_es
ETC_SSTBP_homepage_NL_nl
ETC_SSTBP_homepage_PT_pt

Product Details

Afbeeldingen

ETC

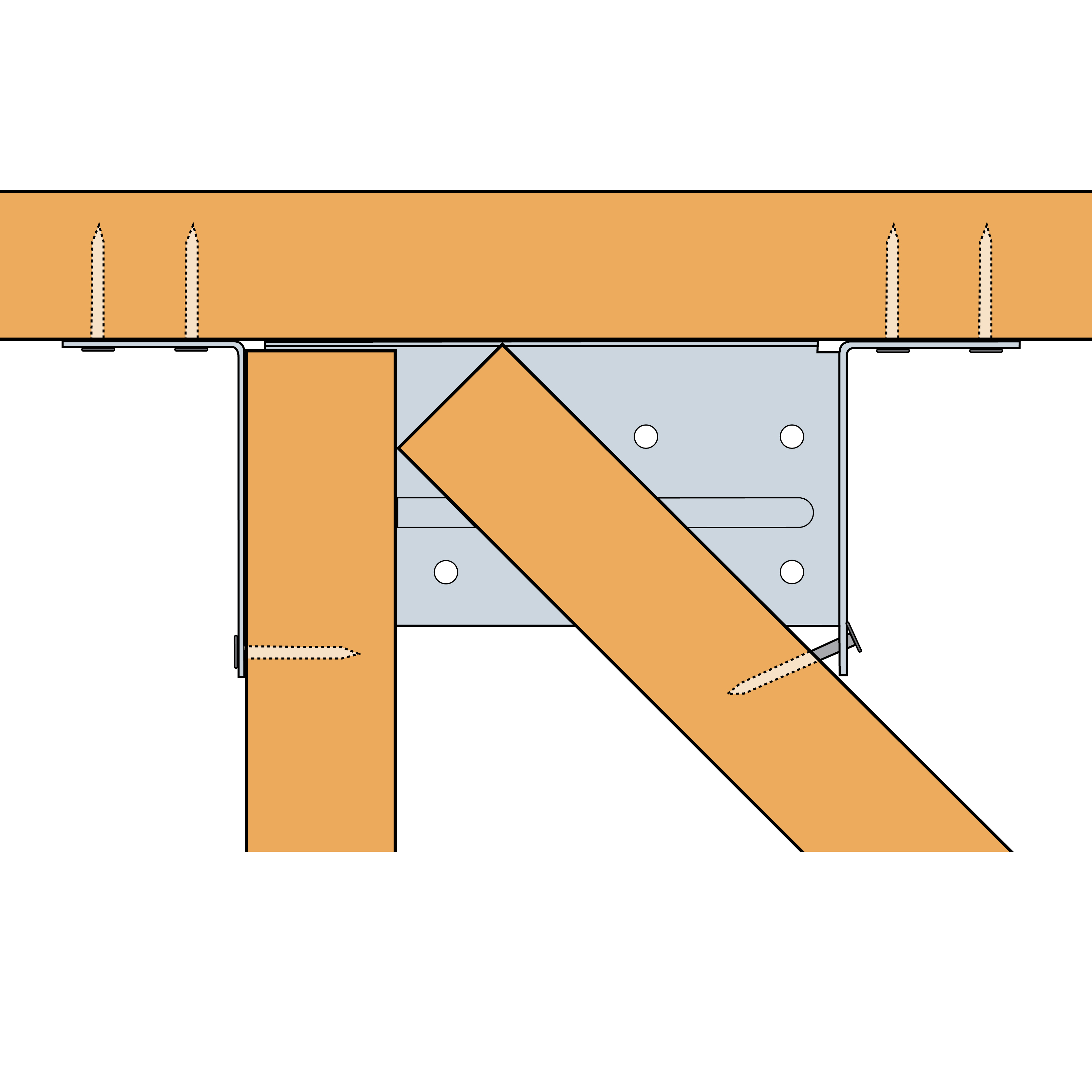

ETC434 1enkele hoekkepper - 1 karbeel

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1,5 tot 3 mm naargelang van het model.

Voordelen

  • Bruikbaar in verschillende configuraties,
  • Bevestiging op hout of beton.

Toepassing

Ondergrong

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton, staal,
  • Gedragen bouwdeel : massief hout.

Toepassingsgebieden

  • Bevestiging van kapspanten voor de uitvoering van eindschild.

Technische gegevens

Afmetingen

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Drager BoorgatenGedragen boorgatenOverig
A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]ZijkantVerankeringFlankenVerankering Gewicht[kg]
Ø5Ø13Ø5Ø5Ø5 x 7,5Ø5
ETC434140145802251001.5244-68100.55
ETC434D140145801851001.5204-68100.48
ETC434G140145801851001.5204-68100.48
ETC485R195145110279902244-12-310.85

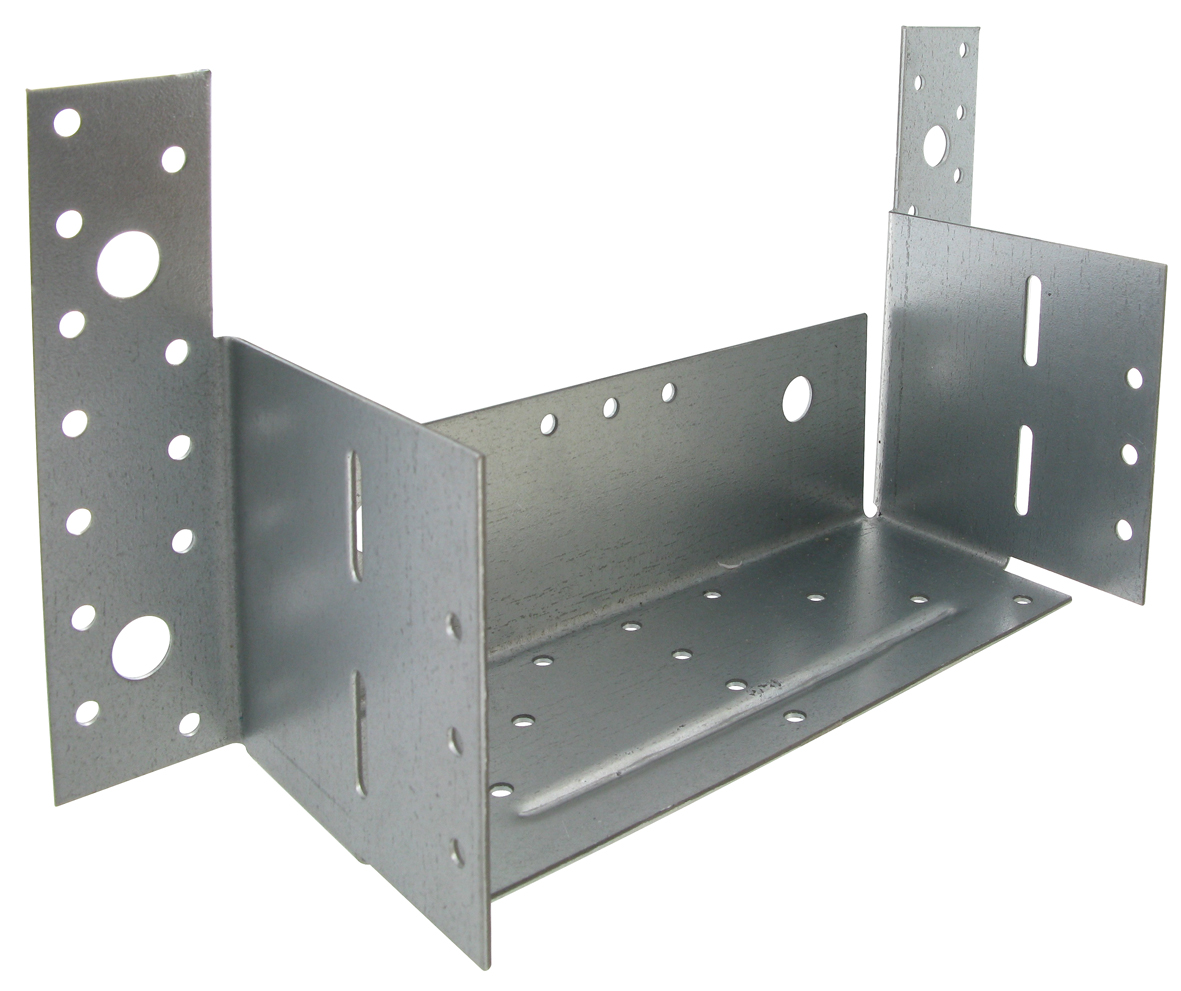

ETC50220614598290892244-6-120.85
ETC8353552401104811433404-14-332.8

.

Karakteristieke waarden - Hout op hout - Drager ≥ 97mm

Afmetingen

ReferentieMultiple Hanger capacity
Product capacities - Timber to timber - Header ≥ 97 mm - Hip(s) with 1 Ply
Karakteristieke waarden - Drager ≥ 97 - Hmmoutsterkteklasse C24[kN]Hout afmetingen en bevestigingen
R₂,ₖR₁,ₖDragerkarbeelhoekkeper
KarbeelHoekkeperMax.KarbeelHoekkeperTotaleCNA4.0x35N° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35
ETC4345.34.73.35.34.75.5191147611476
ETC5021.25.63.34.53.411.41519741976

*CE-markering bezig.
De neerwaartse belastingwaarden worden berekend als volgt: R1,k = min(Karbeel + 2*Hoekkeper; Totale)
De opwaartse belastingwaarden worden berekend als volgt: R2,k = min(Karbeel + 2*Hoekkeper; Max)

De lastverdeling is als volgt :

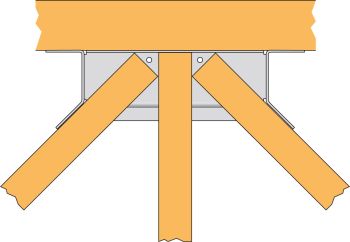

40% op de spanwijdte, 30% op elke heup voor de ETC502

Karakteristieke waarden - Hout op hout - Drager ≥ 197 mm

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden voor hout / hout - Vollediege vernageling
Karakteristieke waarden - Drager ≥ 97 - Hmmoutsterkteklasse C24[kN]Hout afmetingen en bevestigingen
R₁,ₖR₂,ₖDragerhoekkeperkarbeel
KarbeelHoekkeperTotalekarbeelHoekkeperMax.CNA4.0x35N° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35
ETC4345.39125.34.73.3271147611476
ETC5024.69.323.21.25.64.42719761974

De waarden tegen opwaartse kracht worden berekend zoals: R2,k = min (Karbeel + 2*Hoekkeper; Max)

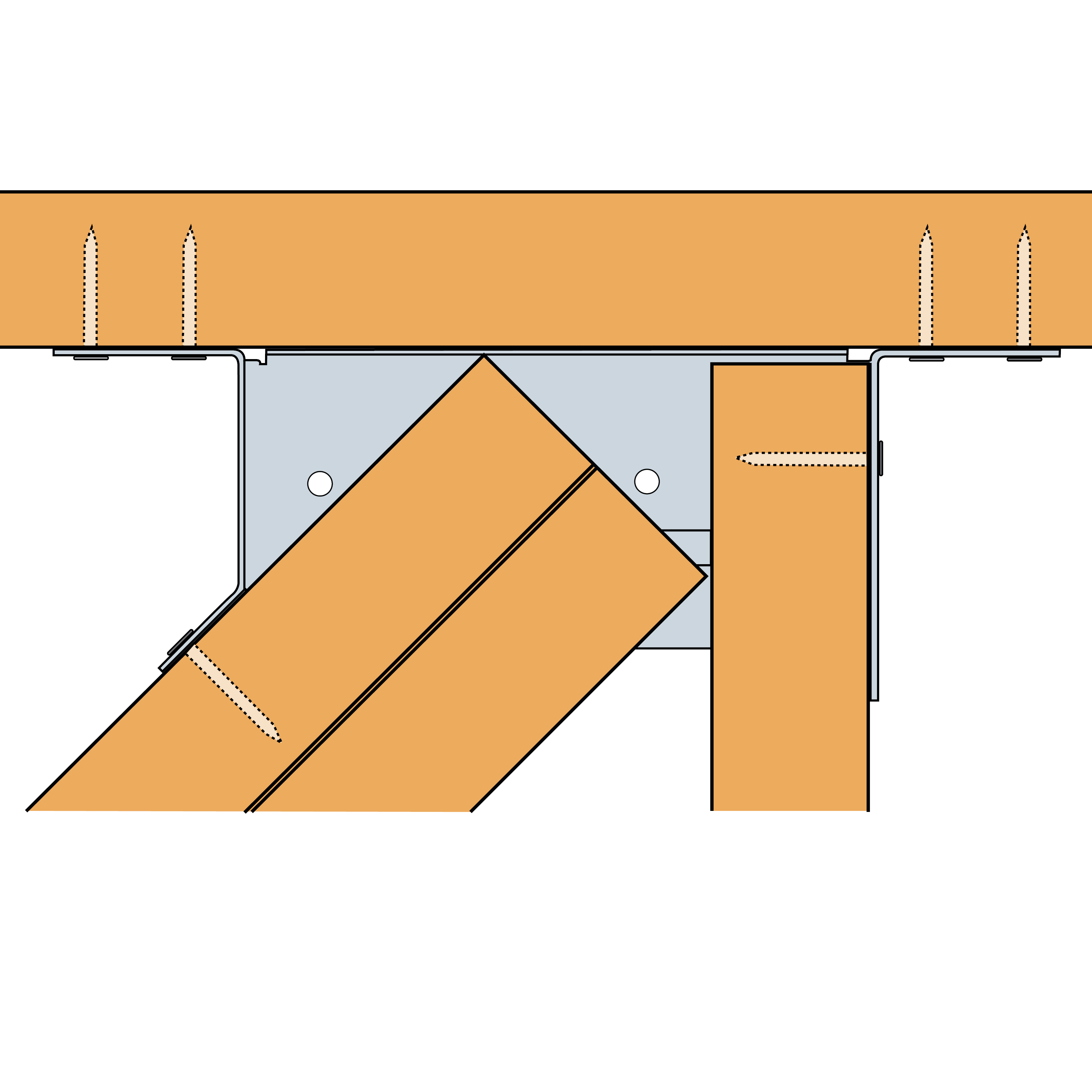

De waarden tussen () zijn de te gebruiken waarden bij een dubbele hoekkeper.

De lastverdeling is als volgt :
25% op de spanwijdte, 75% op de heup voor ETC434 en ETC485R.
20% op de spanwijdte, 40% op elke heup voor de ETC502 en ETC835.

Karakteristieke waarden - Hout op hout - Drager ≥ 197mm

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden voor hout / hout - Vollediege vernageling - G+D
DragerKarakteristieke waarden - Drager ≥ 197 mm -
Houtsterkteklasse C24[kN]
Hout afmetingen en bevestigingen
CNA4.0x35R₁,ₖkarbeelhoekkeper
KarbeelHoekkeperTotaleN° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35
ETC502256.64.916.419741976

De waarden tegen opwaartse kracht worden berekend zoals: R2,k=min(Karbeel + 2*Hoekkeper; Max)

De lastverdeling is als volgt :
40% op de spanwijdte, 30% op elke heup voor de ETC502

Karakteristieke waarden - Hout op hout - Drager ≥ 147mm

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden - Drager ≥ 147 mm -
Houtsterkteklasse C24
Karakteristieke waarden - Drager ≥ 147 mm -
Houtsterkteklasse C24[kN]
Hout afmetingen en bevestigingen
R₁,ₖR₂,ₖDragerkarbeelhoekkeper
KarbeelHoekkeperTotaleKarbeelHoekkeperMax.CNA4.0x35N° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35
ETC5025.84.314.41.25.63.32319741976

De waarden tegen opwaartse kracht worden berekend zoals: R2,k = min (Karbeel + 2*Hoekkeper; Max)

De lastverdeling is als volgt :
40% op de spanwijdte, 30% op elke heup voor de ETC502

Karakteristieke waarden - Hout op hout - 1 links model + 1 rechts model

Afmetingen

ReferentieMultiple Hanger capacity
Karakteristieke waarden voor hout / hout - Vollediege vernageling - G+D
DragerKarakteristieke waarden - Drager ≥ 197 mm -
Houtsterkteklasse C24[kN]
Hout afmetingen en bevestigingen
CNA4.0x35R₁,ₖkarbeelhoekkeper
KarbeelHoekkeperTotaleN° van lagenMin. hoogteCNA4.0x35N° van lagenMin. hoogteCNA4.0x35
ETC434D403.36.616.511474114716
ETC434G403.36.616.511474114716

In dit geval gebeurt de installatie met 1 ETC434G links van de centrale karbeel en 1 ETC434D rechts van de centrale karbeel.

Installatie

Installatie

Bevestigingen op gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 35 mm.

Bevestigingen op drager :

Houten :

  • Ringnagels CNA Ø 4,0 x 35 mm,
  • SSH12,0x60.

Stalen :

  • Bouten Ø 12 mm (de boutdiameter mag niet meer dan 2 mm kleiner zijn dan de boorgatdiameter).

Betonnen :

  • Mechanische verankering : WA M12-104/5,
  • Chemische verankering : hars AT-HP + draadstang LMAS M12 x 150.

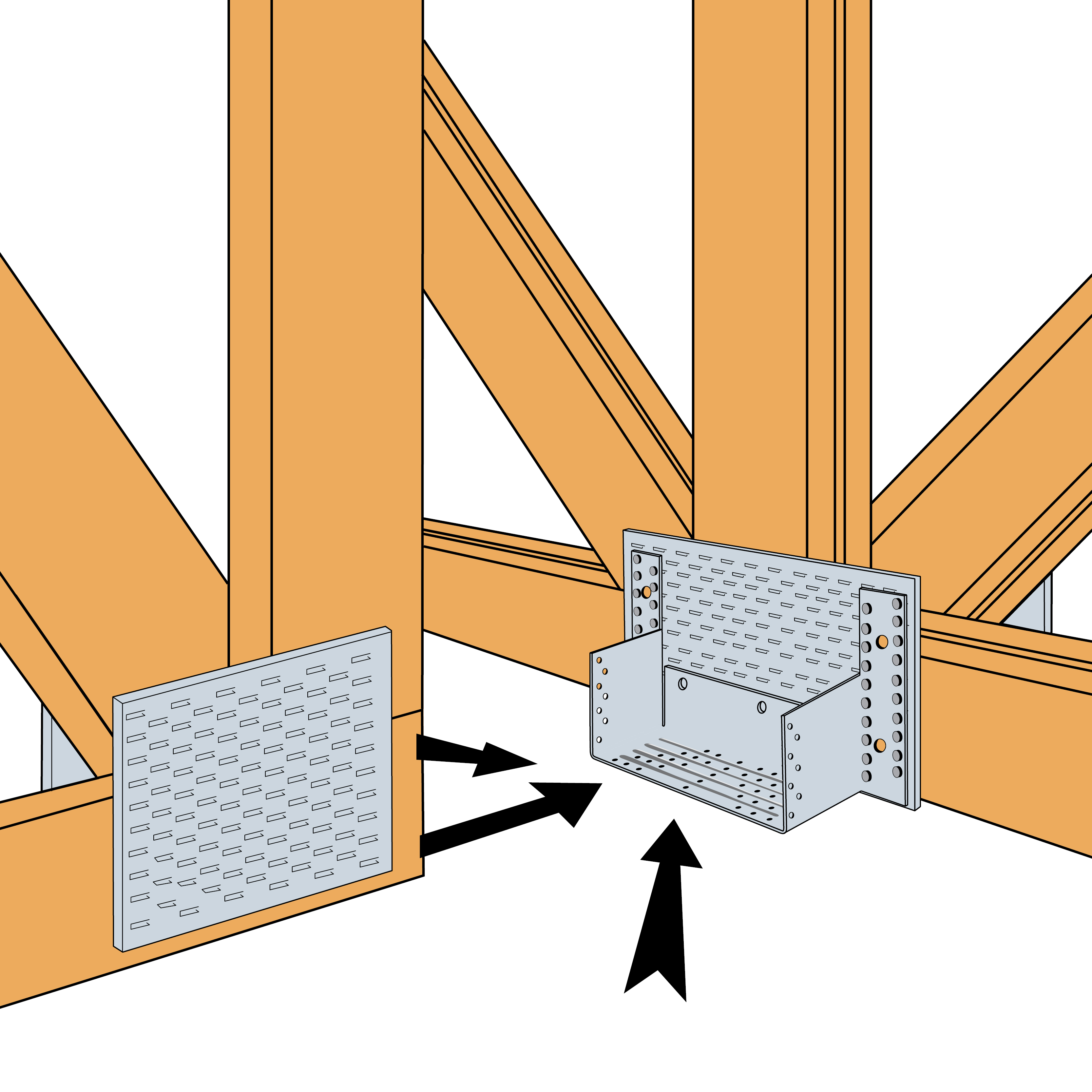

Plaatsing

Voor de plaatsing moeten alle opgegeven bevestigingsmiddelen gebruikt worden. Tweelagig uitgevoerde elementen moeten aan elkaar verbonden worden zodat ze als één enkel element werken (zie Eurocode 5).
