FB20

Geperforeerd bandijzer

Bandijzer maakt het mogelijk knikproblemen in kapconstructies op te lossen en is specifiek geschikt voor kapspanten. Bandijzer kan op talloze manieren geplaatst worden.

CE-Markering
UKCA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 0,9 mm.

Voordelen

  • Gebruiksvriendelijke plaatsing,
  • Opvangen van opwaartse drukkrachten.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, staal, beton,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, staal- of pvc-profielen.

Toepassingsgebieden

  • Knikbeveiliging van houten gevelbekleding en kapconstructies,
  • Kokerbevestiging,
  • Uitvoering van diverse verbindingen.

Features

  • Supplied on a 10 metre roll.
  • Suitable for internal applications only
  • Strap is punched with two different sized round holes and 1 square hole, to enable a variety of different fixings to be used
    • Nails
    • Screws
    • Bolts

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen Boorgaten [mm] Minimumdoorsnede [mm²]
Breedte [mm] Totale lengte [m] Dikte [mm] Rond Rond Afmetingen (vierkant)
FB2020100.9Ø4Ø77x710.8

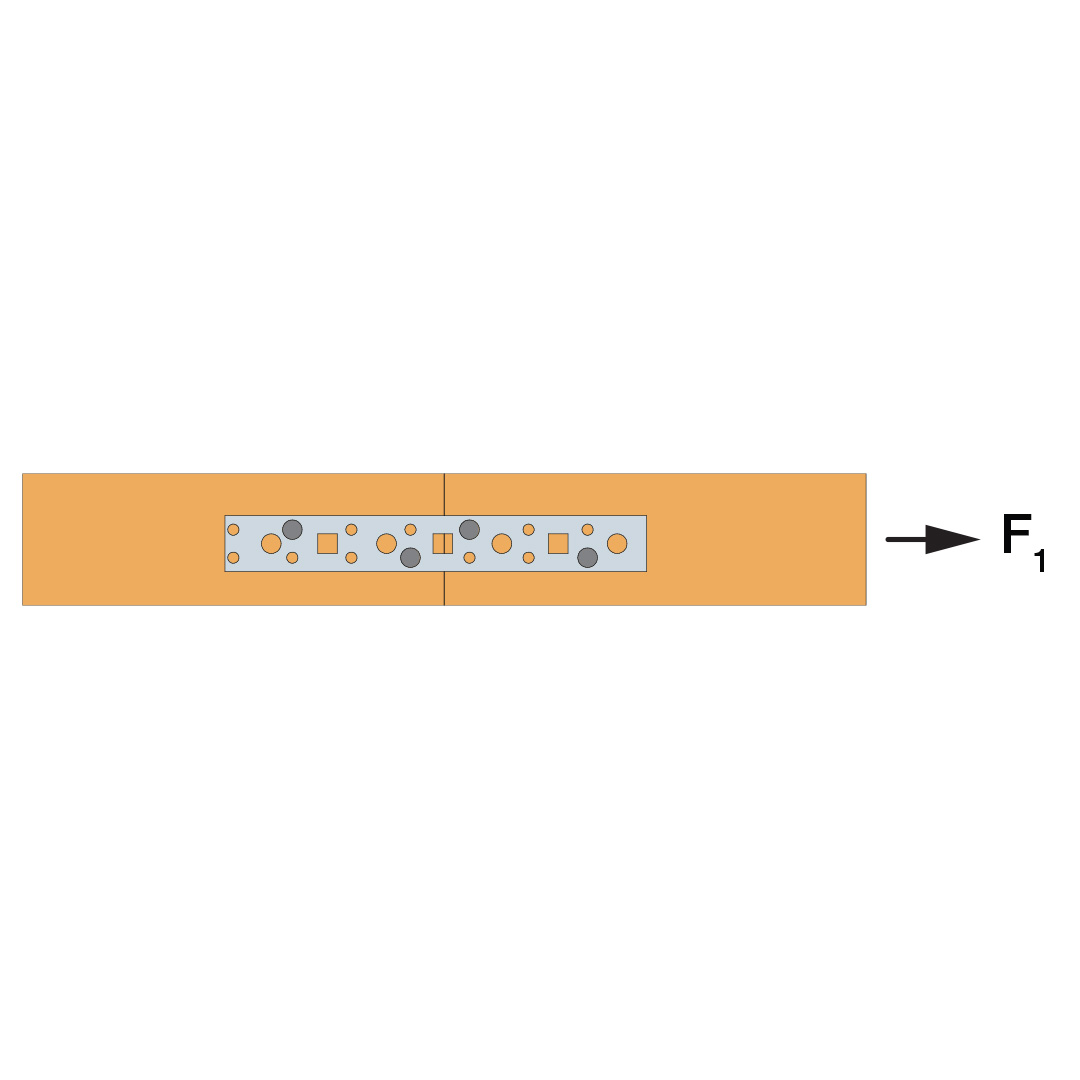

Karakteristieke waarden

Referentie Karakteristieke waarden - Hout C24 [kN]
R1,k*
Max. waarde CNA4.0x60 CNA4.0x50 CNA4.0x40 CNA4.0x35
FB203,2 / kmod1,66 x n1,83 x n2,22 x n2,36 x n

* R1,k wordt berekend op basis van de sterkte van de nagels en mag niet meer bedragen dan de maximumwaarde.

n = effectief aantal nagels op een rij volgens Eurocode 5 8.3.1.1 (8)

Characteristic Capacities

Referentie Strap Characteristic Tensile Capacity [kN]
R1,k
FB203

Note:

  • The capacity of the connection is the lower of the straps declared characteristic tensile capacity or the fixing capacity.
  • The quanity, type and size of fixings along with its spacings, edge distances and fixing substrates should be considered when determining the capacity of the connection.

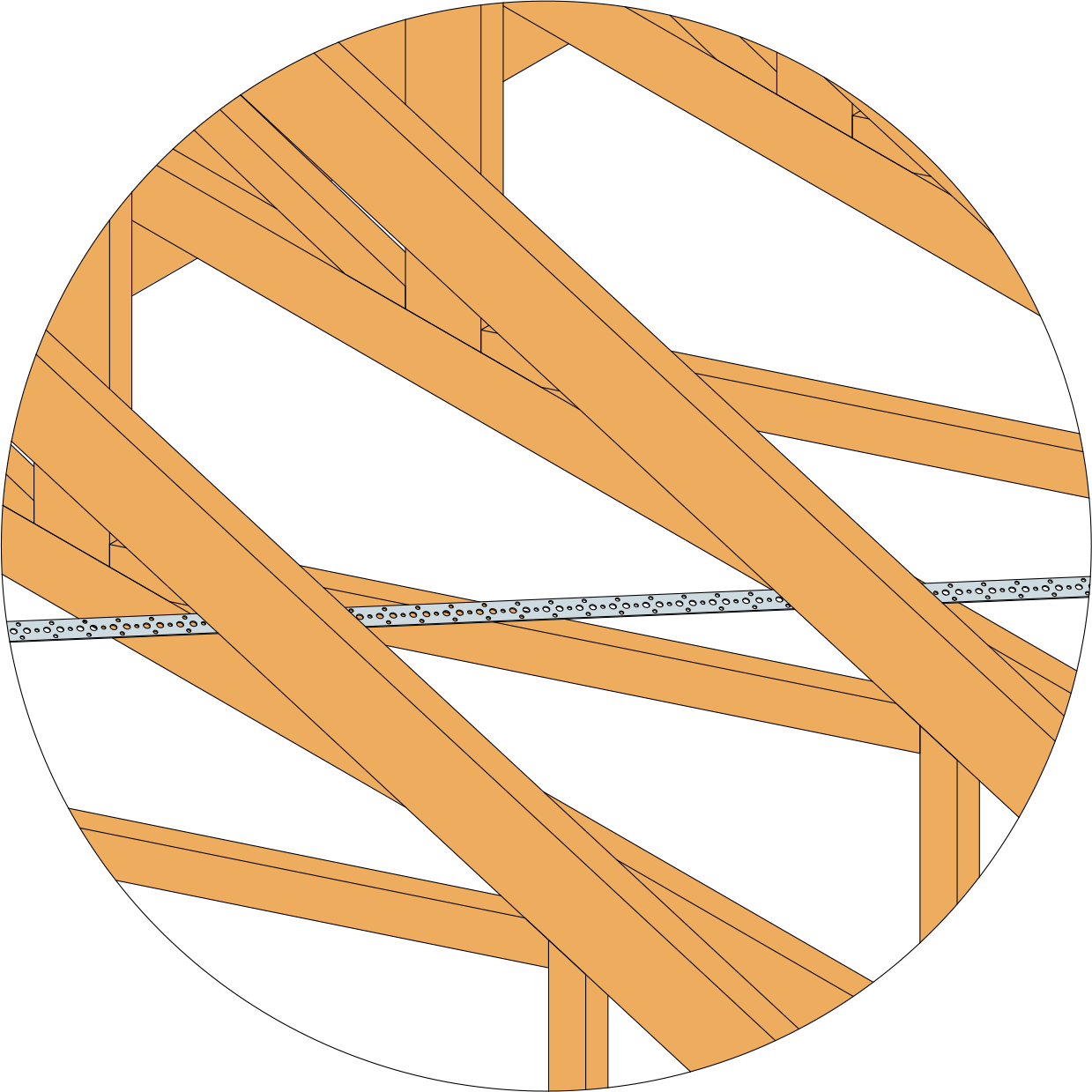

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0,
  • Rvs ringnagels PCRIX Ø 4,0.

Op beton : (volgens bandijzer)

  • Mechanische keilpluggen,
  • Chemische pluggen.

Op staal : (volgens bandijzer)

  • Bouten,
  • Klinknagels,
  • Bouten met hoge sterkte.

Certificering

Prestatieverklaring: DoP
