HE

Verankeringen voor IPN

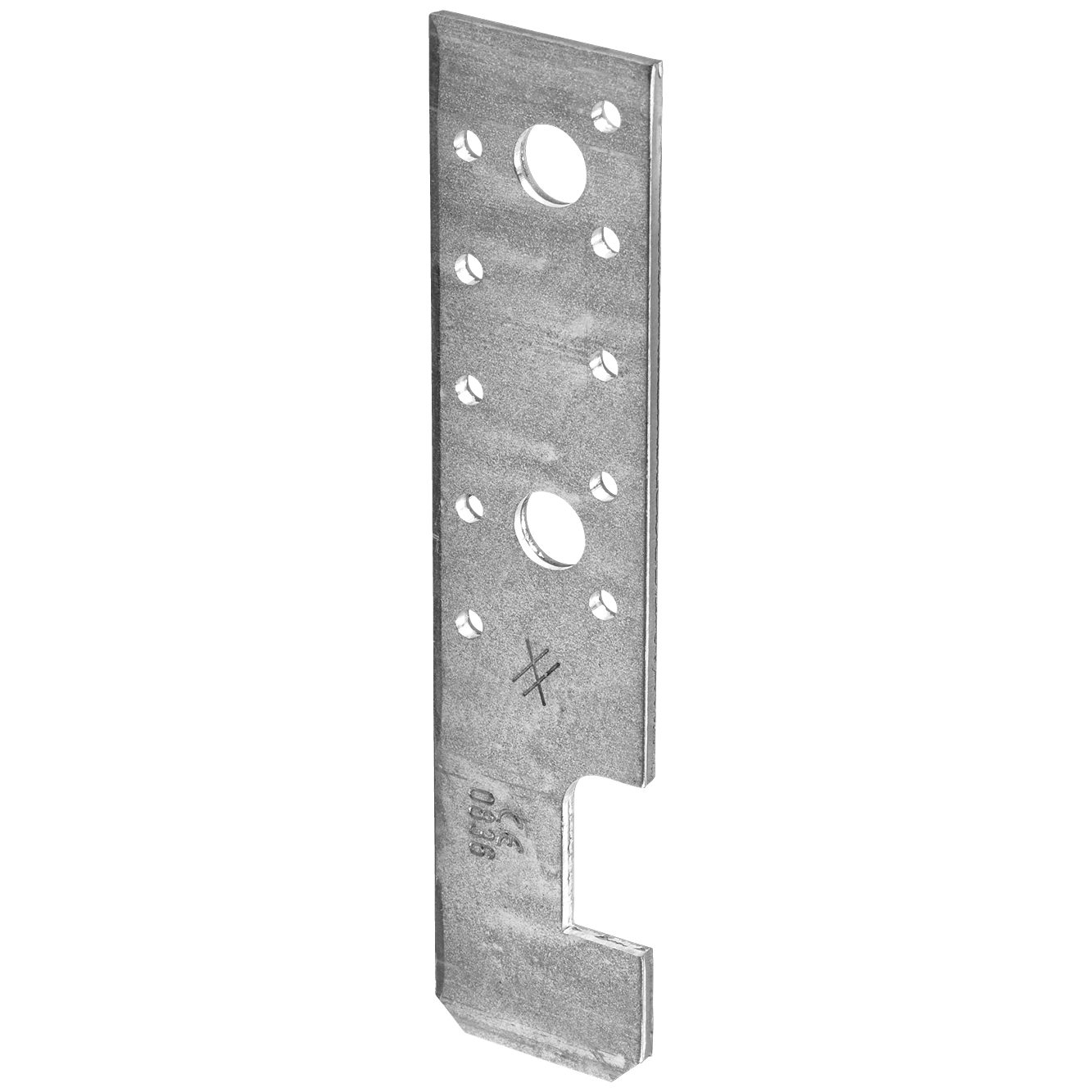

Met de verankering voor IPN kunt u houten dwarsbalken bevestigen aan stalen I-liggers van het type IPN. De bevestiging wordt gegarandeerd door inkepingen.

CE-Markering
CE-Markering
ETA
ETA
EPD
EPD
Binner
Binner
Elektrolytisch verzinkt staal 20µm
Elektrolytisch verzinkt staal 20µm
Gebruiksklasse 2
Gebruiksklasse 2

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 4 mm.

Voordelen

  • Bevestigt aan de IPN zonder bevestiging.

Toepassing

Ondergrond

  • IPN,
  • Houten balk.

Toepassingsgebieden

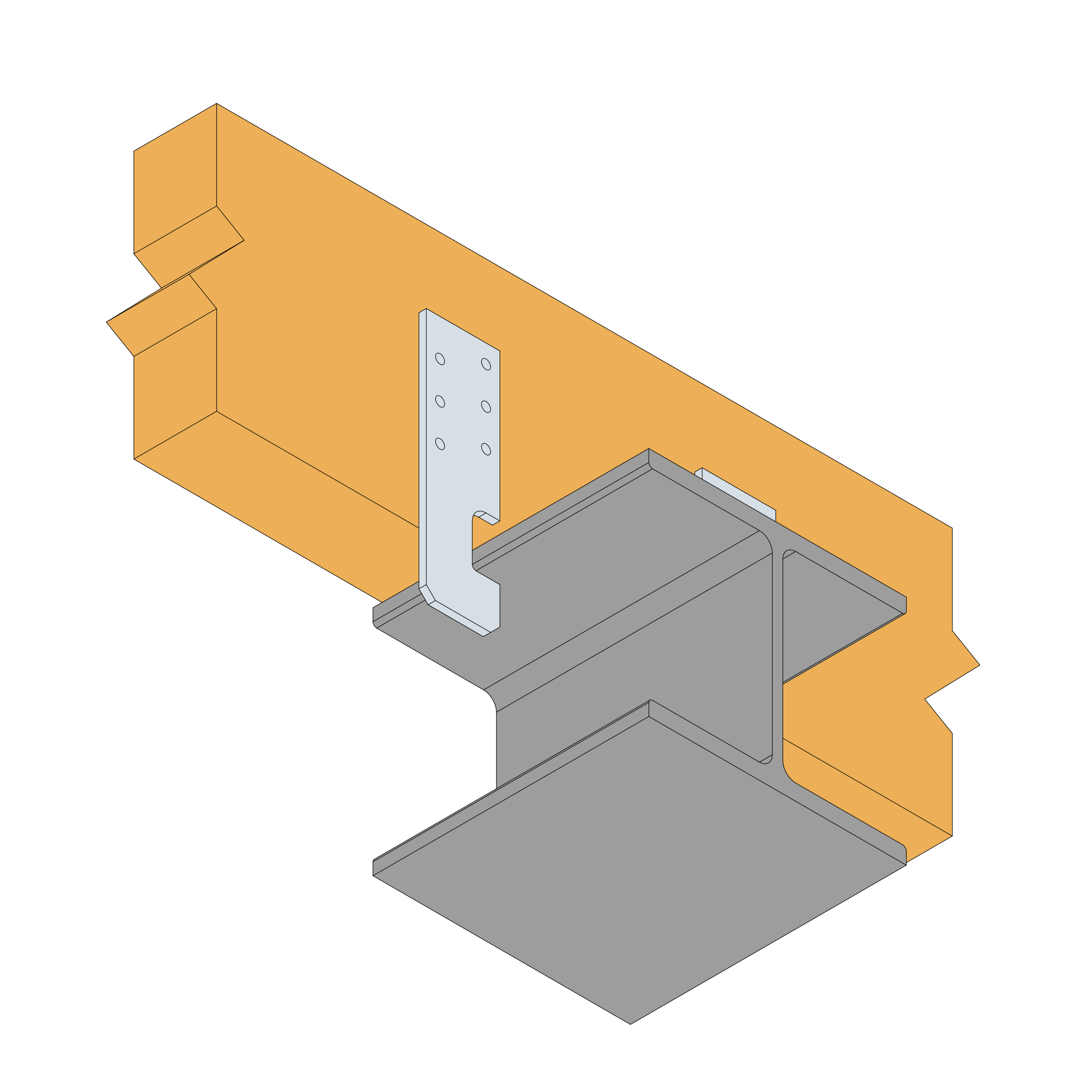

  • Bevestiging van houten balk op IPN-balk,
  • Bevestiging van IPN-balk op houten balk.

Technische gegevens

Productafmetingen

Afmetingen

ReferentieVerbinder afmetingen
OverigHoutdoorsnedeAfmetingen[mm]Boorgaten[mm]
Aantal per doosGewicht[kg]HoogteA[mm]B[mm] C[mm]D[mm]E[mm]Dikte[mm]bolvormig
Minimale balkhoogte[mm]Ø5Ø13
HE135750.1511013540301511046-
HE175750.181501754030151504102

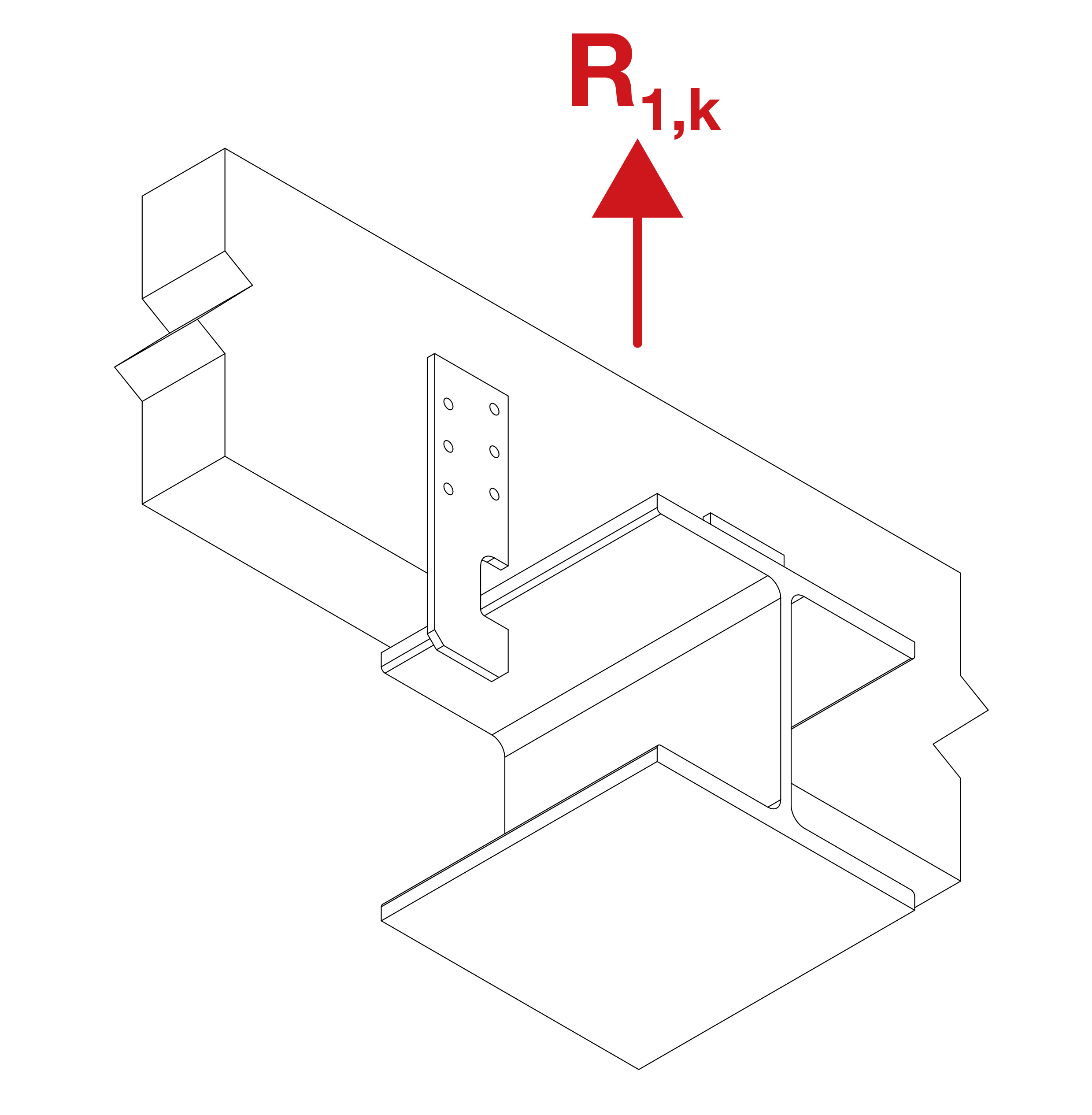

Vereenvoudigde karakteristieke waarden - Verbinding met 2 hoekijzers

Afmetingen

ReferentieKarakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Karakteristieke waarden R1,k - Verbinding met 2 HE[kN]

Aantal bevestigingen
CNA4.0x35CSA5.0x40Z
HE135615.618.8
HE1751018.818.8

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor vier beugels te verkrijgen, moeten de waarden in de bovenstaande tabel worden vermenigvuldigen met twee.

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA 4.0,
  • Schroeven CSA 5.0,
  • Bouten BSH12.

Plaatsing

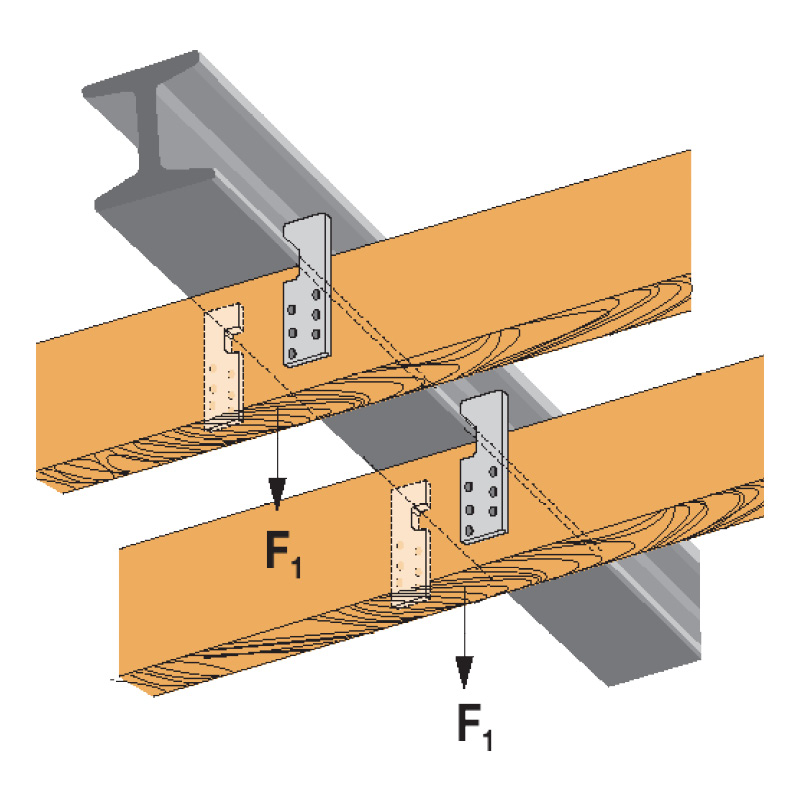

  1. Plaats de dwarsbalken op de IPN-balken.
  2. Plaats de verankeringen AI op de verbinding, per 2 diagonaal of per 4, door de inkeping op de bovengording van de IPN te leggen.
  3. Bevestig de verankeringen AI op de dwarsbalken met de gekozen bevestiging.

Certificering

Europese technische beoordeling (ETA)

Geen geschiedenis beschikbaar

Environmental Product Declarations (EPD)
