AG713

Bretelbeugel

De bretelbeugel AG713 is in hoogte verstelbaar door de bretellen neer te klappen op de drager afhankelijk van de gewenste plaatsingswijze.

CE-Markering
CE-Markering
ETA
ETA
Gebruiksklasse 2
Gebruiksklasse 2
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Binner
Binner
EPD
EPD

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,2 mm.

Voordelen

  • Maakt verspringing van de gedragen balk mogelijk ten opzichte van de draagbalk.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : I-balken, massief hout, composiethout enz.

Toepassingsgebieden

  • Bevestiging van kepers,
  • Dwarsbalken,
  • Raveelbalken enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Drager BoorgatenGedragen boorgatenOverig
A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Ø5[mm]Ø5[mm]
AG71338-100(300-A)/26030(970-A)/261.51.584180.48

Karakteristieke waarden - Hout op hout - Platte flenzen

Afmetingen

ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden - Hout op hout - Platte flenzen
BevestigingenKarakteristieke waarden - Houtsterkteklasse C18[kN]Karakteristieke waarden - Hout C24[kN]Karakteristieke waarden - Houtsterkteklasse SCL[kN]
DragerSpanwijdteR₂,ₖR₁,ₖR₁,ₖR₂,ₖR₁,ₖR₂,ₖ
AantalAantalCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40Z
AG71320.04.05.721.424.35.728.26.7

Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant

Afmetingen

ReferentieDraagvermogen van de balkdrager
Karakteristieke waarden - Hout op hout - Bevestiging aan de bovenkant
BevestigingenKarakteristieke waarden - Houtsterkteklasse C18[kN]Karakteristieke waarden - Hout C24[kN]Karakteristieke waarden - Houtsterkteklasse SCL[kN]
DragerSpanwijdteR₁,ₖR₂,ₖR₁,ₖR₂,ₖR₂,ₖR₁,ₖ
ZijkantBovenkantAantalCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40ZCSA5.0x40Z
AantalAantal
AG7132.04.04.011.45.412.15.76.714.2

Installatie

Installatie

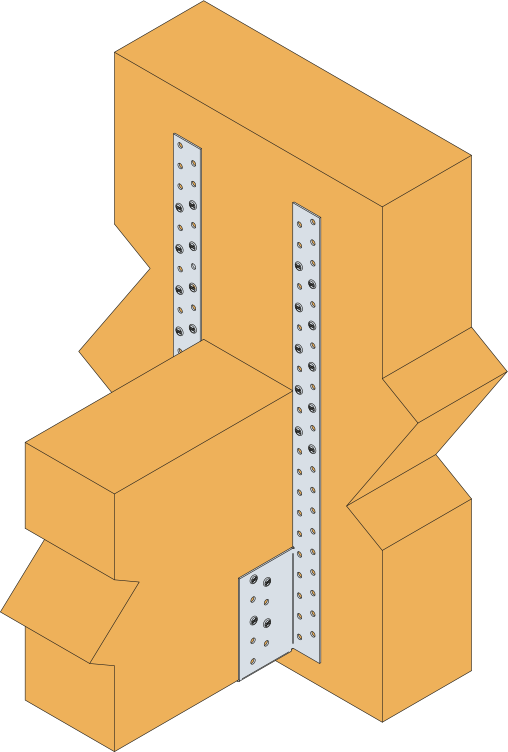

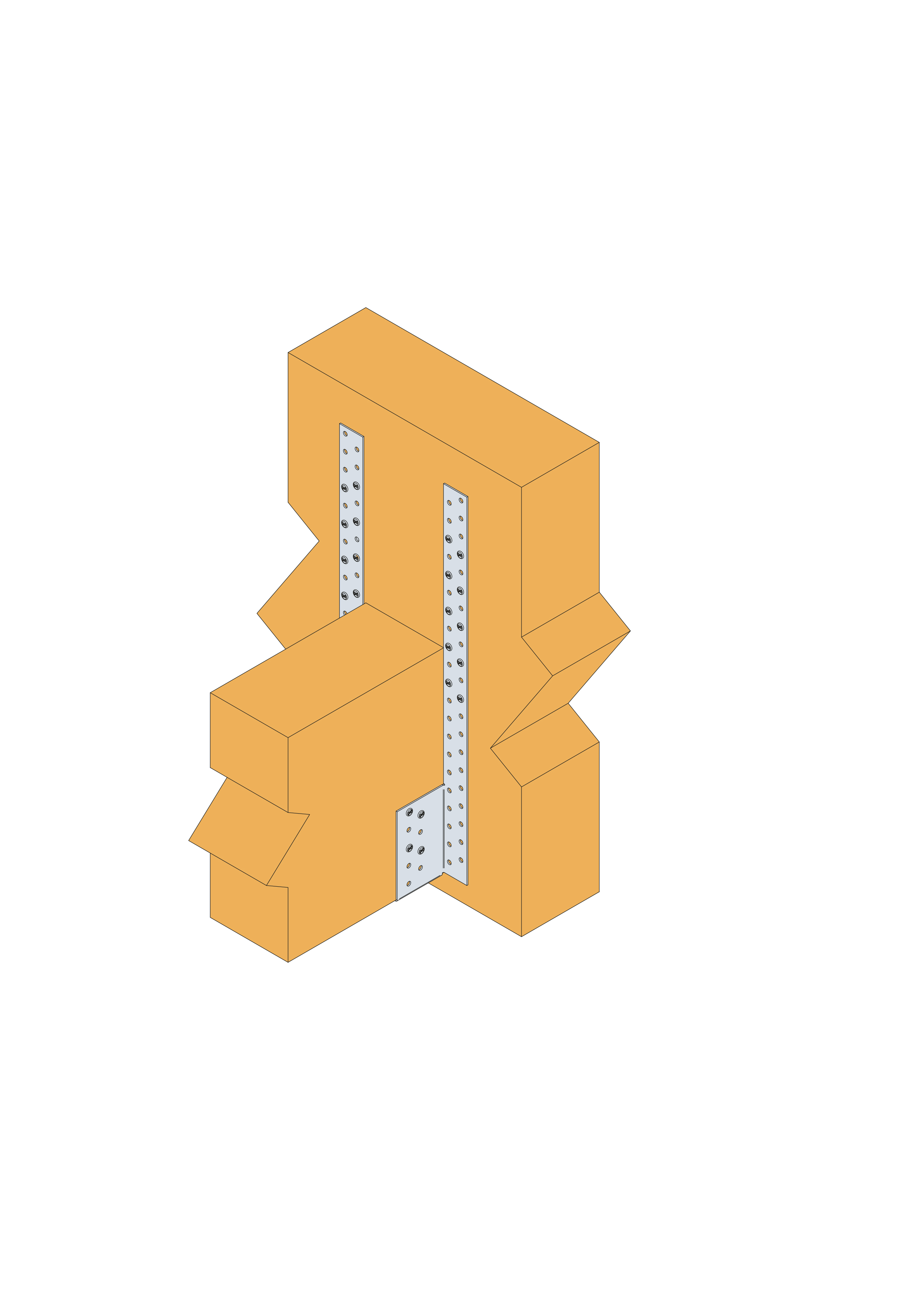

Montage

2 plaatsingswijzen mogelijk :

  • Platte flenzen, klassieke montage zoals voor balkdrager met naar buiten staande flenzen,
  • Geplooide flenzen om de beugelhoogte te verstellen ten opzichte van de drager. Omgeplooide flenzen moeten vernageld worden.

Bevestigingen

Op gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 50.

Op houten drager :

  • Ringnagels CNA Ø 4,0 x 50.
