CNAPC34

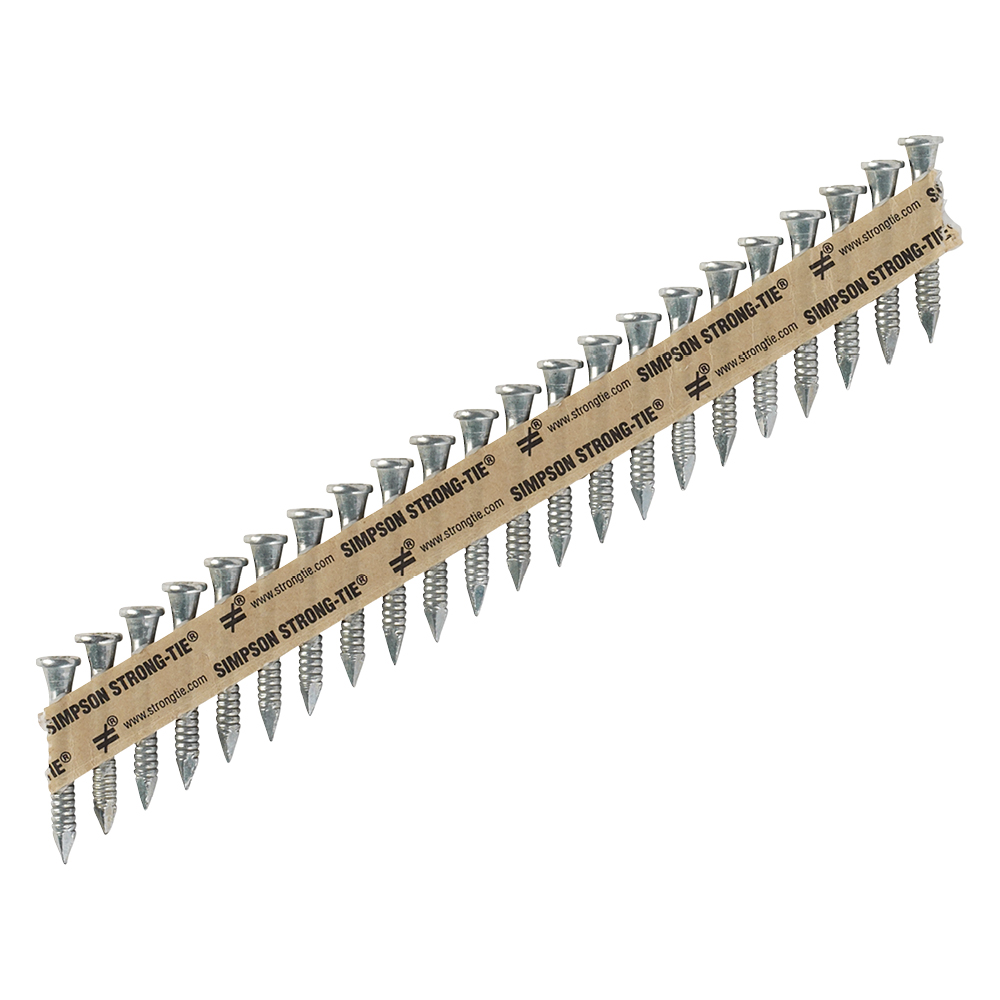

Ringnagels op band 34°

Ringnagels op band leveren tijdwinst op voor de gebruiker bij in serie geplaatste bevestigingen.

CE-Markering
ETA
Gebruiksklasse 2
Binner
Elektrolytisch verzinkt staal 12µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal 12 μm (klasse 005) overenkomstig EN 10016.

Voordelen

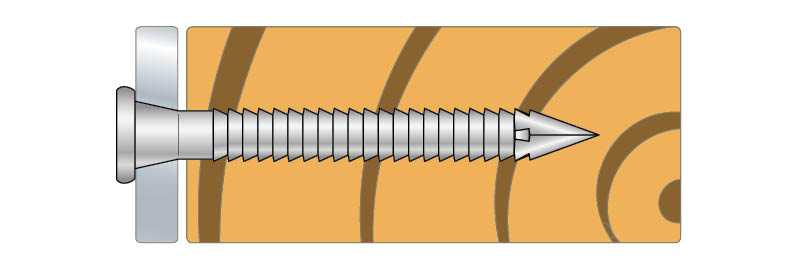

  • De kegelpunt onder de nagelkop zorgt voor een nauwsluitende passing in het boorgat,
  • Hoge uittreksterkte.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzers, geperforeerde platen, ...

Technische gegevens

Afmetingen

Afmetingen

Referentie Afmetingen bevestigingen [mm] Antaal per band Antaal per doos Karakteristieke waarden - Hout C24 overeenkomstig ETE-04/0013 [kN]

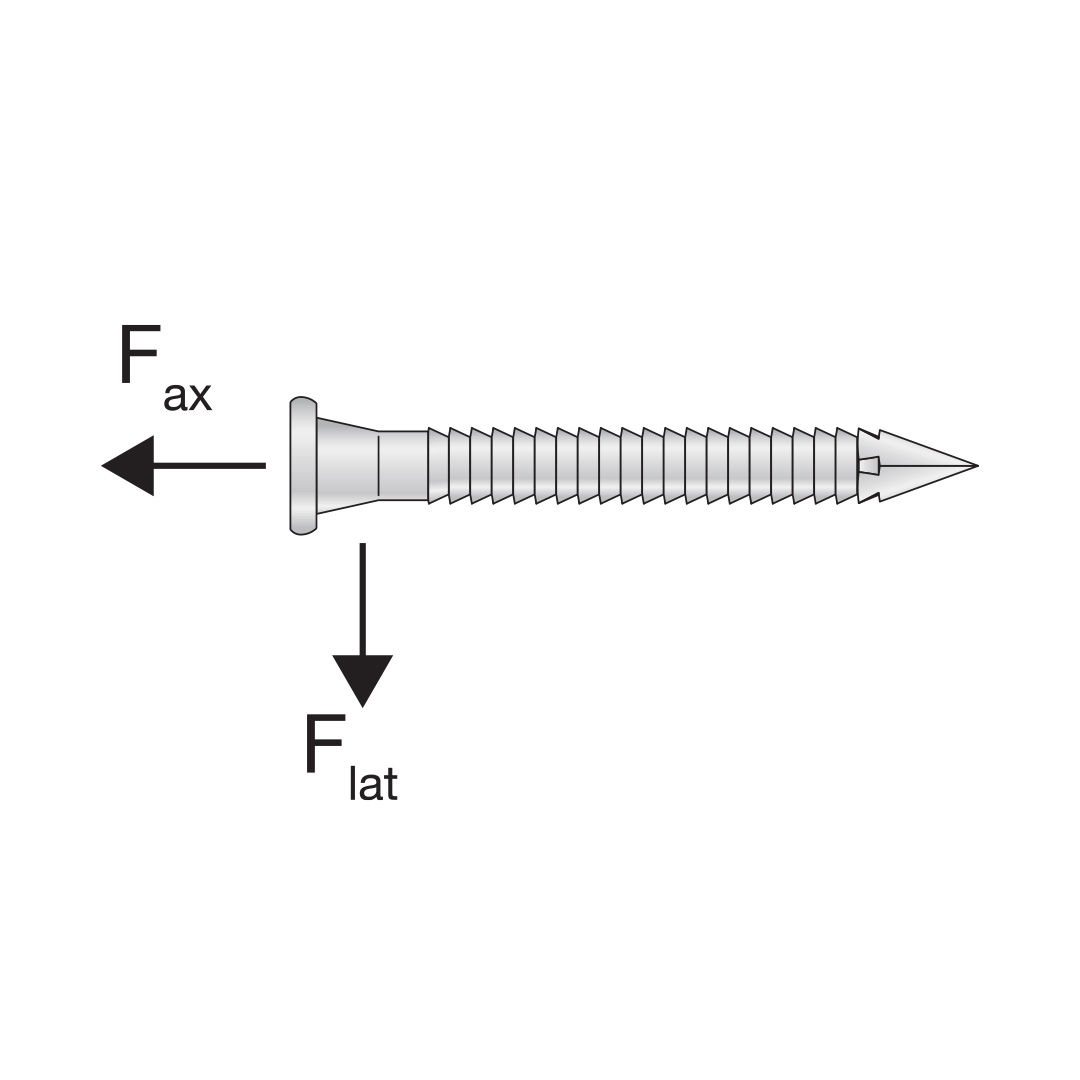

d l dh ht Rlat.k Rax.k
CNA4.0X40PC34 4 40 7 1.5 22 1500 1.83 0.74
CNA4.0X50PC34 4 50 7 1.5 22 1000 2.22 0.98
CNA4.0X60PC34 4 60 7 1.5 22 1000 2.36 1.23

Karakteristieke waarden voor houtsterkteklasse C24. Voor de andere houtsterkteklassen de waarden vermenigvuldigen met de in de onderstaande tabel vermelde omrekenfactor. Waarden overeenkomstig ETA-04/0013 voor plaatdikte 1,5 ≤ t ≤ 4 mm.

Certificering

Europese technische goedkeuring: ETA
