ECP

Hoekijzers voor stoelen

Hoekijzers voor stoelen komen van pas bij talloze doe-het-zelfprojecten en worden doorgaans gebruikt om meubelverbindingen te verstevigen.

Technisch gegevensblad
Gebruiksklasse 2
Gebruiksklasse 2
Binner
Binner
EPD
EPD
Elektrolytisch verzinkt staal
Elektrolytisch verzinkt staal

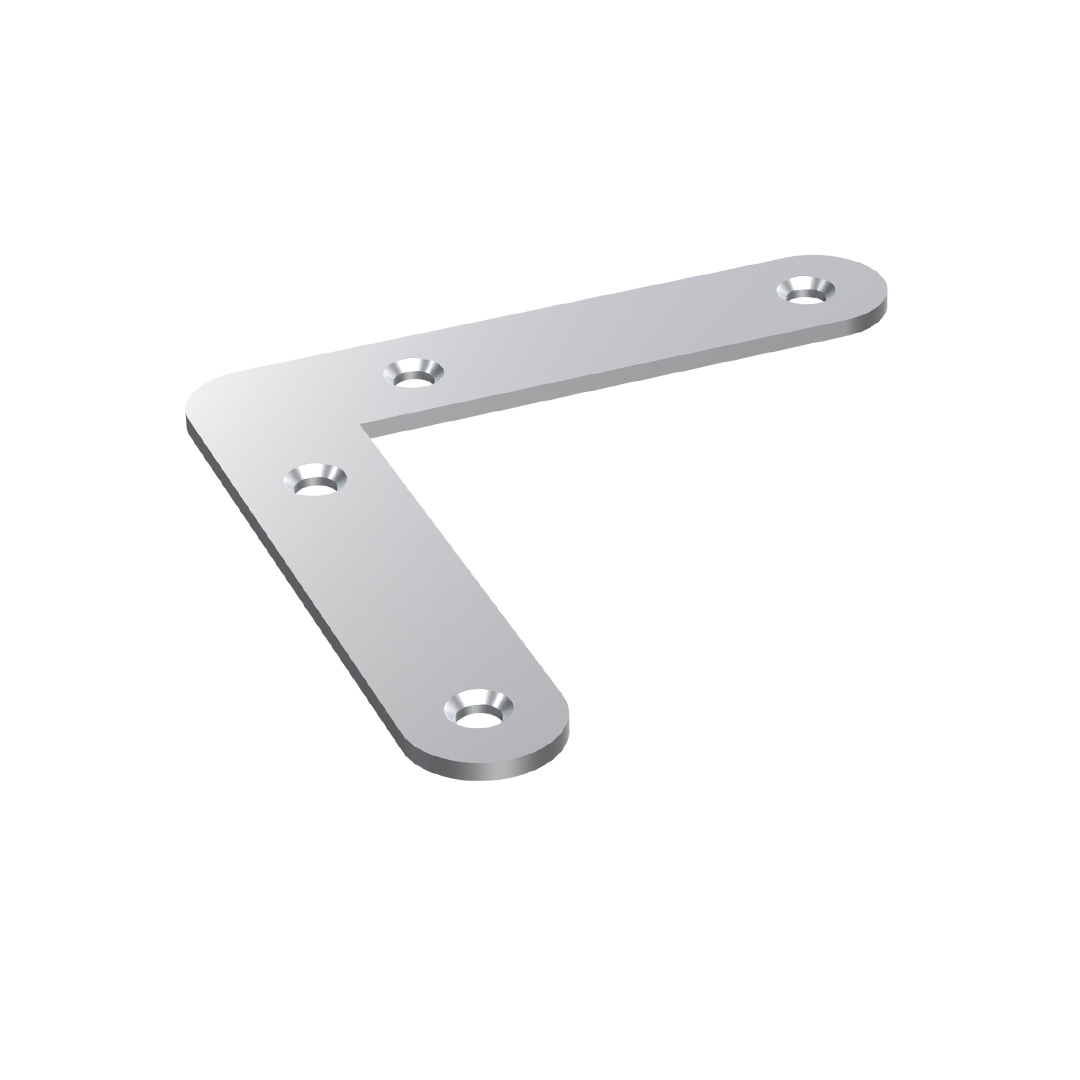

ECP main image

Product Details

Afbeeldingen

Verbinding van houten balken

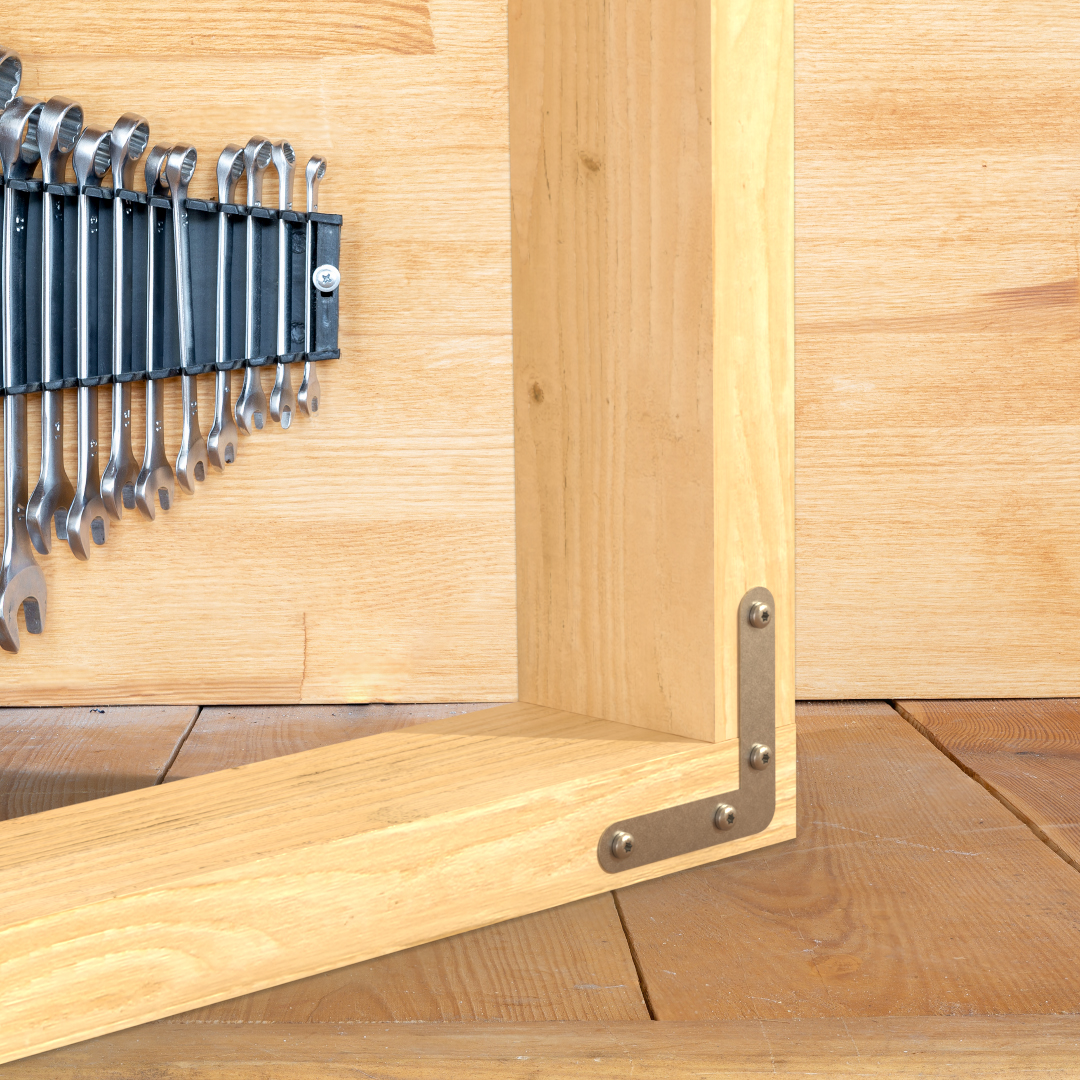

ECP install.jpg

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkte afwerking overeenkomstig ISO 2081,
  • Dikte : van 1,2 tot 3 mm naargelang van het model.

Voordelen

  • Uitgebreid assortiment voor een brede waaier aan gebruikstoepassingen,
  • Bruikbaar op hout en beton.

Toepassing

Ondergrond

  • Drager : hout, ...
  • Gedragen bouwdeel : massief hout, panelen, PVC.

Toepassingsgebieden

  • Massief hout,
  • Plaatmaterialen,
  • PVC enz,
  • Klein schrijnwerk,
  • Consoles, rekken.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]flens BBoorgaten in dragerOverig
A[mm]B[mm] C[mm]Dikte[mm]bolvormigbolvormig Gewicht[kg]
Ø3.6Ø3.8Ø4Ø4Ø3.6Ø3.8
ECP40/1.24040101.2-2---20.006
ECP60/1.56060161.5--22--0.018
ECP80/28080162--22--0.034

Installatie

Installatie

Bevestigingen

Uitgefreesde gaten :

  • Type 30 tot 80 Ø 4,2 mm,
  • Type 90 tot 140 Ø 5,5 mm.

Op hout :

  • Ringnagels CNA Ø 3,1 x 35 en Ø 4,0 x 35 mm,
  • Schroeven TTUFS4.0X20

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.

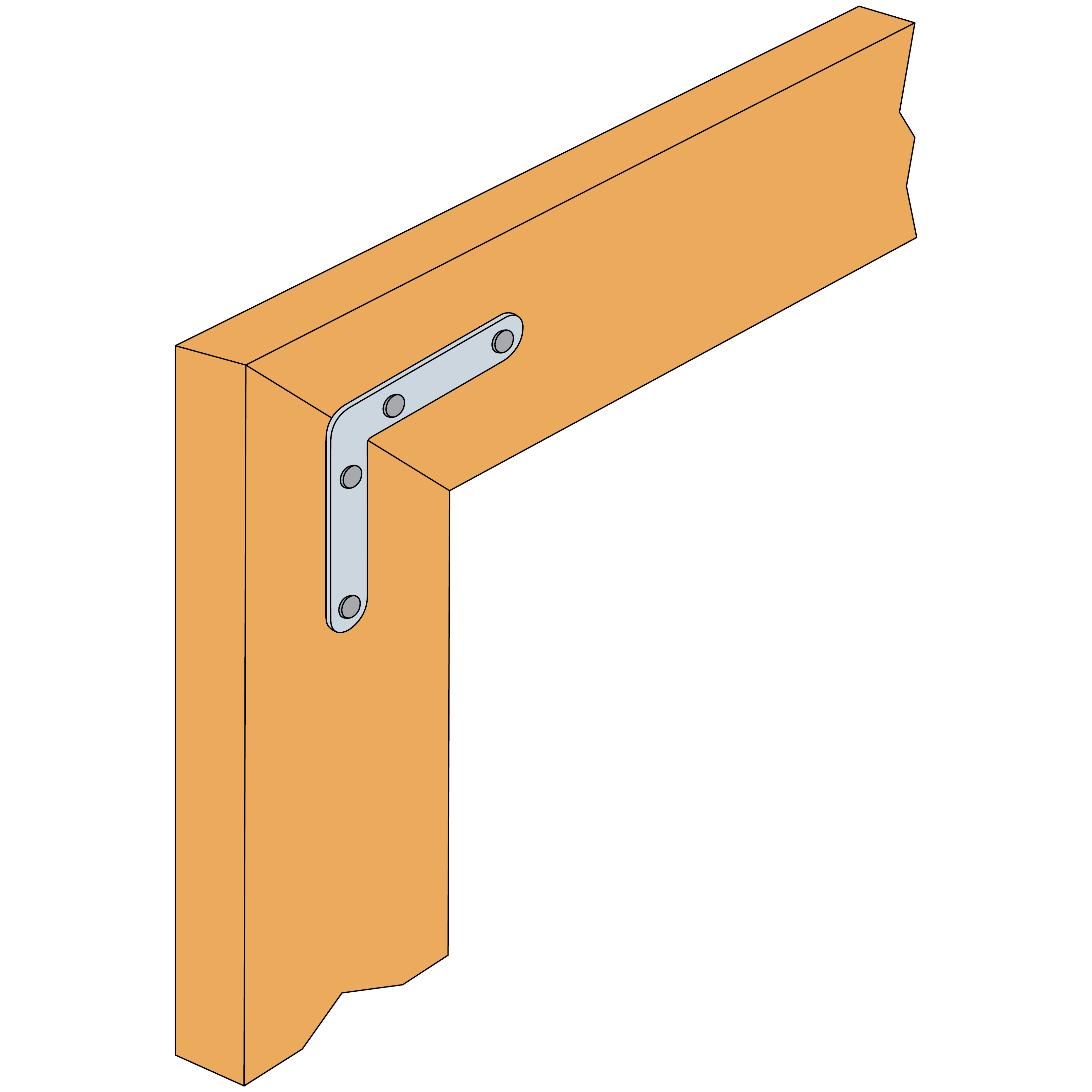

Verbinding van houten balken

Certificering

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
