ENPC

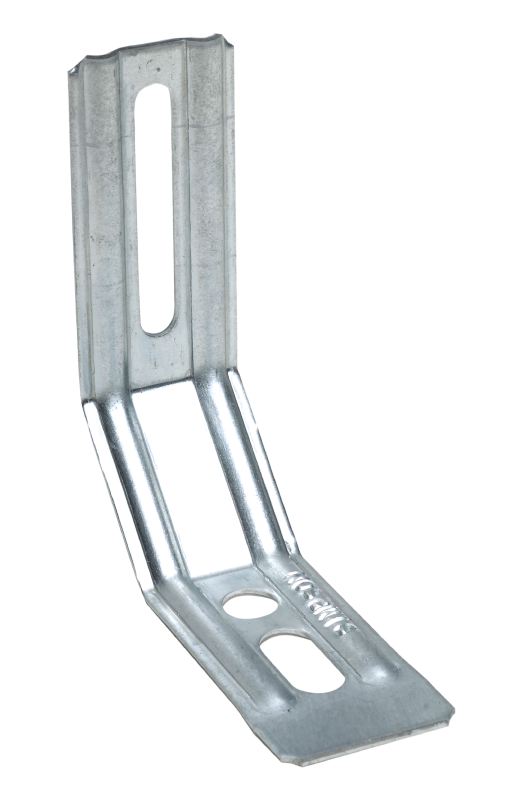

Geribd hoekijzer met afgesneden hoek

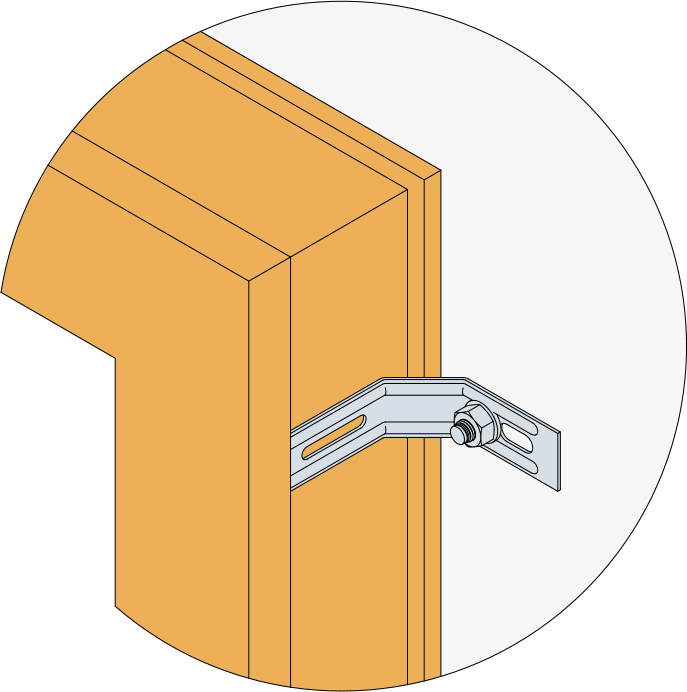

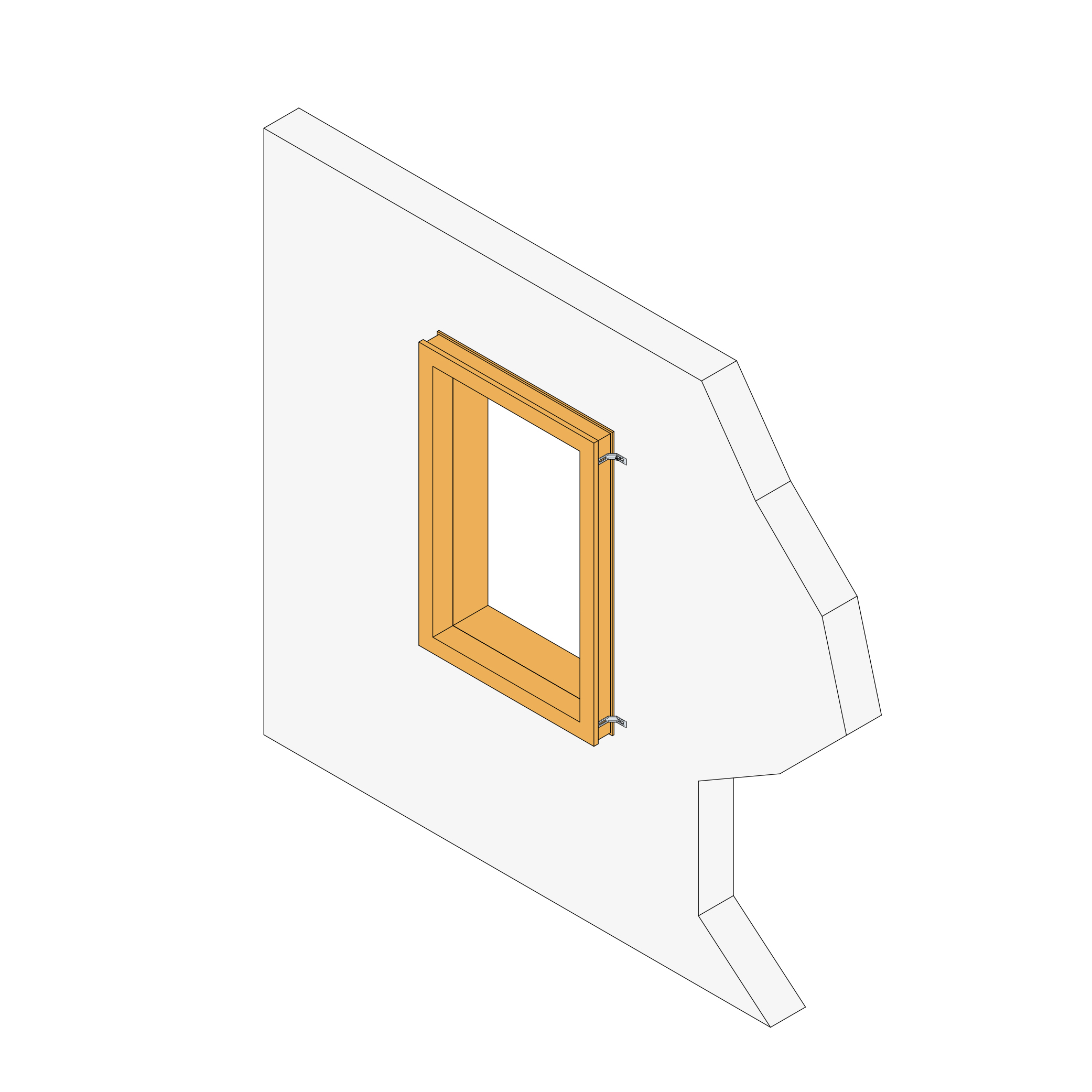

Hoekijzers type ENPC dienen voor de bevestiging van kozijnen van buitenramen en -deuren met afdichtingsvoeg. Dankzij de ruime keuze aan afmetingen voldoen deze hoekijzers aan alle bevestigingsbehoeften in situ.
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
EPD
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen en toelaatbare waarden
Afmetingen
| Referentie | Draagvermogen van de hoekverbinder | Verbinder afmetingen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Other type of loads | Afmetingen[mm] | flens B | Boorgaten in drager | ||||||||
| Veilige nuttige belasting volgens DTU36.5[daN] | A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | Langwerpig | bolvormig | Langwerpig | |||
| R1,d | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Ø9 | Ø9x20 | |||||
| ENPC55/1.5 | 12 | 55 | 81 | 30 | 1.5 | - | 1 | - | - | 1 | 1 |
| ENPC70/1.5 | 12 | 70 | 81 | 30 | 1.5 | - | - | 1 | - | 1 | 1 |
| ENPC85/1.5 | 12 | 85 | 81 | 30 | 1.5 | - | - | - | 1 | 1 | 1 |
| ENPC100/1.5 | 12 | 100 | 81 | 30 | 1.5 | 1 | - | - | 1 | 1 | 1 |
| ENPC115/1.5 | 12 | 115 | 81 | 30 | 1.5 | 2 | - | - | 1 | 1 | 1 |
| ENPC130/1.5 | 12 | 130 | 81 | 30 | 1.5 | 3 | - | - | 1 | 1 | 1 |
| ENPC145/1.5 | 12 | 145 | 81 | 30 | 1.5 | 4 | - | - | 1 | 1 | 1 |
