ABR
Verstevigde hoekijzers (105)
Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.
CE-Markering
ETA
Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275
Product Details
Afbeeldingen
Fixation bois/bois
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen en karakteristieke waarden
| Referentie | Afmetingen en karakteristieke waarden [mm] | flens B | Boorgaten in drager | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |
| ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |
Karakteristieke waarden - Hout op hout - Volledige vernageling - 2 hoekijzers
| Referentie | Karakteristieke waarden - Hout op hout - Volledige vernageling | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
| Aantal | Aantal | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm en e = 130 mm
Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.
Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling - 2 hoekijzers
| Referentie | Karakteristieke waarden - Hout op hout - Gedeeltelijke vernageling | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | |||||||
| Aantal | Aantal | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.
Karakteristieke waarden - Hout op beton - 2 hoekijzers
| Referentie | Karakteristieke waarden - Hout op beton | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers [kN] | |||||||||||
| flens B | Boorgaten in drager | R1.k | R2.k = R3.k | |||||||||
| Aantal | Typ | Aantal | Typ | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 10 | CNA | 1 | Ø10 | min(4,08; 7,7 / kmod) | min(4,88; 7,7 / kmod) | min(6,48; 7,7 / kmod) | min(8,08; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.
Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.
Vereenvoudigde karakteristieke waarden - Hout op harde ondergrond - Verbinding met 2 hoekijzers
Table "Vereenvoudigde karakteristieke waarden - Hout op harde ondergrond - Verbinding met 2 hoekijzers" cannot be displayed : no references available.
*De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0.9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.
De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen zijn BOAXII, SET-XP, WA, AT-HP, afhankelijk van het betontype, de hart- en randafstanden.
Om de weerstandswaarden voor een enkele beugel te verkrijgen, moeten de waarden in de bovenstaande tabel worden gedeeld door twee, op voorwaarde dat de ondersteunde balk in rotatie is vergrendeld. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.
Karakteristieke waarden - Hout-op-hout – Schroef voor verbinders Ø10 – 2 hoekijzers
| Referentie | Karakteristieke waarden - Hout-op-hout – Verbinding met schroef voor verbinders Ø10 | |||||||
|---|---|---|---|---|---|---|---|---|
| Bevestigingen | Karakteristieke waarden - Hout C24 - 2 hoekijzers door verbinding [kN] | |||||||
| Flens A | Flens B | R1.k | R2.k = R3.k | |||||
| Aantal | Type | Aantal | Type | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
| ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
Installatie
Installatie
Fixation bois/bois

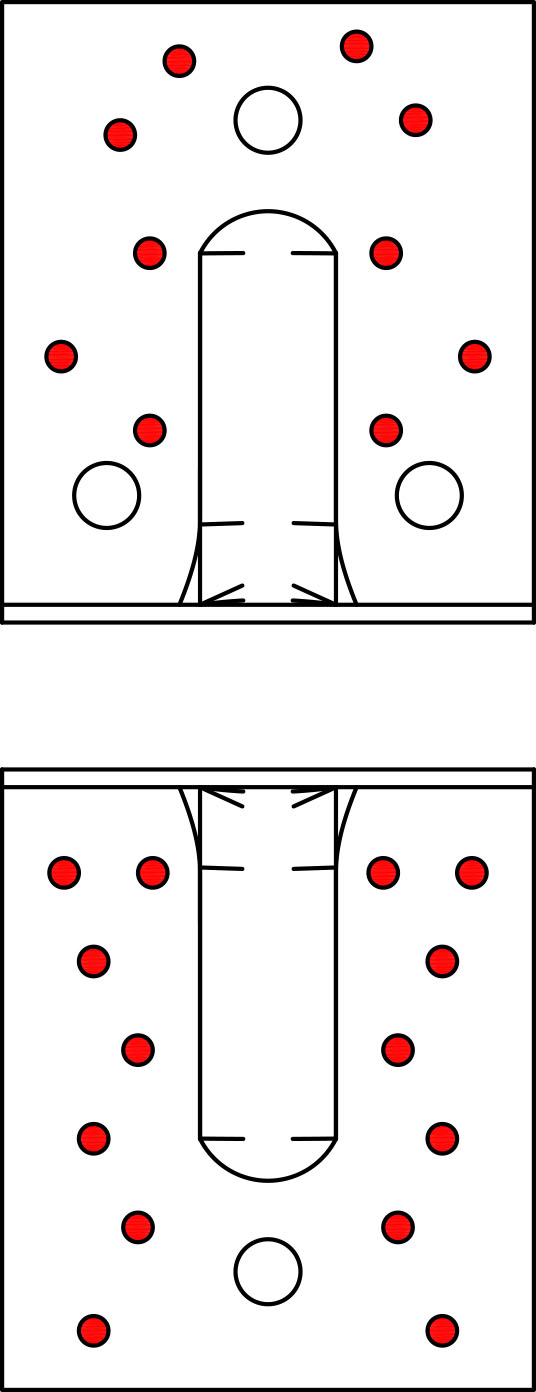

Bevestiging op houten ondergrond - Volledige vernageling

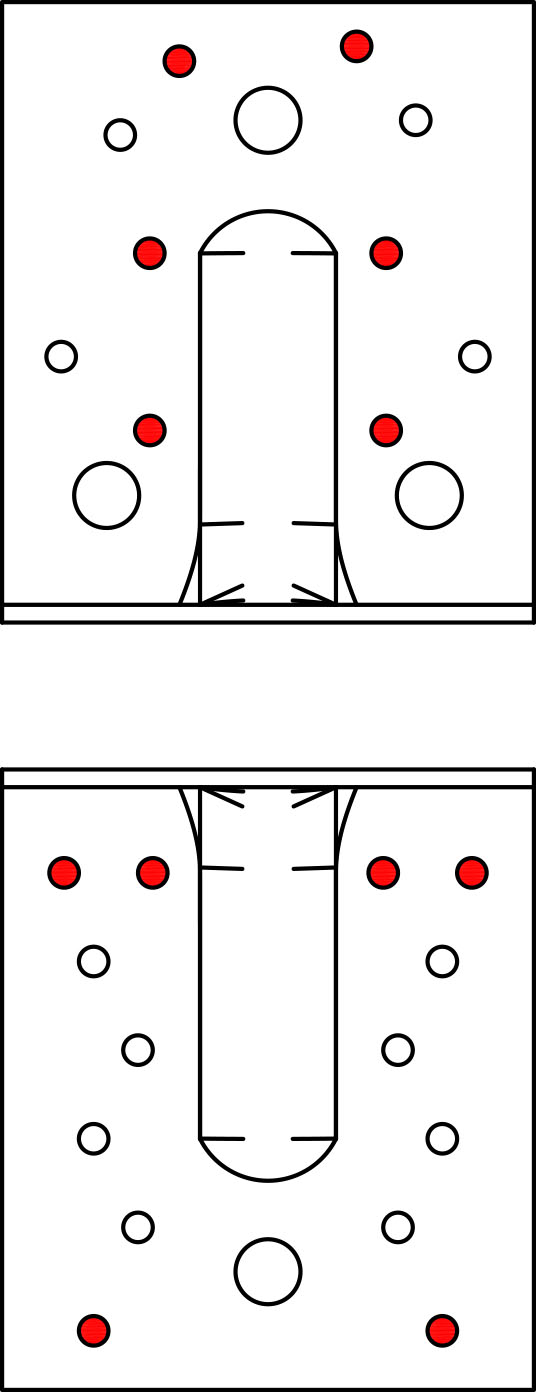

Bevestiging op houten ondergrond - Minimale vernageling

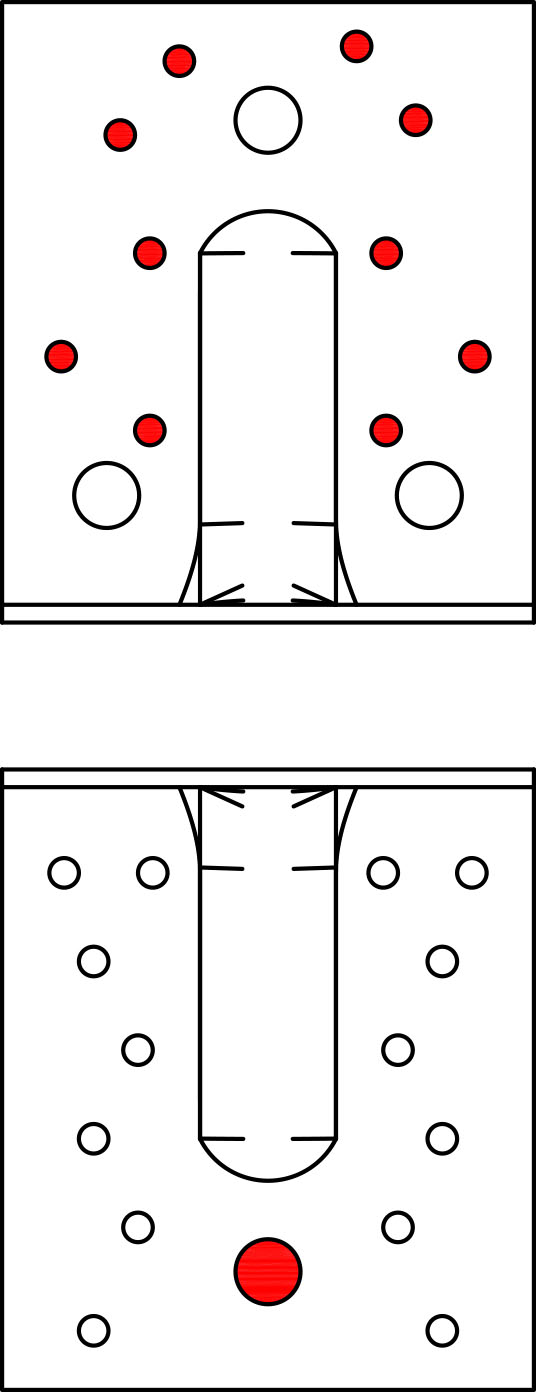

Bevestiging op harde ondergrond
