ABCLT
Laagprofiel Hoekbeugel voor CLT

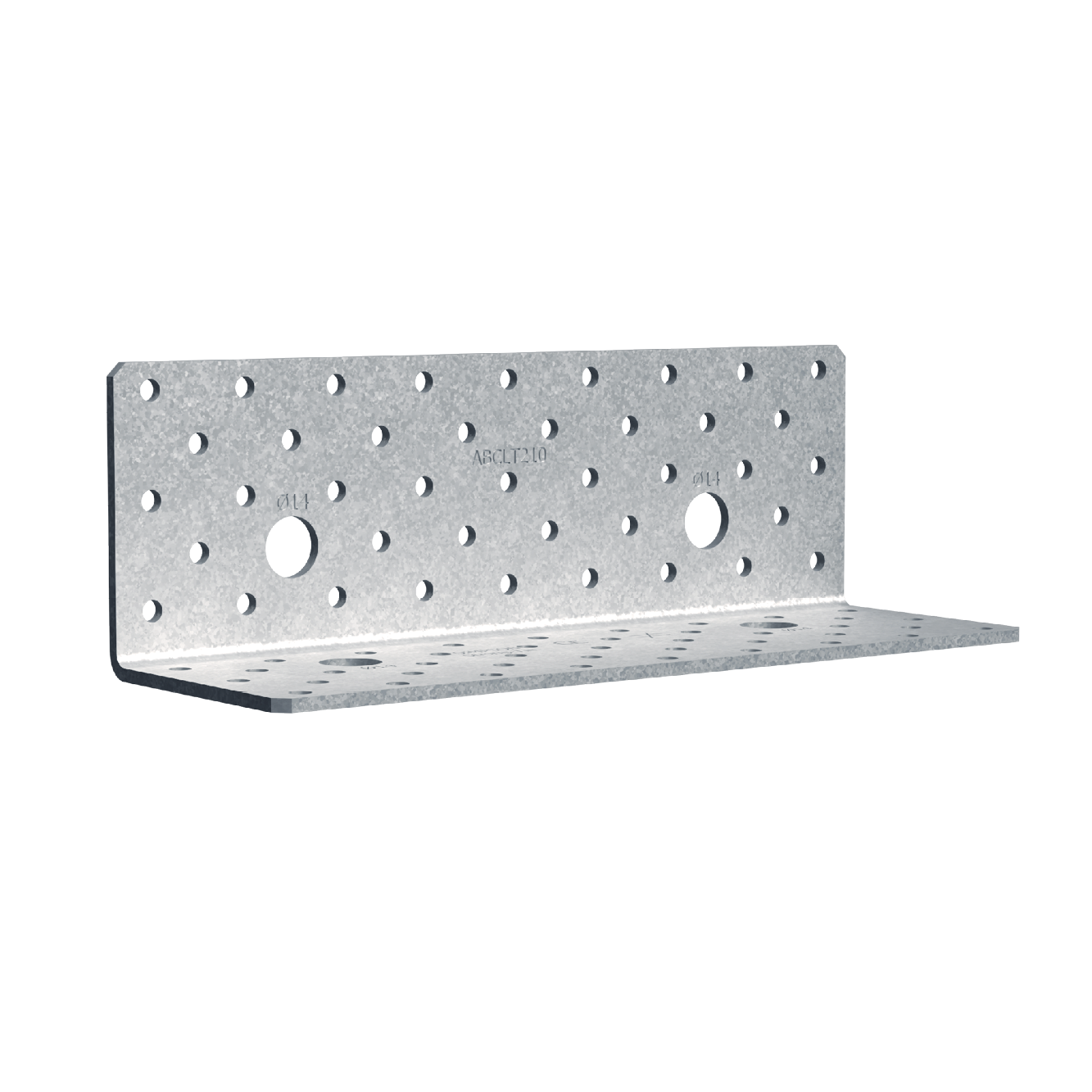

De ABCLT is een laagprofiel hoekbeugel speciaal ontworpen voor CLT-toepassingen.

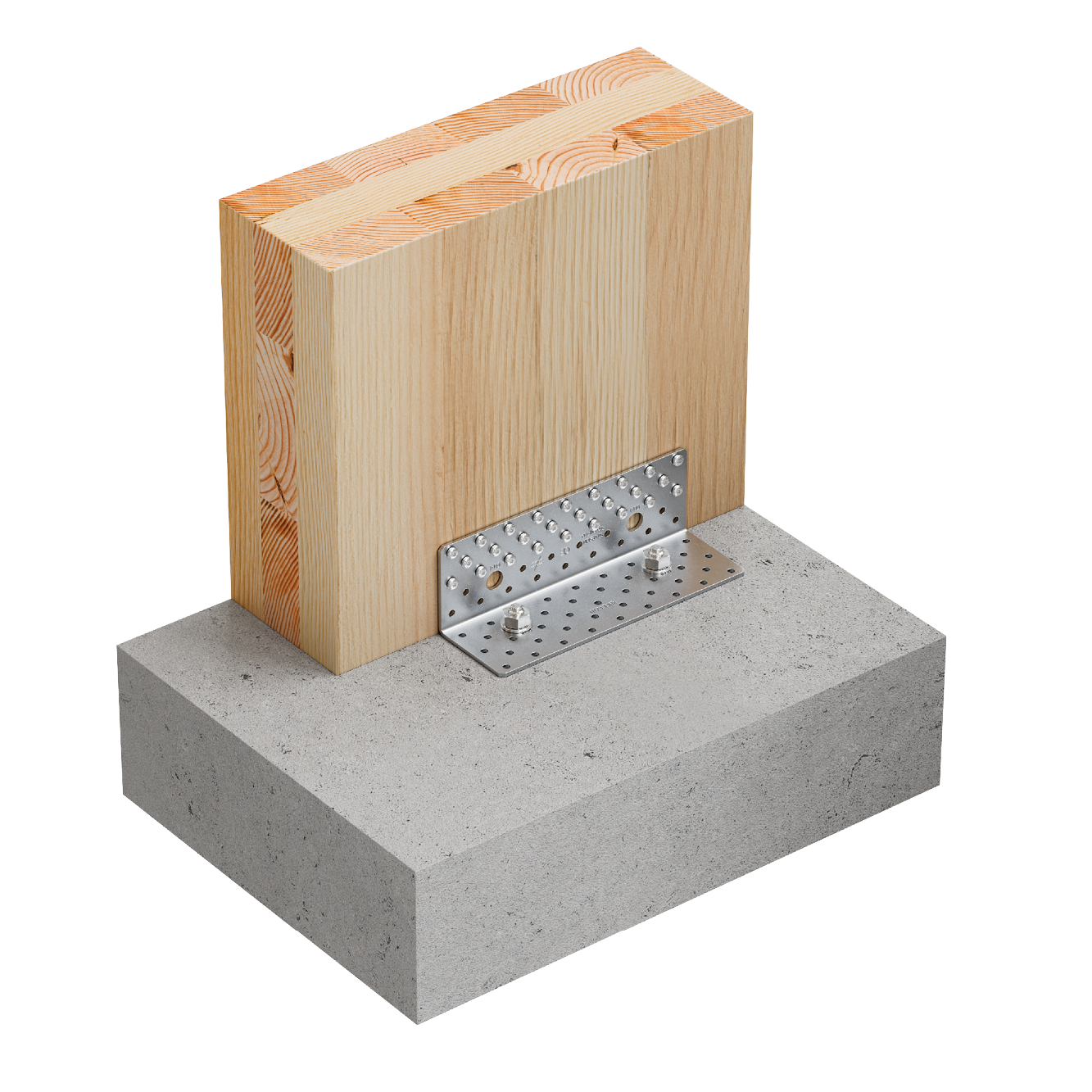

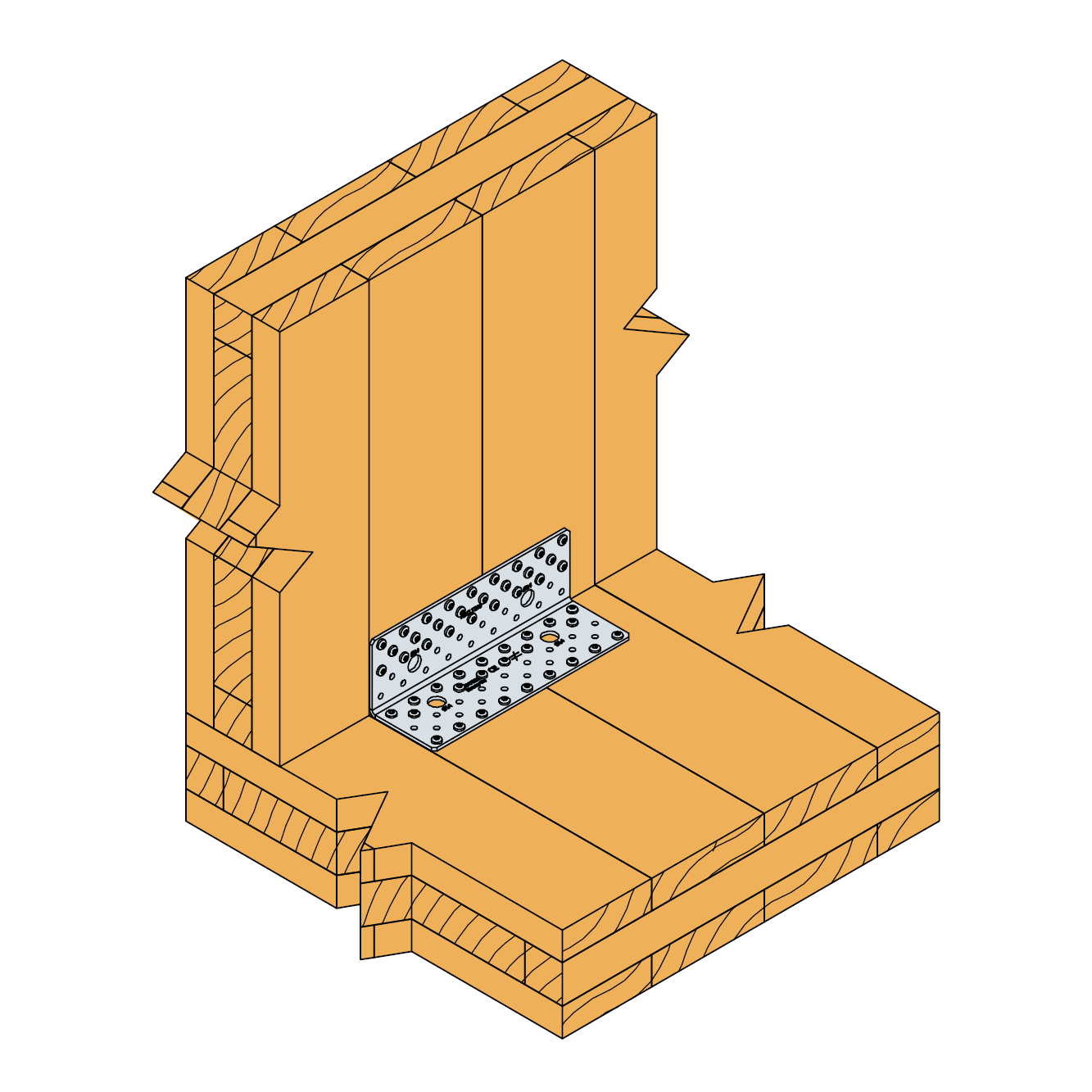

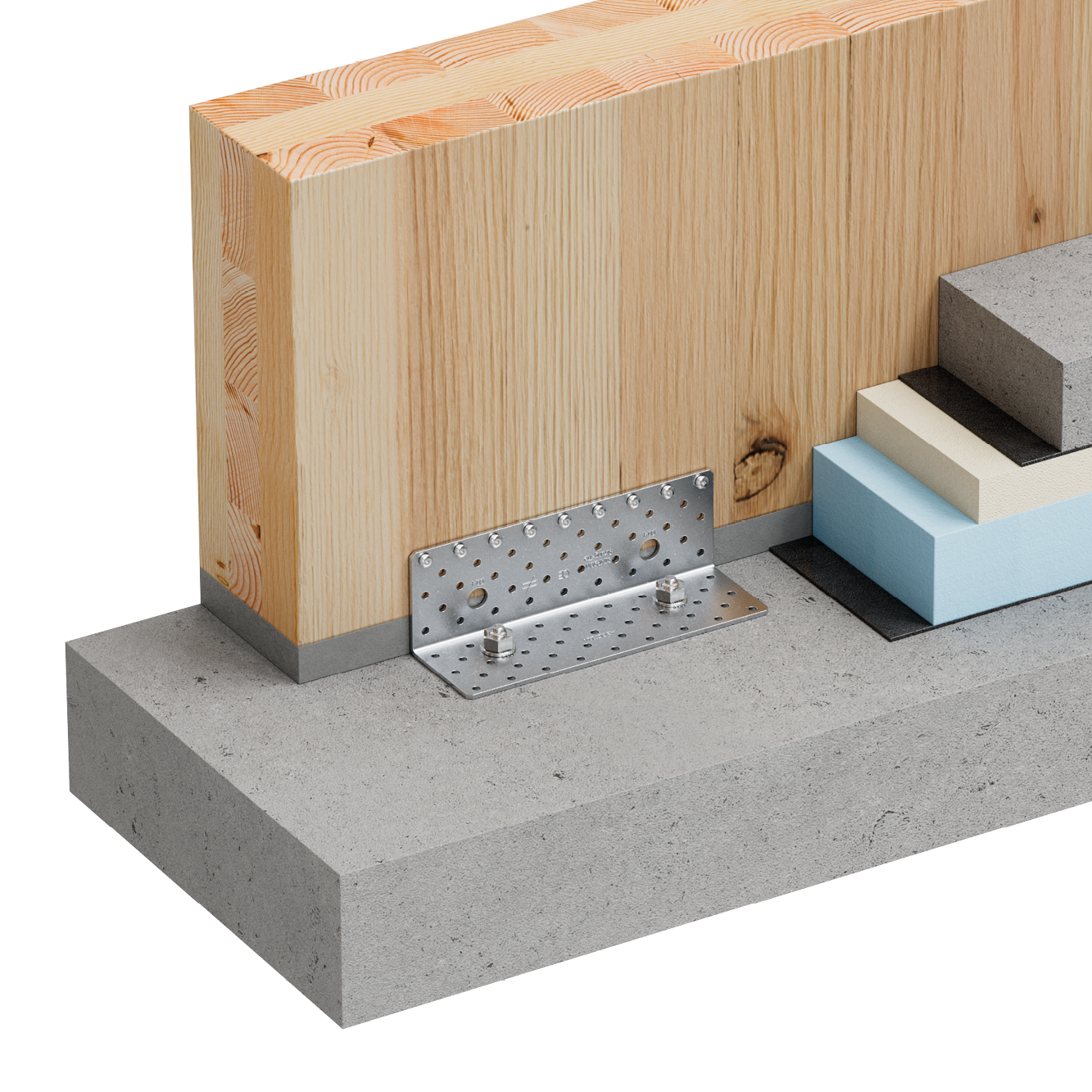

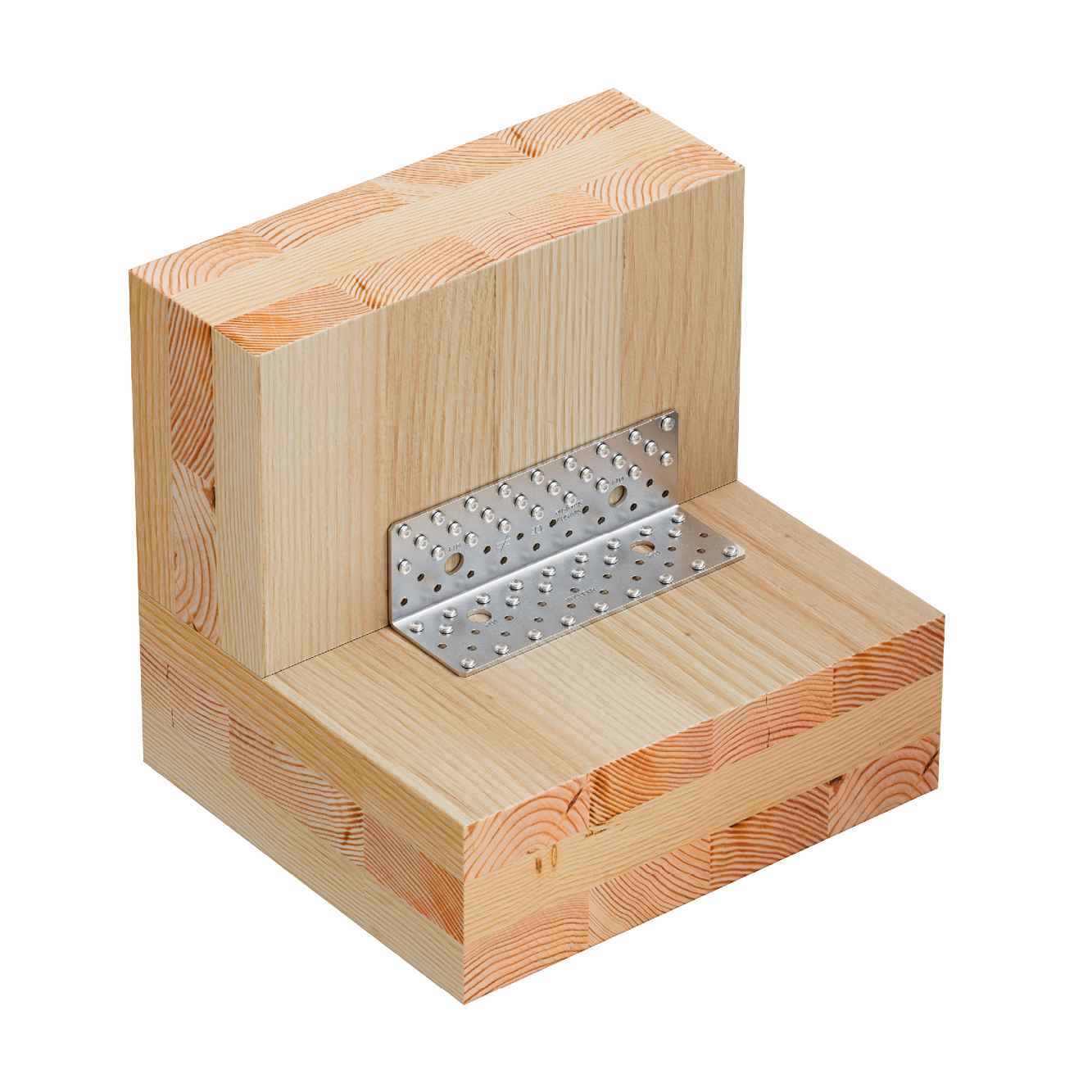

Hij kan hoge schuifkrachten opnemen bij een geringe hoogte, waardoor hij in de vloerlagen kan worden verborgen. Hij kan worden gebruikt voor CLT-naar-CLT-verbindingen, maar ook voor verbindingen tussen CLT en beton.
CE-Markering
ETA
Nieuw
Gebruiksklasse 2
Gegalvaniseerd staal Z275
EPD
Product Details
Afbeeldingen

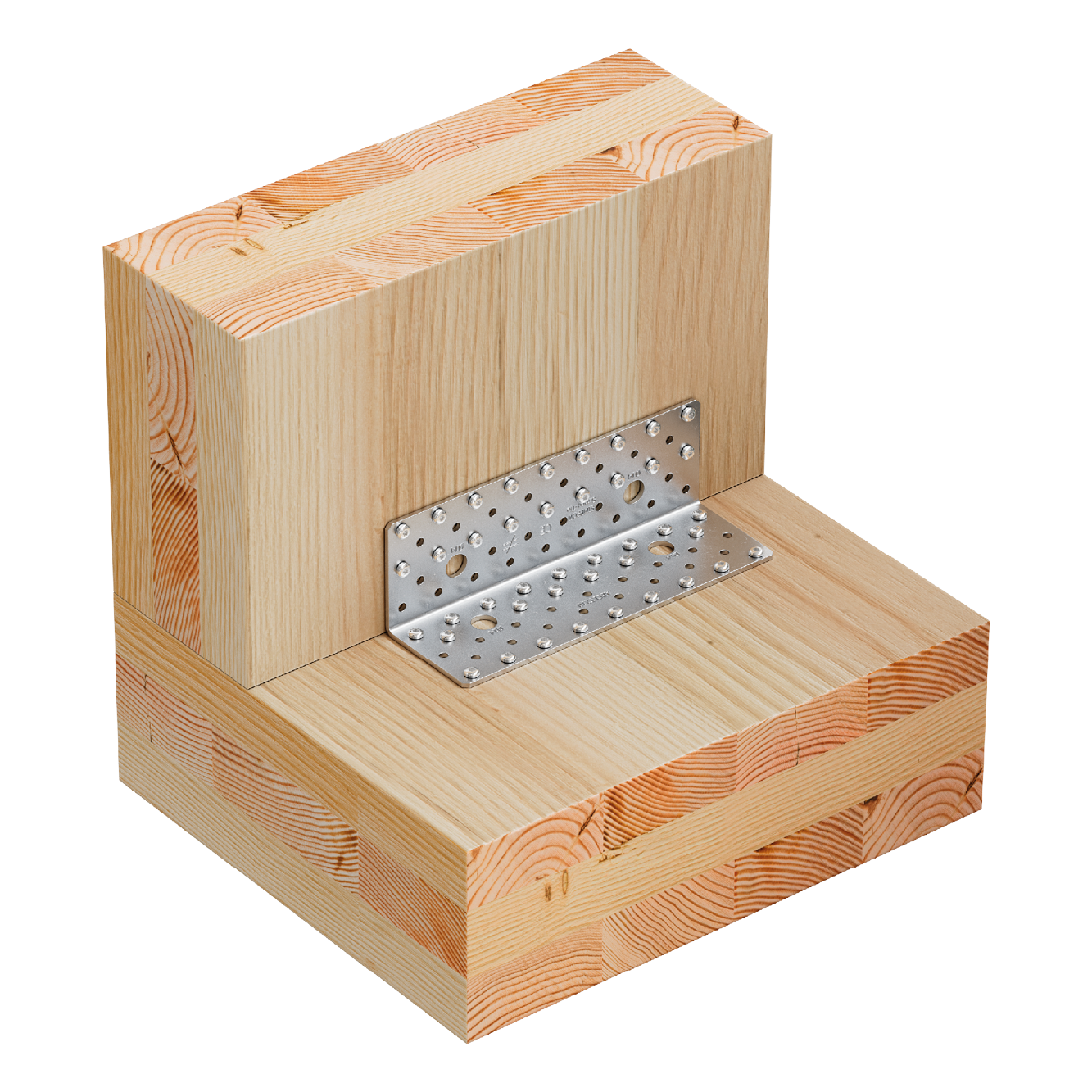

ABCLT Nagelpatroon 1
ABCLT Nagelpatroon 1

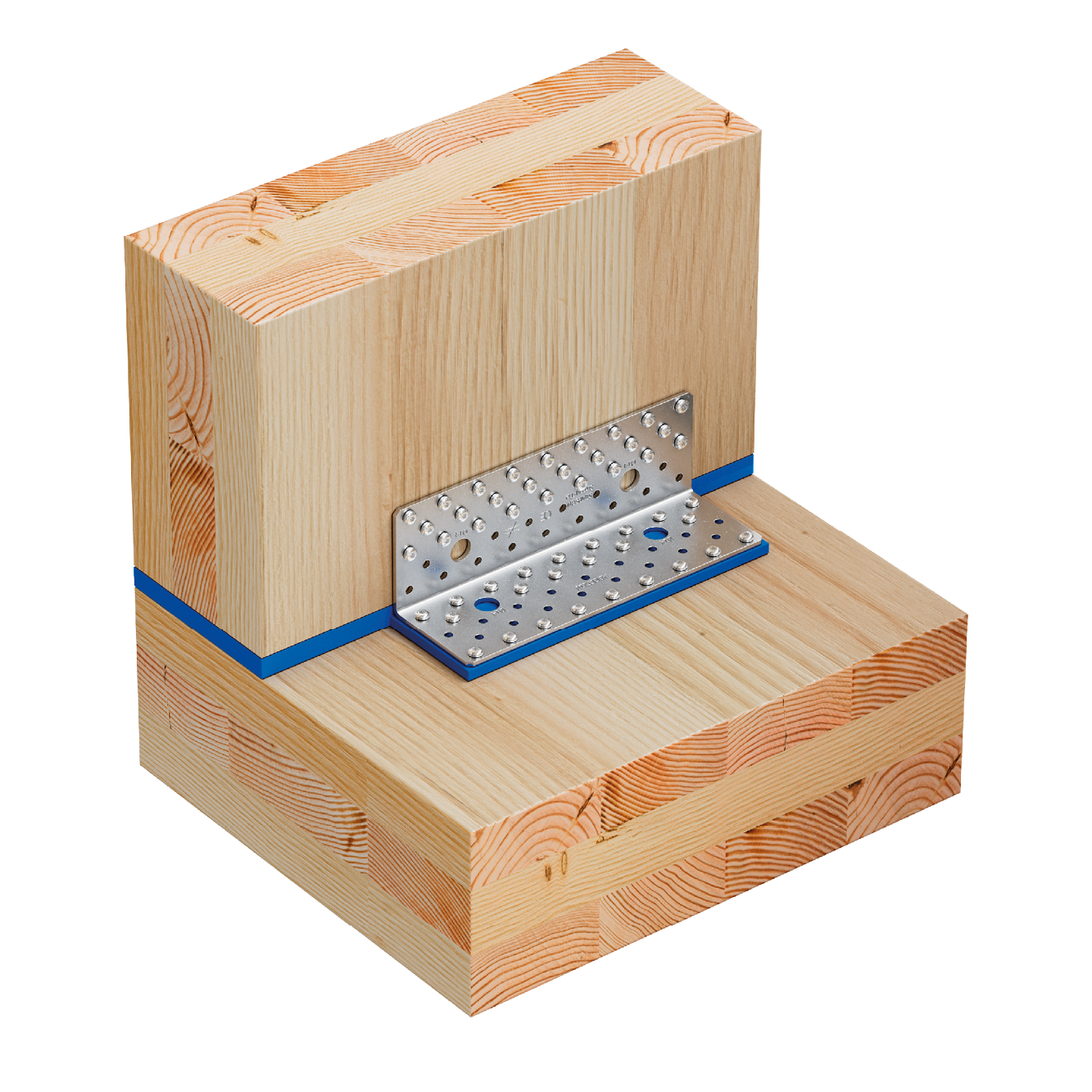

ABCLT Nagelpatroon 1 met SIT

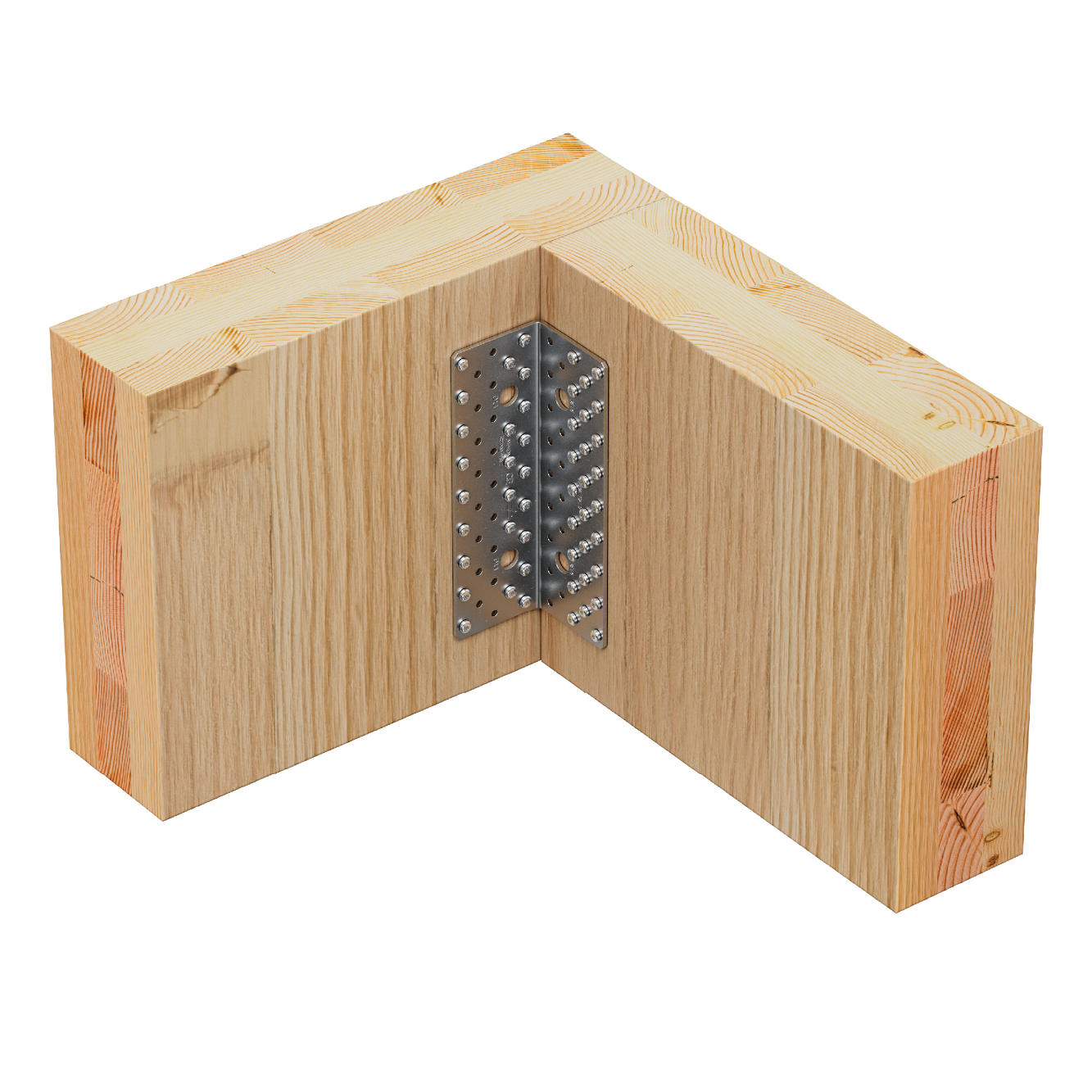

ABCLT Nagelpatroon 2

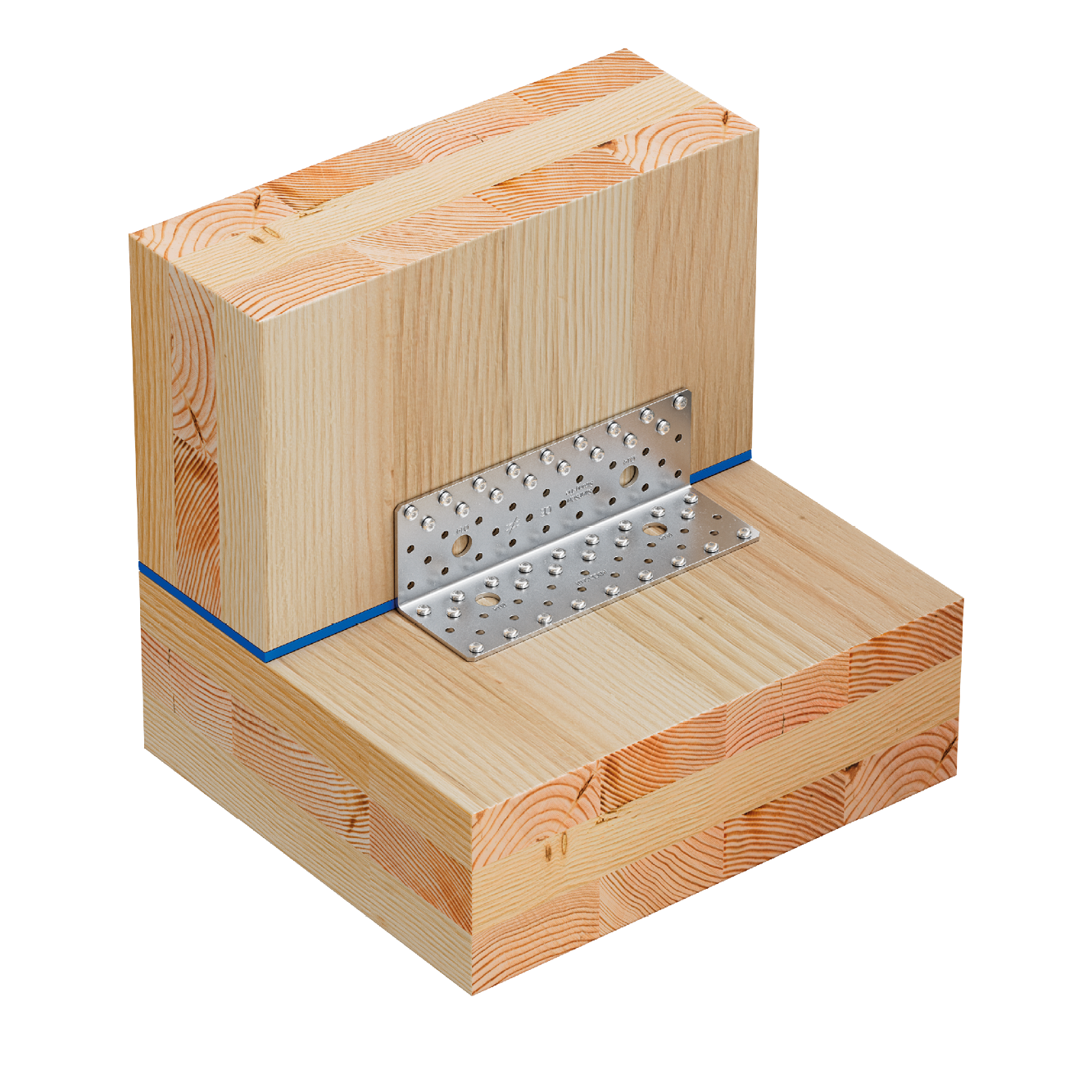

ABCLT Nagelpatroon 3 met SIT

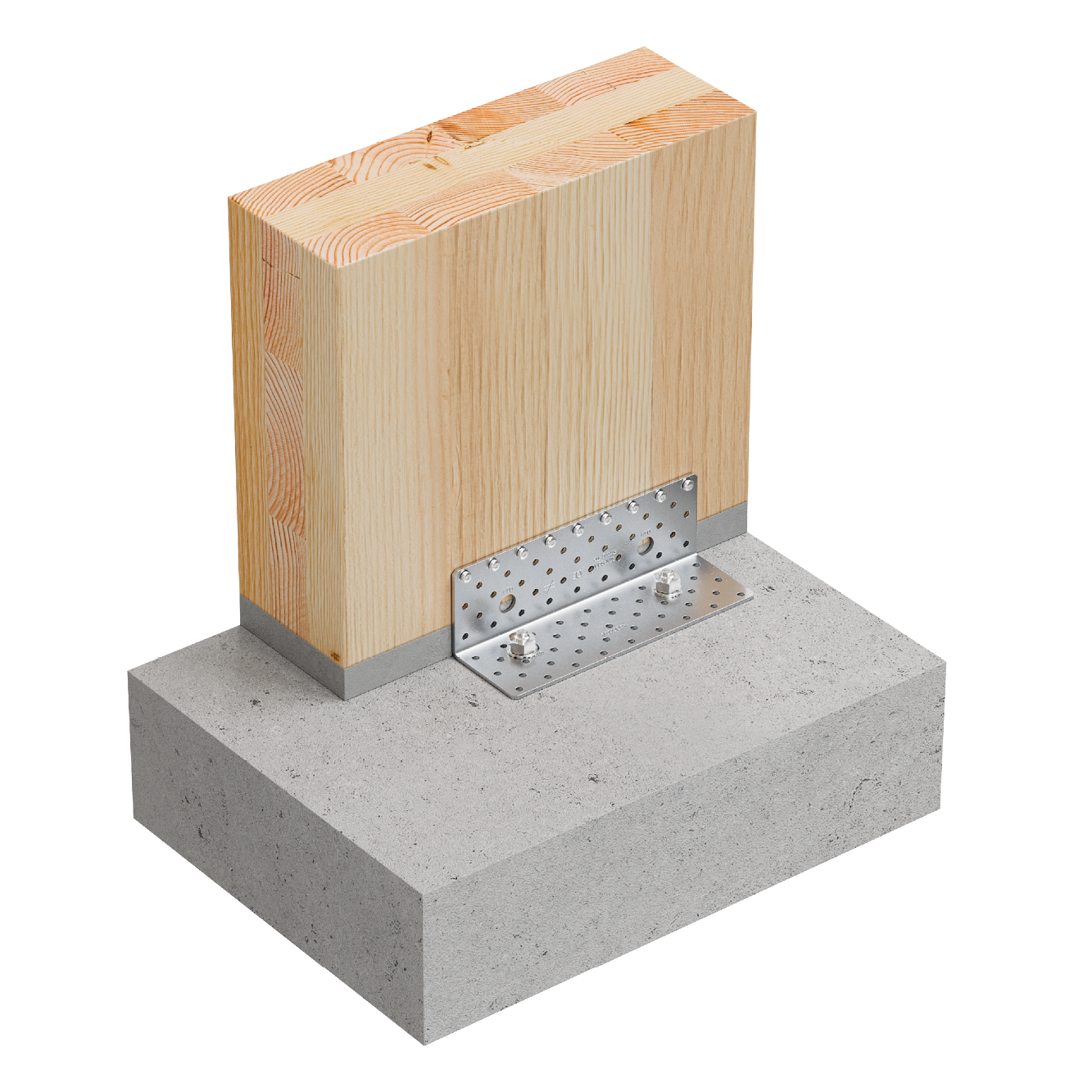

ABCLT Nagelpatroon 4

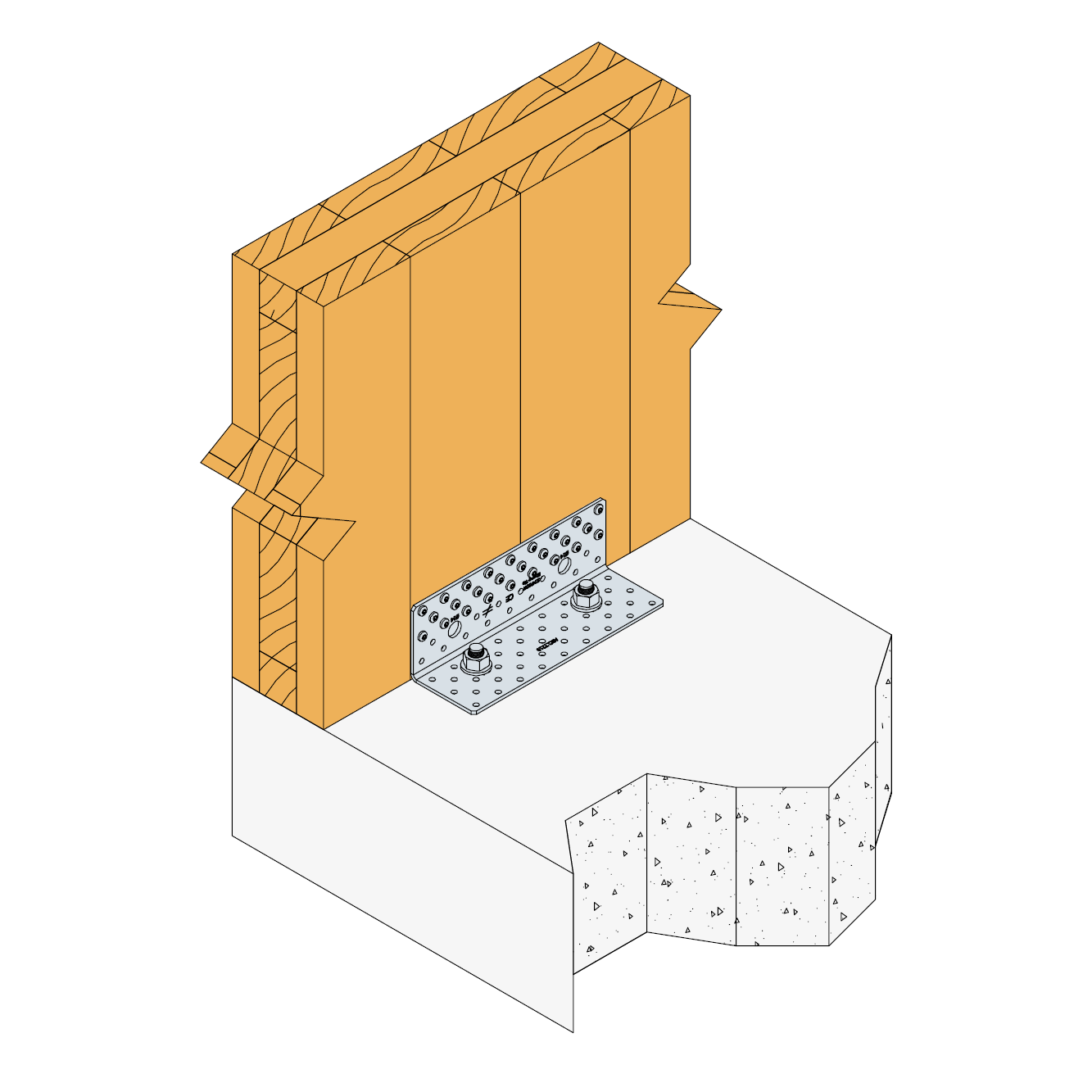

ABCLT Nagelpatroon 5
ABCLT Galerij 11

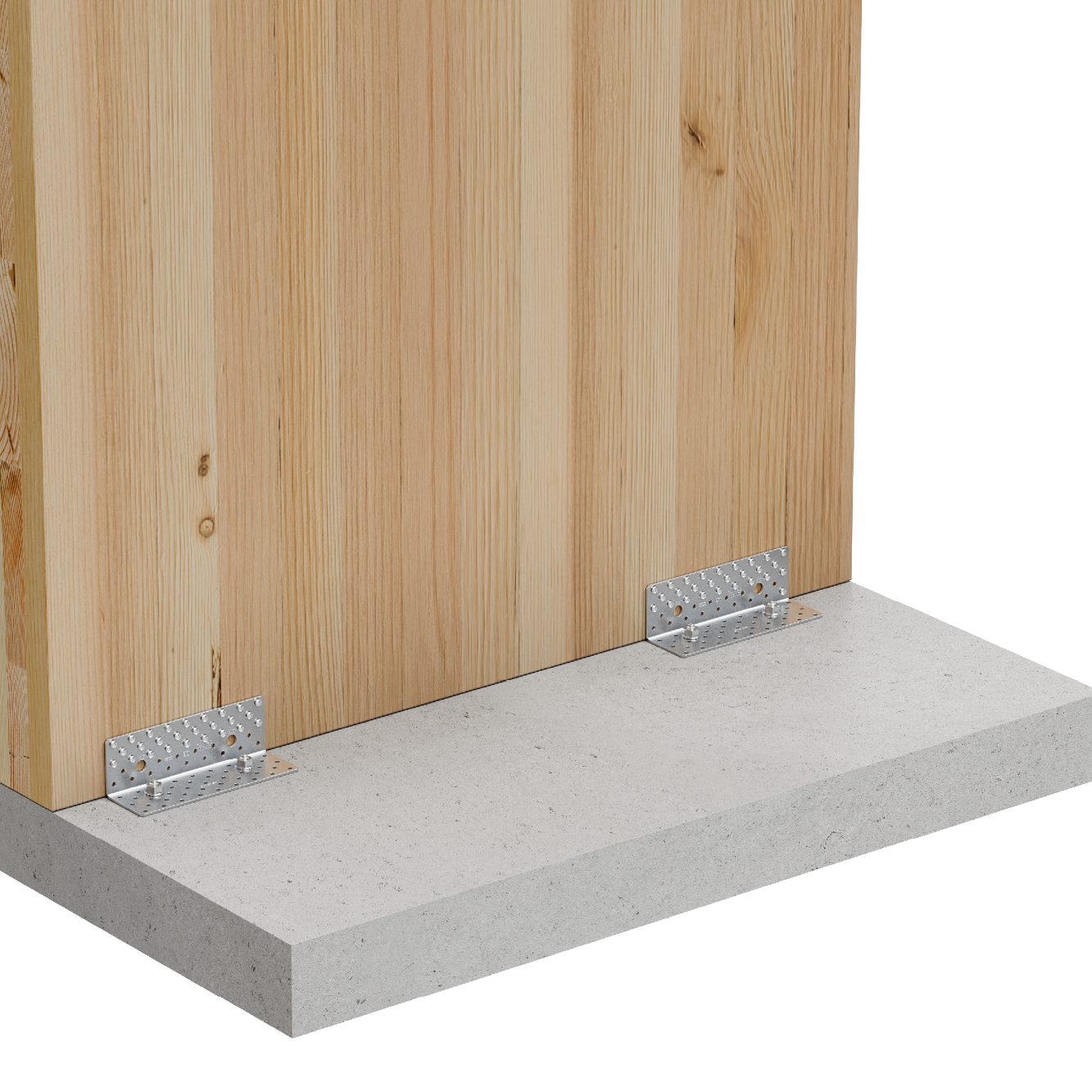

ABCLT Galerij 16
ABCLT Galerij 13
ABCLT Galerij 14
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen
| Referentie | Verbinder afmetingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Afmetingen[mm] | flens B[mm] | Boorgaten in drager[mm] | Overig | ||||||
| A[mm] | B[mm] | C[mm] | Dikte[mm] | bolvormig | bolvormig | Gewicht[kg] | |||
| Ø5[mm] | Ø13[mm] | Ø5[mm] | Ø13[mm] | ||||||
| ABCLT210 | 69 | 69 | 210 | 3 | 41 | 2 | 41 | 2 | 0.587 |
Productkenmerken capaciteiten - CLT naar CLT - 1 hoekbeugel - Spijkerpatroon 1
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten - CLT naar CLT - Spijkerpatroon 1 | ||||||||||||||||||||||
| Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | Bevestigingen | |||||||||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | Boorgaten in drager | flens B | |||||||||||||||||
| CNA4.0x35 | CNA4,0x40 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CNA4,0x40 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x50 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x50 | Aantal | Aantal | |
| ABCLT210 | - | - | - | - | 17.7 | 20.7 | 26.9 | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 | 31.5 | 31.5 | 31.5 | 8.3 | 10.5 | 15,7/kmod | 24.0 | 26.0 |
Productkenmerken capaciteiten - CLT naar CLT - 1 hoekbeugel - Spijkerpatroon 1 met SIT
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten - CLT naar CLT - Spijkerpatroon 1 met SIT | ||||||||||||||||
| Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | Bevestigingen | |||||||||||||||
| R₂,ₖ=R₃,ₖ | R₁,ₖ | flens B | Boorgaten in drager | |||||||||||||
| CNA4.0x35 | CNA4,0x40 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | CNA4.0x35 | CNA4,0x40 | CSA5.0x40Z | CNA4,0x60 | CSA5.0x35 | CSA5.0x40 | CSA5.0x50 | Aantal | Aantal | |
| ABCLT210 | 23.5 | 26.2 | 31.4 | 33.4 | 28.2 | 31.8 | 37.2 | - | - | - | - | 15 | 17.6 | 22.7 | 26.0 | 24.0 |
Productkenmerken capaciteiten - CLT tot CLT- 1 hoekbeugel - Spijkerpatroon 2
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten - CLT naar CLT - Spijkerpatroon 2 | ||||||||||||||||
| Bevestigingen | Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | |||||||||||||||
| flens B | Boorgaten in drager | R₂,ₖ=R₃,ₖ | R₁,ₖ | |||||||||||||
| Aantal | Aantal | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 18 (9) | 18.0 | 21.8 | 24.2 | 29.1 | 30.9 | 26.1 | 29.5 | 34.5 | 4.4 | 5.3 | 7.1 | 8.9 | 15.2 | 17.8 | 23 |
Productkenmerken capaciteiten - CLT naar CLT - 1 hoekbeugel - Spijkerpatroon 3 met SIT
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten - CLT naar CLT - Spijkerpatroon 3 met SIT | ||||||||||||||||
| Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | Bevestigingen | |||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | flens B | Boorgaten in drager | |||||||||||||
| CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | Aantal | Aantal | |
| ABCLT210 | 4.3 | 5.3 | 7 | 8.7 | 15 | 17.6 | 22.7 | 19.5 | 21.7 | 26 | 27.7 | 23.3 | 26.4 | 30.8 | 17.0 | 24.0 |
Vereenvoudigde karakteristieke capaciteiten - CLT op stijve ondersteuning - 1 hoeksteun - Spijkerpatroon 4
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten - CLT tot beton - Spijkerpatroon 4 | ||||||||||||||||||
| Bevestigingen | Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | |||||||||||||||||
| Boorgaten in drager | flens B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 2.0 | M12 | 9.0 | CNA/CSA | - | - | - | - | 16.3 | 18.5 | 22 | 9.8 | 10.9 | 13.1 | 13.9 | 11.8 | 13.3 | 15.5 |
Vereenvoudigde karakteristieke capaciteiten - CLT op stijve ondersteuning - 1 hoekbeugel - Spijkerpatroon 5
| Referentie | Draagvermogen van de hoekverbinder | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Productcapaciteiten – CLT-op beton – Spijkerpatroon 5 | ||||||||||||||||||
| Bevestigingen | Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | |||||||||||||||||
| flens B | Boorgaten in drager | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Aantal | Type | Aantal | Type | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | CNA4.0x35[kN] | CNA4,0x40[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x35[kN] | CSA5.0x40[kN] | CSA5.0x50[kN] | |
| ABCLT210 | 26 (17) | CNA/CSA | 2.0 | M12 | 20.6 | 23.8 | 29.8 | 33.5 | min(47.9;32.0/kmod) | 32.0/kmod | 32.0/kmod | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 |
Productkenmerken capaciteiten - CLT op stijve ondersteuning - 1 hoekbeugel - Spijkerpatroon 7
| Referentie | Draagvermogen van de hoekverbinder | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke capaciteiten - Hout CLT - Beton - Spijkerpatroon 7 | |||||||||
| Karakteristieke capaciteiten - Hout CLT - 1 hoekbeugel per verbinding[kN] | Bevestiging | ||||||||
| R₁,ₖ | R2/3,k | flens B | Boorgaten in drager | ||||||
| CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x50[kN] | CSA5.0x40Z[kN] | CNA4,0x60[kN] | CSA5.0x50[kN] | Aantal | Aantal | Type | |
| ABCLT210 | - | - | 22 | 13.1 | 13.9 | 15.5 | 9.0 | 2.0 | M12 |
CAD en BIM-bibliotheek
2D
3D
3D Simplified
Nailing Pattern
ABCLT210
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
