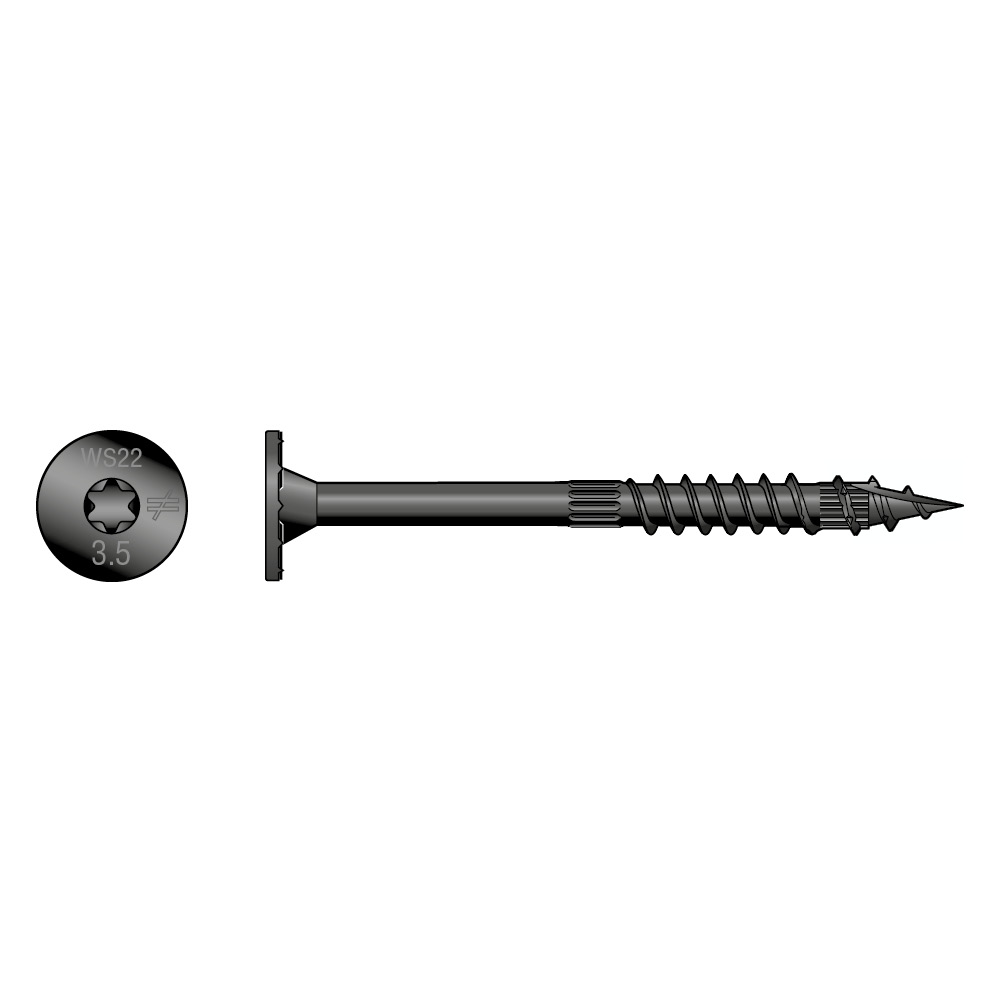

SDW
Constructiehoutschroef
De houtconstructieschroef SDW is speciaal ontworpen om houten constructiedelen te verbinden, zoals meervoudige spanten (2 of 3 bintlagen), houtconstructieproducten (gelijmd gelamineerd hout, gelamineerd fineerhout, ...) alsook massief hout (houtskeletdelen, ...).

CE-Markering

Zwarte E-Coat
EPD

Binner

Gebruiksklasse 2

Fastener Designer
Product Details
Kenmerken
Materiaal
- Gehard staal.
Voordelen
- De platkop beperkt problemen bij de verplaatsing en montage van constructie-elementen,
- De hoge afschuifsterkte maakt een grotere afstand tussen de schroeven mogelijk,

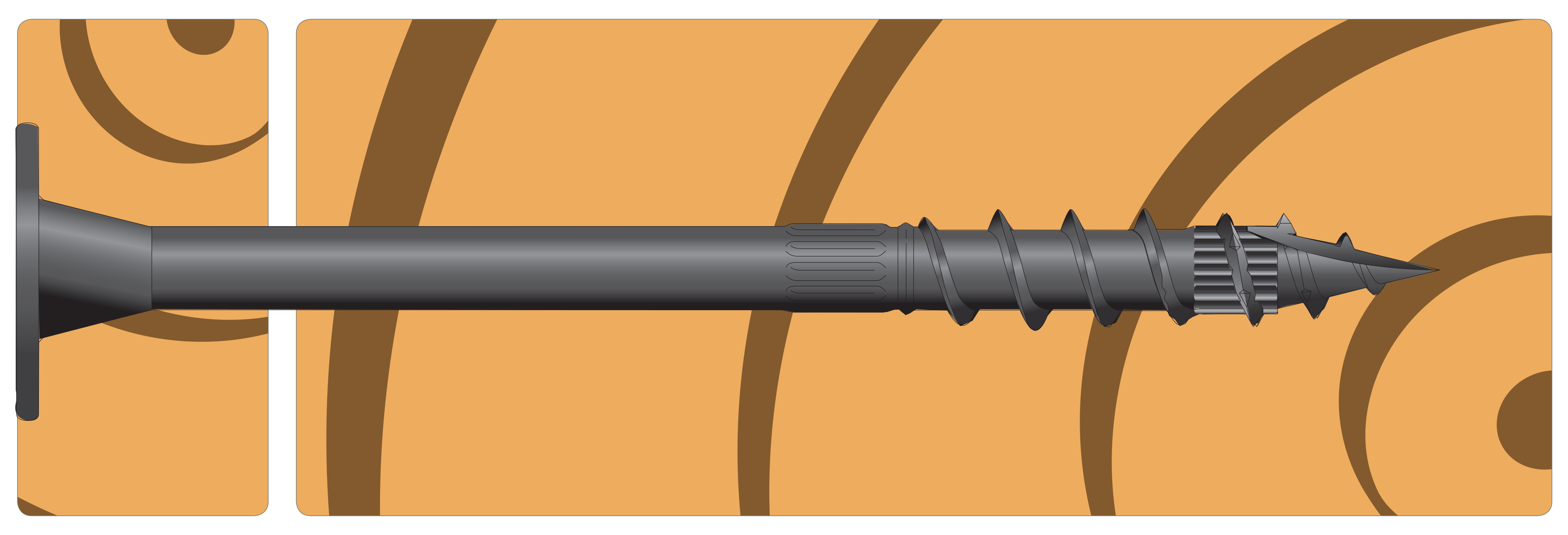

- Deeldraadse schacht om verschillende lagen onderling vast te klemmen,
- Ruimer voorkomt dat de schroef tijdens de montage oververhit raakt,
- Voorboren totaal overbodig,
- Kop met diepe sterafdruk voor een betere schroefgeleiding en levensduur van de schroefbit.
Toepassing
Ondergrond

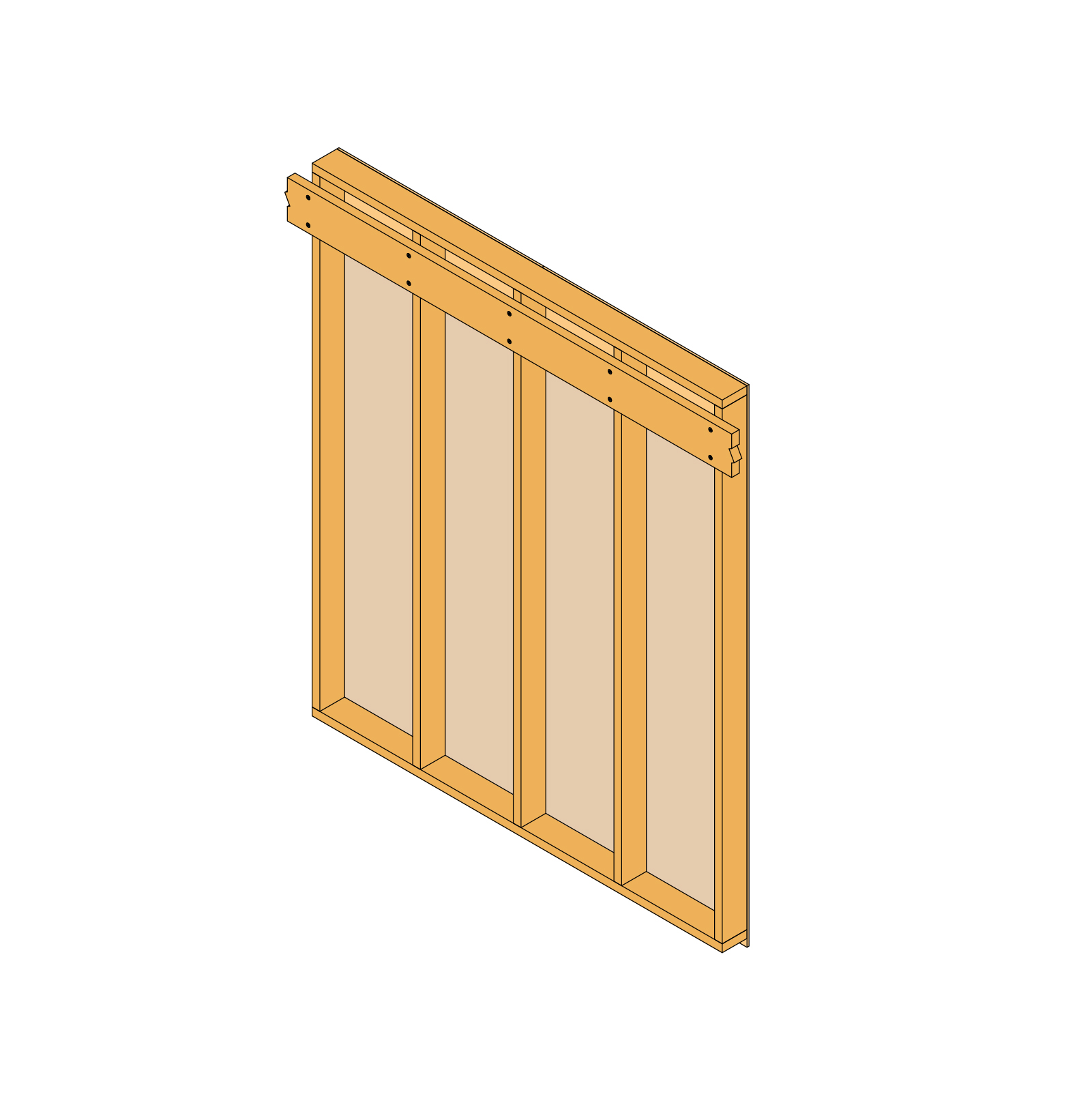

- Houten stijl,

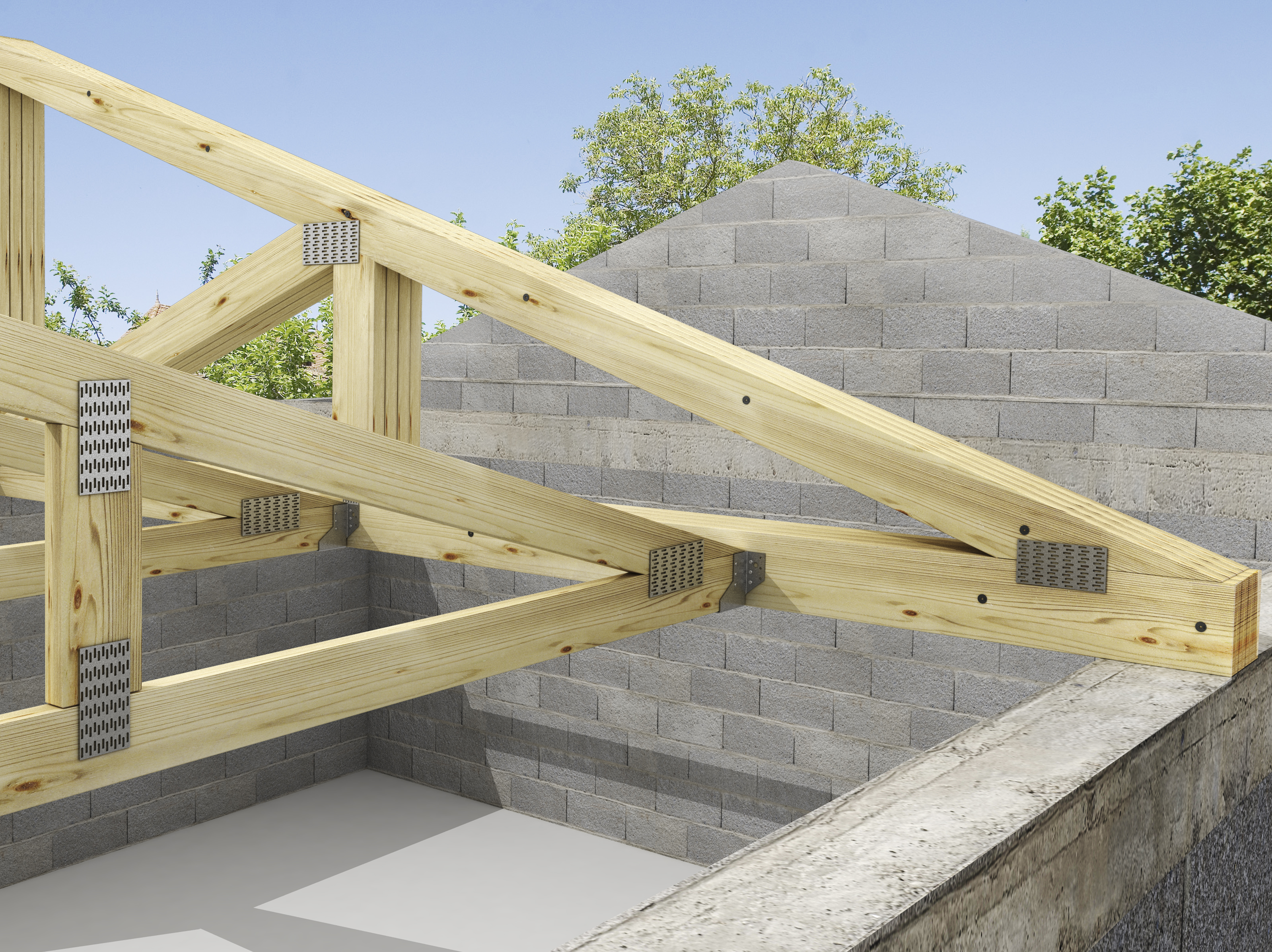

- Kapspanten.
Toepassingsgebieden

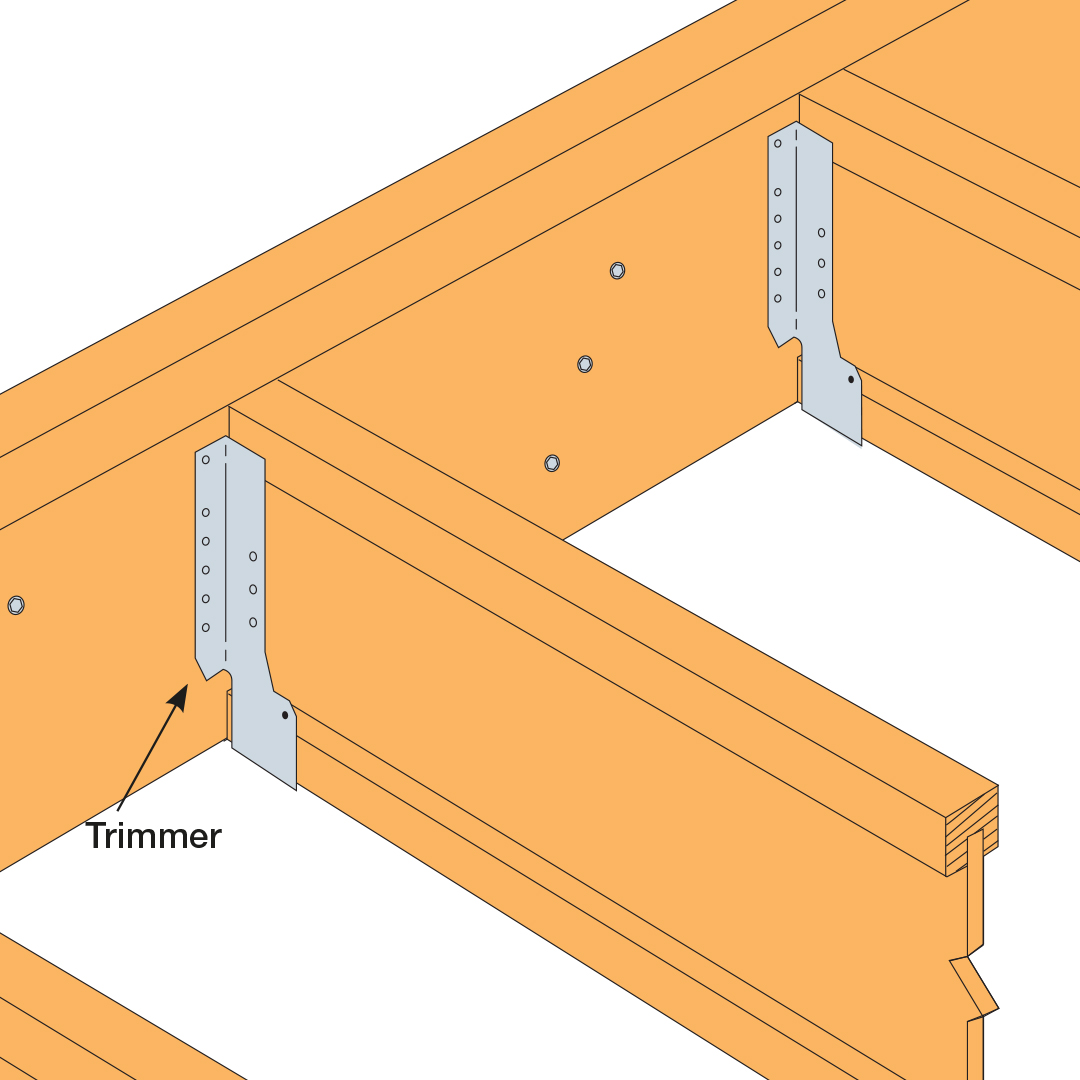

- Bevestiging van veelvuldige houten elementen (houtskeletstijlen, kapspanten, ...).
Technische gegevens
Afmetingen
| Referentie | Afmetingen bevestigingen[mm] | |||||||
|---|---|---|---|---|---|---|---|---|
| Overig | Afmetingen[mm] | |||||||
| Aantal per doos | Gewicht[kg] | l[mm] | lg[mm] | d₁[mm] | d[mm] | dₕ[mm] | Bit[mm] | |
| SDW22258-R50E | 50.0 | 0.018 | 66 | 36 | 5.6 | 8 | 19 | T-40 |
| SDW22338-R50E | 50.0 | 0.021 | 86 | 40 | 5.6 | 8 | 19 | T-40 |
| SDW22438-R50E | 50.0 | 0.025 | 111 | 37 | 5.6 | 8 | 19 | T-40 |
| SDW22500-R50E | 50.0 | 0.03 | 127 | 40 | 5.6 | 8 | 19 | T-40 |
| SDW22600-R50E | 50.0 | 0.034 | 152 | 37 | 5.6 | 8 | 19 | T-40 |
| SDW22634-R50E | 50.0 | 0.038 | 172 | 40 | 5.6 | 8 | 19 | T-40 |
Karakteristieke waarden
| Referentie | Screw Parameters | |||||
|---|---|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||||
| Karakteristiek vloeimoment; My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Karakteristieke torsiesterkte - fₜₒᵣ,ₖ[Nm] | Torsieverhouding | |
| SDW22258-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
| SDW22338-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
| SDW22438-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
| SDW22500-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
| SDW22600-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
| SDW22634-R50E | 17.4 | 13.2 | 21.4 | 21.4 | 24.2 | 4.5 |
Installatie
Installatie
Plaasting
- Schroeven SDW zijn eenvoudig te monteren met een elektrische schroevendraaier met lage snelheid (kleiner dan of gelijk aan 2500 tpm) en een T40-bit (meegeleverd in elke doos met schroeven),
- Maakt voorboren overbodig,

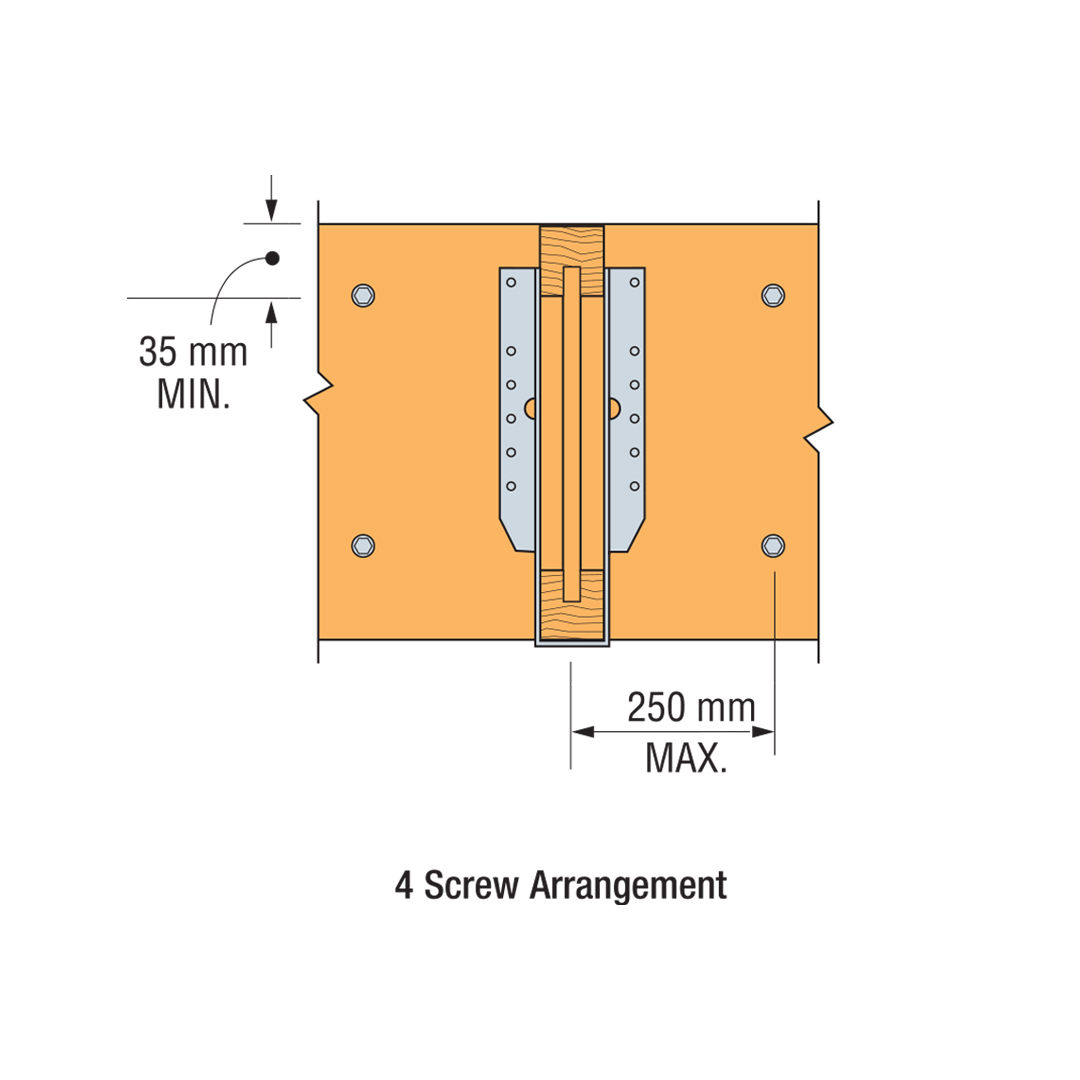

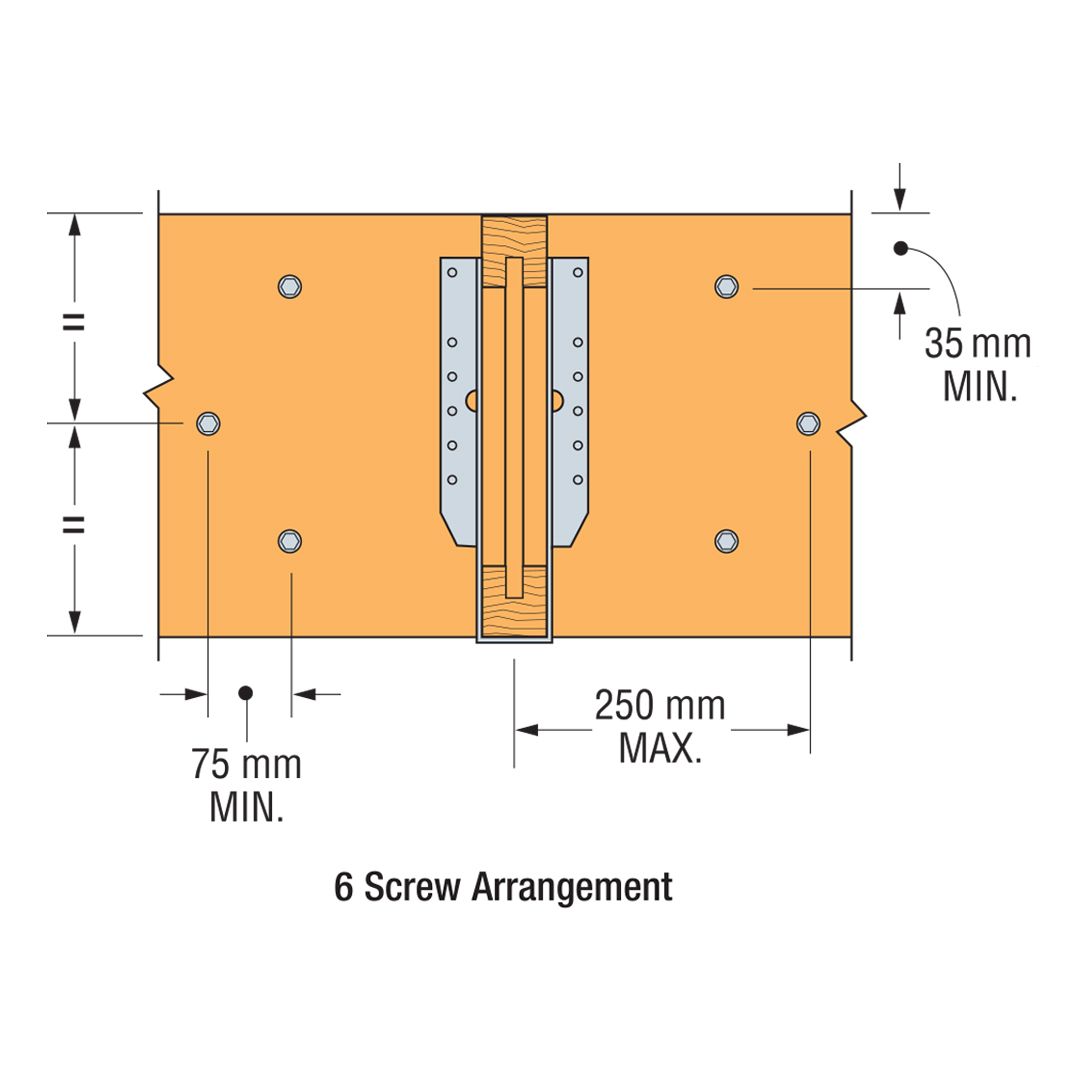

- De schroeven kunnen tot 75 mm verplaatst worden om andere verbindingsstukken of houtgebreken te ontwijken.
Certificering
Prestatieverklaring (DoP)
Geschiedenis tonen
Environmental Product Declarations (EPD)
