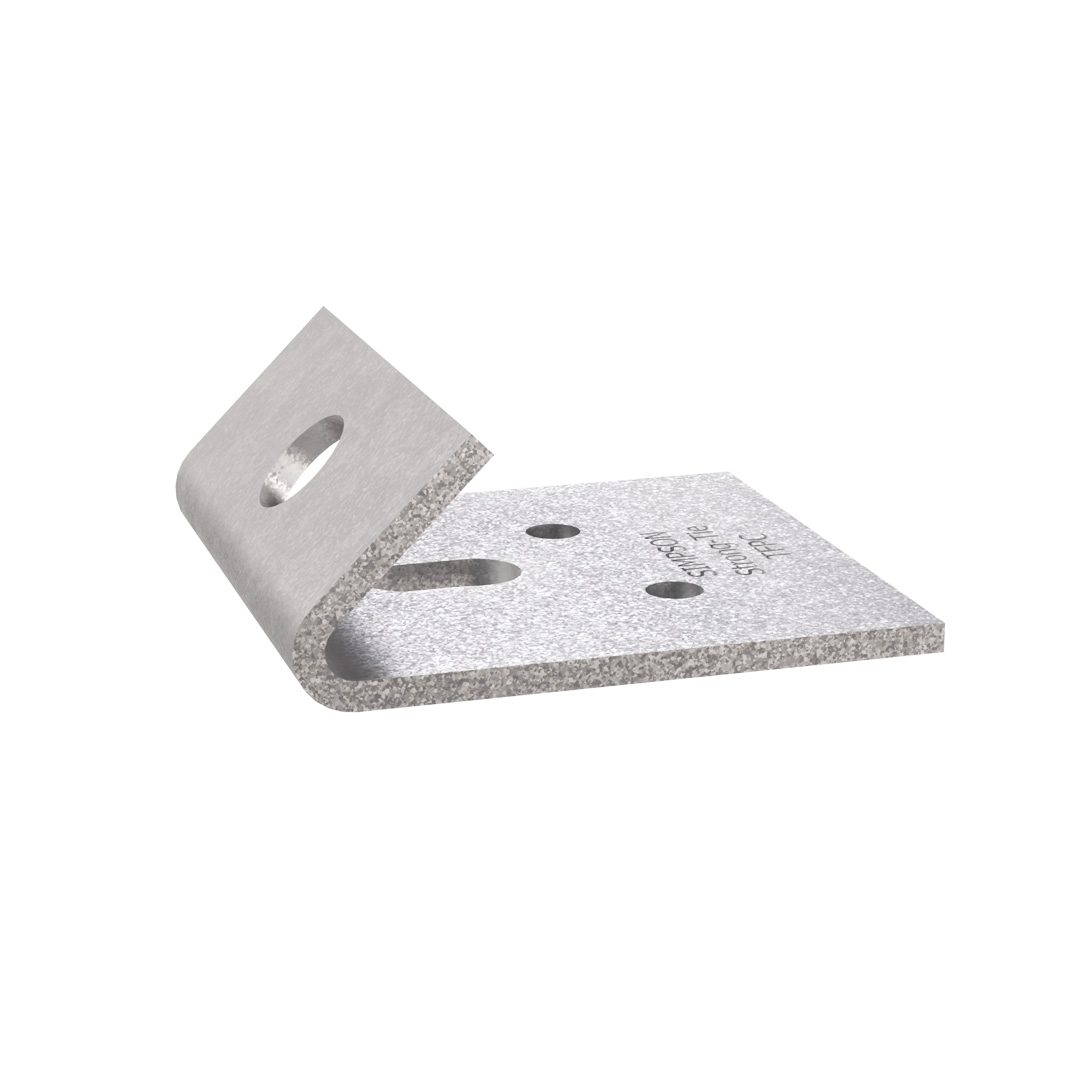

TFPC

Verbindingssysteem voor houtskeletpanelen

Het verbindingssysteem voor houtskeletpanelen TFPC wordt gebruikt om houten panelen aan elkaar te verbinden. Het zorgt mede voor zo weinig mogelijk luchtlekken ter hoogte van de naad tussen de houten panelen en voorkomt beschadiging van het regenscherm wanneer alleen schroeven worden gebruikt. Het kan ook worden gebruikt om de panelen op houten regels te bevestigen. Het TFPC is voorzien van een gepatenteerde schroefgeleiding voor een snelle en nauwkeurige bevestiging.

Gebruiksklasse 2
Binner
Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 2,5 mm.

Voordelen

  • Eenvoudige methode om de houten panelen aan elkaar te verbinden en de luchtlekken tot een minimum te beperken zonder het regenscherm te beschadigen,
  • De schroefgeleiding waarborgt een snelle en nauwkeurige bevestiging,
  • De schroefdraad zorgt voor een goede onderlinge vastklemming van de panelen,
  • Maakt verbindingen mogelijk tussen houten panelen of tussen houten panelen en regels,
  • Verkocht met een verbinder, een schroef SDW en twee nagels N3.75.

Toepassing

Ondergrond

  • Houten panelen,
  • Houten gerels, ...

Toepassingsgebieden

  • Bevestiging van houten panelen aan elkaar,
  • Bevestiging van houten panelen op houten regels, ...

Technische gegevens

Afmetingen

Karakteristieke waarden

TFPC

1. SDW22458 verwijst naar de constructieschroef SDW met afmetingen Ø8,0 x 117 mm.
2. N3.75x30 verwijst naar een getorste nagel Ø3,75 x 30 mm.



Installatie

Installatie

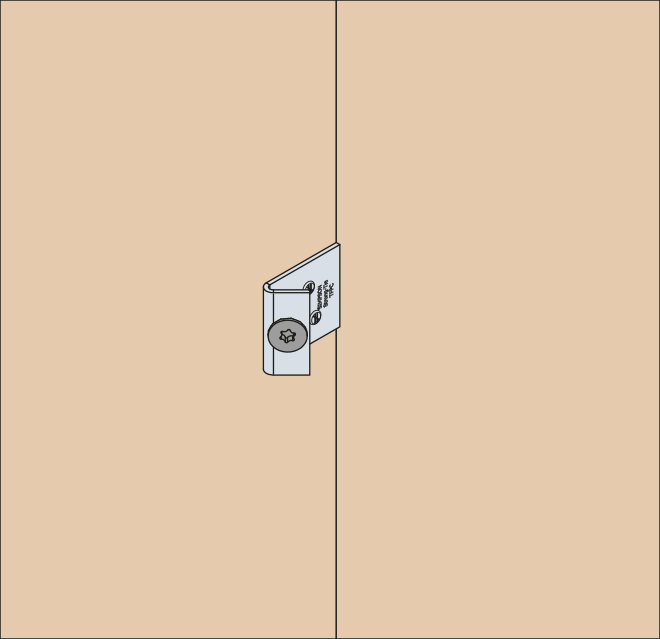

Installatie - Verbinding tussen houtskeletpanelen

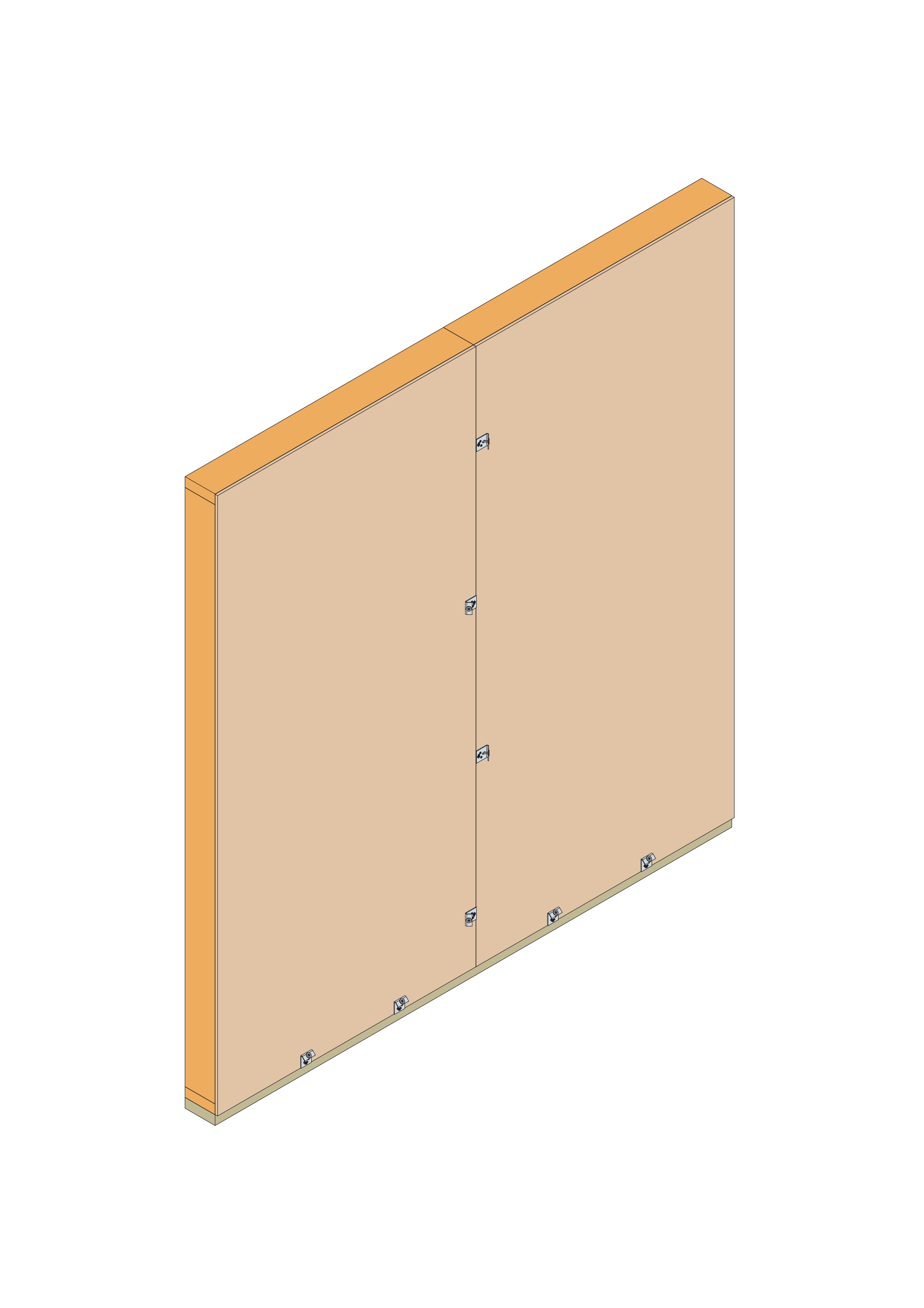

  1. Teken de positie van de TFPC's op de verticale stijl af: 4 x TFPC op een verticale stijl van 2,4 m te beginnen vanaf 300 mm van het onderste uiteinde, dan met een hartafstand van 600 mm.
  2. Installeer de onderste TFPC, dan de bovenste TFPC, dan daarna de twee middelste.
  3. Plaats de TFPC's zodanig dat de rand is uitgelijnd met de rand van het houtskeletpaneel.
  4. Bevestig de TFPC aan de houtskeletmuur met behulp van twee getorste nagels Ø3.75 x 30 mm (inbegrepen).
  5. Plaats de constructieschroef SDW22458 in de TFPC, onder een hoek van 45°, om de ruimte tussen de panelen af te sluiten.
  6.  Plooi het regenscherm boven de TFPC en bevestig hem op zijn plaats.

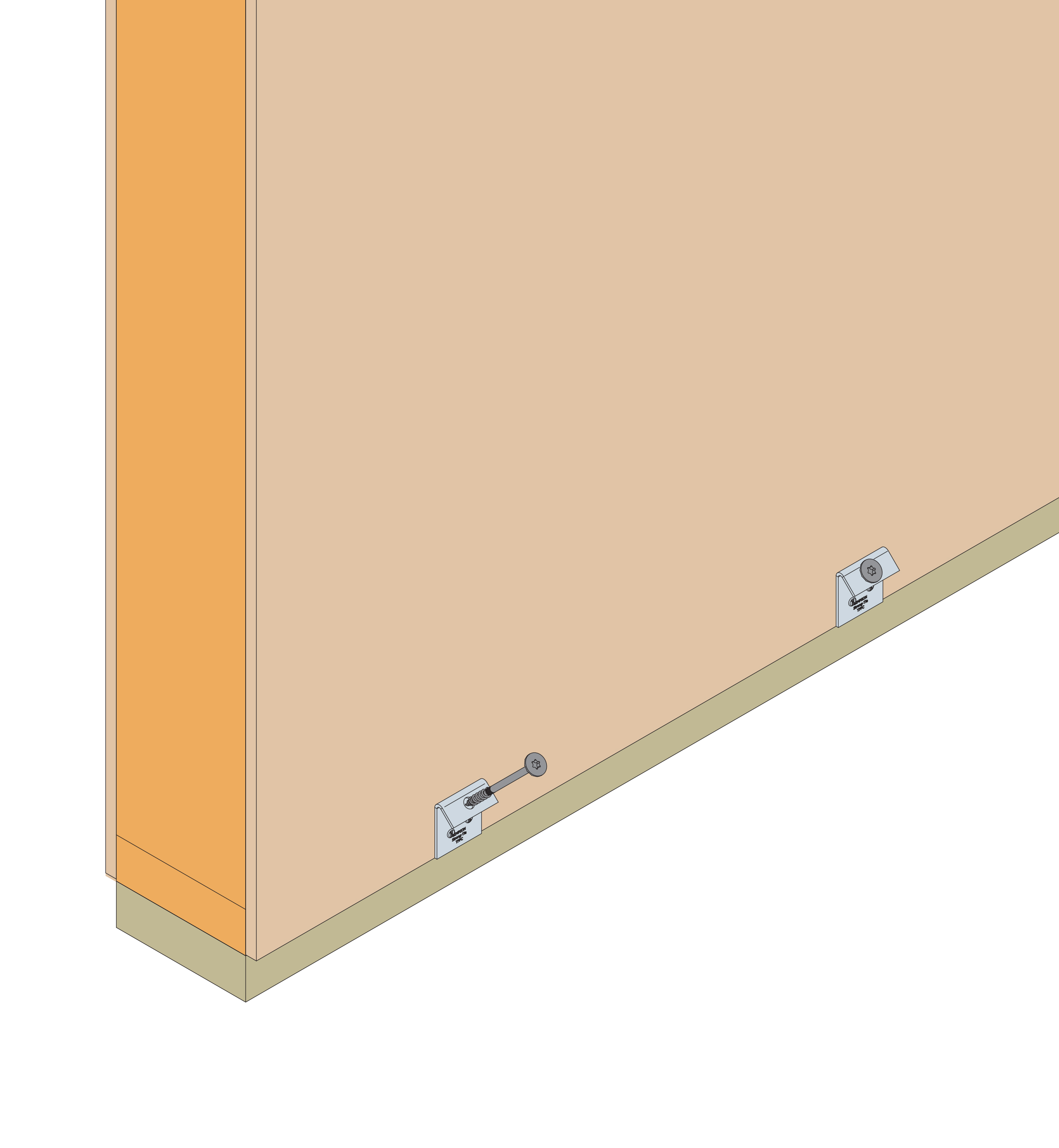

Installatie - Verbinding van een paneel op een houten regel

  1. Installeer 1 TFPC, horizontaal gecentreerd op de houten muur, of volg de specificaties van het studiebureau.
  2. Plaats de TFPC zodanig dat de rand is uitgelijnd met de rand van het houtskeletpaneel.
  3. Bevestig de TFPC aan de houtskeletmuur met behulp van twee getorste nagels Ø3.75 x 30 mm (inbegrepen).
  4. Plaats de constructieschroef SDW22458 in de TFPC, onder een hoek van 45°, om het paneel op de houten regel te bevestigen.
