PBH
Kolomvoet voor zware belasting

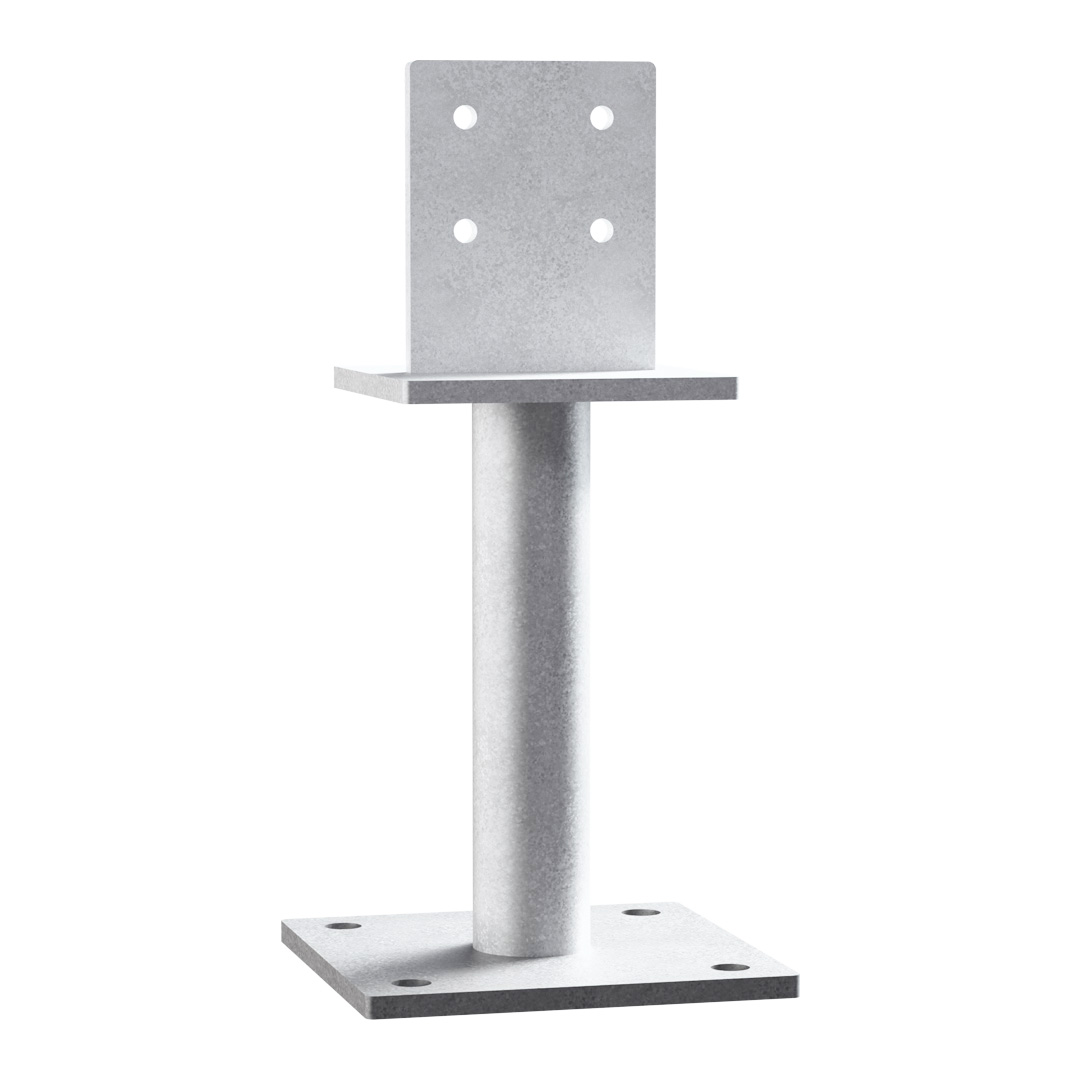

De kolomvoet PBH120G is ontworpen om verticale en horizontale krachten op te vangen. Hij kan opwaartse drukkrachten dankzij zijn verticaal insteekblad.

CE-Markering

ETA
EPD

Gebruiksklasse 3

Buiten

Verzinkt staal
Product Details
Kenmerken
Materiaal
- Staal S235JR overeenkomstig NF EN 10025-2,
- Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461.
Vordelen
- Hoge belastingsterkte op druk,
- Hij wordt in de houten kolom geschoven voor een discreet resultaat.
Toepassing
Ondergrond
- Drager : beton, hout, ...
- Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...
Toepassingsgebieden
- Constructiedragende kolom LC,
- Vloer,
- Luifel, ...
Technische gegevens
Karasteristieke waarden
| Referentie | Draagvermogen van de paalvoet | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristieke waarden - Hout op beton | ||||||||||||||
| Bevestigingen | Karakteristieke waarden - Hout C24[kN] | |||||||||||||
| Op de kolom | Op beton | Neerwaartse belasting | R₂,ₖ | R₃,ₖ | R4,k | |||||||||
| Aantal | Typ | Aantal | Typ | Breedte van kolom[mm] | Breedte van kolom[mm] | Breedte van kolom[mm] | ||||||||
| 80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
| PBH120G | 4 | STD Ø8 | 4.0 | Ø12* | 109,5 / kmod | 20.7 | 20.7 | 20.7 | 5,4 / kmod | 5,4 / kmod | 5,4 / kmod | 5,5 / kmod^0,8 | 6 / kmod^0,8 | 6 / kmod |
* Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
Karakteristieke waarden
| Referentie | Draagvermogen van de paalvoet | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vereenvoudigde karakteristieke waarden - Hout op beton | ||||||||||||||
| Bevestigingen | Vereenvoudigde karakteristieke waarden - Hout C24[kN] | |||||||||||||
| Op de kolom | Op beton | R₁.ₖ* | R₂,ₖ | R₃,ₖ[kN] | R4,k (2) | |||||||||
| Aantal | Typ | Aantal | Typ | Breedte van kolom[mm] | Breedte van kolom [mm][mm] | Breedte van kolom [mm][mm] | ||||||||
| 80 | 100 | 120 | 80 | 100 | 120 | 80 | 100 | 120 | ||||||
| PBH120G | 4.0 | STD Ø8 | 4.0 | Ø12** | 168.4 | 20.7 | 20.7 | 20.7 | 8.3 | 8.3 | 8.3 | 7.7 | 8.4 | 9.2 |
** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.
Installatie
Installatie
Bevestigingen
Houten kolom :
- 2 pennen Ø 8 mm (STDG),
- De lengte van de pennen komt overeen met de doorsnede van de kolom.
Op beton :
- Mechanische plug: doorsteekanker FM 753 EVO M12x104/5 of alternatif FM-753 M12x110/20 3DG (Coating geschikt voor buitengebruik),
- Chemische verankering: hars AT-HP + draadstang LMAS M12-150/35.

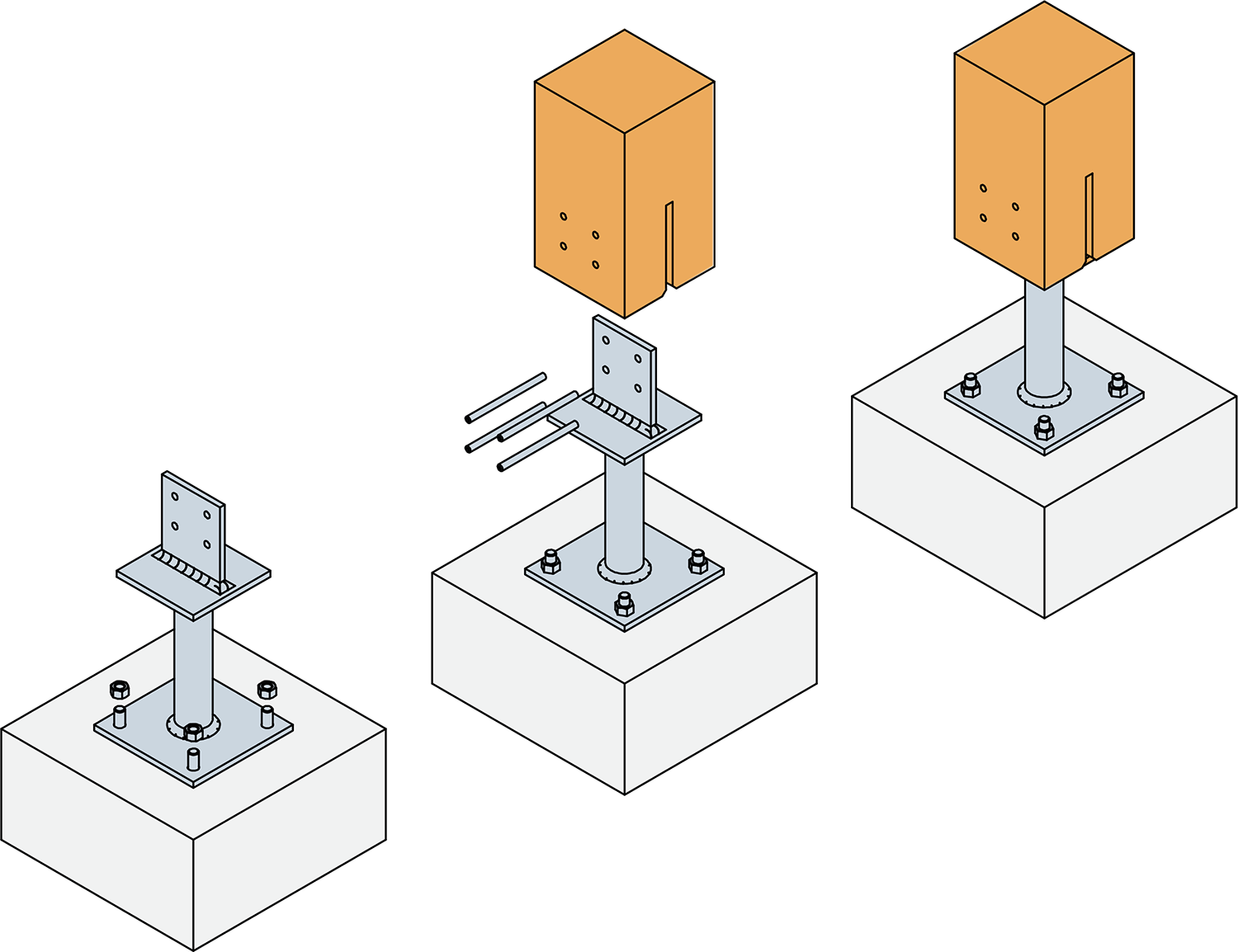

Plaasting
Bovenaan :
- Maak een verticale inkeping van 10 mm breed in het insteekblad van de balk.
- Identificeer de positie van de pennen op de flanken van de kolom.
- Boor dwars door de kolom een gat Ø 8 mm.
- Plaats de kolom op de kolomvoet en schuif de pennen erin.
Onderaan :
- Positioneer de kolom verticaal in de constructie.
- Identificeer de positie van de verankeringen in de grond op de ondergrond.
- Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
- Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
