STDG

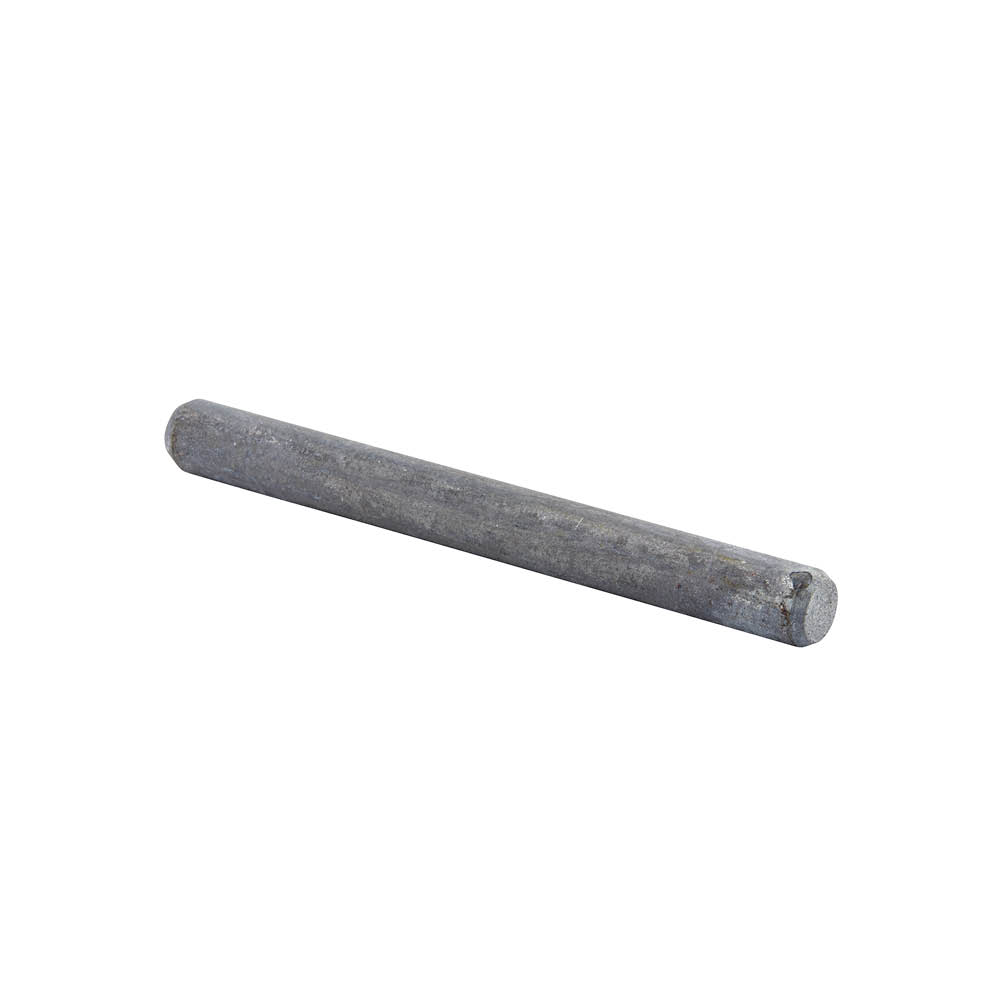

Pen voor verbinders met insteekblad - Thermisch verzinkte afwerking
De pennen zijn essentieel voor het opvangen van de belasting op de verbinders van constructiedelen van Simpson Strong-Tie. De pennen vullen de beugels met insteekblad ETNM, TU, TUB, TUBS en CBH aan. Ook geschikt voor de bevestiging van kolomvoeten met insteekblad.
CE-Markering
Gebruiksklasse 3
Buiten
Verzinkt staal
Product Details
Afbeeldingen
Bevestiging 2 pennen
Dwarsbalkverbinding op balk
Bevestiging van de kolomvoet door verankering in het beton.
Kenmerken
Toepassing
Discontinued Products
Technische gegevens
Afmetingen
Afmetingen en karakteristieke waarden
| Referentie | Tun / DB nr. | NOBB nr. | Afmetingen bevestigingen [mm] | Box Quantity | Gewicht [kg] | |
|---|---|---|---|---|---|---|
| d | l | |||||
| STD8X80G-B | 1252324 | 43811112 | 8 | 80 | 100 | 0.032 |
| STD8X115G-B | 1252332 | 43810983 | 8 | 115 | 100 | 0.046 |
| STD8X140G-B | 1252354 | 43811021 | 8 | 140 | 100 | 0.056 |
| STD12X120G-B | 1252369 | 43810794 | 12 | 120 | 100 | 0.11 |
| STD12X140G-B | 1252371 | 43810824 | 12 | 140 | 100 | 0.12 |
| STD16X100G-B | - | - | 16 | 100 | 50 | 0.18 |
| STD10x40G-B | - | - | 10 | 40 | 100 | 0.025 |
| STD10x60G-B | - | - | 10 | 60 | 100 | 0.037 |
| STD10x80G-B | - | - | 10 | 80 | 100 | 0.049 |
Installatie
Installatie
Bevestiging 2 pennen
Dwarsbalkverbinding op balk
Bevestiging van de kolomvoet door verankering in het beton.
