Verbindingen hout
Kolomvoeten
PPS

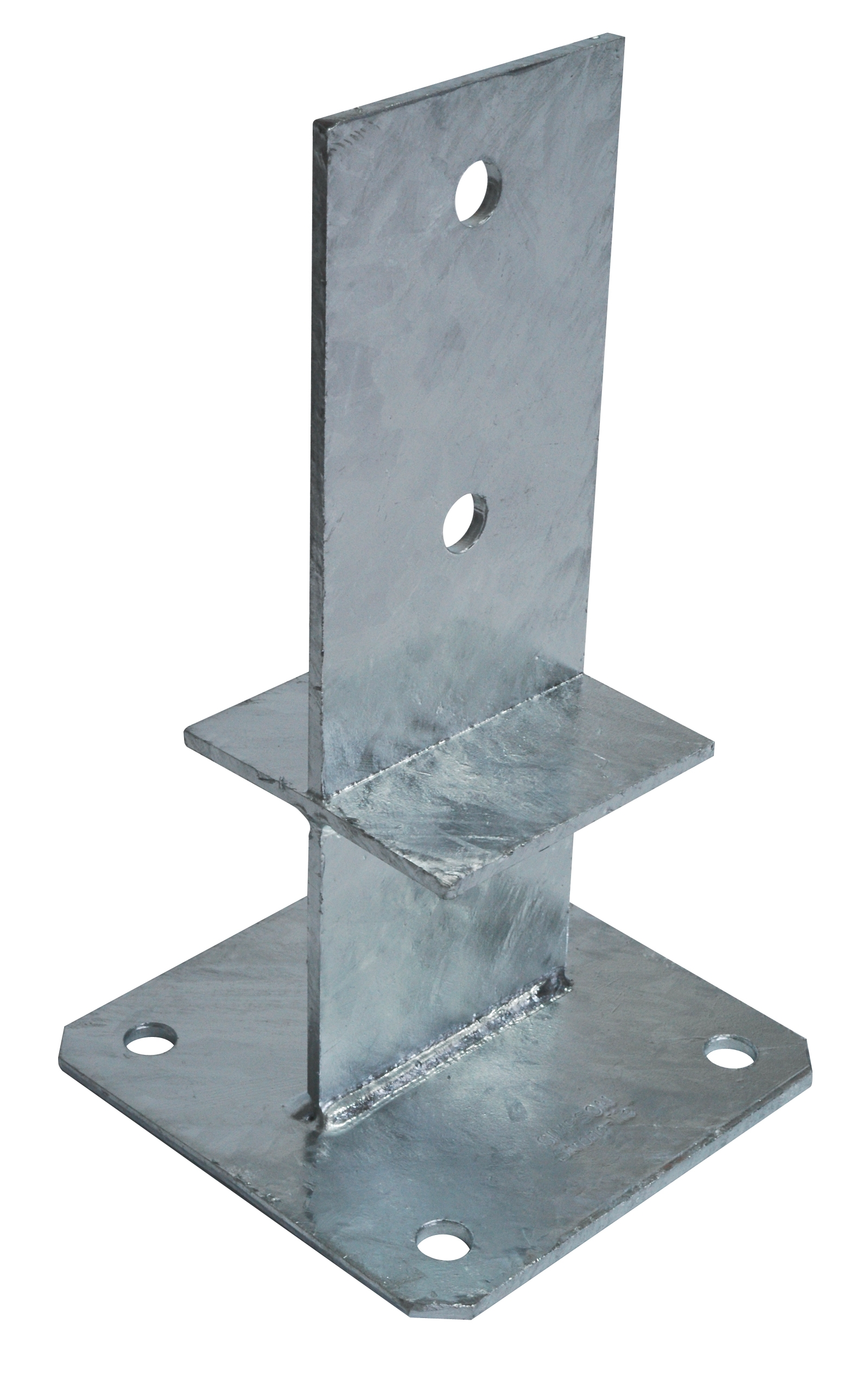

Kolomvoeten met insteekblad en plaatje

Kolomvoeten type PPS zorgen voor discrete en betrouwbare verbindingen. Het ontwerp met insteekblad garandeert een optimale sterkte tegen opwaartse drukkrachten.

Technisch gegevensblad
CE-Markering
ETA
Gebruiksklasse 3
Buiten
Verzinkt staal

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal S253JR overeenkomstig NF EN 10025,
  • Afwerking thermisch verzinkt overeenkomstig NF EN ISO 1461,
  • Dikte : 4 mm.

Voordelen

  • Speciaal ontworpen voor het opvangen van opwaartse drukkrachten,
  • Instelbare hoogte dankzij te verankeren stang.

Toepassing

Ondergrond

  • Drager : hout, beton, staal,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout (kolom max. 200 x 200).

Toepassingsgebieden

  • Luifel,
  • Pergola,
  • Veranda,
  • Terras,
  • Console.

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen en karakteristieke waarden [mm] Boorgaten Boorgaten plaatje
A B C D E F H t1 t2 Ø13 Diameter 12
PPS170808011410010056804424
PPS230808013813013092804424

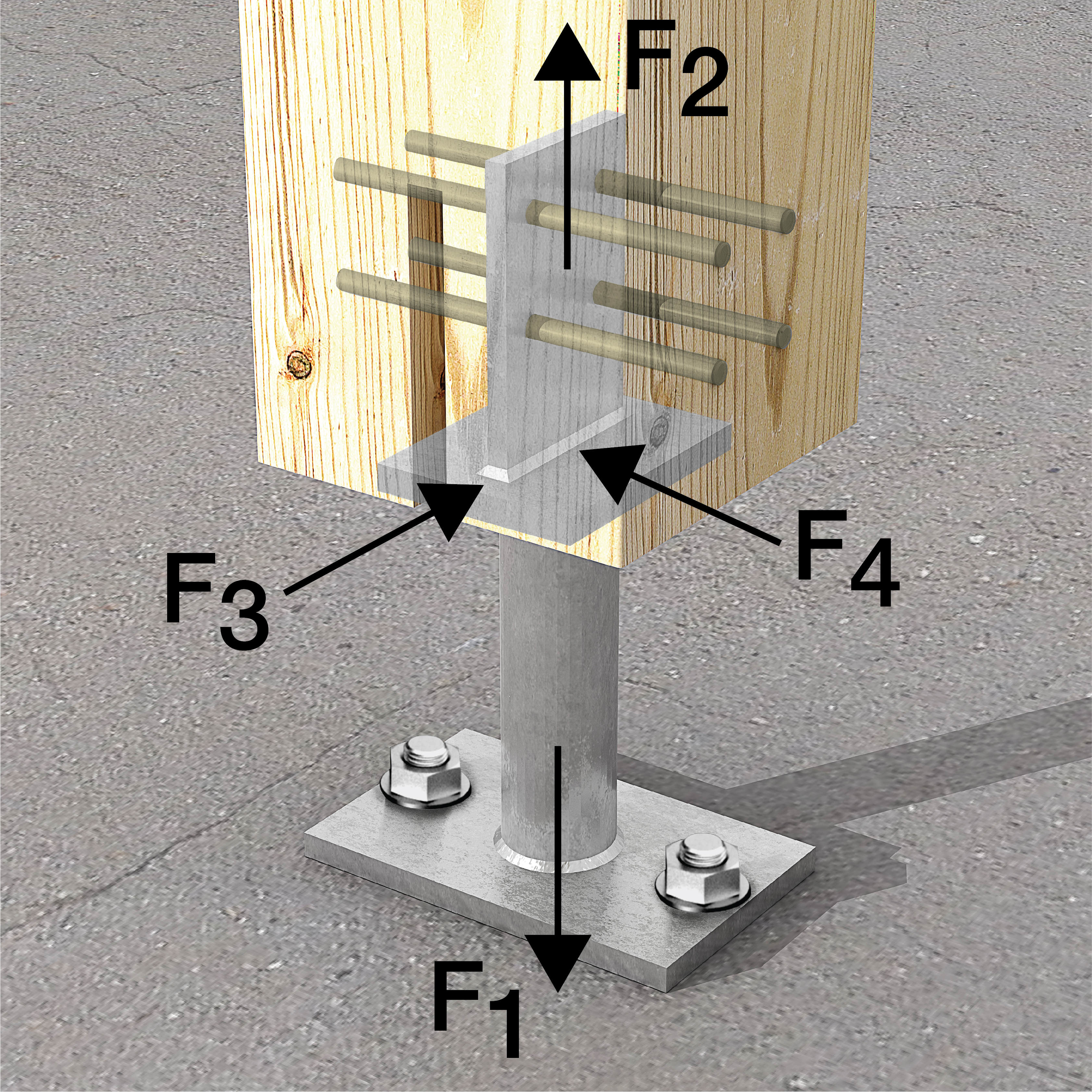

Karakteristieke waarden Ri,k

Referentie Karakteristieke waarden - Hout op beton
Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1,k R2,k R3,k R4,k
Aantal Typ Aantal Typ
PPS1702STD124Ø10*25.9/kmod^0,516.310.1/kmod1.2/kmod
PPS2302STD124Ø10*34.5/kmod^0,517.913.3/kmod1.0/kmod

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Karakteristieke waarden

Referentie Bevestigingen Vereenvoudigde karakteristieke waarden - Hout C24 [kN]
Op de kolom Op beton R1,k** R2,k R3,k** R4,k**
Aantal Typ Aantal Typ
PPS1702STD124Ø10*30.916.314.41.7
PPS2302STD124Ø10*41.217.9191.5

** Zie het assortiment verankeringen Simpson Strong-Tie toe de meest geschikte oplossing te kiezen. De algemene oplossingen van verankeringen. De keuze gebeurt afhankelijk van het type beton, het randafstand en afstand tussen verankeringen.

Installatie

Installatie

Bevestigingen

Op hout :

  • Pennen STD 12,
  • Bouten Ø12 mm.

Op beton :

  • Mechanische verankering : doorsteekanker WA M10-78/5 (PPS, PPSR), WAM12-104/5 (PPSDT),
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 (PPS, PPSR), LMAS M12-150/35 (PPSDT).

Op staal :

  • Bouten.

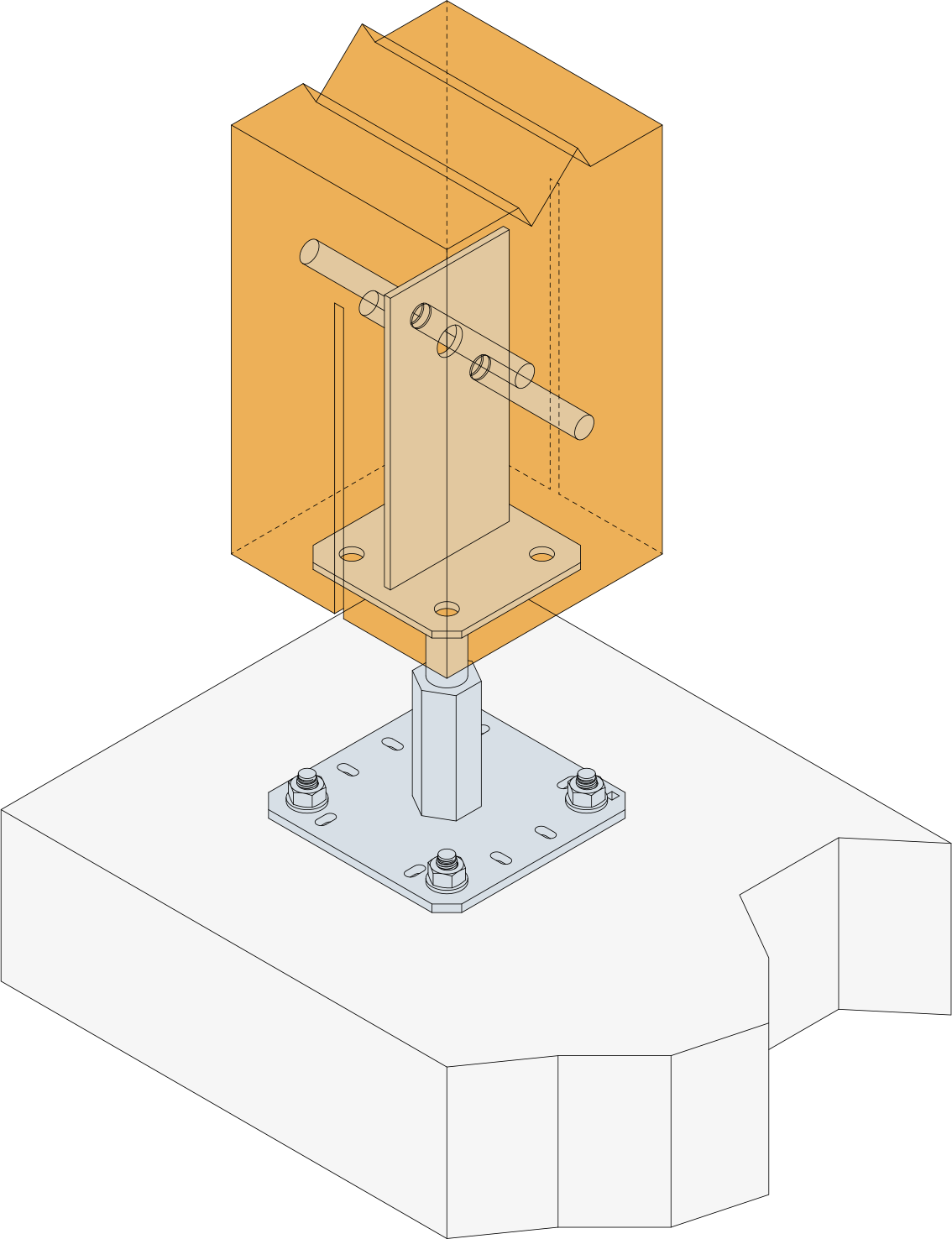

Plaatsing

Bovenaan :

  1. Maak een verticale inkeping in het steekblad van de kolom (breedte afhankelijk van de dikte van het steekblad).
  2. Identificeer de positie van de pennen (of bouten) op de flanken van de kolom.
  3. Boor dwars door de kolom om de pennen erin te steken. (diameter van boorgat afhankelijk van de diameter van de pen).
  4. Positioneer de kolomvoet met insteekblad en steek de pennen erin.

Onderaan :

  1. Positioneer de kolom verticaal in de constructie.
  2. Identificeer de positie van de verankeringen in de grond op de ondergrond.
  3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
  4. Bevestig het onderste plaatje aan de grond met behulp van geselecteerde verankeringspluggen.
PPS montage.jpg

Certificering

Prestatieverklaring: DoP

nl-dop-e07-0285-07.pdf (118.38 KB)
nl-dop-e07-0285-06.pdf (118.55 KB)
nl-dop-e07-0285-issue-5.pdf (116.54 KB)
nl-dop-e07-0285-issue-4.pdf (116.6 KB)
nl-dop-e07-0285.pdf (77.72 KB)

Europese technische goedkeuring: ETA

eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
