EGCM

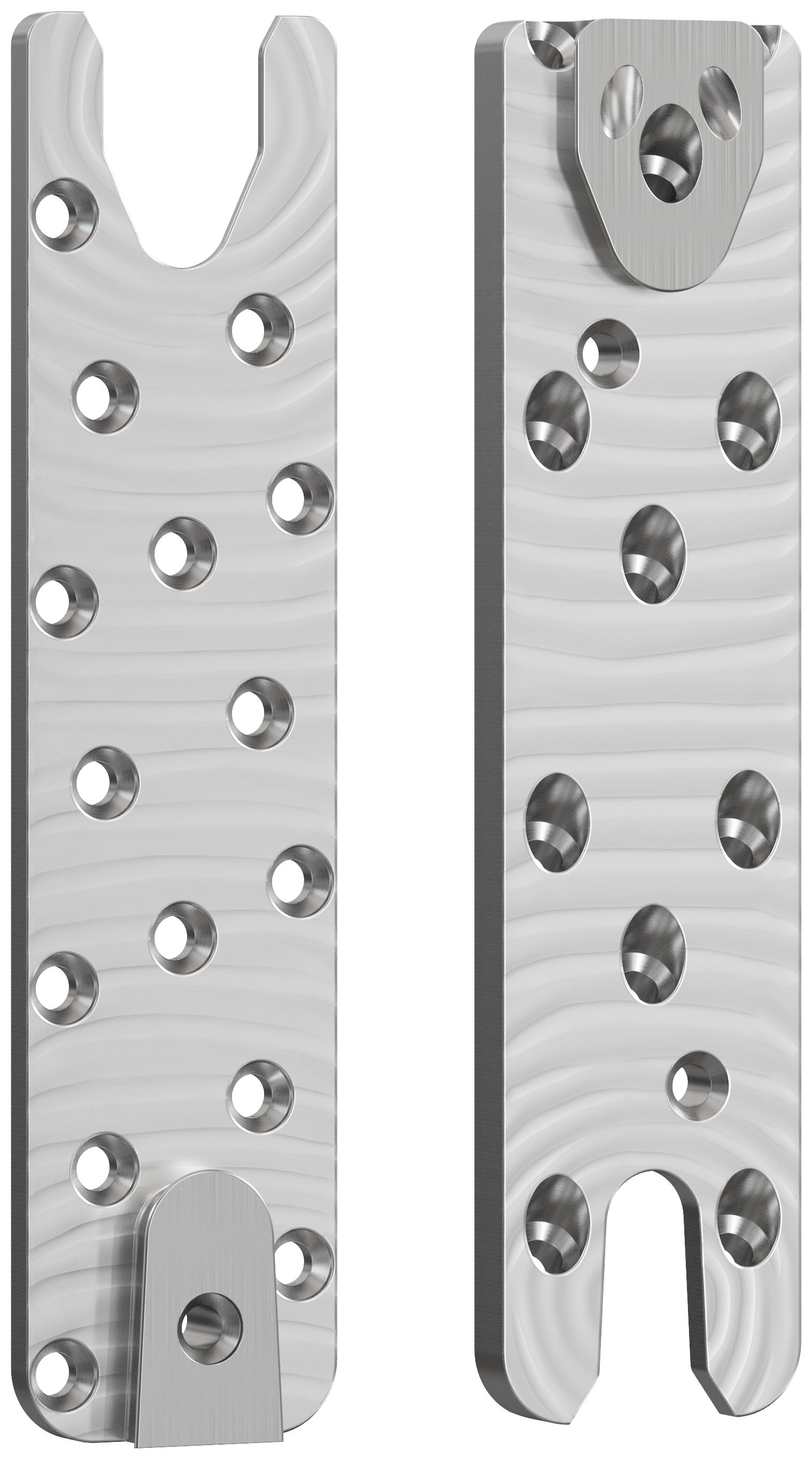

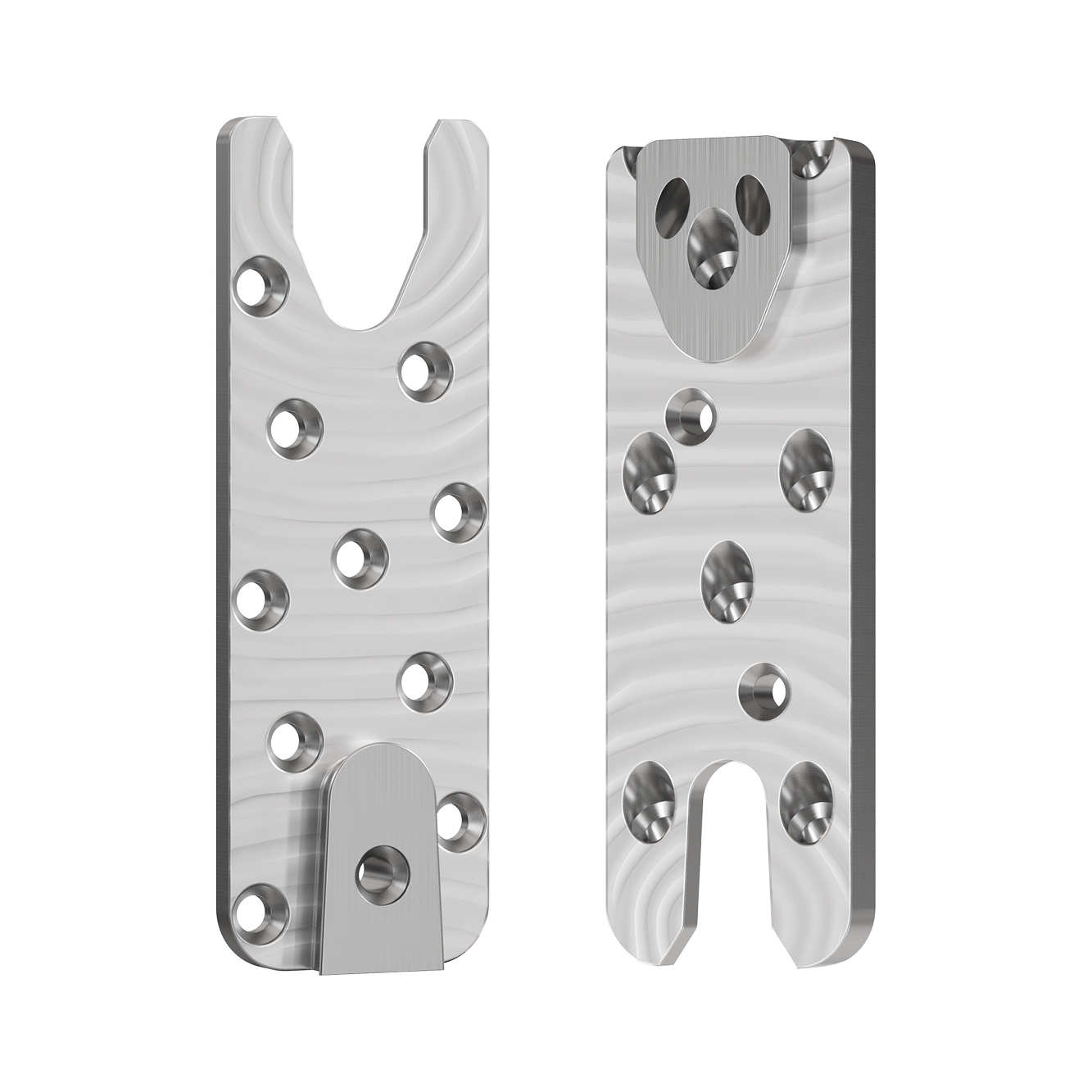

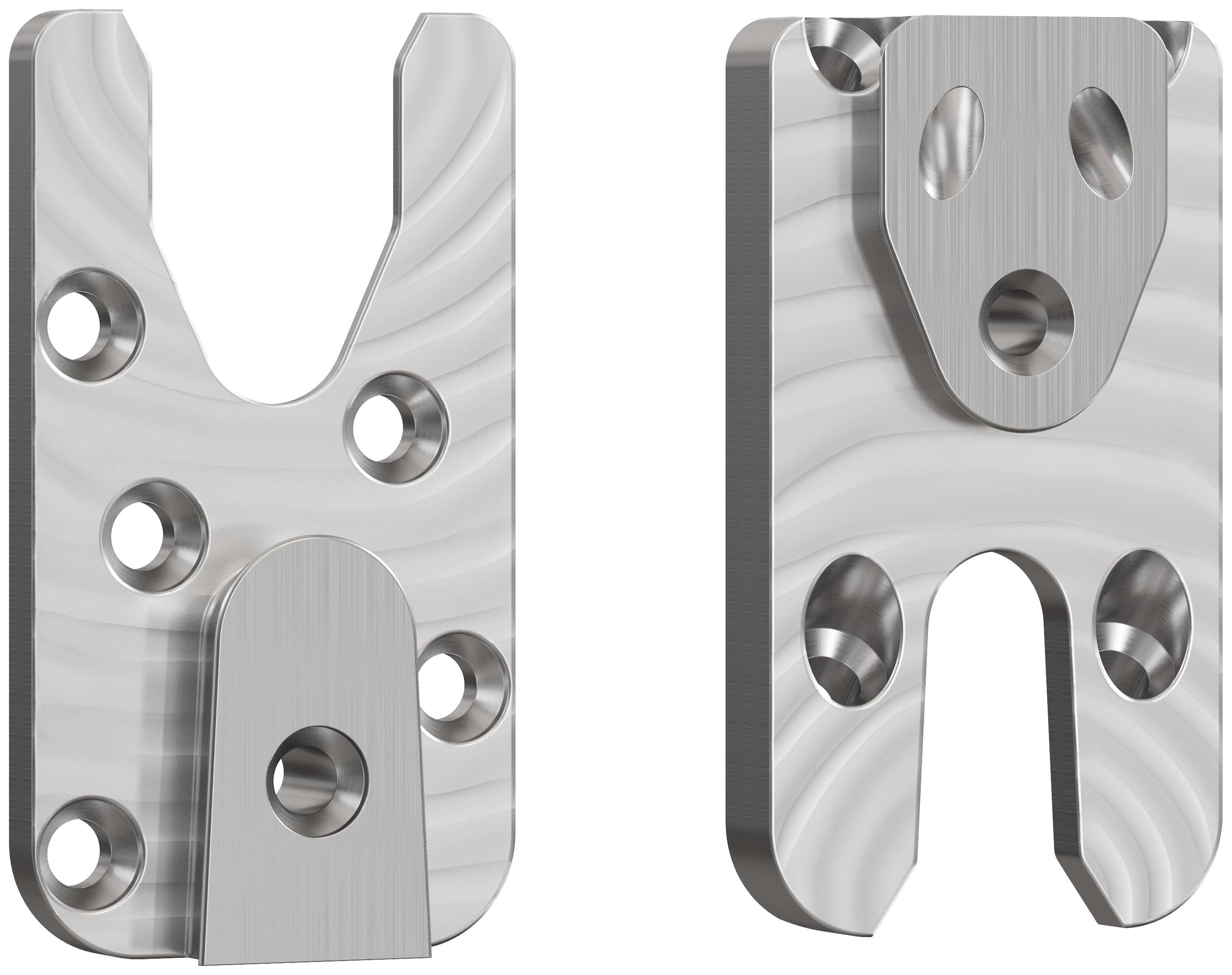

Beugel met zwaluwstaartverbinding - Aluminium

De EGCM is een zwaluwstaartbeugel die ontworpen is voor alle standaardmaten hout. Hij kan daarom gebruikt worden met massief hout en gelijmd gelamineerd hout. Hij is geoptimaliseerd om belastingen in alle richtingen op te nemen. Het ontwerp vereenvoudigt de installatie op de bouwplaats of in de werkplaats.

Technisch gegevensblad

CE-Markering

ETA

Nieuw

Aluminium

Gebruiksklasse 2

Brand

Product Details

Afbeeldingen

Kenmerken

Materiaal

Aluminium EN AW-6082 T-6 overeenkomstig de norm NF EN 755-2:2000,
Dikte : 16 mm (spie-eind) en 16 mm (mofeind).

Kenmerken

Verborgen montage.
Brandwerendheid tot 30 minuten.

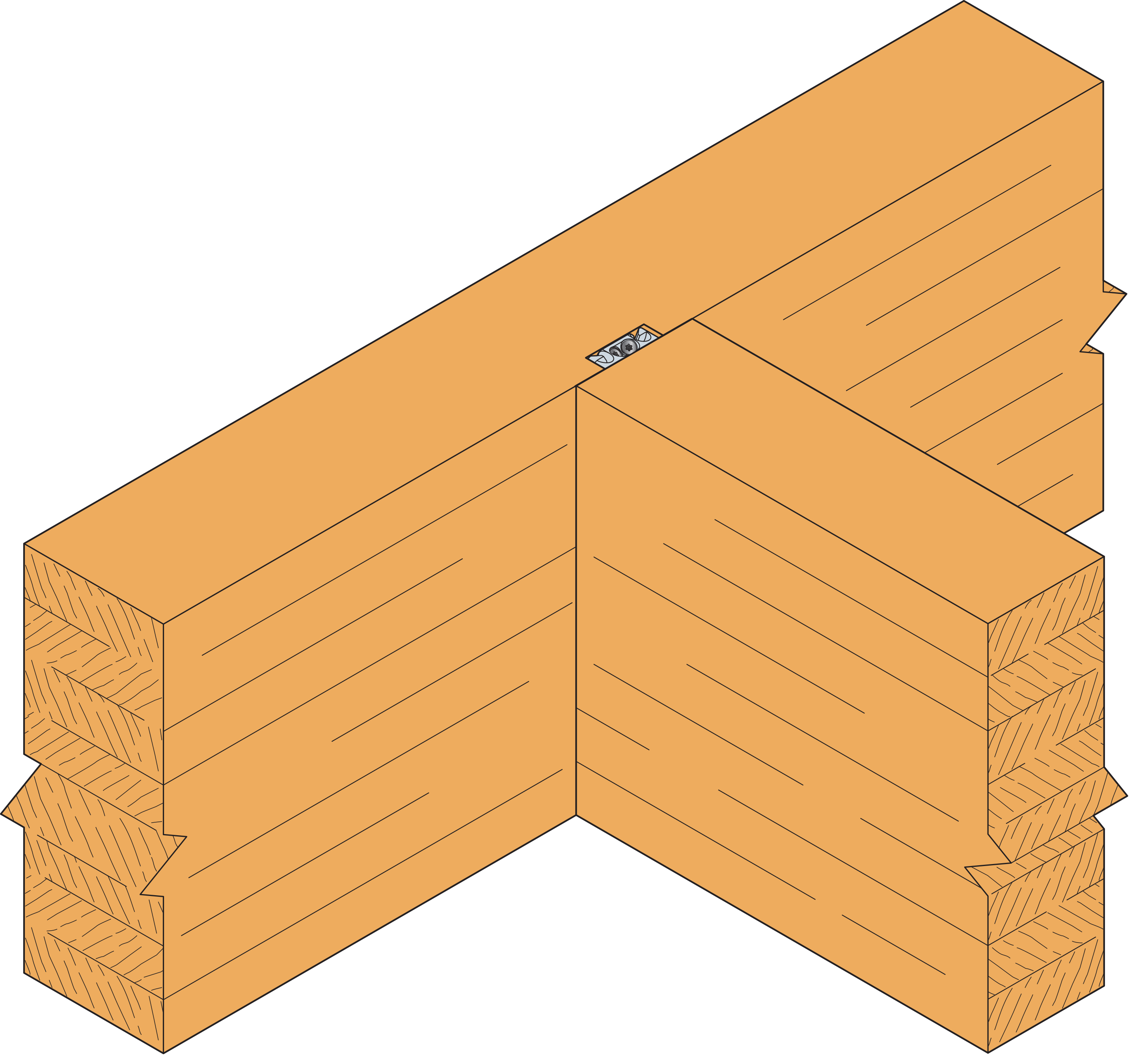

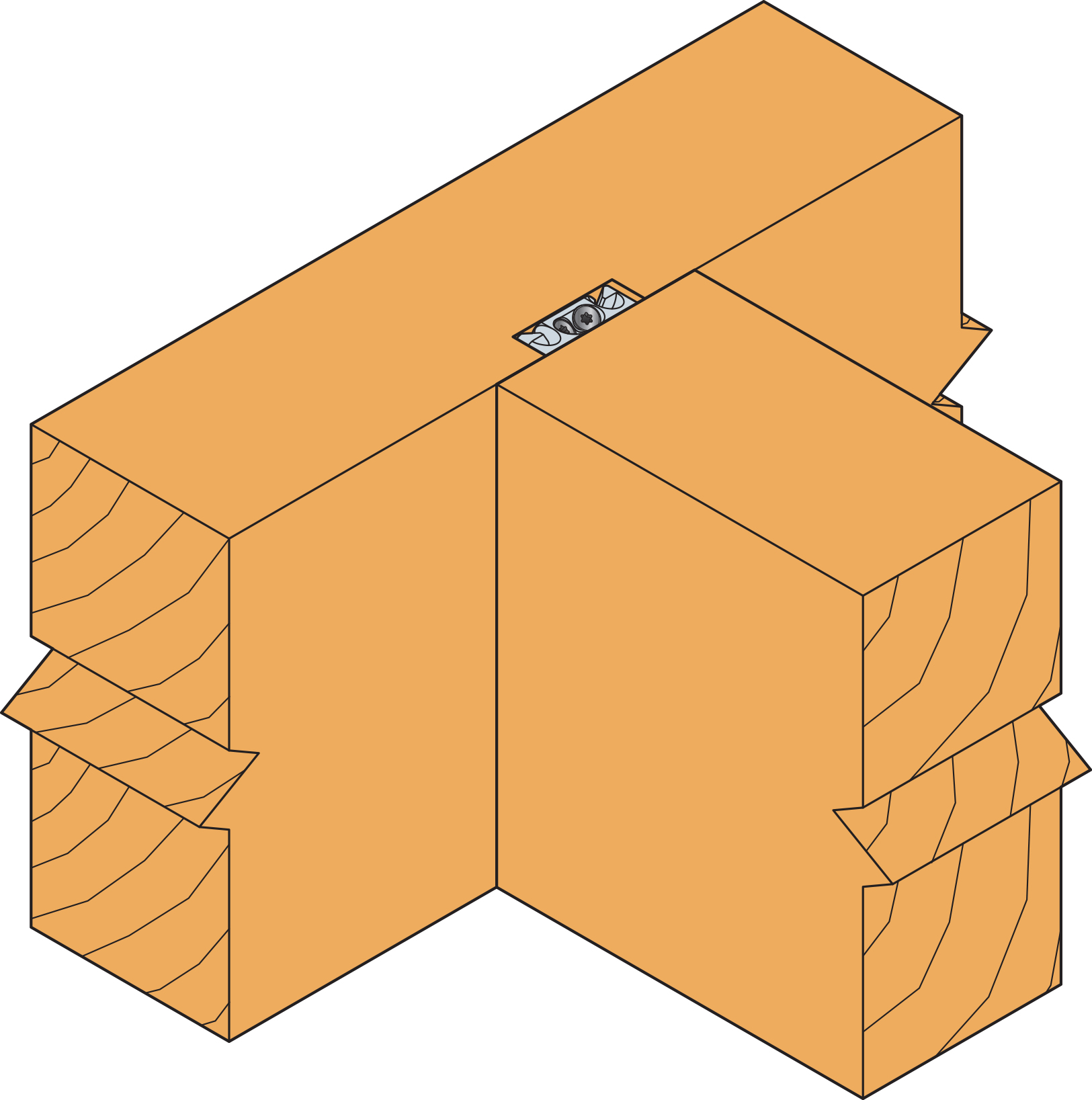

Kan worden gebruikt voor inbouw- of opbouwmontage.
Kan voorgeïnstalleerd worden op locatie voor snelle montage.
Elk onderdeel is eenvoudig aan te passen dankzij identieke breedte en hoogte.
Lichtgewicht aluminium voor eenvoudige hantering.

Toepassing

Ondergrond

Type drager : massief hout, composiethout, gelijmd gelamineerd hout,
Type gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

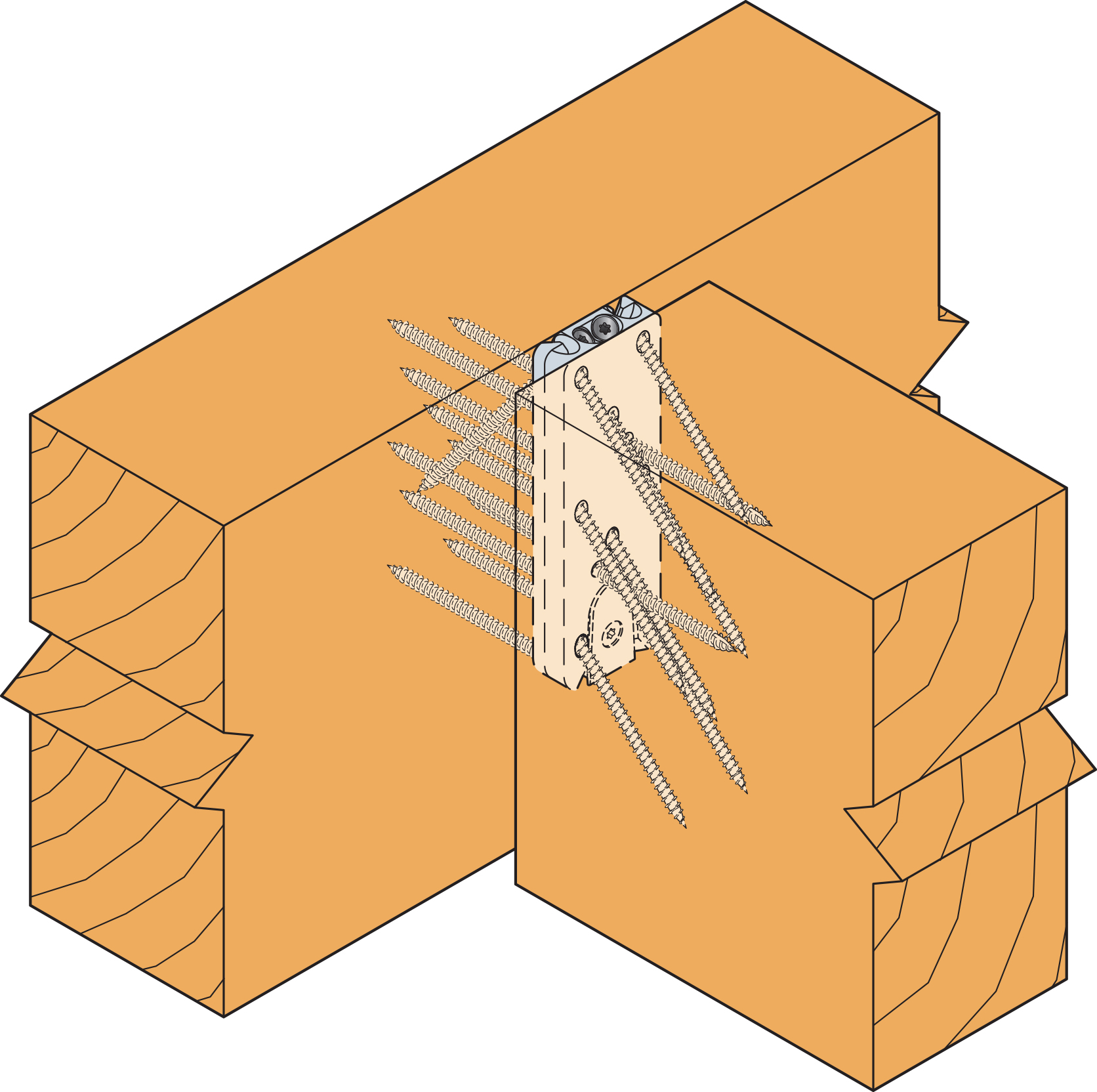

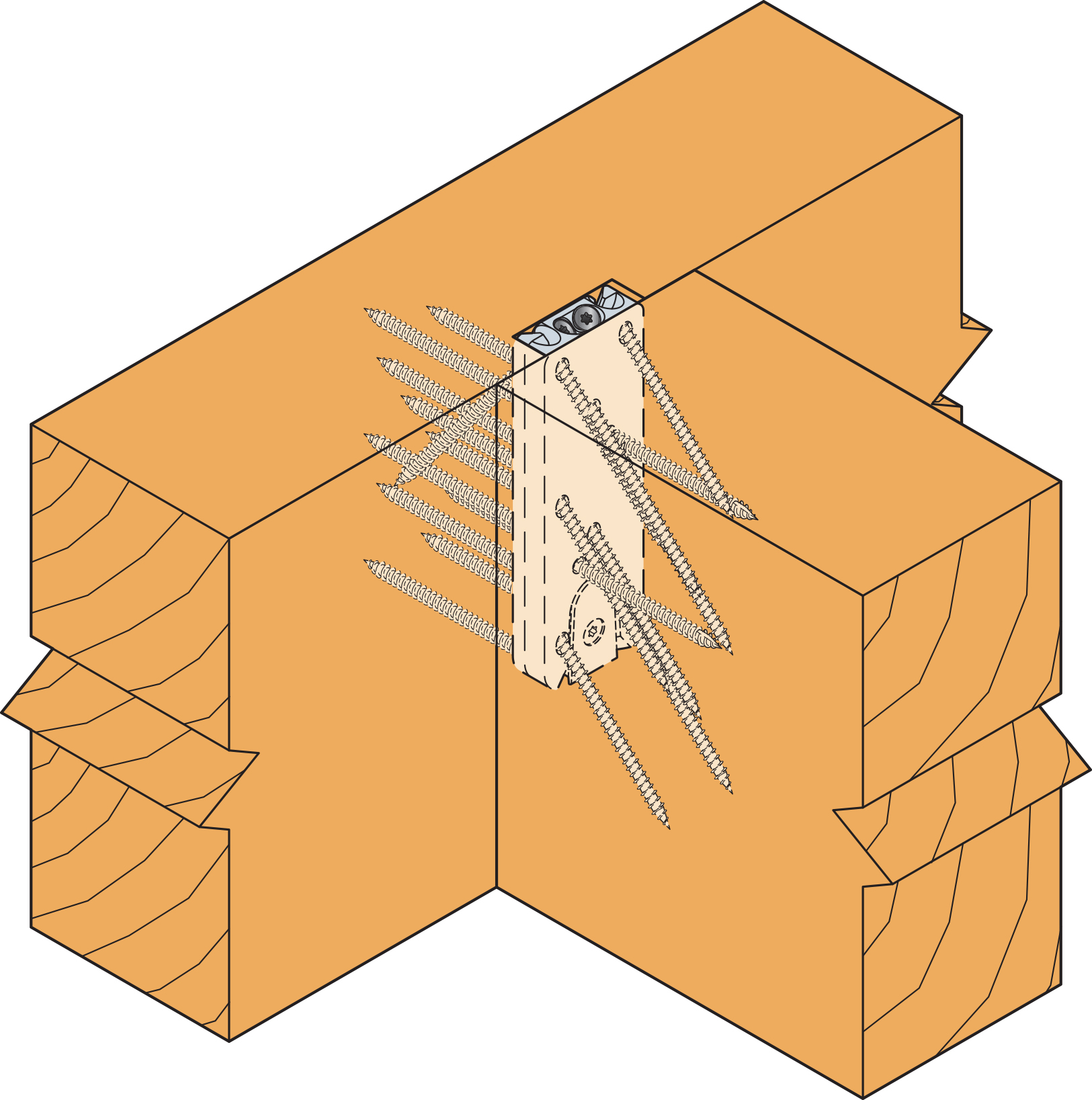

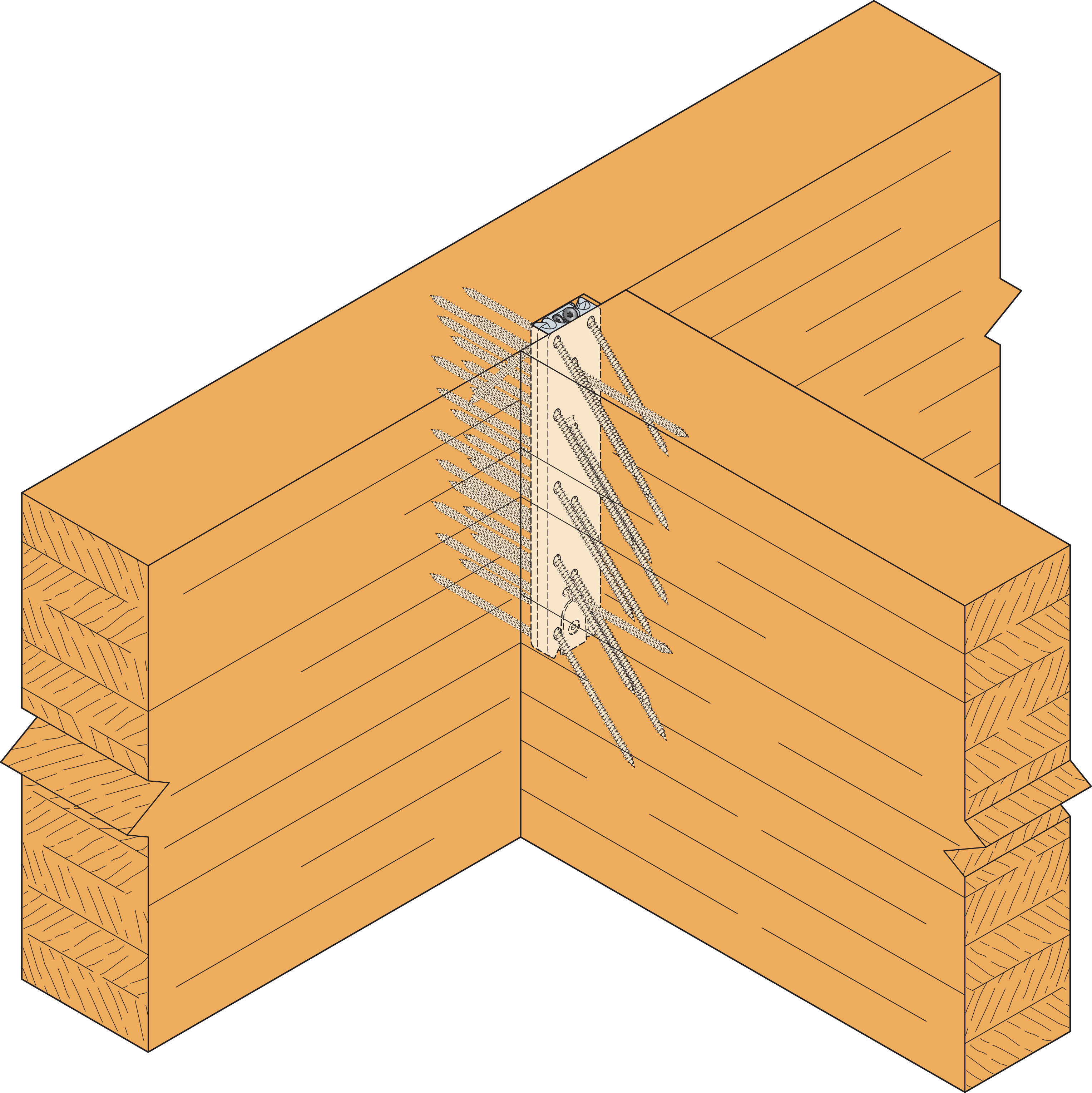

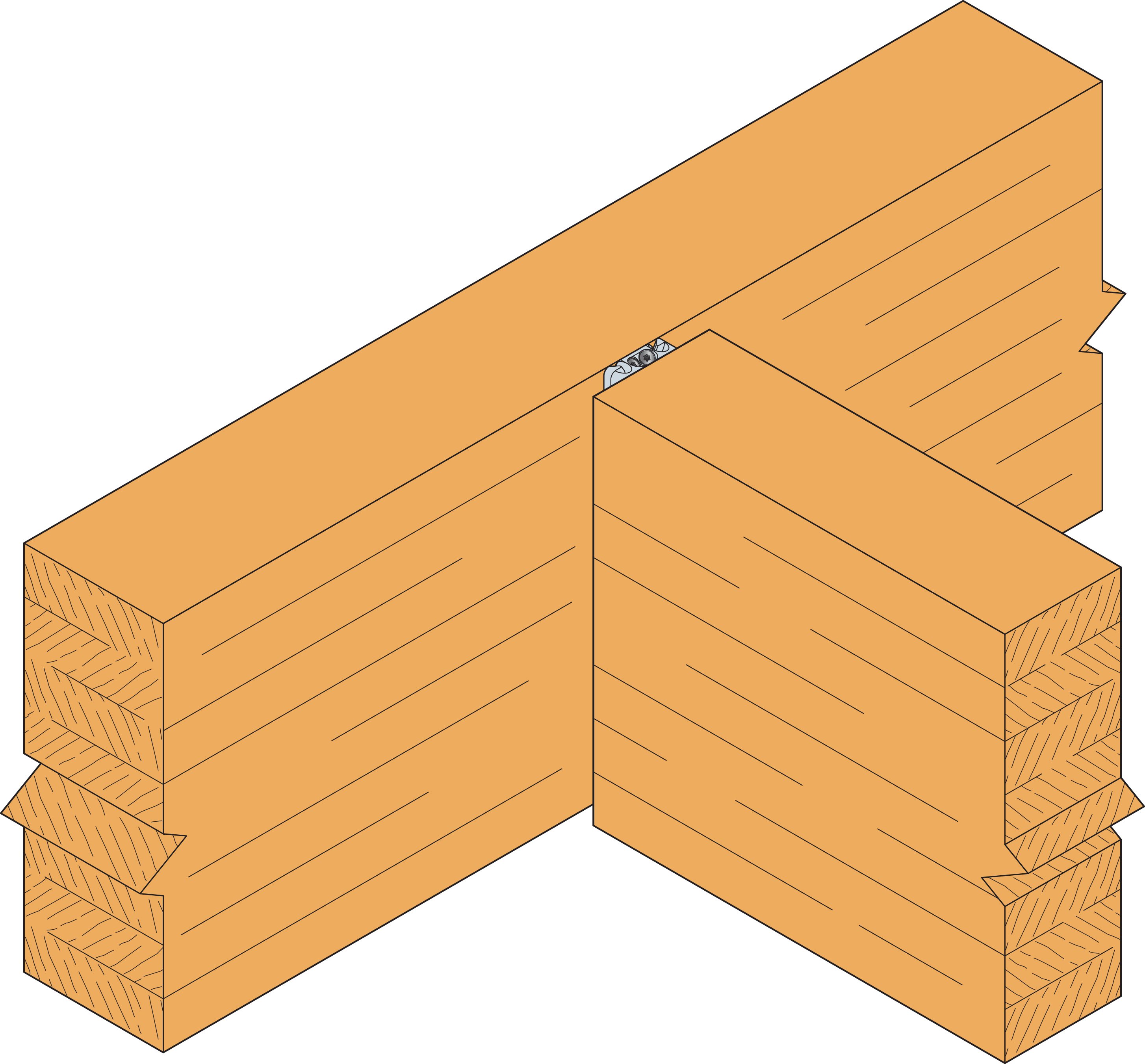

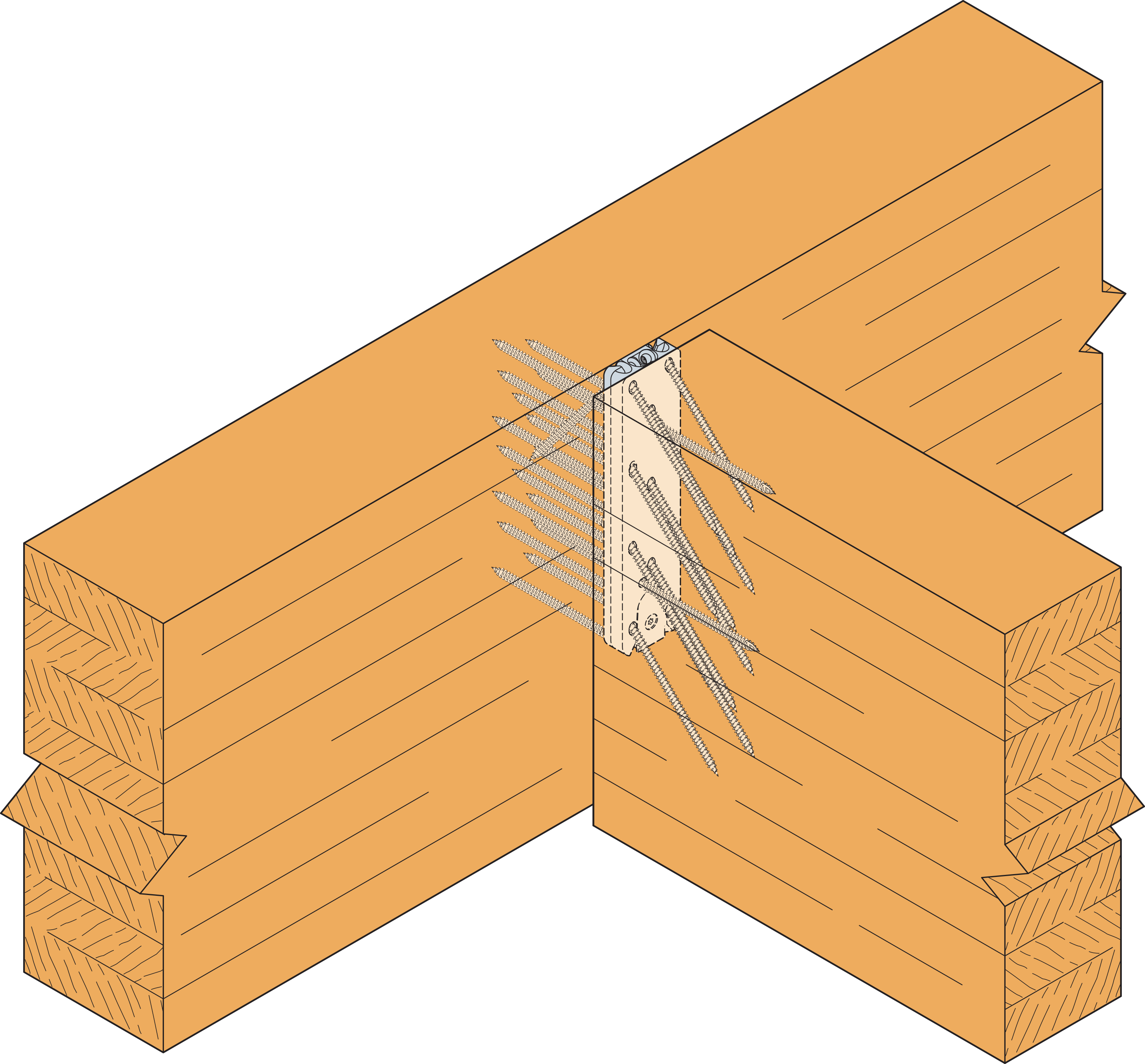

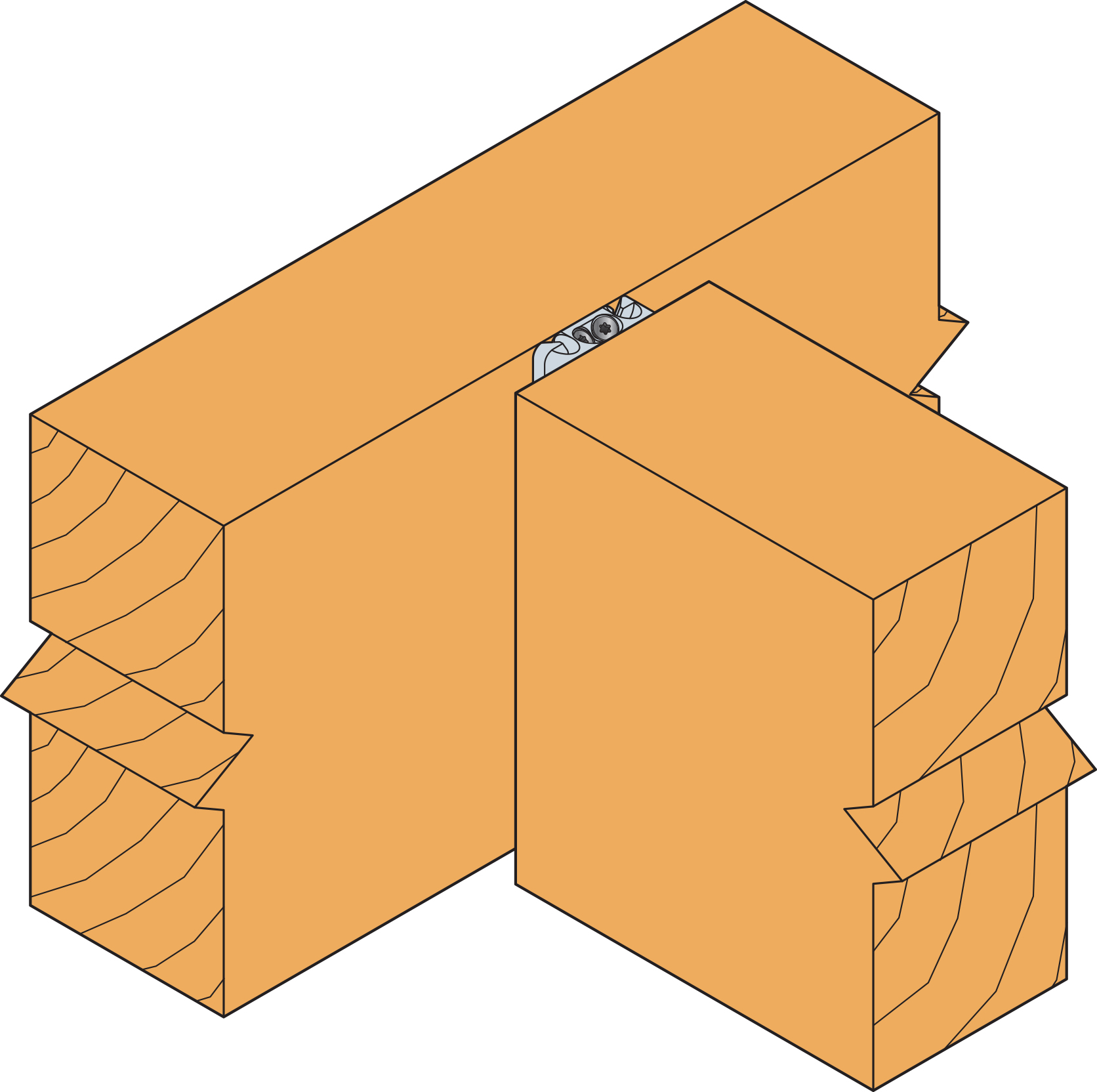

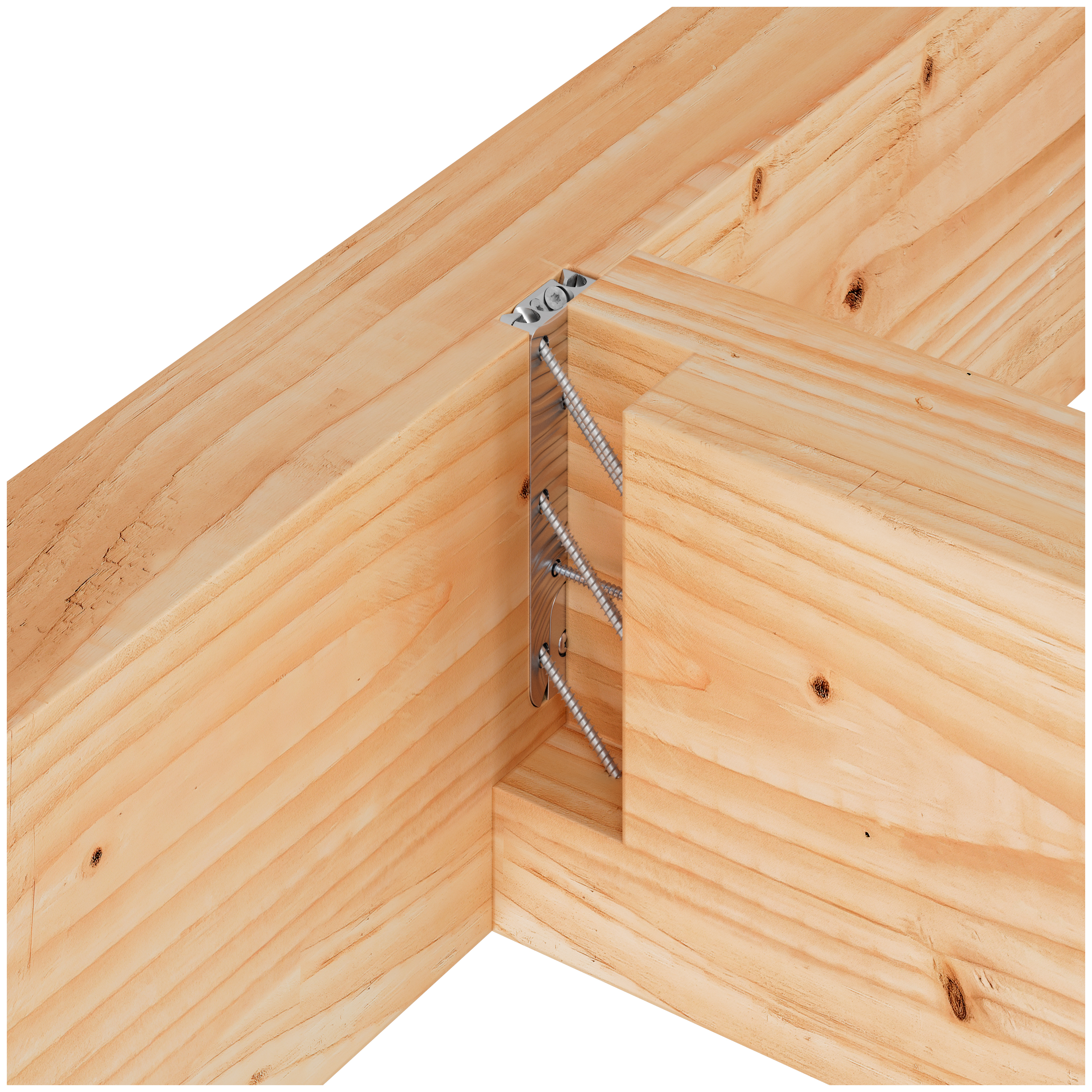

Bintwerk op moederbalk,

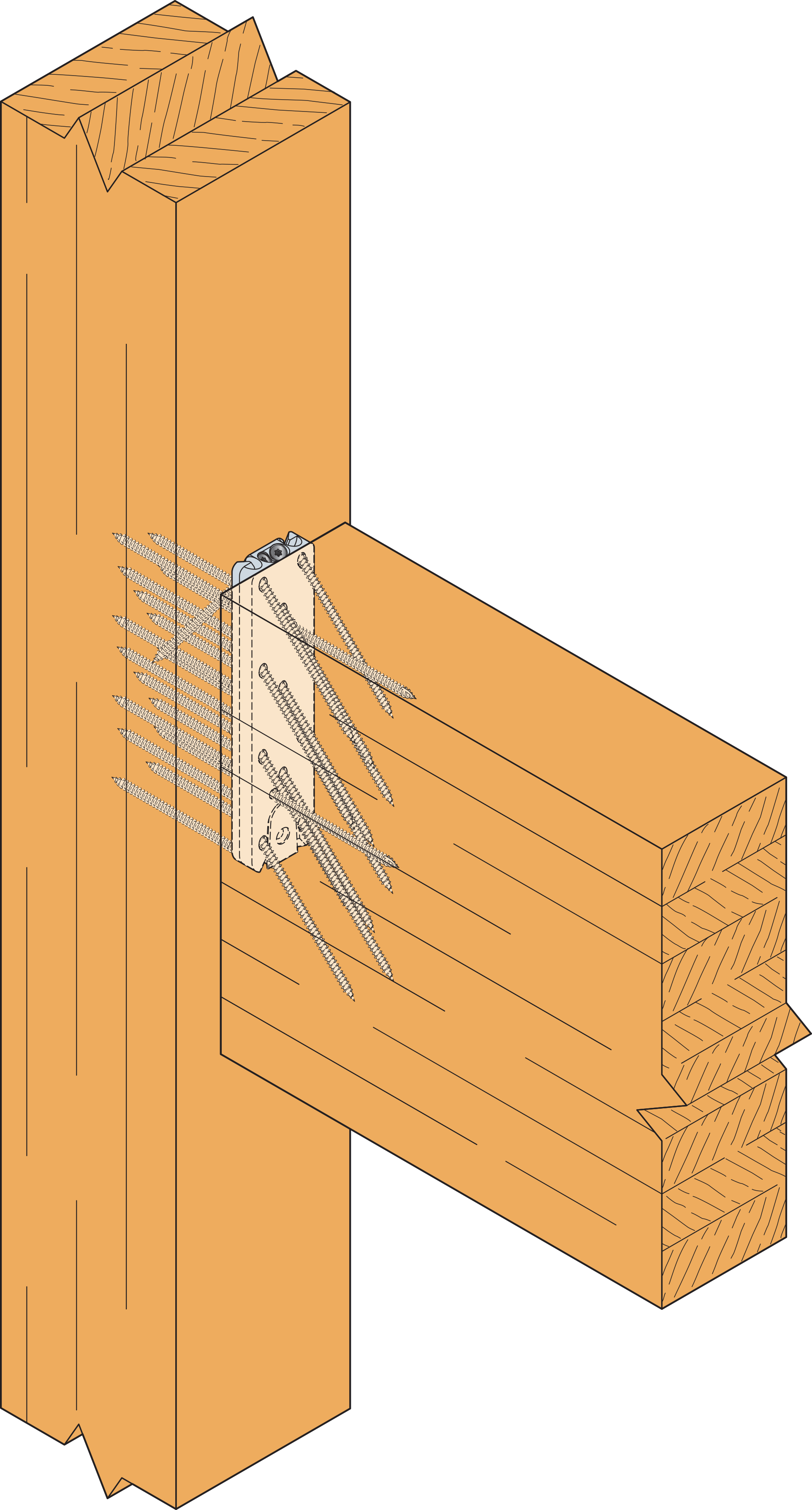

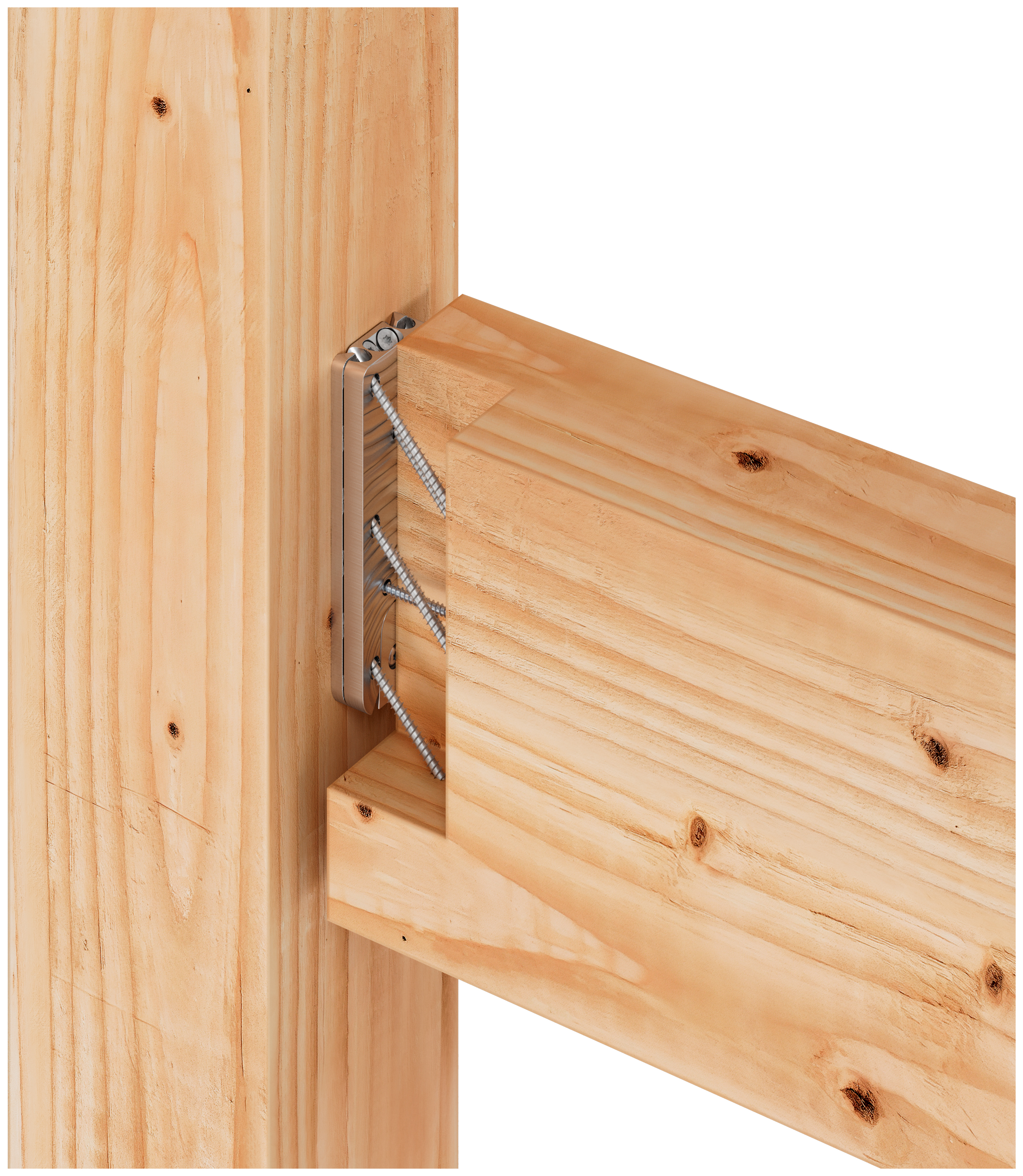

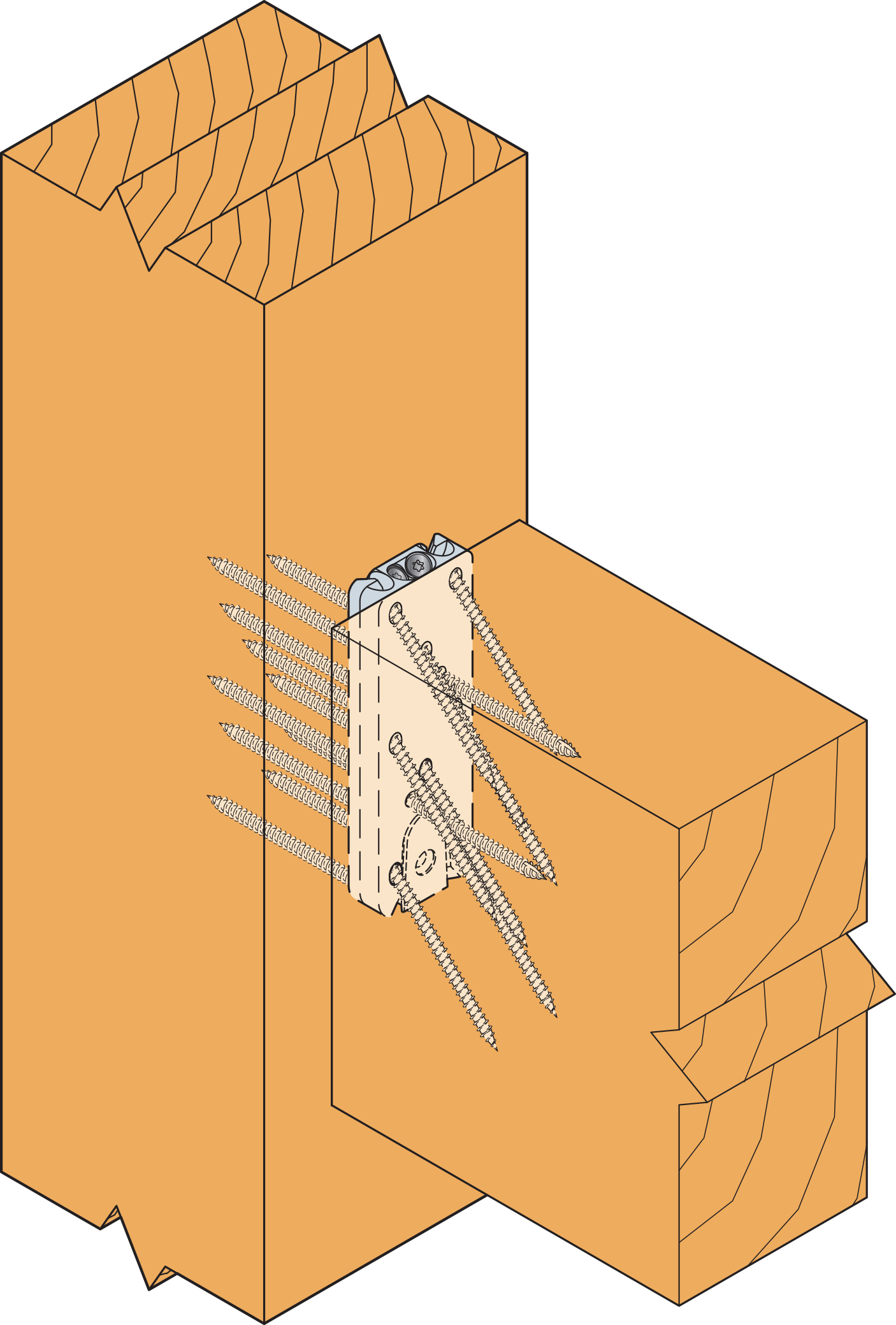

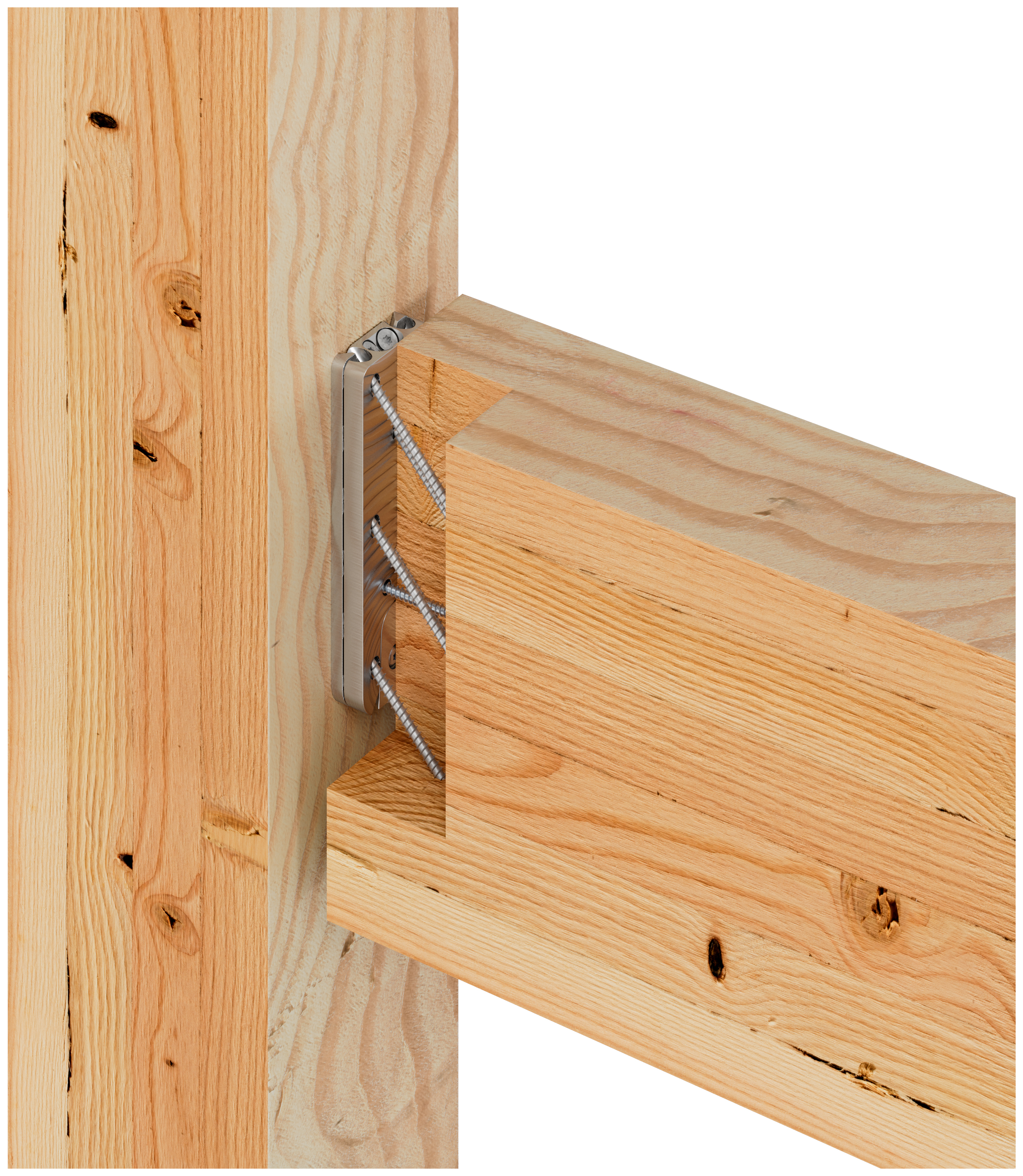

Dwarsbalk op kolom.

Plaatsing

De beugels EGCM zijn eenvoudiger monteerbaar met behulp van de uit voorraad leverbare montagemal. De vlakke inkeping wordt uitgevoerd met een frees Ø 16 mm en een sluitring Ø 30 mm.

Stap 1 : Montage van het spie-eind van de EGCM op de drager

Verstel de freesmal in functie van de gekozen EGCM-connector.

Plaats de freesmal met het steunvlak rustend op de bovenkant van de ondersteunde balk (of dwarsbalk).

Plaats 2 of meer schroeven in een van de voorziene gaten (8 mogelijkheden op de plaat en 3 op de bovenkant van de afstandhouder) om de freesmal op de balk te bevestigen.

Plaats het EGCM-J balkprofiel vastgeklemd in de freesmal. Plaats, afhankelijk van het EGCM-model, 1 of 2 CSFT6.0x80 of CSFT6.0x110 schroeven in de ronde gaten van 90°.

Stap 2 : Montage van het mofeind van de EGCM op de gedragen balk

Houd de freesmal zoals deze is ingesteld voor het bevestigen van het gedragen bouwdeel.

Plaats de freesmal met het steunvlak rustend op de bovenkant van het dragende bouwdeel.

Plaats de EGCM-H gedragen bouwdeel onderaan en diep in het gat. Bevestig het onderdeel vast met CSFT6.0x85 of CSFT6.0x110 schroeven.

Stap 3 : Eindmontage

Verwijder de freesmal.

Schuif het gedragen bouwdeel van boven naar beneden tegen het dragende bouwdeel.

Technische gegevens

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen drager[mm]	Afmetingen[mm]			Houtdoorsnede[mm]				Drager Boorgaten[mm]	Gedragen boorgaten[mm]	Overig
	Lengte van de pennen [mm]	A[mm]	B[mm]	t[mm]	Breedte	Hoogte[mm]			bolvormig	bolvormig	Gewicht[kg]
	Min.[mm]	A[mm]	B[mm]	t[mm]	Min.[mm]	Min β=0[mm]	Max[mm]	-15°<β<90°[mm]	Ø6.5	Ø6.5	Gewicht[kg]
EGCM90	125	90	50	16	75	*	*	*	6	7	0.17
EGCM150	125	150	50	16	75	*	*	*	11	12	0.28
EGCM210	125	210	50	16	75	*	*	*	18	15	0.4
EGCM270	125	270	50	16	75	*	*	*	21	18	0.52

*Afhankelijk van de lengte van de CSFT-schroeven

Karakteristieke waarden - Draagbalk op balk

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Drager	Spanwijdte	CSFT6.0x110								CSFT6.0x85
	Aantal	Aantal	R₂,ₖ	Neerwaartse belasting	R₃,ₖ	R₄,ₖ	R3,k - DE	R4,k - DE	Spanwijdte hoogte[mm]		Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	R3,k - DE	R4,k - DE	Spanwijdte hoogte[mm]
	Aantal	Aantal	R₂,ₖ	Neerwaartse belasting	R₃,ₖ	R₄,ₖ	R3,k - DE	R4,k - DE	Min	Max.	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	R3,k - DE	R4,k - DE	Min	Max.
EGCM90	6.0	5 (7)	8.7	18.3	14	9.6	*	9.6	150	210	14.2	6.5	12.7	8.6	*	8.6	135	180
EGCM150	11.0	10 (12)	8.7	35.6	25.9	18.7	*	18.2 / kmod	210	350	27.8	6.5	23.7	16.7	*	16.7	195	270
EGCM210	16.0	13 (15)	8.7	46	31.4	24.9	*	18.2 / kmod	270	390	35.6	6.5	28.6	22.3	*	18.2 / kmod	255	360
EGCM270	21.0	16 (18)	8.7	56.2	36.4	31	*	18.2 / kmod	330	480	43.2	6.5	33	27.7	*	18.2 / kmod	315	450

De hoeveelheden tussen haakjes komen overeen met het aantal bevestigingen in de draagbalk, inclusief de schroeven voor het hijsen.

De schroeven in het bovenste deel van de draagbalk moeten worden geïnstalleerd om ophijsen te voorkomen.

Karakteristieke waarden - Draagbalk op paal

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden - Dwarsbalk op kolom - Hout C24
	Bevestigingen		Karakteristieke waarden - Hout C24[kN]
	Drager	Spanwijdte	CSFT6.0x85						CSFT6.0x110
	Aantal	Aantal	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Spanwijdte hoogte[mm]		Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Spanwijdte hoogte[mm]
	Aantal	Aantal	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Min	Max.	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Min	Max.
EGCM90	6.0	5 (7)	14.2	6.5	12.7	8.6	135	180	18.3	8.7	14	9.6	150	210
EGCM150	11.0	10 (12)	27.8	6.5	23.7	16.7	195	270	31.6	8.7	25.9	18.7	210	350
EGCM210	16.0	13 (15)	35.6	6.5	28.6	22.3	255	360	41.1	8.7	31.4	24.9	270	390
EGCM270	21.0	16 (18)	43.2	6.5	33	27.7	315	450	56.2	8.7	36.4	31	330	480

De hoeveelheden tussen haakjes komen overeen met het aantal bevestigingen in de draagbalk, inclusief de schroeven voor het hijsen.

De schroeven in het bovenste deel van de draagbalk moeten worden geïnstalleerd om ophijsen te voorkomen

Karakteristieke waarden - Draagbalk op muur

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager[mm]		Spanwijdte		CSFT6.0x110						CSFT6.0x85
	Typ	Aantal	Aantal	Typ	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Spanwijdte hoogte[mm]		Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Spanwijdte hoogte[mm]
	Typ	Aantal	Aantal	Typ	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Max.	Min	Neerwaartse belasting	R₂,ₖ	R₃,ₖ	R₄,ₖ	Min	Max.
EGCM90	TTUFS5,0x50	6.0	CSFT	5 (7)	15.2	8.7	4	9.6	150	210	14.2	6.5	4	8.6	135	180
EGCM150	TTUFS5,0x50	11.0	CSFT	10 (12)	27.9	8.7	7.3	18.7	210	350	27.8	6.5	7.3	16.7	195	270
EGCM210	TTUFS5,0x50	16.0	CSFT	13 (15)	40.6	8.7	10.6	24.9	270	390	35.6	6.5	10.6	22.3	255	360
EGCM270	TTUFS5,0x50	21.0	CSFT	16 (18)	53.3	8.7	13.9	31	330	480	43.2	6.5	13.9	27.7	315	450

De hoeveelheden tussen haakjes komen overeen met het aantal bevestigingen in de draagbalk, inclusief de schroeven voor het hijsen.

De schroeven in het bovenste deel van de draagbalk moeten worden geïnstalleerd om ophijsen te voorkomen.

Installatie

Bevestigingen

Om de belastingsterkte te garanderen, moeten de gebruikte nagels en schroeven voldoen aan ETA-04/0013 en aan de hierna vermelde aanbevelingen.
Volgens Eurocode 5 is het toegestaan nagels en schroeven zonder CE-markering te gebruiken. Dat heeft echter een forse afname van de belastingsterkte tot gevolg. Raadpleeg de bevestigingsberekeningen in Eurocode 5.

Op gedragen bouwdeel :

Voldraadse schroeven CSFT6.0X85 of CSFT6.0x110

Op drager :

Voldraadse schroeven CSFT6.0X85 of CSFT6.0x110

Op dragers van minder dan 80 mm dik : TTUFS ∅5.0.
