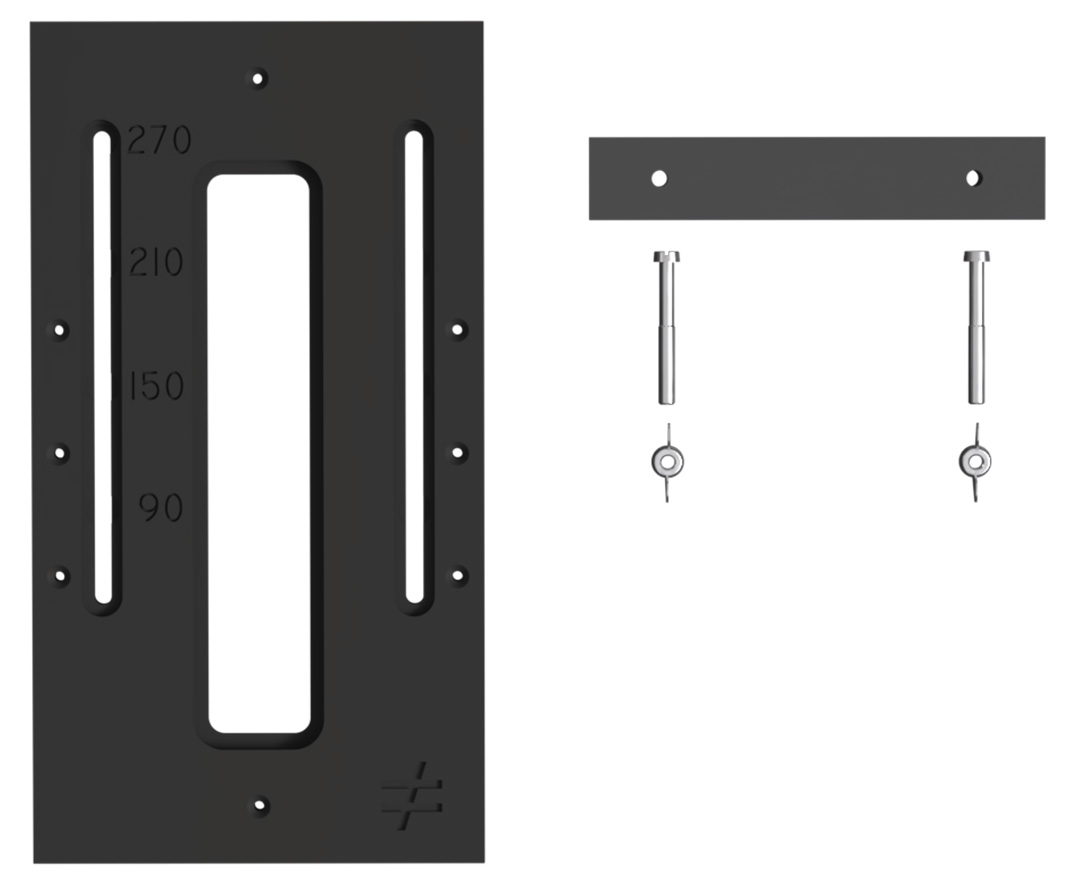

TPEGCM

Montagemal voor beugels met EGCM

De TPEGCM is de mal die ontworpen is voor het frezen dat nodig is om verborgen beugels uit de EGCM-serie te monteren.

Het wordt gebruikt wanneer de bewerking niet kan worden uitgevoerd met een digitaal bewerkingscentrum.

Technisch gegevensblad
Nieuw
Nieuw
TPEGM

Product Details

Kenmerken

Materiaal

Polyurethaan met hoge dichtheid, zwart

Informatie

De TPEGCM kan gebruikt worden voor alle EGCM-remklauwen: EGCM90, EGCM150, EGCM210, EGCM270.

Bewerkingsafmetingen:

EGCM Freesbreedte  Freeshoogte  Freesdiepte

90

 50 90 16
150 50 150 16
210 50 210 16
270 50 270 16



Toepassing

Toepassingsgebieden

Installatie van de EGCM:

  • Bintwerk op moederbalk,
  • Dwarsbalk op kolom.

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Technische gegevens

Compatibiliteit

ReferentieVerbinder afmetingen
Afmetingen[mm]Overig
A[mm]B[mm] t[mm]Compatibel met
TPEGCM41022015EGCM90 EGCM150 EGCM210 EGCM270

Installatie

Technische opmerkingen

Overige

f-es-tpegcm-vf.pdf
