CSFT

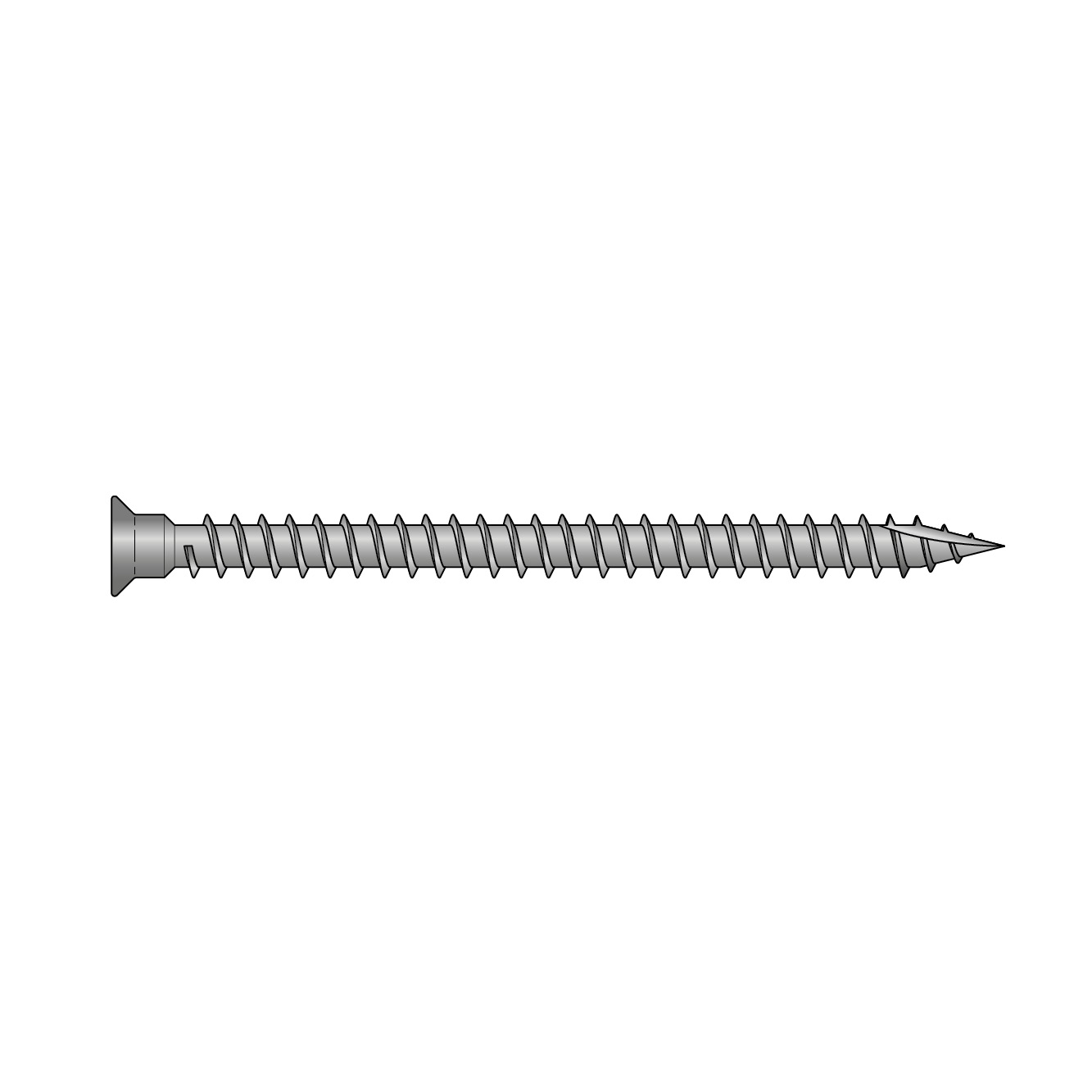

Schroef voor verbinders met volledige schroefdraad

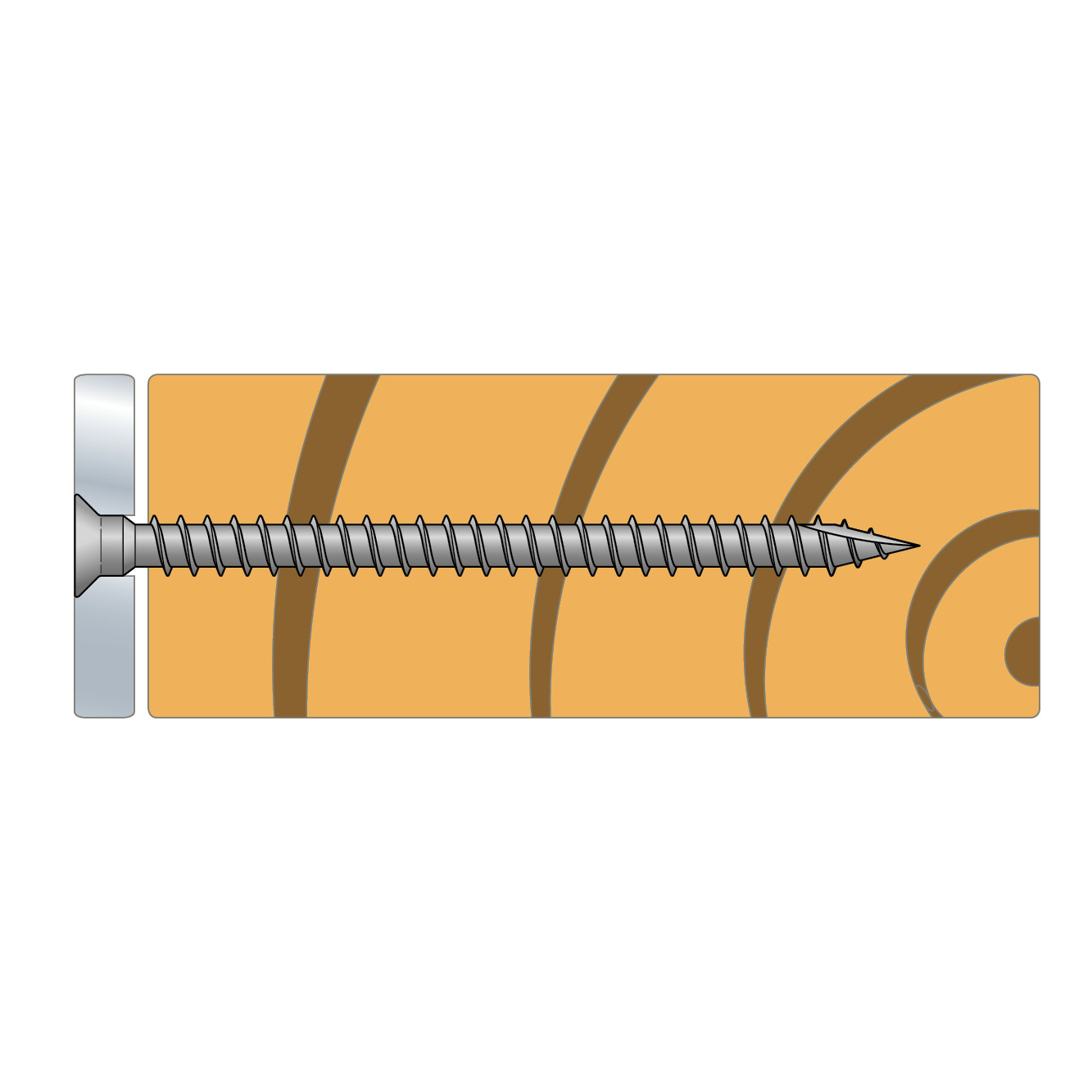

De schroef voor verbinders CSFT is ontworpen voor verbindingen van staal op hout. Ze is geoptimaliseerd en gecertificeerd voor gebruik met bepaalde Simpson Strong-Tie-vebinders. Deze nieuwe kopvorm zorgt voor een goede bevestiging en een optimale krachtoverdracht op de verbinder. De kop komt gelijk te liggen met de overkapping van de verbinder. De volledige schroefdraad zorgt voor een maximale uittreksterkte.

CE-Markering

Nieuw

Gebruiksklasse 2
EPD
Technische gegevens
Product Dimensions

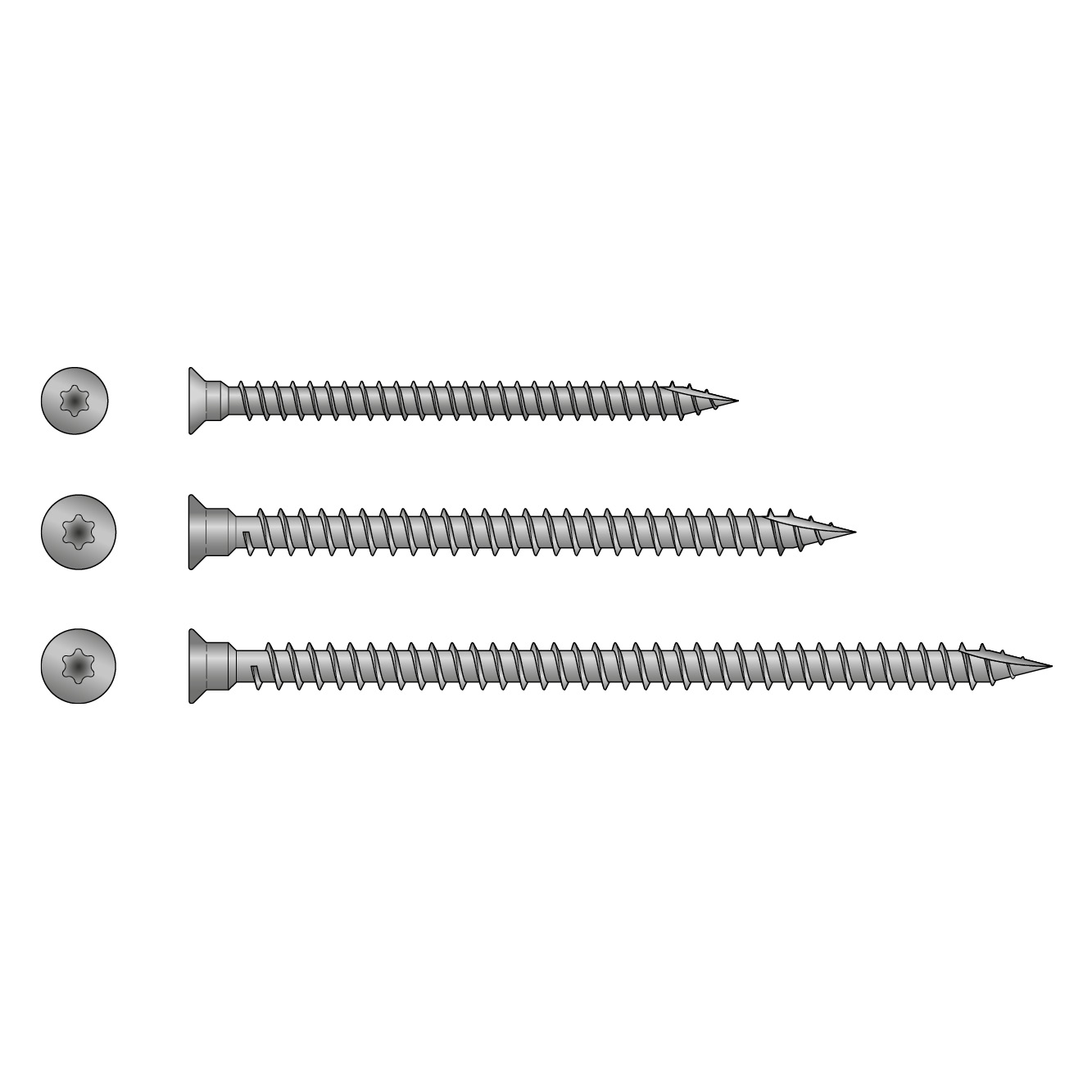

| Referentie | Afmetingen bevestigingen | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Artikelcode | Afmetingen[mm] | Overig | |||||||
| d[mm] | l[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Bit[mm] | doos hoeveelheid | Gewicht[kg] | ||
| CSFT5.0X70 | 77308 | 5 | 70 | 8.5 | 3.5 | 65 | T-20 | 100.0 | 0.006 |
| CSFT6.0X85 | 77309 | 6 | 85 | 9.5 | 4 | 79 | T-25 | 100.0 | 0.01 |
| CSFT6.0X110 | 77310 | 6 | 110 | 9.5 | 4 | 103 | T-25 | 100.0 | 0.013 |
Characteristic properties
| Referentie | Screw Parameters | |||
|---|---|---|---|---|
| Karakteristieke producteigenschappen | ||||
| Karakteristiek vloeimoment - My,ₖ[Nm] | Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²] | Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN] | Torsieverhouding | |
| CSFT5.0X70 | 7.7 | 17.8 | 10.7 | >1,5 |
| CSFT6.0X85 | 10.5 | 13.6 | 12.9 | >1,5 |
| CSFT6.0X110 | 10.5 | 13.6 | 12.9 | >1,5 |
Certificering
Environmental Product Declarations (EPD)
CAD en BIM-bibliotheek
2D
CSFT6.0X110
-
-
-
-
CSFT6.0X85
-
-
-
-
CSFT5.0X70
-
-
-
-
3D
CSFT6.0X110
-
-
-
-
-
CSFT6.0X85
-
-
-
-
-
CSFT5.0X70
-
-
-
-
-
