MAH

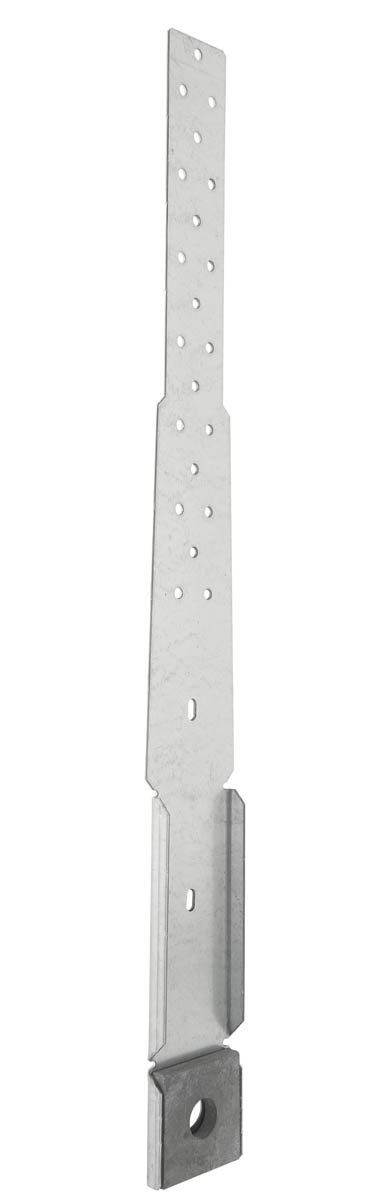

Anker voor houtskeletstijl voor velerlei toepassingen

Het anker voor de houtskeletstijl MAH485/2 en de sluitring ervan worden aanbevolen om houtskeletmuren die blootstaan aan opwaartse drukkrachten te versterken. Dit anker kan worden gebruikt in verschillende uitvoeringswijzen, bijvoorbeeld in geval van een opgaande dakrand of een standaardbetonplaat.

Technisch gegevensblad

CE-Markering

ETA

EPD

Binner

Gebruiksklasse 2

Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

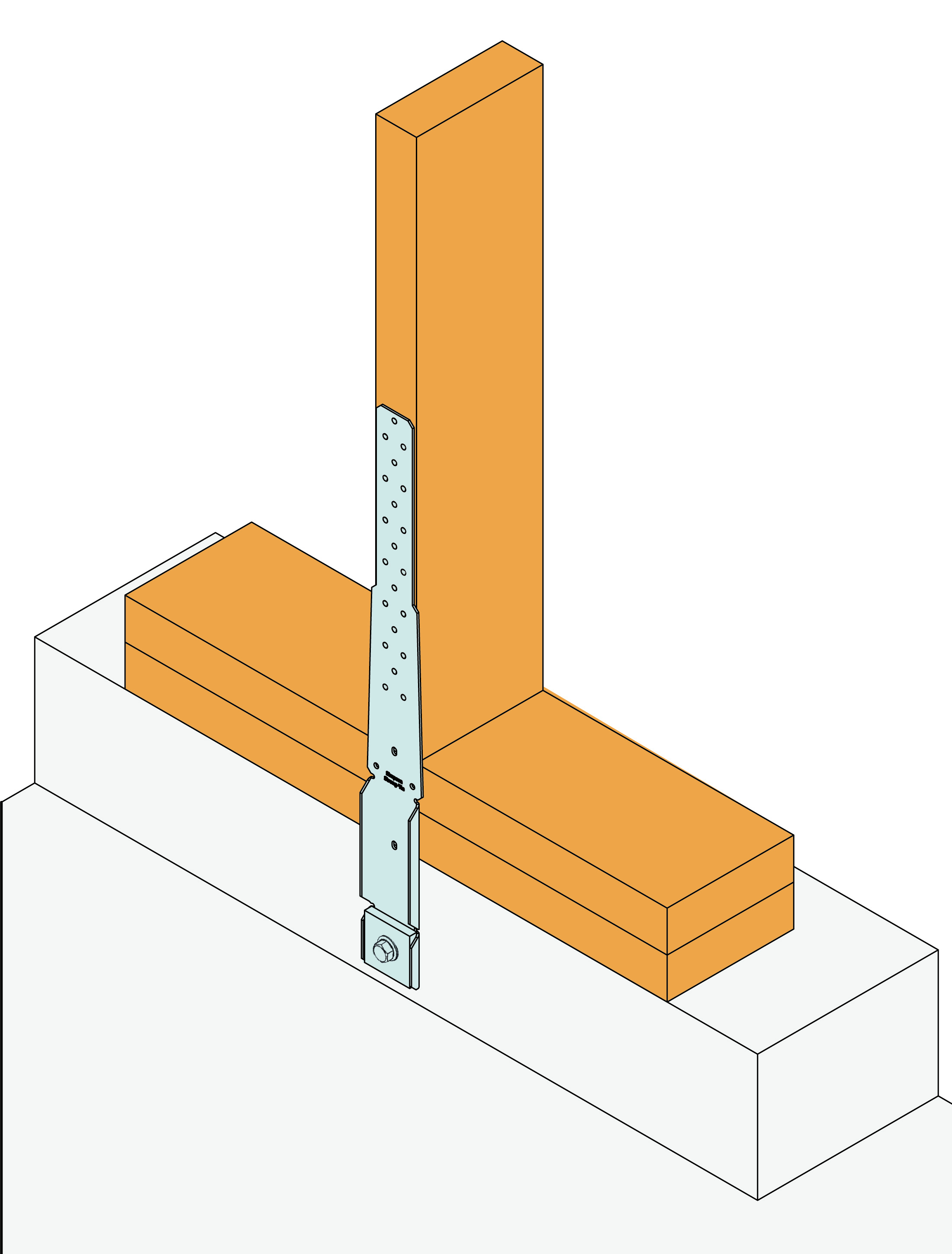

MAH MEO_ancrage_à_plat_clouage_total.jpg

Kenmerken

Materiaal

MAH485/2 : verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm,
Sluitring US50/50/8G : staal S235JR + thermisch verzinkte afwerking,
Dikte : 8 mm.

Voordelen

Smal anker geschikt voor 45 mm brede skeletstijlen,
Door zijn dubbele uitvoeringswijze kan het de houtskeletmuur stevig verankeren aan een opgaande dakrand of de betonplaat (aanbevolen in aardbevingsgebied),
Verstevigt de verbinding tussen stijl en onderregel door opdrukken van de stijl te verhinderen: zo gebeurt de energieabsorptie in het paneel ter hoogte van de naadverbinding.

Toepassing

Ondergrond

Drager: hout, beton,
Gedragen bouwdeel: hout.

Toepassingen

Houtskeletstijlen.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Kolom[mm]	Afmetingen[mm]						flens B	Boorgaten in drager	Overig
	Breedte	A[mm]	B[mm]	C[mm]	d[mm]	D[mm]	Dikte[mm]	bolvormig	bolvormig	Gewicht[kg]
	Min.	A[mm]	B[mm]	C[mm]	d[mm]	D[mm]	Dikte[mm]	Schroeven of nagels	Ø18	Gewicht[kg]
MAH485/2	45	484	53	55	12	40	2	23	1	0.45

Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling

Afmetingen

Referentie	Holdowns capacity
	Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Boorgaten in drager		flens B		R₁.ₖ - geplooide				R₁.ₖ - platte
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
MAH485/2	1.0	Ø16	7.0	CNA	min(8.7;24.6/kmod)	min(9.6;24.6/kmod)	min(11.6;24.6/kmod)	min(12.3;24.6/kmod)	min(8.7;18.7/kmod)	min(9.6;18.7/kmod)	min(11.6;18.7/kmod)	min(12.3;18.7/kmod)

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling

Afmetingen

Referentie	Holdowns capacity
	Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling
	Karakteristieke waarden - Hout C24[kN]								Bevestigingen
	R₁.ₖ - platte				R₁.ₖ - geplooide				Boorgaten in drager		flens B
	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	Aantal	Typ	Aantal	Typ
MAH485/2	min(22.1;18.7/kmod)	min(24.3;18.7/kmod)	min(29.5;18.7/kmod)	min(31.4;18.7/kmod)	min(22.1;24.6/kmod)	min(24.3;24.6/kmod)	min(29.5;24.6/kmod)	min(31.4;24.6/kmod)	1.0	Ø16	21.0	CNA

It is possible to increase the uplift capacity of the MAH485/2 by adding a strap FP40/2 or FP60/2. Please refer to the nailing pattern and technical details in the ETA.

Karakteristieke waarden - Vereenvoudigde waarden - Hout op harde ondergrond - Min. vernageling

Afmetingen

Referentie	Holdowns capacity
	Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24[kN]
	Boorgaten in drager		flens B		R₁.ₖ - platte				R₁.ₖ - geplooide
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
MAH485/2	1.0	Ø16	7.0	CNA	8.7	9.6	11.6	12.3	8.7	9.6	11.6	12.3

The published characteristic values are based on an instantaneous load duration and service class 2, in accordance with EC5 (EN 1995) – kmod = 1.1. For different load durations and service classes, refer to the general “Characteristic Values” table, in which the kmod coefficient can be adjusted.

Simplified characteristic capacities - Timber to rigid support - Maximum nailing

Afmetingen

Referentie	Holdowns capacity
	Karakteristieke waarden - Hout op harde ondergrond - Min. vernageling
	Bevestigingen				Vereenvoudigde karakteristieke waarden - Hout C24[kN]
	Boorgaten in drager		flens B		R₁.ₖ - platte				R₁.ₖ - geplooide
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CNA4,0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
MAH485/2	1.0	Ø16	21.0	CNA	17	17	17	17	22.1	22.4	22.4	22.4

Les valeurs caractéristiques publiées sont basées sur une durée de charge intantanée et une classe de service 2, selon l'EC5 (EN 1995) - kmod = 1,1. Pour des durées de charge et des classes de service différentes, se réferer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.r.

Karakteristieke waarden - Binnenwand

Referentie	Holdowns capacity
	Characteristic Values - Inside Timber frame wall
	Characteristic values - Timber C24[kN]		Bevestigingen				Characteristic resistances - FM 753 EVO anchor resistance included - Timber C24[kN]
	R1,k (2)		flens B		Boorgaten in drager		R1,k (3)
	CNA4,0x35	CSA5.0x40Z	Aantal	Typ	Aantal	Typ	CNA4,0x35
MAH485/2	14.35	14.35	21.0	CNA	1.0	Ø16	14.35

* Het gebruik van spijkers Ø4.0x50 in deze configuratie is alleen mogelijk als de dikte van de staander groter is dan 50 mm. De configuratie is geldig vanaf een houten frame van 45x145 mm.

De berekening is uitgevoerd met 1 FM 753 EVO M16x220/100.

(2) De opgegeven karakteristieke waarde is gebaseerd op de aanname van een momentane belastingduur en serviceklasse 2 conform EC5 (EN 1995) - kmod = 1,1. De weerstand van de ankerbout moet voldoen aan: ( (Fd +8,35 kN) / NR.d)1,5 + (0,87 x Fd / VR.d)1,5 < 1 en NRk.s ≥ 79,2 kN; da ≥ 16 mm; dN ≥ 12 mm.

(3) De opgegeven karakteristieke waarde is gebaseerd op de aanname van een momentane belastingduur en in serviceklasse 2 volgens EC5 (EN 1995) - kmod = 1,1. De weerstand van het tapeind FM 753 EVO is opgenomen met de volgende aannames die overeenkomen met verankering op de minimale afstand cmin van de rand van het beton, in ongescheurd C20/25 beton met normale wapening. De afstanden tot de rand zijn in dit geval gelijk aan cmin = 90mm.

Raadpleeg voor een andere belastingsduur of serviceklasse de ETA's voor de beugel en het draadeind voor meer precieze sterkten.

Installatie

Bevestigingen

Op beton :

Mechanische verankering : FM 753 EVO M16x151/30,
Chemische verankering : hars AT-HP + draadstang LMAS M16-170/20.

Op hout :

Ringnagels: CNA Ø 4,0 x 35 of CNA Ø 4,0 x 50 (het aantal te gebruiken nagels hangt af van de toegepaste uitvoeringswijze).

Plaatsing

Gebruik alleen de opgegeven bevestigingen voor elke uitvoeringswijze en neem de randafstanden zorgvuldig in acht.
Het gebruik van de sluitring US50/50/8G is bij elke uitvoeringswijze verplicht om de sterktewaarden in de onderstaande tabel te waarborgen.

GEBRUIKSAANBEVELING :
Het gebruik van het anker MAH + sluitring US50/50/8G wordt aanbevolen aan het uiteinde van elke houtskeletmuur, bij de bekleding van de stijlen en ter hoogte van elke opening. Deze aanbeveling kan niet in de plaats worden gesteld van een controle door een bevoegd studiebureau.

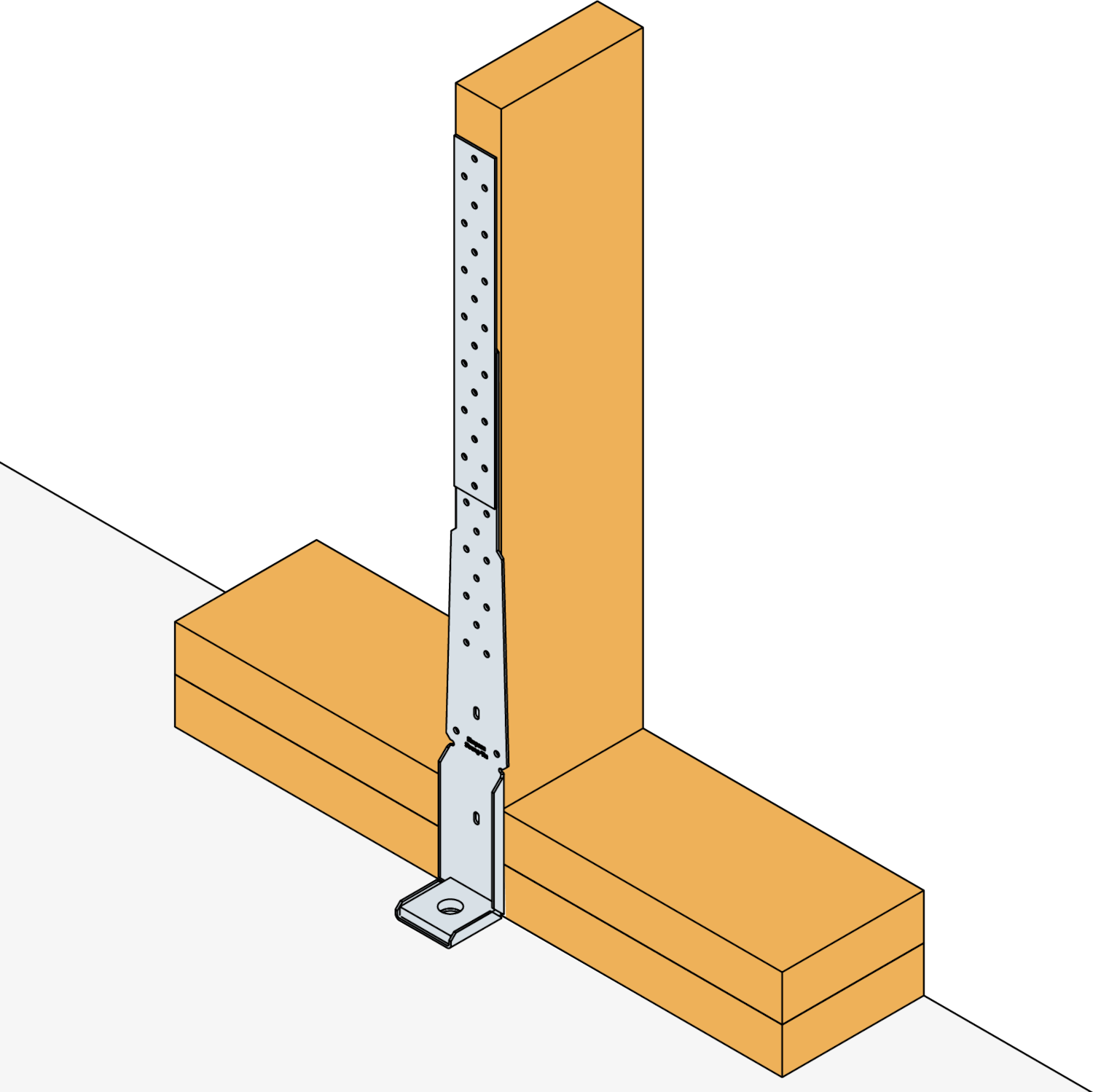

MAH MEO_ancrage_plié_FP20_clouage total.jpg

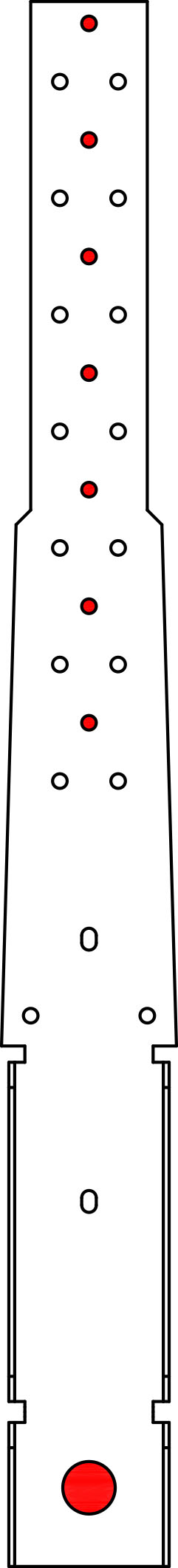

MAH485/2 – Plat - Minimale vernageling

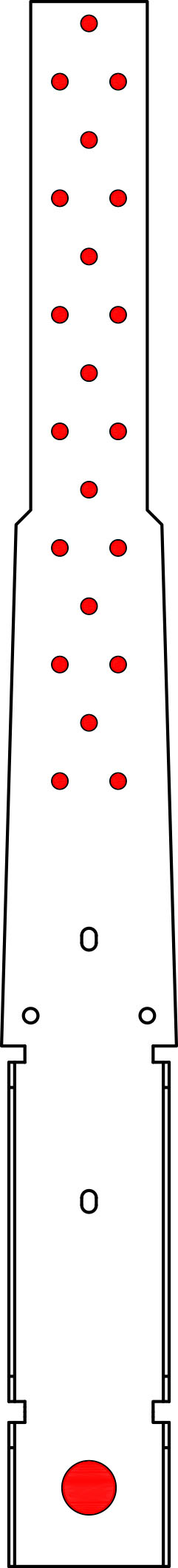

MAH485/2 – Plat - Volledige vernageling

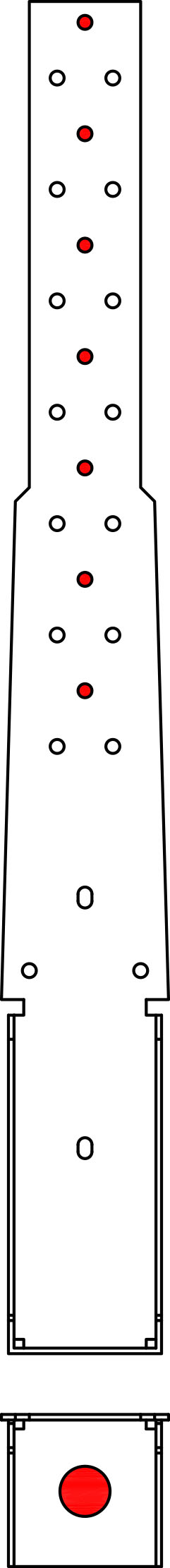

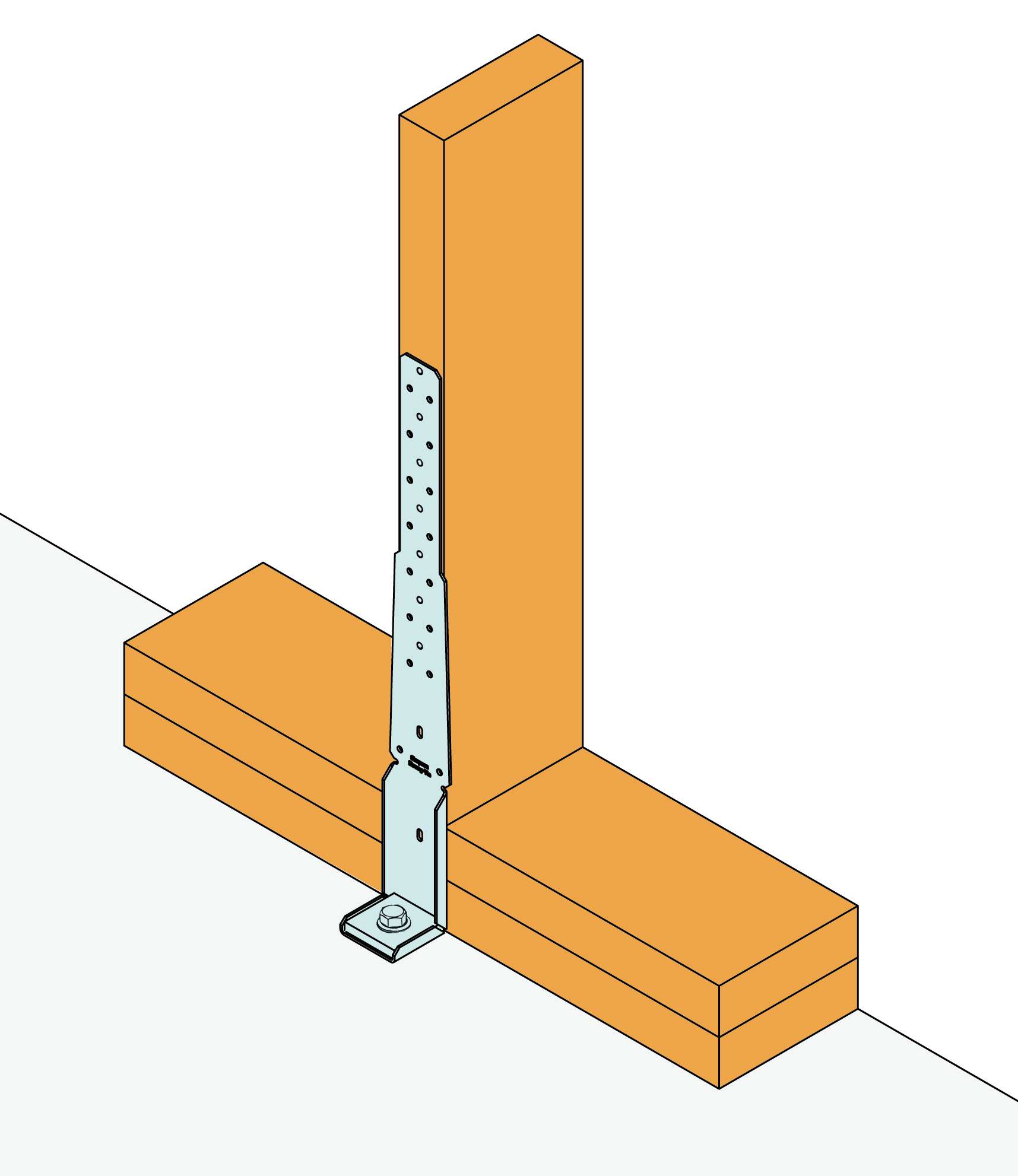

MAH485/2 – Geplooid - Minimale vernageling

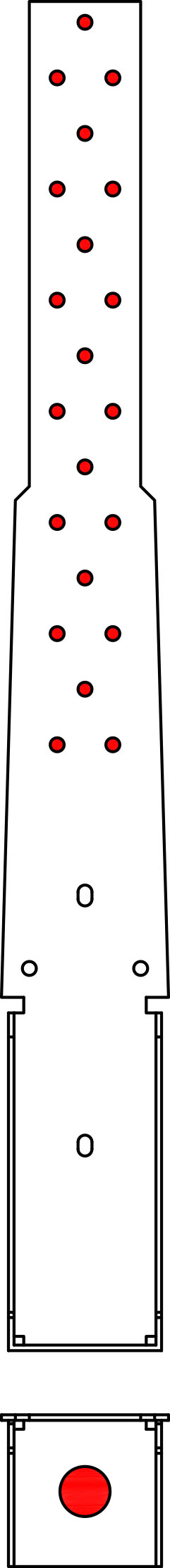

MAH485/2 – Geplooid - Volledige vernageling
